剖分式立式带座滑动轴承支撑结构

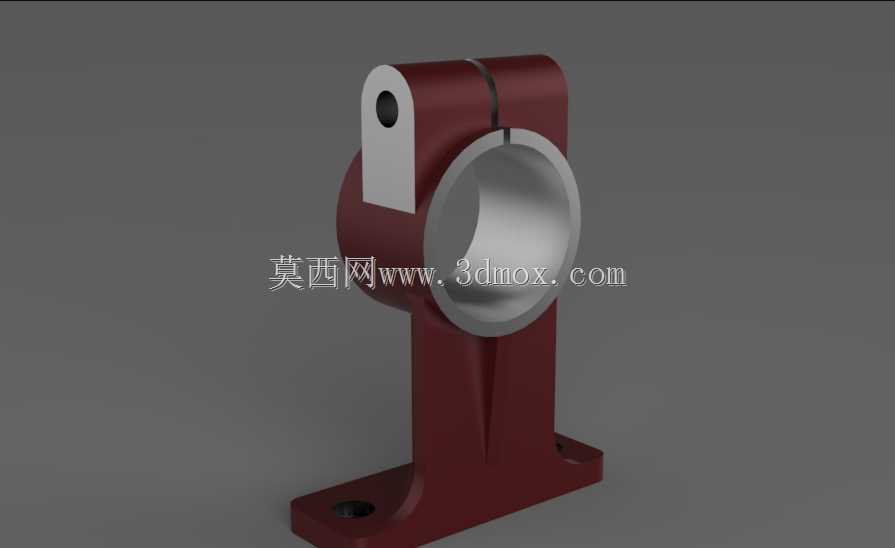

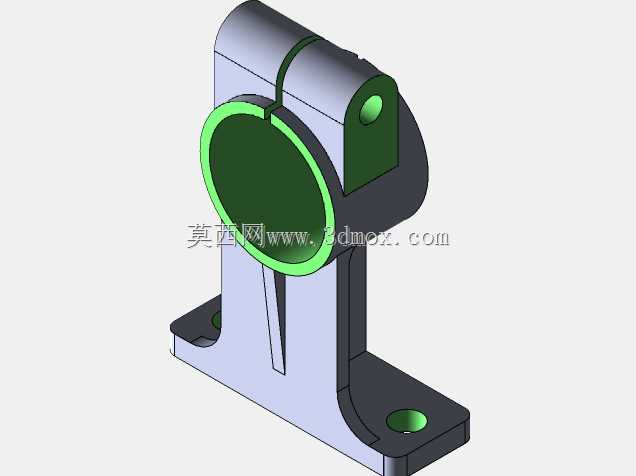

　　在各类通用传动设备的轴系布局中，这类剖分式立式带座支撑结构是承担径向载荷、为旋转轴提供稳定回转约束的核心基础部件，常见于中小型输送机、轻工生产线传动辊组、小型风机以及农用加工设备的动力传递端，区别于整体式轴承座的拆装局限，这种剖分结构无需沿轴端方向做长距离抽拉作业，就能完成轴瓦的更换、间隙调整与日常维护，对于已经完成轴上零件装配的产线现场检修场景，能大幅缩短停机维护的工时。从结构功能来看，该部件的主体支撑座采用立式落地安装形式，底部的安装底板设置两个对称的螺栓过孔，可直接通过六角螺栓固定在设备的机架安装面或者预埋的安装基板上，底板与上部的轴承容纳腔之间设置了加强筋结构，筋板沿支撑受力方向延伸，

　　能够抵消轴系运转过程中产生的径向倾覆力矩，避免支撑座在长期交变载荷下出现根部开裂的问题。上部的轴承容纳腔采用水平剖分设计，剖分面沿轴承孔的轴线水平面切开，上半部分的轴承盖与下半部分的座体通过侧边的锁紧结构实现抱紧，这种设计一方面可以适配不同壁厚的轴瓦安装，另一方面在轴瓦出现磨损后，只需松开剖分位置的锁紧件，就能取出上盖更换轴瓦，无需拆解整个轴系上的联轴器、带轮等传动零件，适配现场快修的作业需求。轴承盖上方延伸出的带孔吊耳结构，并非用于整座的吊装，而是用于安装润滑油杯或者布设润滑油路，可直接向轴承内壁的油槽输送润滑介质，保证轴颈与轴瓦之间的摩擦面始终处于良好的润滑状态，减少干磨带来的零件损耗。从设计思路层面，

　　这类支撑结构的核心设计逻辑是在保证支撑刚度的前提下尽可能优化维护便利性，轴承孔的内圆面需要与轴瓦外圆保持H7/js6的过渡配合精度，保证轴瓦安装后不会随轴颈发生跟转，同时剖分面的结合面需要经过精铣加工，平面度控制在0.02mm以内，避免合盖后出现轴承孔圆度超差，导致轴颈运转时出现卡滞、偏磨的问题。安装边界方面，底部安装孔的中心距需要与机架上的预设安装孔位严格匹配，孔位公差控制在±0.1mm范围内，避免安装时出现螺栓强行穿入带来的装配内应力；轴承孔的中心高是选型时的核心参数，需要与轴系两端的支撑座中心高保持一致，同轴度误差控制在φ0.05mm以内，防止轴系安装后出现挠曲变形，带来额外的附加载荷。在实际应用场景中，

　　这类支撑结构通常搭配锡青铜或者双金属材质的轴瓦使用，适用于转速不超过1500r/min、径向载荷中等的传动工况，如果是有冲击载荷的作业场景，还可以在轴承座底部与安装面之间增加调整垫片，用来微调轴系的中心高度，抵消机架加工带来的安装面高度误差。结构的外形设计上没有多余的冗余结构，所有的壁厚都经过受力校核，轴承腔位置的壁厚满足径向载荷下的强度要求，筋板的厚度与高度比例控制在1:3的合理区间，既避免了壁厚过大带来的材料浪费，也防止壁厚不足导致的支撑刚度不足问题。在三维建模过程中，这类零件需要重点关注剖分面的配合特征、安装孔的位置度、轴承孔的圆柱度这些关键形位公差的体现，建模时需要预留出轴瓦的安装间隙、剖分面的密封件安装槽位，同时要考虑加工工艺的可行性，比如所有的棱角位置都要设置合理的铸造圆角，避免铸件出现应力集中，安装孔的端面要设置凸台，保证螺栓拧紧时的接触面平整，不会因为安装面的倾斜导致螺栓受力不均。
