曲柄滑块式间歇推送输送机构设计

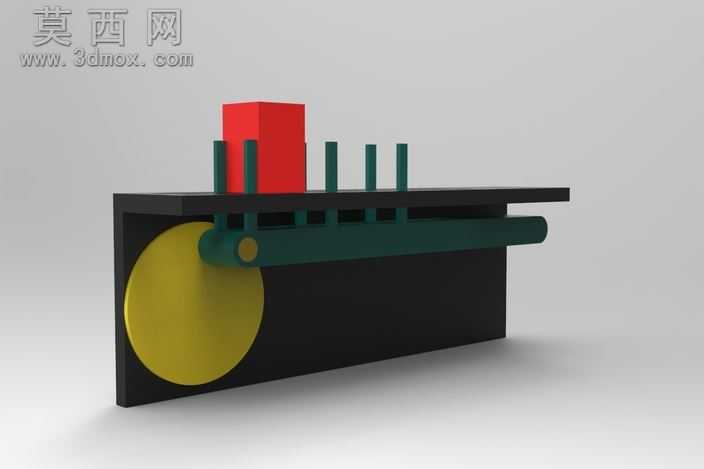

本作品为一款曲柄滑块式间歇推送输送机构的三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自底向上的装配建模思路，先逐一完成各组成零件的特征建模，再通过配合约束完成整体机构的虚拟装配，确保各运动部件的自由度符合实际机械运动逻辑。建模阶段针对各零件的结构特征做了精细化处理：作为动力输入的黄色圆盘为曲柄构件，建模时严格保证曲柄回转中心与铰接点的偏心距尺寸精度，圆盘边缘做了微小倒角处理还原真实机加工零件的工艺特征；深绿色的长杆件为传动摆杆与推送拨爪，建模时通过拉伸、切除特征完成杆体的等截面结构设计，拨爪部分采用等距阵列特征实现多组拨爪的均匀排布，保证推送行程内各拨爪的位置精度；黑色的主体机架部分采用薄壁拉伸特征构建，预留出曲柄的回转避让空间与输送滑道的安装平面，滑道部分采用平面拉伸特征构建平整的物料承载面；上方的红色方块为被输送的模拟物料块，建模时采用简单立方体特征，尺寸与拨爪间距、推送行程做了匹配校验，确保推送过程中物料不会出现卡滞或掉落问题。渲染阶段采用工作室级渲染环境，为不同构件赋予差异化的材质属性：曲柄圆盘赋予哑光金属漆材质模拟铸铁构件的质感，传动摆杆与拨爪赋予深绿色喷塑材质模拟工业设备常用的表面处理效果，机架部分赋予哑光黑色磨砂材质，模拟焊接机架的喷塑表面，模拟物料块赋予高饱和度的红色哑光塑料材质，与深色的机构主体形成强烈视觉对比，便于清晰观察物料的输送运动过程。材质参数调整阶段针对金属材质的粗糙度、反射率做了反复调试，避免渲染效果出现过强反光导致结构细节被遮挡，同时为场景添加柔和的漫反射光源，减少构件之间的硬阴影，让机构的装配关系与结构细节能够清晰呈现。该机构的核心设计思路是通过曲柄的连续回转运动，带动铰接的摆杆做往复摆动，摆杆末端的多组拨爪在向前摆动时伸出，推动滑道上的物料向前移动一个步距，向后回摆时拨爪抬升避让后方物料，从而实现物料的间歇式定距输送，这类机构结构简单、传动可靠，无需复杂的控制系统即可实现稳定的间歇送料动作，可广泛应用于轻工、电子、包装等行业的小件物料上料、输送工序，建模过程中对各运动构件做了干涉检查，通过软件的运动仿真模块验证了机构在整个运动周期内不存在构件碰撞、卡滞的问题，保证了机构设计的可行性与合理性，整体模型尺寸比例协调，结构表达清晰，完整还原了该类间歇输送机构的工作原理与结构特征。
