苏格兰威士忌轭框推送输送机构设计

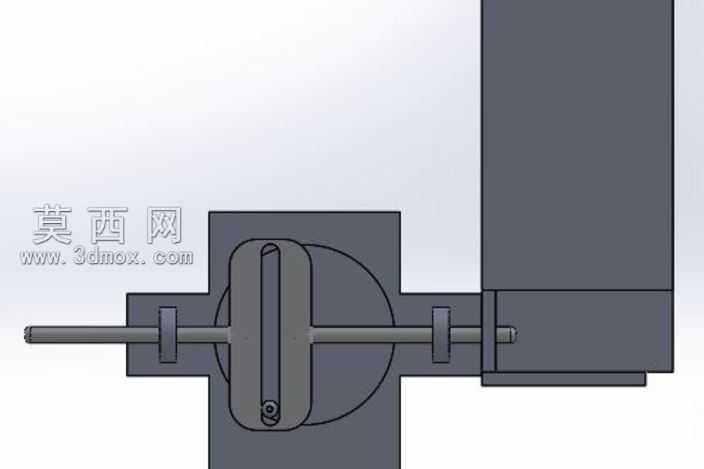

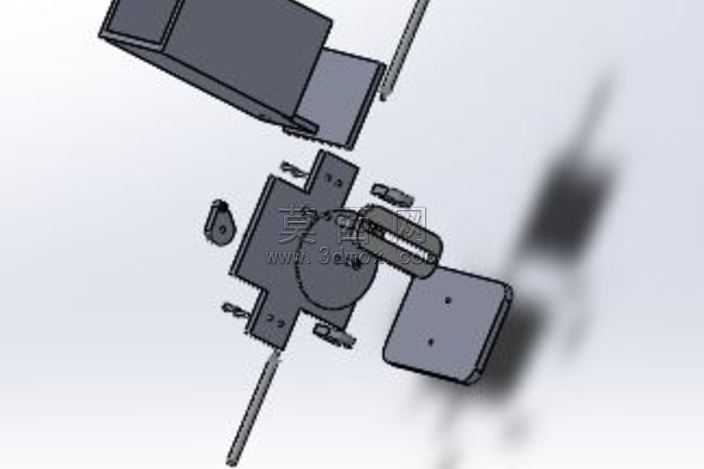

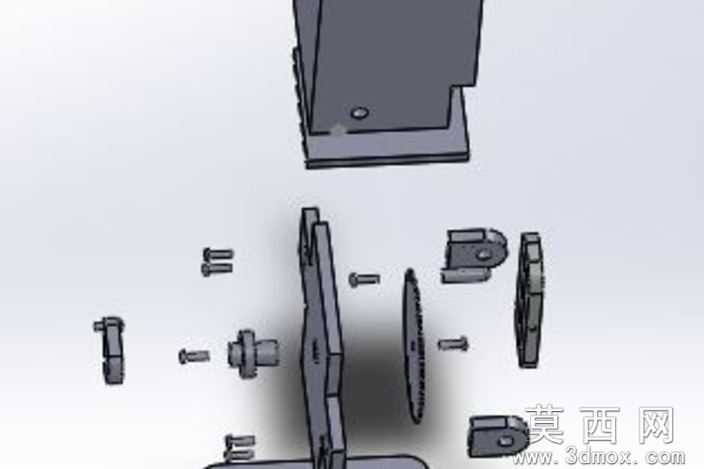

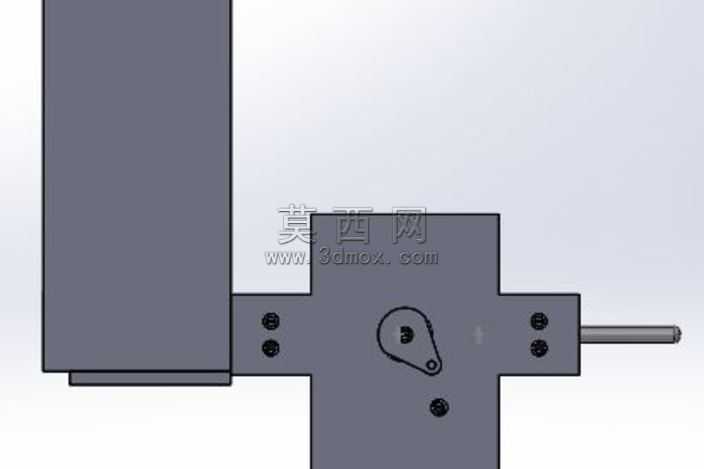

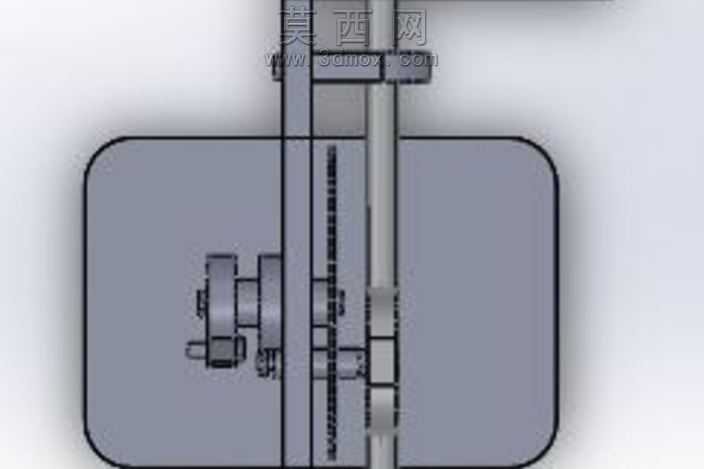

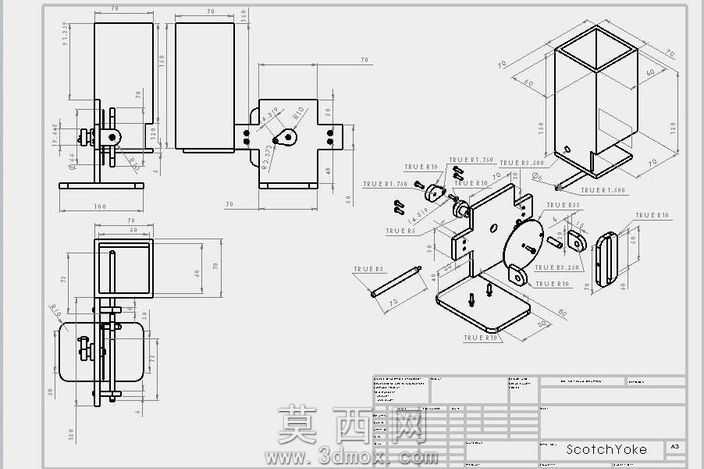

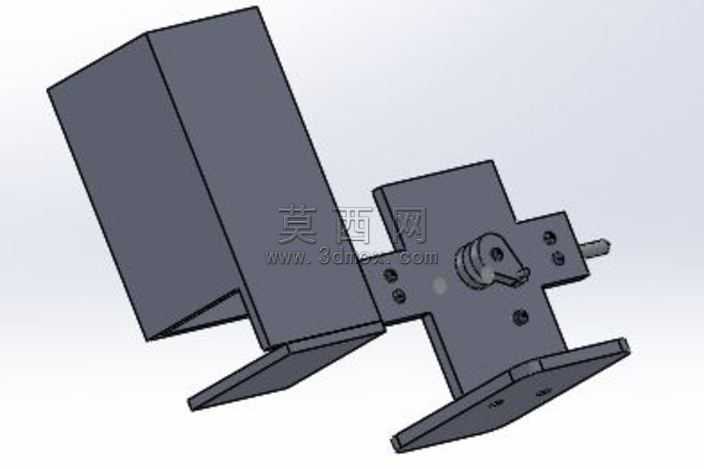

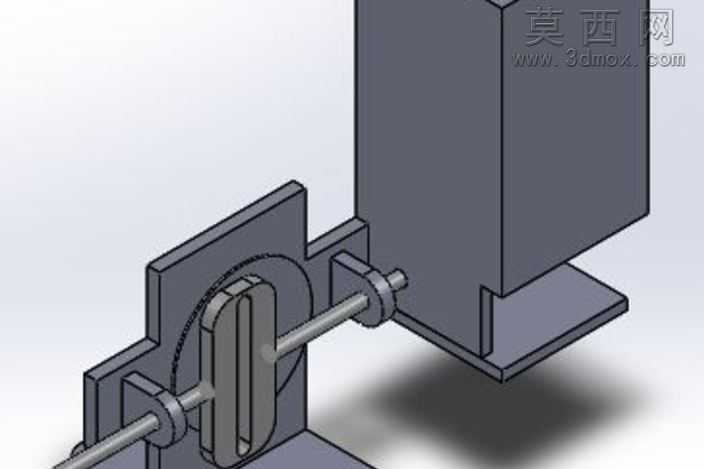

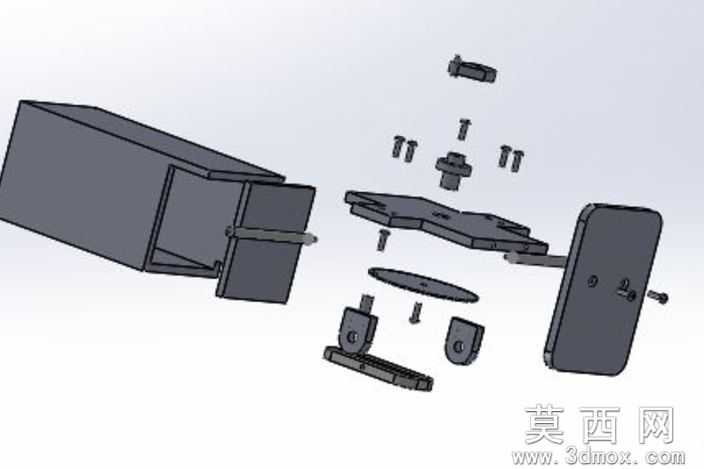

本作品为针对苏格兰威士忌生产输送环节设计的轭框推入式输送机构，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差规范，对各零部件的装配间隙、配合关系进行了精准定义，确保虚拟装配状态下无干涉、无错位问题。模型构建阶段，首先完成核心轭框构件的轮廓绘制，通过拉伸、切除等基础特征生成轭框的主体承载结构，针对轭框与推送杆的连接部位，做了圆弧过渡处理以降低应力集中风险，同时对轴类零件添加了轴肩、退刀槽等工艺结构，还原真实机加工零件的细节特征。渲染环节采用哑光金属材质模拟机架与传动杆件的金属质感，对承载威士忌容器的支撑平台赋予略带磨砂质感的硬质合金材质，通过环境光遮蔽效果强化各部件的结构层次感，清晰展现机构的装配逻辑与运动路径。从结构设计来看，该机构采用曲柄滑块类的传动逻辑，通过旋转轴带动偏心轭框做往复直线推送动作，两侧的支撑立板为传动杆提供稳定的径向支撑，轴套部位预留了润滑介质存储的间隙结构，可有效降低长期运行的磨损速率；末端的承载托板采用L型定位结构，能够对威士忌箱体进行侧向与底部的双重定位，避免推送过程中出现物料偏移、脱落的问题。设计思路围绕生产线上的定点推入工位需求展开，摒弃了传统皮带输送无法实现精准步进推送的缺陷，通过轭框的刚性传动实现固定行程的往复推送，推送行程可通过调整偏心轴的偏心距进行灵活适配，能够兼容不同尺寸规格的苏格兰威士忌箱体输送需求，整体结构紧凑，传动路径短，运行过程中冲击载荷小，适合在酒水灌装、装箱后的工位转序环节使用，建模过程中对所有标准件均采用参数化驱动生成，可根据实际生产载荷需求快速调整杆件直径、立板厚度等参数，大幅缩短后续的二次改型设计周期。
