杆式压力传感检测元件三维结构

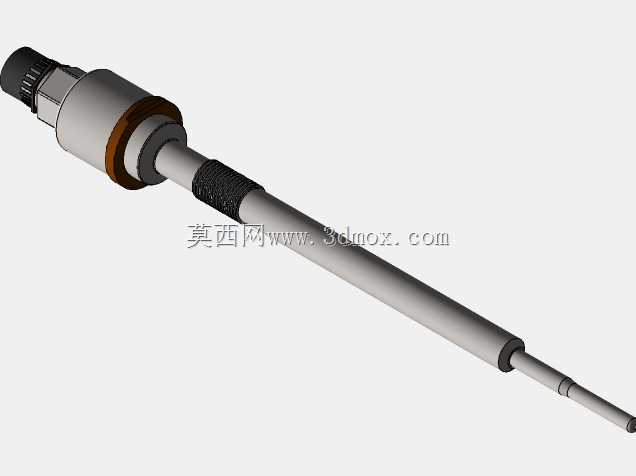

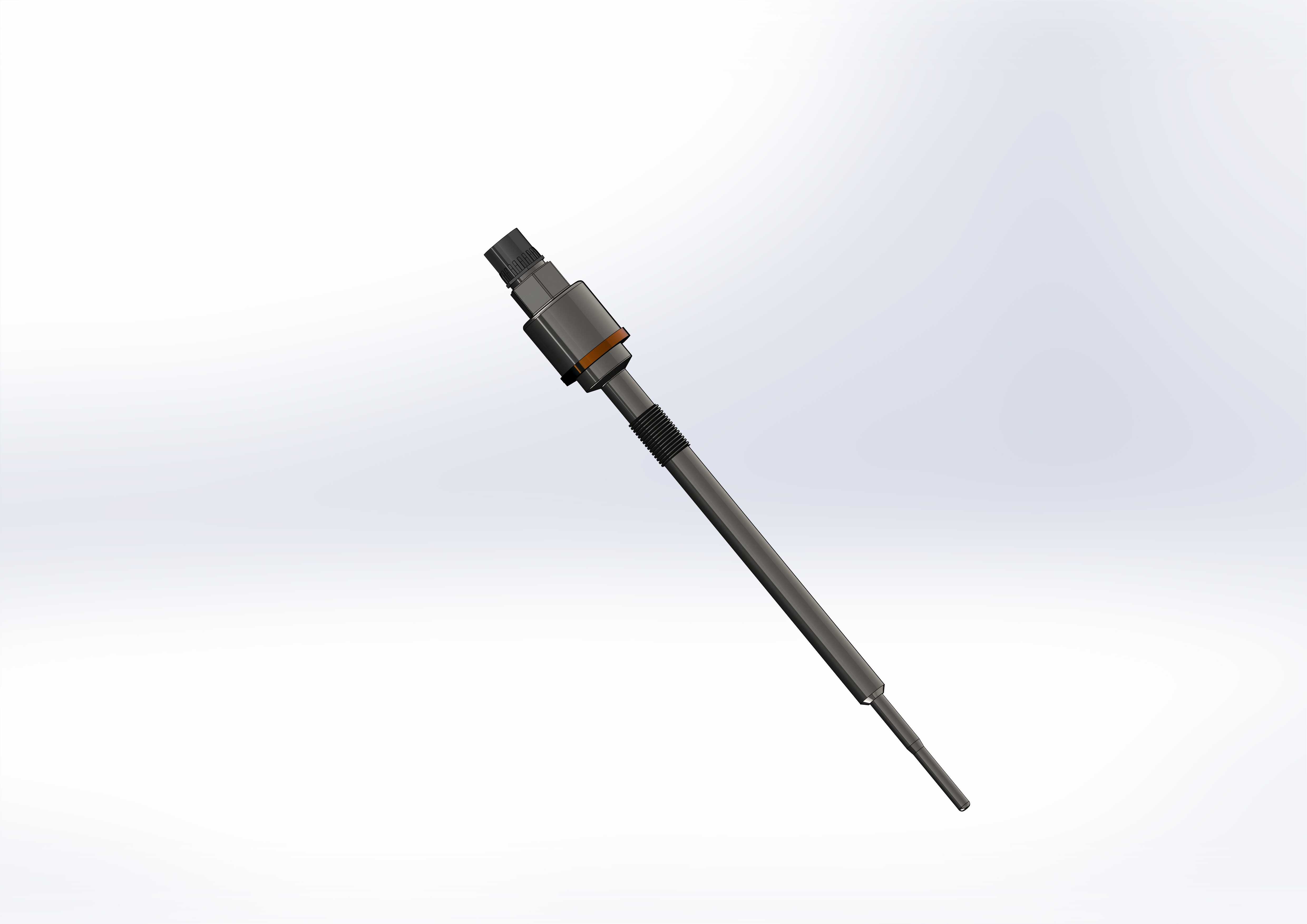

　　这类杆式压力检测元件，多应用在内燃机燃烧室压力监测、高温密闭腔体压力动态采集场景中，探杆的细长结构设计，核心是为了适配狭小深腔的安装空间，让感应端可以直接伸入腔体内部接触被测介质，避免外接引压管路带来的压力传递滞后、管路泄漏等测量误差。从结构上看，端部的接线端做了滚花防滑设计，方便现场安装时徒手拧动接线防护帽，也能提升接线部位的抗扭强度，避免线缆拉扯导致内部接线松脱；紧邻接线端的六角台结构，是给安装扳手提供受力位，安装时可以用开口扳手卡住该位置施加扭矩，避免拧动过程中探杆受力变形。六角台下方的环形密封槽，用来配套耐高温O型密封圈，安装时密封圈被压紧在安装孔端面和元件台阶面之间，实现被测腔体的静密封，防止高温高压介质从安装缝隙泄漏，

　　密封槽的宽度和深度尺寸，是按照常用的氟橡胶密封圈压缩率设计的，常温下压缩率控制在20%-25%区间，高温工况下也能保证足够的密封比压，不会出现密封失效。探杆中段的网状滚花结构，一方面是增加探杆表面的摩擦力，在部分需要额外加装固定卡箍的安装场景中，卡箍夹紧后可以提供更大的抱紧力，避免元件在长期振动工况下出现轴向窜动；另一方面滚花形成的凹凸表面，可以打散探杆表面的热传导路径，降低高温介质向接线端传递的热量，避免接线端的密封件、电子元器件长期处于超温环境，延长元件的使用寿命。探杆的阶梯变径设计，是从安装端到感应端逐步缩小直径，既可以保证安装部位的结构强度，承受安装扭矩和腔体压力带来的轴向载荷，又能让感应端尽可能缩小体积，

　　减少探杆伸入腔体后对腔体内流场、燃烧场的干扰，保证测量数据的真实性。感应端的端部做了圆弧过渡处理，没有尖锐棱角，一方面是避免安装时探杆端部刮伤腔体内壁，另一方面可以减少介质流动时在端部形成的涡流，降低动态压力测量时的流场干扰噪声。从安装边界来看，这类元件的安装孔通常为阶梯通孔，大孔直径和元件密封段外径匹配，小孔直径略大于探杆最大外径，安装时探杆从小孔伸入腔体，密封段坐落在大孔台阶面上，通过端部螺纹或者法兰压盖实现轴向固定，安装时需要控制探杆伸入腔体的长度，保证感应端处于被测区域的有效测量点位，既不能过深导致探杆受介质冲击产生振动，也不能过浅导致感应端处于腔体死区，测量数据失真。在功能设计上，

　　这类压力传感元件可以实现动态压力的实时采集，响应频率可以覆盖内燃机燃烧过程的压力变化周期，能够捕捉到毫秒级的压力波动，为燃烧效率分析、工况闭环控制提供实时数据支撑。结构设计过程中，需要重点考虑探杆的刚性和抗振性能，因为在内燃机这类强振动工况下，探杆如果刚性不足，会产生固有频率和被测压力频率接近的共振，导致测量信号出现杂波，甚至长期振动后出现探杆断裂的故障，所以探杆的壁厚、变径位置的过渡圆角都经过了刚度校核，保证探杆的固有频率远高于被测压力的最高频率，避免共振问题。同时，探杆内部的压力传导路径做了等径设计，减少压力波在传导过程中的反射和畸变，保证压力信号可以无失真地传递到后端的敏感芯体上。接线端的防护结构满足工业现场的防护要求，可以阻挡灰尘、油污进入接线腔体，避免接线端子短路或者腐蚀，适配工业现场复杂的使用环境。
