水坝垃圾带支撑跨水人行通道结构

　　在水利枢纽的坝区运维场景中，这类跨水人行结构的核心作用，是为运维人员提供跨越拦水坝前漂浮垃圾拦截带的安全通行路径，同时兼顾对垃圾拦截带的侧向支撑功能，避免拦截带受水流冲击、漂浮物挤压出现移位变形。从实际使用场景来看，坝前水域的漂浮垃圾会顺着水流聚集在拦挡设施前，日常巡检、垃圾清理作业都需要人员往返于两岸与拦挡设施作业点，常规的临时渡船受水流波动、坝前紊流影响安全风险高，固定的通行结构能大幅提升作业效率，降低涉水作业的安全隐患。

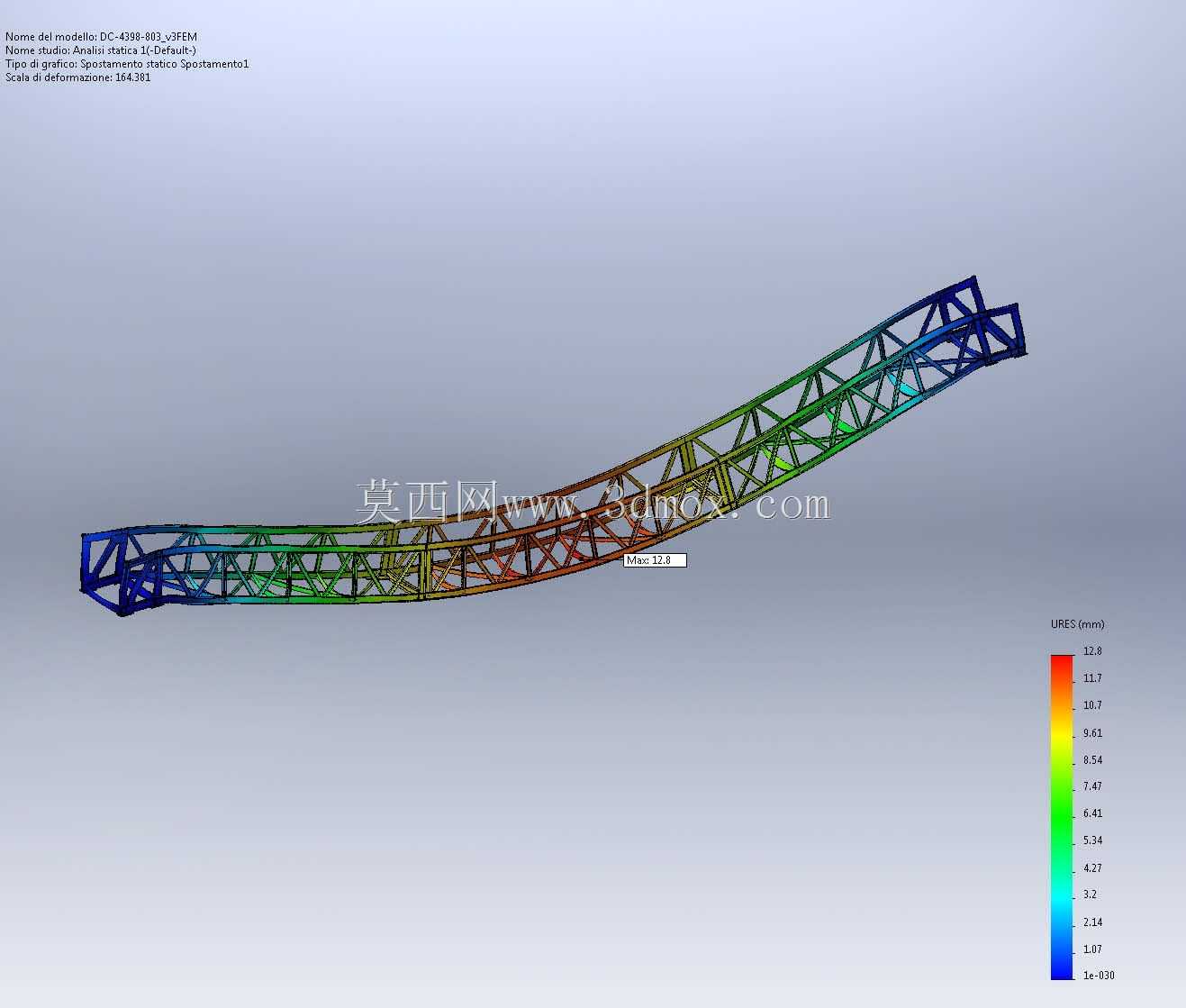

　　设计这类结构时，首先要考虑的是水工环境的特殊荷载，除了常规的人行活荷载，还要计入水流的侧向冲击荷载、汛期漂浮物的撞击荷载，以及垃圾拦截带传递过来的张拉力，结构的整体刚度需要满足在常年水流扰动下的变形量控制要求，避免通行时出现明显晃动感影响作业人员安全。结构的支撑体系采用沿水流方向错落布置的竖向承重桩，桩体嵌入坝基的深度需要根据河床地质条件核算，保证在最大洪峰流量下的抗倾覆稳定性，桩顶的连接横梁一方面作为人行桥面的承载基础，另一方面预留与垃圾拦截带的连接点位，让拦截带的张拉力可以均匀传递到整个支撑结构上，避免局部应力集中导致构件损坏。

　　桥面的铺装采用防滑耐水的结构层，边缘设置高度符合水工安全规范的防护栏杆，栏杆的杆件间距要避免运维人员携带的小型工具、巡检设备掉落，同时栏杆底部设置挡水坎，减少汛期水流漫过桥面时对人员脚部的冲击。结构的安装边界需要适配坝区现有地形，两岸的连接段要与坝顶的巡检道路平顺衔接，衔接处做缓坡处理，方便运维人员携带清理工具、检测设备通行，同时要避开坝体的原有泄洪、监测设施的布设位置，不能影响坝体原有功能的正常运行。

　　从结构细节来看，所有与水接触的构件都做了防腐抗渗处理，焊缝位置做额外的防腐涂层加强，避免长期处于潮湿水环境中出现锈蚀，降低结构的维护频次。桥面的排水坡度沿横向设置，让落在桥面上的雨水、溅水可以快速排到两侧水域，避免桥面积水打滑。垃圾拦截带的连接点位采用可调节的铰接结构，当拦截带受漂浮物挤压出现张力变化时，铰接点可以小幅转动释放局部应力，同时方便后期拦截带磨损后的更换作业，不需要对主体支撑结构做破坏性拆解。

　　在实际运维过程中，这类结构还要兼顾临时作业平台的功能，当需要集中清理拦截带前的堆积垃圾时，桥面可以临时放置小型清理工具、收集装置，结构的局部承载能力预留了对应的荷载余量，不会因为临时堆载出现结构损伤。结构的线形顺着水流方向做了微弧处理，一方面可以减小水流对支撑桩的正面冲击，另一方面可以让靠近结构的漂浮物顺着水流导向拦截带的集中收集区域，减少漂浮物在结构周边的堆积，降低清理作业的工作量。

　　考虑到坝区冬季可能出现的结冰情况，结构的构件截面做了倒角处理，减少冰胀力对构件的挤压破坏，同时在桥面的防滑层中添加了耐低温的材质，避免低温环境下防滑层开裂失效。整个结构的安装不需要在坝体上做大规模的开凿作业，所有连接构件都采用装配式设计，现场只需要完成桩体定位、构件拼接的工序，最大程度降低施工过程对坝区原有生态、坝体结构的影响，安装完成后的整体线形与坝区周边环境适配，不会对坝区的泄洪断面造成明显压缩，保证汛期行洪的通畅性。
