菲亚特车型后桥连接法兰盘结构

　　在乘用车底盘传动系统的布局中，这类带凸缘的盘类构件承担着后桥动力衔接与部件定位的核心作用，日常装车场景多集中在经济型前驱或后驱车型的后桥端部，用来衔接半轴壳体与制动总成、轮毂单元的安装基准。从实际装车的工况来看，该构件需要长期承受车身传递的垂向载荷、传动系统带来的扭转力矩，还有行驶过程中颠簸路面产生的交变冲击，因此结构设计上优先保证安装面的平面度与螺栓孔的位置精度，避免长期使用后出现连接松动、密封失效的问题。

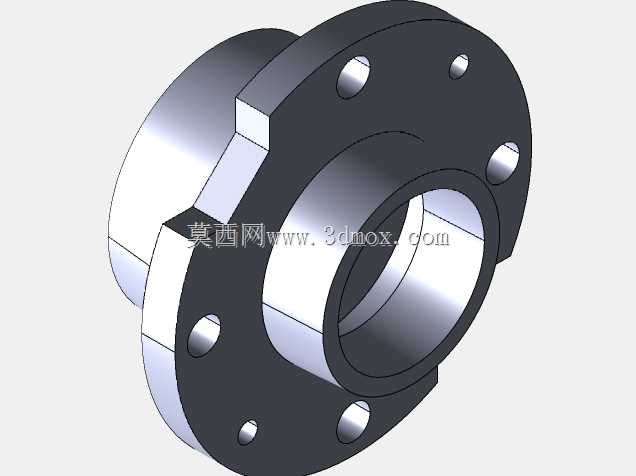

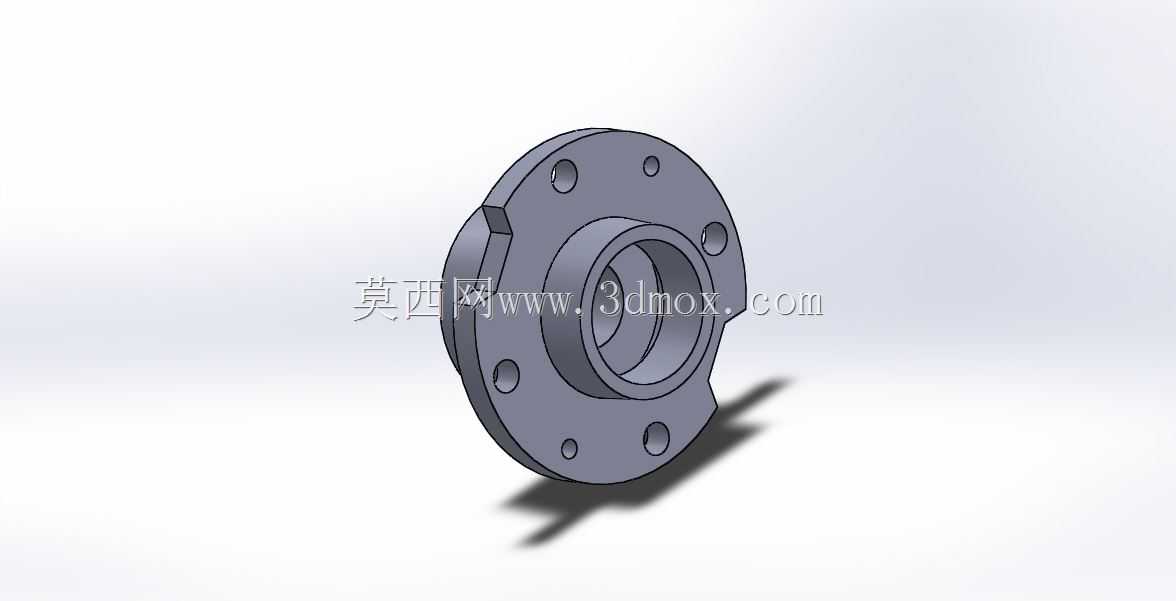

　　从结构细节来看，该构件主体为阶梯式回转结构，一侧是带均匀分布安装孔的圆形凸缘，凸缘边缘做了对称的切边处理，并非完整整圆结构，这种设计一方面是为了避让周边的制动管路、悬架摆臂的安装空间，减少装配过程中的干涉风险，另一方面也能在保证连接强度的前提下适当降低构件自重，符合乘用车底盘轻量化的设计方向。凸缘上的安装孔为光孔设计，适配标准螺栓穿装，孔位的分度精度直接影响装配后整个连接副的同轴度，建模过程中需要严格控制孔位的位置度公差，避免装车时出现螺栓无法穿入、连接面贴合不严的问题。

　　构件中部是向外凸起的轴颈结构，轴颈的外径与对应桥壳的内孔尺寸匹配，装配时起到径向定位的作用，保证整个法兰盘与桥壳保持同轴，减少动力传递过程中的径向跳动。轴颈的内孔为阶梯通孔，大端用来容纳半轴的端部或者油封结构，内孔的表面粗糙度需要满足油封的密封要求，避免齿轮油渗漏；小端的孔径适配半轴穿过，同时预留足够的间隙避免半轴运转过程中与法兰内壁发生摩擦。凸缘与轴颈的衔接位置做了圆角过渡处理，避免应力集中，因为车辆急加速、急制动或者过颠簸路段时，这个位置是应力集中的高发区域，圆角半径的取值需要结合材料的屈服强度、载荷大小来确定，既不能过大影响周边部件的安装空间，也不能过小导致应力集中系数过高引发构件断裂。

　　在安装边界的设计上，凸缘的厚度需要匹配螺栓的夹紧长度要求，保证螺栓拧紧后有足够的夹紧力，不会因为法兰厚度不足导致夹紧力不够，出现连接松动。切边位置到中心的距离需要严格控制，既要保证切边后剩余的凸缘宽度足够承受螺栓的压紧力，不会出现局部压溃的问题，也要保证切边后能顺利避让周边的部件，比如制动底板的定位凸台、驻车制动拉索的固定支架等。轴颈的轴向长度需要匹配桥壳端部的安装深度，保证装配后法兰的安装面与桥壳端面完全贴合，不会出现轴向间隙导致定位失效。

　　从建模的实操角度来看，这类回转类带安装孔的构件，优先采用旋转特征生成主体结构，再通过拉伸切除做出凸缘上的切边，之后用阵列特征生成均匀分布的安装孔，能有效保证各个特征的位置精度。建模过程中需要重点关注各个配合面的尺寸公差，比如轴颈的外径公差、安装面的平面度、安装孔的位置度，这些参数直接影响后续出图加工以及实际装车的适配性。另外，构件的边缘都做了倒角处理，一方面是去除加工毛刺，避免装配时划伤操作人员或者损坏密封件，另一方面也能引导螺栓顺利穿入安装孔，提升装配效率。

　　在实际维修替换场景中，这类法兰盘属于底盘传动系统的易损关联部件，当车辆出现后桥油封漏油、连接部位异响、螺栓孔磨损变形的情况时，就需要检查该构件的形位公差是否超差，比如安装面是否出现翘曲、轴颈是否出现磨损台阶、安装孔是否出现椭圆变形，一旦超差就需要更换，否则会导致油封反复损坏、连接螺栓松动，甚至引发行驶安全隐患。设计这类构件时，材料一般选用高强度铸铁或者锻钢，经过相应的热处理保证足够的强度和韧性，能承受复杂工况下的交变载荷，表面不需要做额外的装饰处理，只需要做好防锈处理即可，因为安装后大部分区域被周边部件遮挡，没有外观要求，核心是保证力学性能与尺寸精度满足使用要求。
