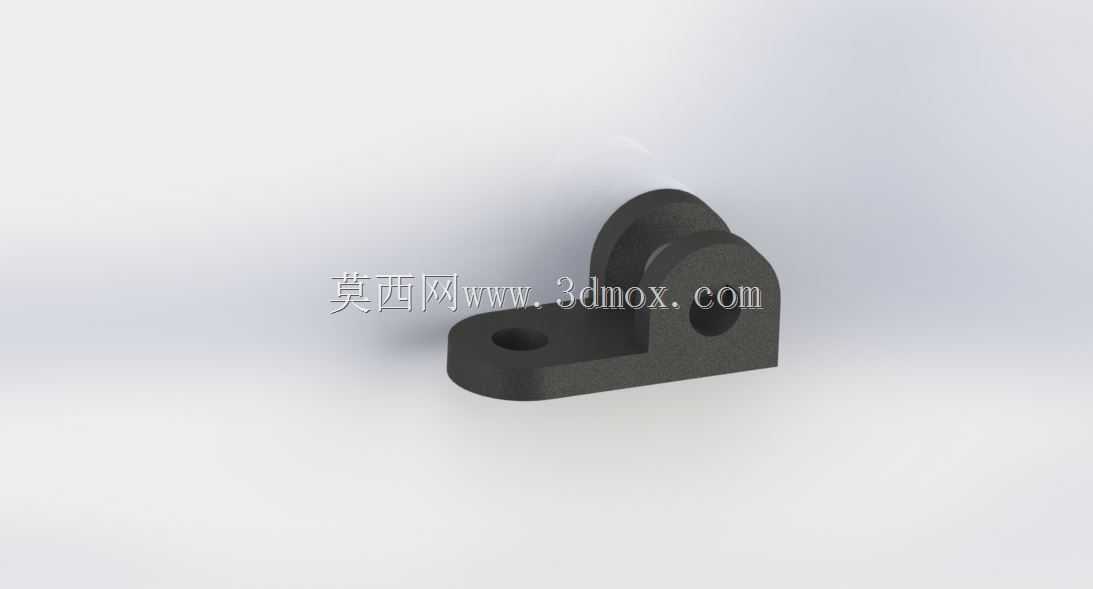

L型带双铰接耳板安装固定支座结构

　　这类L型带双铰接耳板的固定支座，在轻工输送线、小型工装夹具、非标自动化设备的连杆传动机构中应用十分广泛，多数时候作为气动元件、小型摆臂构件的根部固定载体，承担铰接支点的载荷传递作用，区别于一体式焊接支座，该类机加工成型的支座具备更高的装配同轴度，能有效降低铰接副的偏磨风险。从结构功能来看，支座底部的水平安装板开有沉头安装孔，可通过内六角螺栓直接固定在设备型材台面或焊接安装基面之上，沉孔设计能够保证螺栓头完全沉入板面，不会突出平面干涉摆臂的转动行程，安装板的厚度经过载荷校核，在承受100N·m以内的摆动力矩时不会出现板面翘曲变形，能够保证铰接支点的位置精度稳定。上部的双平行耳板是核心功能区域，两块耳板同轴加工有铰接通孔，

　　孔壁预留了铜套镶嵌的公差余量，现场装配时可根据铰接轴的转速、载荷工况选择是否镶嵌自润滑铜套，双板平行的结构相比单耳铰接结构，能将铰接轴的受力从悬臂状态转变为简支梁状态，大幅降低铰接轴的弯曲应力，延长铰接副的使用寿命，耳板与水平安装板之间采用大圆角过渡，避免直角处的应力集中，在承受交变摆动力时不会出现根部断裂的问题。设计过程中首先要确认的是安装边界尺寸，水平安装板的长度、宽度需要匹配安装基面的固定孔位间距，避免出现安装孔与基面型材槽位错位的问题，耳板的中心高度需要匹配摆臂的转动行程，保证摆臂在最大摆角位置时不会与安装板平面发生剐蹭，两耳板之间的开档尺寸需要与摆臂端部的厚度匹配，预留0.2-0.5mm的装配间隙，

　　既不能间隙过大导致摆臂窜动，也不能间隙过小出现装配卡滞。铰接孔的同轴度是加工过程中的核心管控项，两块耳板的孔位同轴度需要控制在0.02mm以内，否则铰接轴穿入后会出现卡滞，转动过程中会产生额外的摩擦阻力，加速铰接副的磨损，因此建模过程中两耳板的孔位需要采用同一草图特征拉伸生成，避免分开建模带来的基准偏差。实际选型应用时，需要先核算铰接点的径向载荷与摆动力矩，根据载荷大小调整耳板厚度、铰接孔直径以及安装板厚度，若用于有腐蚀的工况环境，可将材质更换为304不锈钢，若用于普通室内工况，采用45号钢调质处理后表面发黑即可满足使用需求，安装时需要保证支座安装面与摆臂转动平面垂直，否则会导致铰接轴承受额外的侧向力，长期运行会出现轴变形、

　　耳板开裂的问题。这类支座的结构看似简单，但在非标设备中属于用量极大的基础连接构件，建模时需要将所有安装尺寸、配合公差标注清晰，尤其是铰接孔与安装板的位置度、两耳板的平行度要求，都需要在工程图中明确标注，避免加工出来的零件无法满足装配要求，另外在安装孔的位置设计上，要预留足够的扳手操作空间，保证螺栓拧紧时不会被耳板结构干涉，减少现场装配的调整工作量。
