带开关一体式C14电源滤波连接器

　　这款集成式电源输入组件，是工业电控设备、测试仪器、医疗电子装置进线端的常用部件，把IEC C14规格市电输入接口、EMI电源滤波电路、翘板式电源开关整合在同一安装基座上，相比分散布置插座、滤波器、开关的方案，能大幅压缩设备内部的走线空间，减少进线端的接线节点，降低现场装配的接线工作量。

　　从实际应用场景来看，这类部件多用于对电磁兼容有明确要求的台式工业设备、小型数控装置、实验室测试仪器、桌面型工控终端的电源进线位置，设备运行时，外部市电线路上串入的共模、差模电磁干扰会先经过组件内部的滤波网络衰减，避免电网侧的尖峰脉冲、高频杂波传入设备内部的控制电路，造成传感器采样失真、MCU运行复位、通讯数据丢包等异常问题；同时设备内部开关电源、驱动电路工作产生的高频传导干扰，也会被滤波网络阻隔，不会反向馈入公共电网，干扰同一供电回路下的其他精密电子设备。

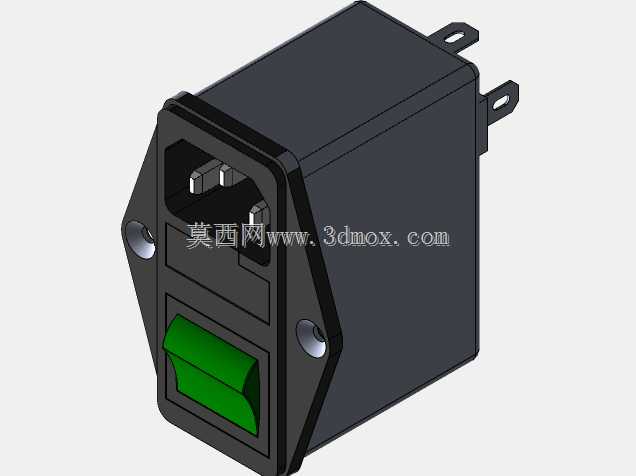

　　设计层面采用了法兰式面板安装结构，安装法兰上预留两个对称的金属固定孔位，安装时直接从设备面板外侧将组件插入预制的安装开孔，在面板内侧用螺丝穿过固定孔锁紧即可，不需要额外设计复杂的固定支架，安装定位精度容易保证，后期维护更换时拆卸也很方便。组件的输入接口是标准IEC C14品字插座，适配全球通用的C13规格品字电源线，不需要定制特殊规格的接插件，供应链通用性强，备件采购成本低。集成的翘板开关布置在插座下方的面板区域，开关拨帽为绿色，操作时的按压行程清晰，触点额定载流匹配滤波电路的通流能力，开关与滤波电路之间在组件内部已经完成接线，外部装配时只需要将设备内部的电源输入线直接接在组件的输出焊片上即可，省去了开关与滤波器之间的接线工序，也避免了人工接线错误带来的短路、虚接隐患。

　　组件的输出端采用插片式接线端子，插片为标准扁形快速连接端子规格，适配行业通用的冷压插簧，接线时不需要焊接，用压线钳把插簧压接在导线上直接插合就能完成连接，适合批量生产的装配场景。外形结构上，组件主体为阻燃黑色工程塑料外壳，内部滤波电路的电感、电容元件完全封装在外壳内部，既可以隔绝外部灰尘、金属碎屑接触内部带电元件，也能避免内部元件受设备内部走线挤压造成引脚变形、短路问题。安装边界设计上，法兰盘的外形尺寸适配行业通用的C14插座安装开孔尺寸，替换原有不带滤波、不带开关的普通C14插座时不需要重新加工面板开孔，直接替换即可，降低老产品升级电磁兼容性能的改造成本。

　　实际选型使用时需要注意，组件的额定工作电压、载流能力要匹配设备的整机功耗，滤波网络的衰减频段要覆盖设备工作时产生的主要干扰频段，安装时要保证法兰盘与设备金属面板之间可靠接触，让滤波电路的接地端通过面板实现低阻抗接地，才能保证最佳的滤波效果；接线时输出端的火线、零线、地线要对应正确，避免错接造成设备短路或者滤波功能失效。这类集成式组件相比分离式的插座、滤波器、开关组合，整体的结构强度更高，抗振动性能更好，适合在有一定振动的工业设备环境下使用，不会因为长期振动出现接线松动、接触不良的问题。
