IP55防护等级电气接线盒壳体结构设计

　　这款IP55等级的电气外壳，主要面向户外低压配电、工业现场终端接线、小型电气元件集成安装场景设计，可在多尘、存在短时淋水的工况下为内部电气元件提供可靠防护，常见于厂区户外设备旁的接线转接、露天工位的电气控制模块承载、建筑外立面的弱电线路分线等场景，能够避免粉尘侵入造成的触点接触不良，也可抵御日常喷淋、短时小雨对内部元件的侵蚀。

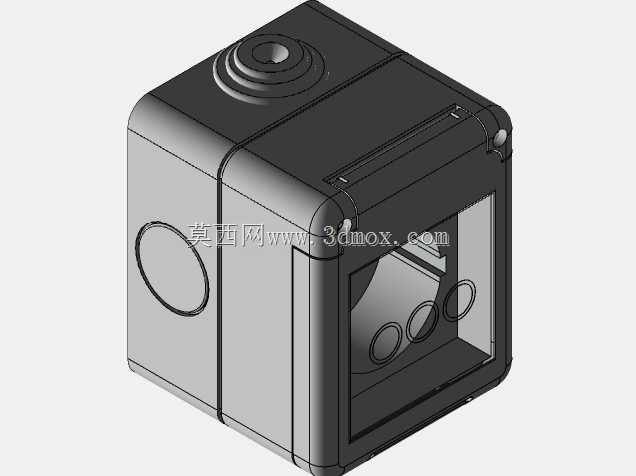

　　从结构设计逻辑来看，壳体采用立方体基础构型，最大化利用内部安装空间，边角做圆弧过渡处理，既可以降低壳体受外力撞击时的应力集中风险，也能避免尖锐边角在安装、运维过程中划伤操作人员。壳体顶部设计有多层环形凸台结构，该结构为线缆进线的密封锁紧预留安装位，可适配格兰头类防水进线接头，多层凸台的台阶结构能够与接头密封圈形成多道贴合面，提升进线部位的密封可靠性，同时凸台的加强筋结构也能提升进线部位的结构强度，避免线缆拖拽时造成壳体进线口开裂。

　　壳体正面采用开口嵌装透明视窗的设计，运维人员无需打开盒盖即可观察内部元件的运行状态，比如指示灯状态、接线端子是否存在变色烧蚀痕迹，减少不必要的开盖操作，降低开盖过程中粉尘、水汽侵入壳体内部的概率。视窗与壳体的配合面设计有整圈密封槽，可嵌入橡胶密封条，盒盖通过侧边的卡扣结构压紧，保证视窗与壳体结合面的密封压力均匀，避免局部密封失效。壳体侧面预留的圆形安装位，可根据实际使用需求拓展为侧进线口、操作按钮安装位或者指示灯安装位，未使用时可通过配套的密封堵头封堵，保留密封性能。

　　安装边界方面，壳体背部设计有一体化的安装挂耳结构，挂耳上预留沉头安装孔，可通过膨胀螺丝或者自攻螺丝将壳体固定在墙面、设备机架表面，沉头孔设计可避免安装螺丝头部突出，减少外力磕碰造成螺丝松动的风险。壳体内部预留了统一规格的安装柱，安装柱端面带有自攻螺丝孔位，可直接固定标准尺寸的电气安装导轨、端子排或者小型PCB板，无需额外在壳体内部打孔，避免打孔造成的壳体密封性能破坏。内部安装空间的净尺寸经过核算，可容纳3-4组标准接线端子，或者单路小型断路器、小型信号转换模块等元件，满足大部分终端接线、小型控制模块的安装需求。

　　在壳体的合盖结构设计上，采用侧边卡扣加定位止口的配合形式，止口结构为凹凸嵌合设计，合盖时可快速定位，同时止口的配合面可填充密封胶条，形成迷宫式密封结构，进一步提升壳体整体的防护等级。卡扣结构采用带自锁的弹性设计，合盖后卡扣自动锁止，需要借助专用工具或者施加特定方向的力才能开启，可避免非运维人员随意开盖，也能防止户外工况下因振动造成盒盖意外脱落。壳体壁厚经过受力仿真校核，在保证整体结构强度、满足抗冲击要求的前提下，尽可能控制壁厚尺寸，减少材料用量，同时避免壁厚过大造成的成型缩水、表面缩痕等工艺缺陷，适配注塑成型的工艺要求，适合批量生产。

　　实际使用过程中，这类电气外壳的选型需要匹配内部元件的总发热量，该壳体的侧壁可根据需求加装薄型散热片结构，或者在非密封面预留透气阀安装位，平衡壳体内部与外部的气压差，避免温度变化造成壳体内部凝露，同时不破坏整体的IP55防护性能。对于需要频繁操作的场景，可将侧面预留的圆形安装位替换为带密封套的操作按钮，无需开盖即可完成复位、启停等操作，兼顾防护性能与操作便利性。壳体的外表面做哑光磨砂处理，既可以减少户外阳光照射造成的反光，也能提升表面的耐刮擦性能，长期户外使用不易出现表面划痕、老化变色的问题。
