3kW400V三相IP67防护逆变器壳体结构

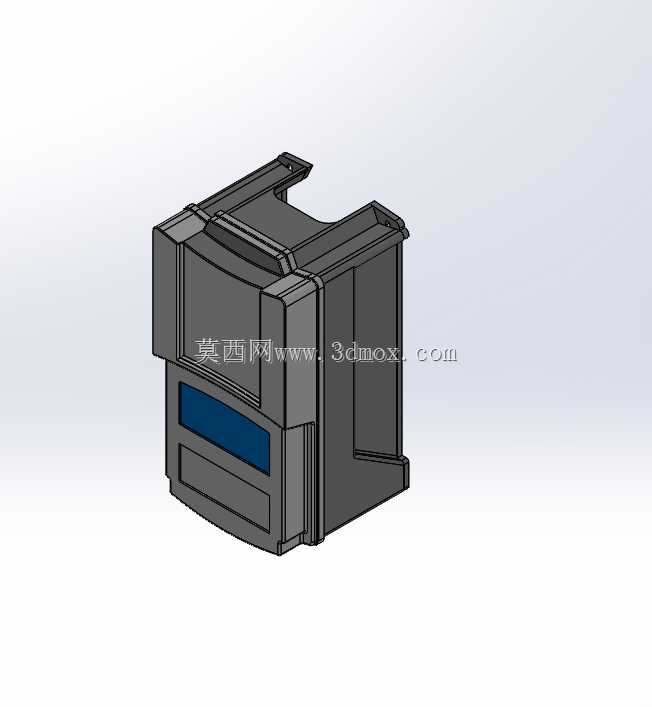

　　这款3kW功率等级的三相逆变器壳体，核心面向户外分布式光伏并网、小型工业现场离网供电、户外临时作业电源配套这类对防护等级有硬性要求的场景，IP67的防护等级意味着它可以直接在露天淋雨、短时浸水、多粉尘的厂区或野外环境下长期工作，不需要额外加装防雨外罩或者密封机柜，能大幅降低现场安装的配套成本。从结构设计的逻辑来看，整个壳体采用一体化弯折加侧边嵌装的拼接思路，主体承力腔采用深腔拉伸式的结构，侧壁做了不等厚的加强筋布局，既可以在内部功率器件发热产生热形变时抵消应力，也能在外部受到磕碰、挤压时避免腔体变形挤压内部的IGBT模块、滤波电容与接线端子。壳体的安装边界做了下沉式的固定耳设计，固定孔位做了内嵌的密封胶圈槽，

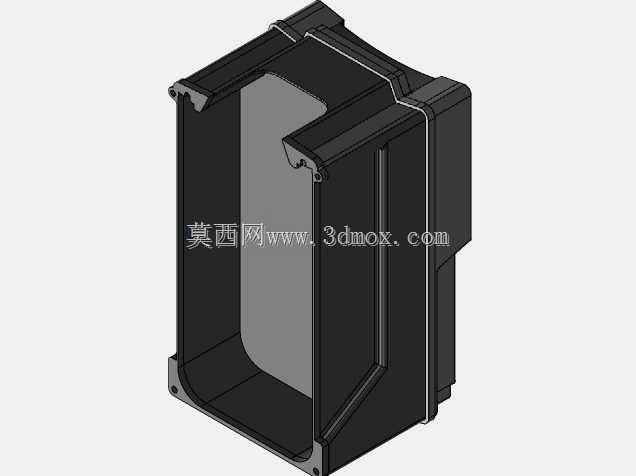

　　安装时配合对应规格的三元乙丙胶圈，能保证固定点位不会成为渗水的薄弱点，整个安装法兰面的平面度控制在0.1mm以内，避免密封胶条压合不均出现缝隙。从功能特性上看，腔体内部预留了功率板、驱动板、滤波电感的分层安装位，侧壁的凸起结构一方面是加强筋，另一方面刚好对应内部功率器件的安装压条位置，可以直接将器件的散热面通过导热硅胶垫贴合到壳体侧壁，利用金属壳体本身作为散热面，不需要额外加装外置散热鳍片，在IP67的密封要求下减少了散热结构带来的密封难点。腔体的开口边缘做了双层止口设计，外层止口用来卡装密封胶条，内层止口用来定位上盖的安装位置，装配时上盖沿着止口滑入后，通过侧边的卡扣预固定，再打螺丝锁紧，

　　能保证胶条的压缩量均匀控制在设计要求的30%区间，既不会因为压缩量过大导致胶条永久变形失效，也不会因为压缩量不足达不到密封要求。考虑到户外使用的凝露问题，壳体底部预留了微型的呼吸阀安装位，安装对应规格的防水透气阀后，可以平衡腔体内部和外部的气压差，避免温度变化导致腔体内负压吸入潮气，同时不会让液态水进入腔体内部。整个壳体的外形做了切角处理，在安装空间局促的场景下，比如光伏支架的侧装、小型设备舱的内嵌安装，切角结构可以避开周边的管线与支架棱角，减少安装干涉。接线端的预留位置做了凸起的隔离腔，每个接线端子之间有独立的分隔筋，避免接线时线头脱落造成相间短路，隔离腔的外盖同样采用密封结构，

　　接线完成后锁紧外盖就能保证接线区域的防护等级和主体腔体一致。从建模的细节来看，所有的转角位置都做了适配钣金加工或者压铸成型的工艺圆角，没有尖锐的直角结构，既避免加工时出现应力开裂，也能防止安装维护时划伤操作人员。壳体内部的安装柱都做了铜嵌件的预留槽，避免自攻螺丝多次拆装后滑牙，适配现场维护时的反复拆装需求。整个结构没有多余的装饰性特征，所有的外形凸起、凹槽都对应实际的功能需求，要么是加强结构强度，要么是预留安装空间，要么是实现密封定位，完全围绕户外工业场景的高可靠性要求设计，在满足IP67防护、3kW功率散热、三相接线安全的前提下，尽可能压缩了整体外形尺寸，减少材料用量的同时降低了安装占用的空间。
