7.5kW三相400V IP66防护等级逆变器结构

　　这款7.5kW规格的三相400V逆变器，主要面向分布式工商业光伏并网、小型离网储能系统、工业现场独立供电场景设计，IP66的防护等级决定了它可以直接安装在户外露天环境，无需额外搭建防雨防尘的防护机柜，能适应沿海高盐雾、西北多沙尘、南方高湿度的各类复杂户外工况，在户用光伏屋顶、厂区外墙立柱、野外通信基站供电点位都能见到同规格设备的应用。从实际功能来看，它的核心作用是将光伏组件、储能电池组输出的直流电转换为标准三相400V工频交流电，既可以直接对接工业现场的低压用电设备，也能满足并网要求将富余电能馈入公用电网，内置的MPPT跟踪模块能实时调整直流侧工作点，最大化提升光伏阵列的发电效率，同时集成过压、过流、过温、孤岛保护等功能，保障电网与后端用电设备的运行安全。

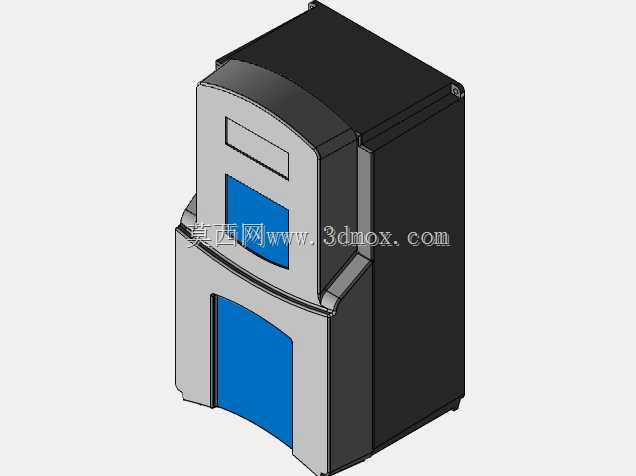

　　从结构设计思路来看，整体采用立式长方体的紧凑布局，主体外壳分为前后两个装配模块，后侧为全密封的散热腔体，内置铝制散热齿与功率器件直接贴合，配合自然对流的散热风道设计，无需额外加装散热风扇就能满足7.5kW功率等级的散热需求，同时避免了风扇开孔带来的防护等级下降问题；前侧分为上下两个功能区域，上部预留了状态显示屏与操作按键的安装位，方便运维人员在现场直接查看设备运行参数、切换工作模式，下部为接线腔体，所有交直流接线端子、通讯接口都集中在这个区域，腔体盖板与主壳体之间采用发泡硅橡胶密封条做周向密封，接线完成后锁紧盖板就能达到IP66的防护要求，现场接线施工不需要拆开设备主腔体，能有效避免施工过程中灰尘、水汽进入设备内部损坏功率器件。

　　外形设计上，主壳体采用冷轧钢板折弯焊接成型，表面做户外级粉末喷涂处理，抗紫外线老化能力满足10年以上户外使用要求，正面的装饰面板采用阻燃ABS材质注塑成型，蓝灰配色的面板既做了功能区域的视觉区分，也能遮挡内部的安装螺丝，提升设备整体的外观整洁度；设备两侧预留了标准的壁挂安装孔位，安装时只需要在墙面或立柱上固定对应的安装挂耳，就能将设备整体挂装固定，安装孔位的间距经过标准化设计，适配市面主流的逆变器安装支架，不需要现场重新打孔适配。设备底部预留了防水格兰头的安装位，所有进出线缆都通过防水格兰头引入接线腔，格兰头的密封胶圈能抱紧线缆外护套，避免雨水顺着线缆缝隙流入设备内部，同时格兰头的规格覆盖了直流光伏线缆、交流动力线缆、通讯信号线的不同线径需求，现场布线时可以根据实际线缆数量选配对应数量的格兰头，不用额外开孔破坏壳体结构。

　　在安装边界方面，设备挂装时需要与周边遮挡物保持足够的散热距离，设备上下方预留不小于200mm的通风空间，左右两侧预留不小于100mm的操作空间，方便后期运维时打开接线腔盖板、操作面板按键；设备整体重量控制在合理范围，两人配合就能完成现场挂装作业，不需要动用大型吊装设备，适合在屋顶、高空立柱等作业空间有限的点位安装。内部结构上，功率板、控制板、电容组件都采用模块化安装设计，各个功能板卡通过接插件互联，后期维护时可以单独更换故障板卡，不需要整体拆解设备，能大幅缩短现场故障排查与维修的时间，降低运维成本。壳体的接缝处除了密封条密封之外，还在装配螺丝位置增加了橡胶密封垫，避免螺丝孔位置成为渗水点，所有外露的金属件都采用不锈钢材质，防止长期户外使用出现锈蚀问题，保证设备在全生命周期内的防护可靠性。
