带调节旋钮式五通气动换向控制元件

　　在气动控制系统的搭建过程中，这类带侧置调节旋钮的五通换向元件是气路逻辑切换的核心执行部件，常见于自动化生产线的气动回路、小型工装夹具的气路控制、非标设备的气缸动作切换场景中，承担着改变压缩空气流向、驱动执行元件完成往复动作的核心作用。从实际使用场景来看，这类阀件多适配中小缸径的标准气缸、薄型气缸，在电子组装线的工件顶升、夹具松紧、挡料机构伸缩等工位应用广泛，相比电磁换向阀，这种带手动调节端的结构既可以接入气控回路完成远程换向，也可以在设备调试、故障排查阶段通过端部的滚花旋钮手动完成气路切换，不需要额外接电就能临时调整执行元件状态，对现场调试人员来说操作便利性更高。

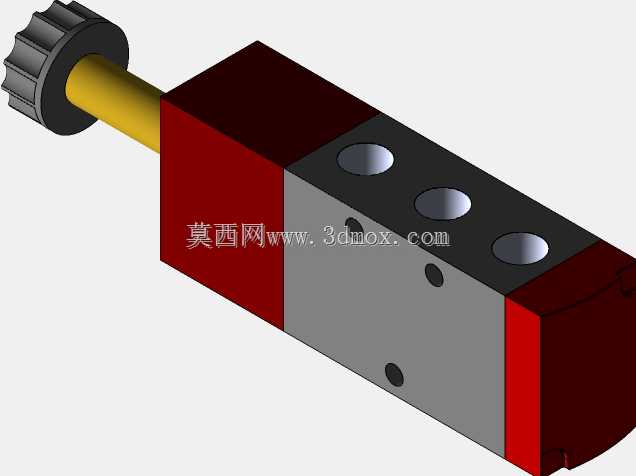

　　从结构设计思路来看，整个阀件采用分体式块体拼接结构，主体分为三个功能段：端部的旋钮操作段、中部的阀芯容置段、两侧的端盖密封段。端部的滚花旋钮做了周向的防滑齿结构，齿高和齿距都按照手动操作的施力习惯设计，戴劳保手套操作时也不会出现打滑问题，旋钮和阀芯的连接段做了轴向限位结构，避免手动操作时行程过顶损坏内部密封件。中部的阀块主体上开设了三个等距排列的安装沉孔，孔位间距按照常规气动阀的安装标准设计，可以直接适配市面上通用的阀组安装底座，不需要单独打孔做安装支架，沉孔的深度刚好覆盖内六角螺栓的头部，安装后螺栓头不会突出阀块表面，避免和周边气路接头、管线产生干涉。阀块侧面的两个小型工艺孔是内部阀芯腔的加工工艺孔，后期用钢珠封堵做密封，既简化了深孔加工的工艺难度，也能保证阀芯腔的同轴度，减少阀芯动作时的卡滞概率。

　　从安装边界和尺寸适配的角度来说，这类阀件的整体宽度控制在标准阀组的安装尺寸范围内，和同通径的电磁阀可以并排安装在同一汇流板上，气路接口的位置和通用五通阀完全一致，现场替换时不需要重新布设气管，只需要固定螺栓、接好气路就能完成更换。阀件两端的红色端盖采用硬质氧化铝合金材质，既做了外观区分，也承担阀芯端部的密封和行程限位作用，端盖和主体阀块的连接采用内六角螺栓周向固定，密封槽开在端盖内侧，装配时O型圈不会被挤压错位，长期在0.8MPa的常规工作气压下不会出现漏气问题。伸出的黄色阀芯推杆做了表面硬化处理，和旋钮连接的位置做了扁位结构，旋钮拧紧后不会出现周向转动空程，手动操作时的动作反馈清晰，旋钮转动到换向位时能感受到明显的档位触感，不需要额外观察气路状态就能确认换向是否到位。

　　在实际选型适配时，这类阀件的气路通径适配常规的6mm、8mm外径气管，工作气压范围覆盖0.15-1.0MPa，完全满足工厂常规气动系统的压力要求，内部阀芯采用硬密封搭配软密封的组合结构，换向时的响应速度快，长期动作后的密封衰减率低，不需要频繁更换密封件。和普通的手拉阀、手转阀相比，这种侧置旋钮的结构安装后占用的纵向空间更小，在设备内部安装空间局促的位置，比如设备机架内侧、工装板下方的狭小空间里，不需要预留手部伸入的纵向操作空间，只需要在侧面预留旋钮的操作空间即可，能有效压缩设备的整体安装体积。建模过程中对阀块的所有棱角都做了0.5mm的倒角处理，既符合实际机加工的工艺要求，也避免装配时锐边划伤气管或者操作人员的手部，安装孔的位置度公差按照机械设计的常规要求设定，和汇流板装配时不会出现孔位错位导致的密封面漏气问题，所有密封槽的尺寸都按照对应线径的O型圈标准设计，压缩量控制在合理范围内，既保证密封效果，也不会因为压缩量过大导致阀芯动作阻力过大。
