德制16A双位电源切断开关安装支架

　　在低压配电回路、工业设备控制柜、现场检修电源箱这类需要明确断开点的电气场景里，带载分断能力的电源切断开关是保障运维安全的核心部件，这款适配16A德制Sezionatore系列切断开关的安装支架，就是为解决开关在柜体、设备壁面的可靠固定问题设计的结构件。从实际使用场景来看，这类双位安装结构多用于需要同时分断两路独立回路的场合，比如小型加工设备的主电源与控制电源同步切断、双回路照明配电箱的进线分断，或是检修工位的两路供电回路独立管控，相比单开关并排安装的方案，一体化支架能保证两个开关的安装同轴度，避免分合闸操作时的受力偏移，也能减少柜体开孔的对齐工作量。

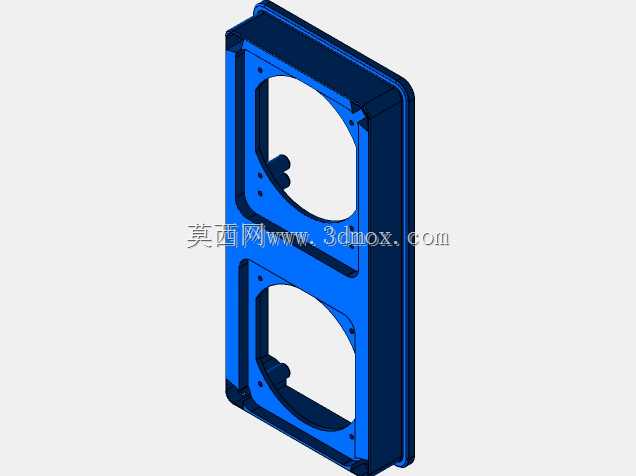

　　从功能特性上看，这个支架采用框式包覆结构，主体为蓝色工程塑料材质，边缘做了加厚的止口设计，既可以嵌入柜体开孔实现卡装固定，也能通过支架四周预留的沉头安装孔用螺丝锁紧在安装面板上，适配不同厚度的柜体板材。支架上的两个镂空窗口完全匹配对应开关的外形轮廓，窗口边缘的定位凸台刚好卡入开关壳体的定位槽，安装后开关不会出现周向转动，分合闸操作时的扭矩完全由支架的凸台承受，不会拉扯后端的接线端子。支架的侧边预留了走线让位槽，开关接线后导线可以顺着槽位规整排布，不会被支架边缘挤压损伤绝缘层，底部的加强筋沿着支架受力方向布置，在频繁操作开关的冲击下也不会出现支架变形开裂的问题。

　　设计思路上，这款结构没有采用常见的平板式安装板结构，而是做了带围边的盒式结构，一方面围边可以遮挡开关与柜体开孔之间的缝隙，达到防尘遮丑的效果，另一方面围边形成的腔体可以容纳开关后端突出的接线部分，不需要在柜体内部额外预留开关的安装沉台，降低了柜体加工的复杂度。两个安装位的间距经过精准核算，既保证两个开关操作手柄之间有足够的安全操作距离，不会出现操作一个手柄时误碰另一个的情况，又尽可能压缩了整体安装占用的面板空间，适合在紧凑型配电箱、小型设备的操作面板上使用。支架的壁厚均匀，所有转角处都做了圆角过渡，既符合塑料件注塑成型的工艺要求，避免注塑时出现应力集中导致的缩痕、开裂问题，也能避免安装时锋利的边角划伤操作人员。

　　从安装边界尺寸来看，这款支架整体为竖置长方形结构，整体厚度适配标准低压控制柜的面板安装深度，安装时只需要在面板上开出对应尺寸的矩形开孔，将支架从面板正面嵌入后，通过支架四周的安装孔锁紧即可，不需要在面板背面额外加装固定压片，安装效率比传统的分体式安装支架提升近四成。支架的镂空窗口尺寸严格匹配16A规格Sezionatore切断开关的前端面尺寸，开关装入后前端面与支架表面基本齐平，操作手柄突出支架表面的高度符合低压电器操作件的安全距离要求，操作时手指有足够的施力空间，不会被面板边缘卡绊。支架上下两端的结构做了对称设计，安装时不需要区分上下方向，降低现场安装的出错概率，对于需要批量组装的配电箱生产场景来说，这种防呆设计能有效减少装配返工率。

　　在实际选型适配时，这款支架仅对应16A额定电流的德制Sezionatore系列电源切断开关，不能适配更大电流规格的同系列开关，因为大电流开关的外形尺寸、安装定位点都有差异，强行安装会出现固定不牢、操作卡滞的问题。支架的塑料材质具备耐常规电气环境温变的特性，在-20℃到60℃的工作环境下不会出现材质脆化、变形的问题，能满足大多数工业现场、室内配电场景的使用要求，在有强腐蚀、高粉尘的特殊场景使用时，还需要配合对应的密封罩组件使用，才能达到对应的防护等级。
