小型电路功率分配组合器结构设计

　　在射频通信、微波测试系统以及小型信号传输链路搭建的场景里，这类功率分配组合器件是链路中不可或缺的无源组件，它的核心作用是实现单路输入信号向多路输出端口的等幅或指定比例分配，反过来也可作为功率合成单元，将多路输入信号合并到单路端口输出，双向工作的特性让它在信号分配网络、天线馈电系统、功率放大链路的合成端都有极高的使用频次。

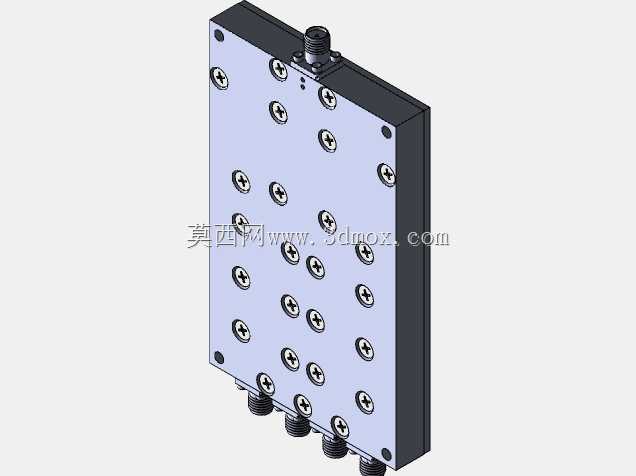

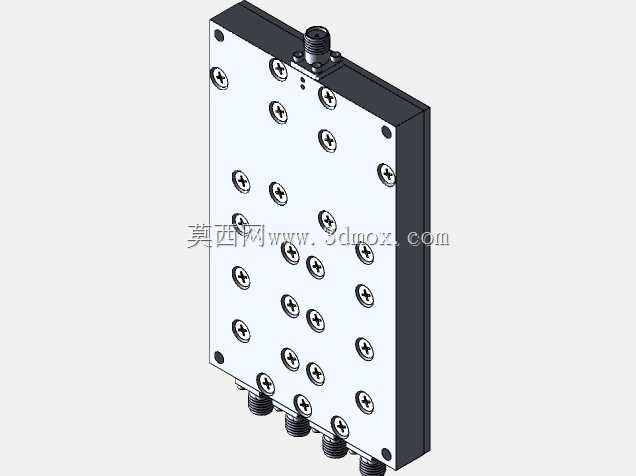

　　从实际工程使用的角度看，这类器件的设计首先要考虑端口的匹配特性，所有外露的射频接头都采用标准同轴接口形式，和常规测试线缆、系统内射频链路的接口规格完全兼容，不需要额外做转接头适配，能减少链路中的信号反射点，降低驻波比超标的风险。主体腔体采用一体化铣削加工的金属壳体结构，一方面是为内部的微带电路或者带状线传输结构提供可靠的电磁屏蔽，避免外界电磁干扰串入信号链路，同时也防止内部传输的信号向外辐射干扰周边其他电路单元；另一方面金属壳体本身具备足够的结构强度，在设备内部安装或者测试台架上反复拆装时，不会因为轻微的磕碰、挤压导致内部电路结构移位，造成性能参数偏移。

　　壳体表面的紧固螺丝采用规则阵列排布，每一颗螺丝的位置都对应内部腔体的分隔筋或者电路基板的固定点位，这种排布方式不是随意设置的：一方面能保证上下腔体盖合之后接缝处的电磁密封连续性，螺丝间距控制在工作频段最高频率对应波长的八分之一以内，就能有效抑制接缝处的电磁泄漏；另一方面均匀的螺丝锁紧力可以让腔体结合面的压力分布均匀，避免局部压力过大导致腔体变形，或者压力不足出现缝隙。壳体侧面的安装孔位预留了足够的安装边界，不管是采用螺丝直接固定在设备内部的安装板上，还是搭配安装支架固定在标准机柜的导轨上，都有足够的操作空间，不会出现螺丝安装时和周边器件干涉的问题。

　　设计这类器件的三维结构时，首先要根据内部电路的尺寸确定腔体的内部净空尺寸，要给内部的传输线、隔离电阻、匹配电容等元器件预留足够的装配空间，同时要保证元器件和腔体内壁之间留有足够的安全距离，避免出现高压击穿或者寄生耦合的问题。腔体的壁厚选择要兼顾重量和屏蔽效能，在满足结构强度的前提下尽可能减薄壁厚，降低器件整体重量，方便在对重量敏感的机载、便携测试设备中使用。射频接头的安装位置要结合实际走线方向确定，单路输入端口设置在腔体的短边端面，多路输出端口设置在另一侧的长边端面，这种布局方式能让内部的传输线路径最短，减少传输路径上的信号损耗，同时外部接线时输入和输出线缆的走向不会交叉，方便设备内部的线缆整理和布线固定。

　　在安装边界的考量上，器件整体的扁平长方体外形适合贴装在设备的金属安装面板上，安装面的平面度有严格要求，和设备面板贴合之后还能借助设备面板提升散热能力，因为这类无源器件虽然本身不主动发热，但在传输大功率信号时，内部的隔离电阻会产生一定的热量，通过金属壳体和安装面板的接触传导，能把热量快速散出，避免器件温度过高导致性能漂移。所有接头的突出高度都经过精确计算，安装之后接头尾部的线缆弯曲半径不会超出设备内部的预留空间，不会出现线缆过度弯折导致的接触不良问题。

　　从结构细节上看，腔体边角处都做了小半径的倒角处理，一方面是避免加工和装配过程中锋利的边角划伤操作人员或者线缆绝缘层，另一方面倒角处理也能消除边角处的应力集中，提升腔体的结构抗振性能，在车载、机载等有振动冲击的使用场景下，不会因为应力集中出现腔体开裂的问题。每一个螺丝孔都做了沉头处理，螺丝锁紧之后螺丝头部不会突出壳体表面，避免和周边安装的其他器件产生干涉，也让器件整体的外表面更加平整，方便多个器件并排紧密安装，节省设备内部的安装空间。
