MCL高功率定向耦合器射频组件结构

　　在射频微波测试、通信基站信号链路搭建、实验室射频功率监测场景中，定向耦合器是不可或缺的无源器件，这款高功率定向耦合器的结构设计，完全围绕大功率射频信号的在线监测、功率取样、信号隔离需求展开。从结构布局来看，主体采用矩形金属腔体作为承载外壳，这类腔体结构一方面可以为内部耦合传输线提供足够的电磁屏蔽空间，避免外部电磁干扰影响耦合精度，另一方面金属壳体本身具备良好的导热能力，能够在大功率信号传输过程中，将内部介质、传输线产生的热量快速导出，避免局部温升过高导致器件性能漂移。两端的主传输接口采用同轴连接结构，接口端面做了精密的定位止口设计，安装时可以保证与外接同轴接头的内导体精准对中，减少连接位置的驻波反射，降低信号传输损耗，接口外侧的锁紧螺母采用滚花防滑结构，现场安装时无需专用工具即可完成可靠紧固，同时也能适配标准扭矩扳手的锁紧操作，满足不同安装场景的操作需求。

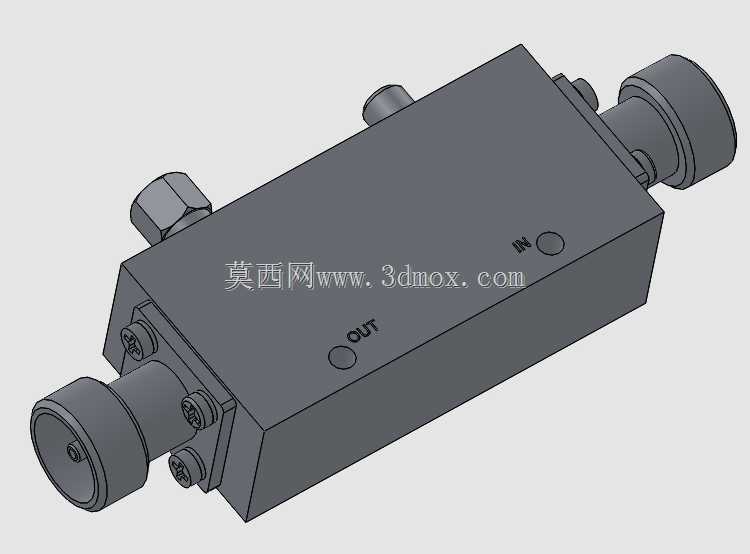

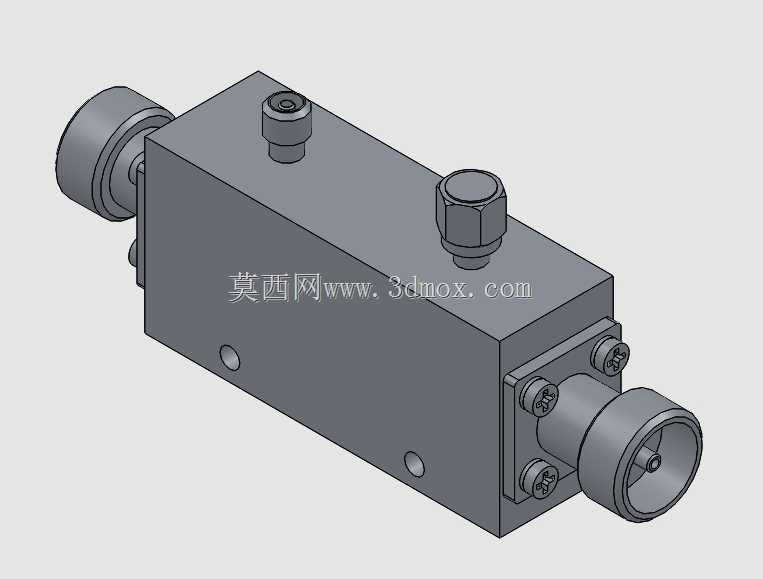

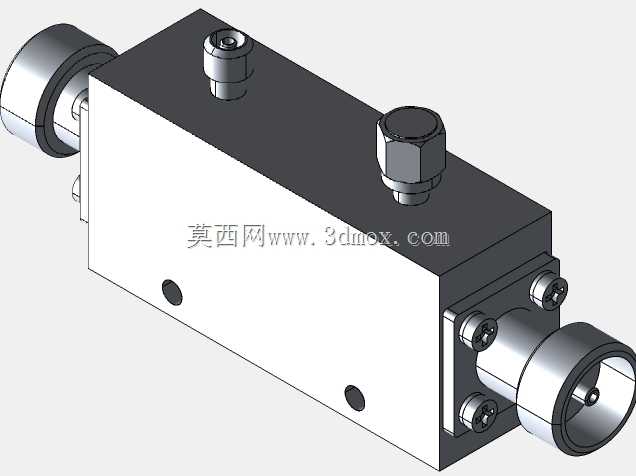

　　腔体侧面设置的两个辅助接口，分别对应耦合端与隔离端，接口位置的布局充分考虑了实际机柜安装时的走线空间，两个侧置接口的轴线与主传输通路轴线垂直，既不会与两端主通路的线缆产生空间干涉，也方便测试线缆的插拔操作。腔体表面标注的IN、OUT标识采用激光蚀刻工艺，不会因长期使用、摩擦出现标识脱落的问题，现场布线时可以快速识别信号传输方向，避免接反导致的信号监测失效。腔体上下盖板采用内六角螺钉紧固，螺钉排布沿腔体边缘均匀分布，紧固后可以保证盖板与腔体之间的导电连续性，提升整体屏蔽效能，同时这种分体式盖板结构也方便后期对内部耦合结构进行调试、检修，无需破坏主体腔体结构。

　　从安装边界来看，整体外形为规整的长方体结构，没有外凸的异形结构，安装时可以直接贴装在机柜安装板的平面上，腔体底部预留的安装孔位适配标准M3规格的安装螺钉，孔位间距符合通用射频器件的安装尺寸规范，可以直接替换同规格的传统耦合器，无需重新设计安装支架。主通路接口的伸出长度经过精准核算，安装在标准19英寸机柜面板时，接口端面刚好伸出面板表面足够的连接长度，不会出现接头过短无法锁紧、或是过长导致线缆弯折半径不足的问题。侧置接口的高度位置也做了优化，当器件并排安装在机柜内时，相邻器件的侧接口之间留有足够的操作空间，插拔测试线缆时不会受到相邻器件的干扰。

　　在功能实现的结构设计上，内部耦合传输线的固定结构采用低介电损耗的绝缘支撑件，支撑件的位置避开了耦合电场的强分布区域，减少支撑介质对耦合度的影响，同时可以保证内部传输线在振动、冲击环境下不会出现位置偏移，维持稳定的耦合性能。腔体内部的边角位置做了圆弧过渡处理，避免出现尖锐棱角导致的电场集中，提升大功率信号传输时的击穿阈值，满足高功率工况下的使用可靠性。接口内导体与内部传输线的连接采用压接加焊接的双重固定方式，既保证了导电连接的可靠性，也减少了连接位置的接触电阻，降低大功率传输时的局部发热。

　　实际使用中，这类定向耦合器可以串接在发射机与天线之间的信号通路上，在不影响主信号传输的前提下，按照固定的耦合度提取一小部分信号，用于实时监测发射功率、信号频谱质量，也可以用于反射信号的取样监测，判断天线端的匹配状态。结构设计上充分考虑了户外基站、室内机房、移动测试平台等不同场景的使用需求，整体金属壳体具备足够的结构强度，常规的磕碰、挤压不会导致内部结构变形，表面的导电氧化处理可以在潮湿、多尘的环境下长期使用，不会出现壳体锈蚀、接触不良的问题。对于结构设计从业者来说，这类射频无源器件的建模重点在于接口的同轴度控制、腔体屏蔽结构的连续性设计、安装尺寸的通用性匹配，建模过程中需要严格控制各接口的位置公差，保证实际加工装配后，各接口的连接精度满足射频性能要求，同时腔体的壁厚设计要兼顾屏蔽效能、散热能力与整体重量，避免壁厚过薄导致屏蔽不足、或是壁厚过大增加不必要的重量与材料成本。
