双轴承座连接式螺母板结构设计

　　在各类需要直线往复传动、精准位移调节的工业设备场景中，这类带双轴承安装位的一体式螺母板是承担传动载荷、保障运动平顺性的核心连接构件，常见于包装生产线的推料机构、纺织设备的排线调节单元、小型自动化专机的滑台进给模组，以及非标工装的位置微调组件中，区别于普通平板式螺母安装座，该结构将传动螺母的承载基体与导向轴承的安装支座做了一体化设计，省去了传统分体装配需要额外配做的连接紧固件与定位销，从根源上降低了多零件拼接带来的累计装配误差，也减少了设备长期运行中连接松动的风险。从实际功能逻辑来看，该构件的核心作用是将旋转传动副的直线输出力稳定传递到执行端，两个对称布置的轴承安装位，用来压装带自润滑属性的翻边轴承，轴承内圈可穿装固定导向光轴，

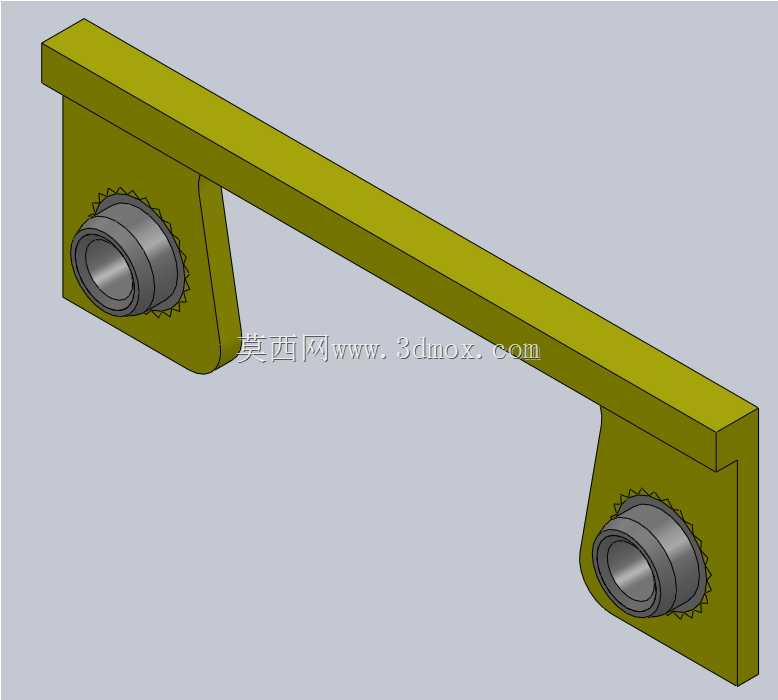

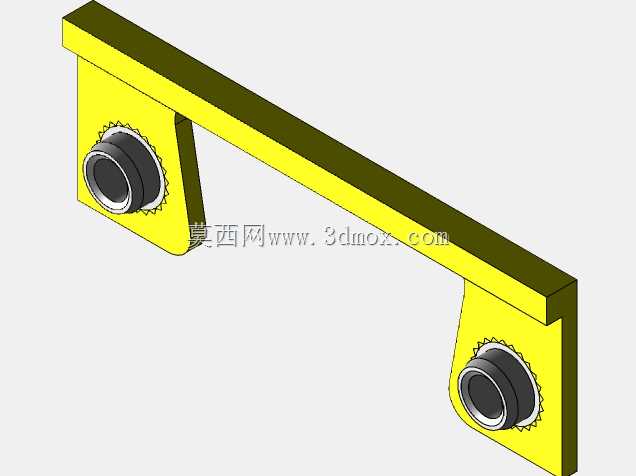

　　让整个螺母板在沿光轴做直线往复运动时，不会出现偏摆、卡滞的问题，哪怕承受一定的侧向载荷，也能通过双轴承的支撑跨度分散受力，避免单侧受力导致的轴承过早磨损、光轴拉毛等故障。设计阶段首先要匹配对应规格传动螺母的安装尺寸，图中适配的是DB9.4-40规格的传动螺母，螺母安装位的止口深度要严格控制，既要保证螺母装入后端面与安装面完全贴合，不能出现虚接导致的传动间隙，也要避免止口过深导致螺母法兰被压变形，影响滚珠或者螺纹副的正常运转。两个轴承安装位的同轴度是整个零件加工的核心公差要求，需要在一次装夹中完成两个安装孔的镗削加工，同轴度公差控制在0.02mm以内，否则轴承压装后会出现内圈别劲，运动阻力陡增，甚至会在运行中出现异响、发热的问题。

　　连接两个轴承座的横梁部分，截面采用矩形结构设计，壁厚根据额定传动载荷做了匹配，在满足整体刚性的前提下尽可能做了轻量化处理，避免运动部件自重过大导致的驱动负载冗余，横梁与两侧轴承座的连接位置做了圆弧过渡，避免直角处的应力集中，在设备频繁往复启停、承受冲击载荷时，不会出现焊缝或者基体开裂的问题。安装边界方面，两个轴承安装位的中心距要匹配设备导向光轴的跨距，安装时先将轴承压入两侧的安装孔内，翻边端面与轴承座外侧端面完全贴合，再将传动螺母从横梁下方的安装位装入，用紧固件锁紧后，整体穿入两根平行的导向光轴，最后将螺母与丝杆传动副啮合，安装过程中要保证两根导向光轴的平行度公差在0.05mm/100mm以内，否则会大幅增加运动阻力，

　　缩短构件的使用寿命。日常运维中，只需要定期给轴承和传动螺母补充润滑脂，检查连接紧固件是否松动即可，一体式的结构设计也让后期的拆换维护更加便捷，不需要反复调整多个拼接零件的位置精度，拆换后只需要重新校验丝杆与螺母的同轴度就能快速恢复设备运行。这类结构相比分体式的螺母安装组件，整体刚性提升30%以上，装配工时能缩短近一半，尤其适合在行程中等、载荷不大但对运动平顺性要求较高的自动化设备中使用，能够有效降低设备的装配调试成本，减少长期运行的故障点。
