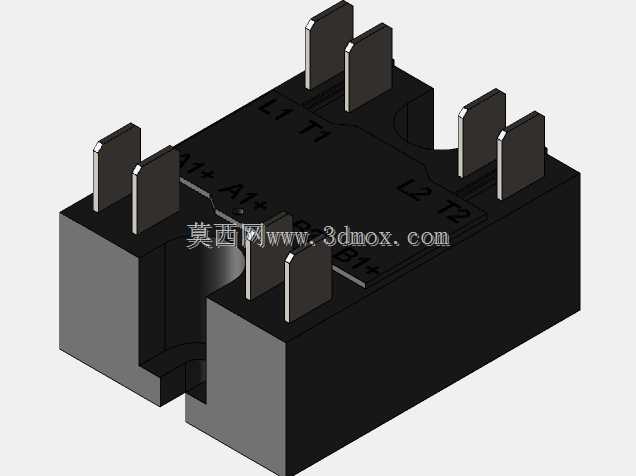

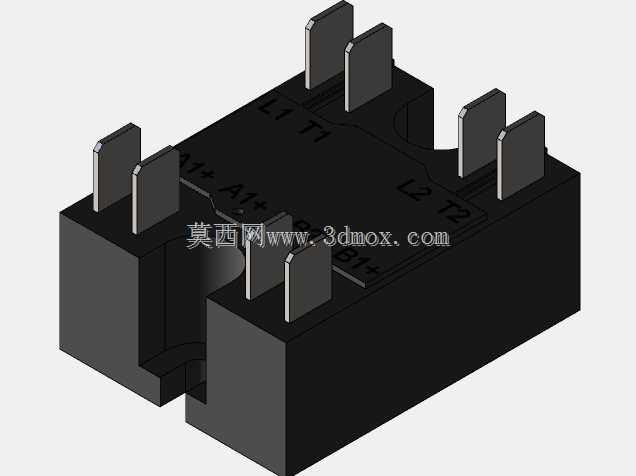

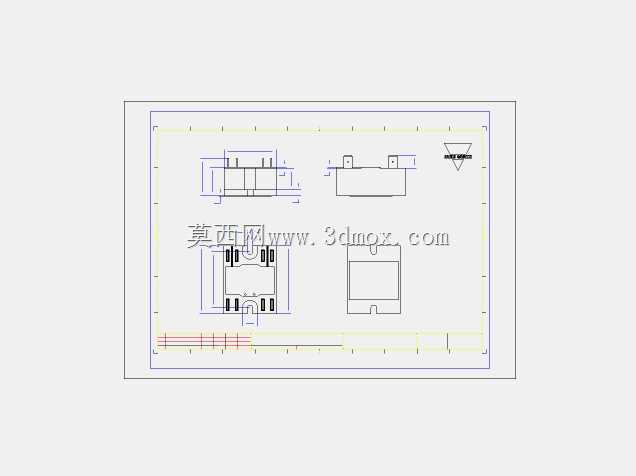

佳乐RA2A48D25固态继电器三维结构

　　在工业自动化控制回路的设计选型中，这类双路常开型固态继电器是替代传统电磁继电器实现负载通断控制的常用器件，尤其适配加热温控、电机软启、照明回路通断这类需要频繁动作、无触点火花的应用场景，相比同规格电磁继电器，它没有机械触点的磨损问题，开关寿命可达电磁式的百倍以上，同时工作过程无机械噪音，适配洁净车间、防爆工况这类对电火花、噪音有严格限制的使用环境。从结构设计来看，这款器件采用环氧灌封的一体式壳体，主体基材为耐高温阻燃工程塑料，壳体两侧预留的半圆安装孔是为了适配标准DIN导轨或者面板螺丝固定的安装需求，安装孔的中心距、孔径尺寸完全匹配工控行业通用的固态继电器安装规范，设计时不需要额外定制安装支架，直接沿用现有柜体的安装位即可完成装配。

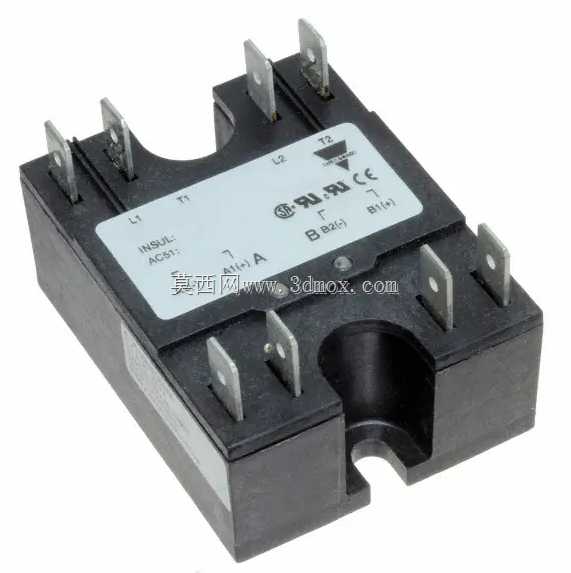

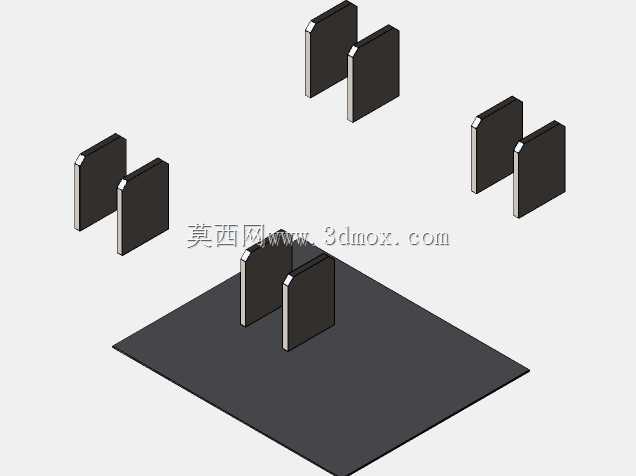

　　器件的主回路接线端采用插片式接线端子，端子排布在壳体两侧，每侧三个端子分别对应两路主回路的进出端，端子的插片厚度、宽度适配标准6.3mm冷压接线端子，接线时不需要额外焊接，压接后直接插入即可完成电气连接，这种排布方式也能拉大主回路进出线的电气间隙，避免高压工况下出现拉弧短路的问题。器件正面的标识区域清晰标注了耐压等级、额定电流、认证标识，建模时这些标识区域做了微凹的丝印位处理，还原实物的丝印工艺细节，壳体表面的散热筋结构是设计时需要重点还原的部分，这类25A规格的固态继电器工作时的导通压降会产生一定热量，壳体底部的平面是贴合散热面的安装基准面，建模时严格保证该平面的平面度公差，避免装配时和散热片之间出现间隙导致热阻过大，

　　影响器件的带载能力。从功能特性上看，这款SPST-NO结构的固态继电器，控制回路和主回路之间采用光电隔离设计，控制端只需要很小的直流驱动电流即可触发主回路的导通，建模时还原了内部功率模块的安装位置，虽然外部看不到内部芯片结构，但壳体内部的腔体尺寸完全匹配实物的灌封空间，做装配仿真时可以准确模拟器件在柜体内的占位，避免和周边的线槽、其他电气元件出现干涉。在设备布局设计中，这类固态继电器通常会成排安装在散热铝型材上，相邻器件之间需要预留至少10mm的散热间隙，建模时还原的器件外形宽度、高度尺寸完全和实物一致，布局时可以直接调用模型排布，不需要反复核对实物尺寸调整安装间距。另外壳体上的定位缺口结构，是为了装配时和散热片上的定位凸台配合，

　　避免螺丝紧固时器件出现移位，保证主回路端子和接线方向的一致性，这些细节结构在建模时都做了1:1还原，能直接用于电气柜的装配干涉检查、布线仿真，也能用于设备说明书的三维配图制作，不需要额外重新测绘器件尺寸。对于做温控设备、自动化生产线电气设计的工程师来说，准确的继电器三维模型能大幅减少柜体布局的反复修改工作量，提前排查接线空间不足、散热间隙不够这类常见的设计问题，避免实际装配时出现器件装不上、接线操作空间不足的问题。
