60加仑焊接式燃油储油箱结构设计

　　在移动式动力设备、分布式发电机组、小型工程作业机械的燃油供给系统中，大容量储油单元的结构合理性直接决定整套设备的续航能力与运行可靠性，这款60加仑容量的焊接式燃油箱，正是针对中小功率动力单元长周期作业的储油需求开发的结构方案。从实际应用场景来看，这类油箱常配套于野外作业的发电焊机、小型工程牵引设备、固定式备用动力机组，既可以作为设备本体的集成储油部件，也可作为独立的外挂燃油补给单元，适配没有固定供油管网的野外施工、应急抢险、户外作业场景，能够减少作业过程中的燃油补加频次，降低非作业停机时长。

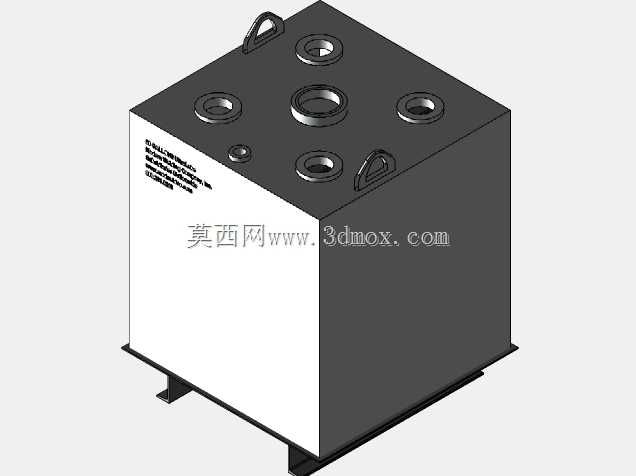

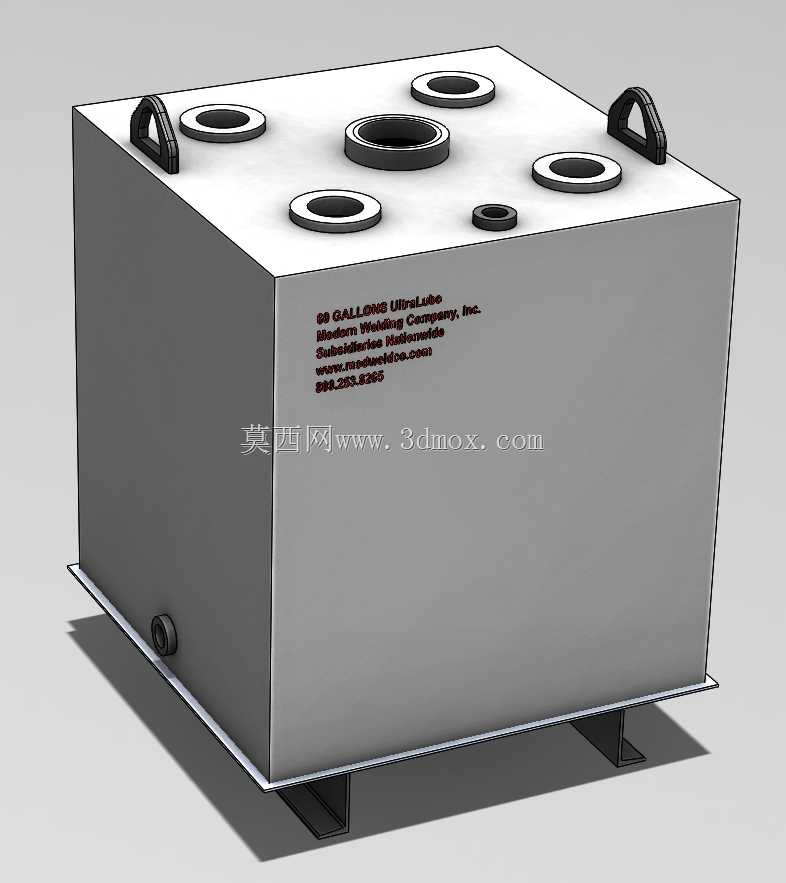

　　从功能特性来看，箱体顶部设置的多规格通油接口，分别对应主加油口、回油口、吸油口、液位传感器安装口、透气口的功能需求，不同口径的接口可以适配不同通径的管路，避免不同功能管路错接的问题，同时接口全部布置在箱体顶面，能够在箱体满油状态下完成管路拆装维护，不会出现燃油泄漏的风险。箱体侧面下部设置的排污接口，位于箱体底板的最低位置附近，日常维护时可以彻底排空箱底沉积的水分、杂质，避免杂质进入燃油供给系统造成喷油嘴堵塞、滤芯过早失效的问题。顶部对称布置的两个吊装提手，既可以满足车间装配过程中的吊装转运需求，也方便后期设备维保过程中的油箱拆装移位，提手与箱体采用满焊连接，能够承受满油状态下的整体重量，不会出现脱焊变形的问题。箱体底部的支撑脚采用折弯钢板焊接结构，将箱体主体抬离安装基面一定高度，既可以避免箱体底板直接接触安装基面造成的积水腐蚀，也可以在底部预留出排污操作的空间，同时支撑脚上预留的安装孔位，可以通过螺栓将油箱固定在设备机架上，避免设备运行过程中油箱移位、管路拉扯松动。

　　从设计思路来看，整体采用长方体焊接结构，相较于异形滚塑油箱，焊接钢板结构的抗冲击性能更强，能够适应野外作业过程中的颠簸、磕碰场景，不会因为外力撞击出现开裂漏油的问题。箱体的板材选型根据不同位置的受力差异做了区分，箱体侧壁、顶板、底板采用统一厚度的钢板，支撑脚、提手、接口座采用更厚的钢板加工，在控制整体重量的前提下保证结构强度。焊接工艺采用连续密封焊，所有拼接位置的焊缝都做了渗漏测试处理，避免长期使用过程中焊缝位置出现渗油问题。箱体顶部的接口座采用机加工后焊接的工艺，保证接口的平面度与螺纹精度，避免管路连接后出现密封不严的问题。箱体表面的标识区域预留了品牌、参数、警示标识的粘贴或丝印位置，方便后期做产品标识与安全提示。

　　从安装边界与尺寸适配来看，60加仑的容积换算后约为227升，按照常规柴油的密度计算，满油状态下的储油重量约为190公斤左右，加上箱体自身的结构重量，整体满载重量在210公斤上下，配套安装的机架需要预留对应的承重余量。箱体的长方体外形没有突出的异形结构，安装时只需要预留对应长宽高的安装空间，同时在顶部预留出加油操作、管路拆装的操作空间，底部预留出排污阀的操作空间即可，不需要额外做复杂的适配结构。箱体的支撑脚安装孔位采用对称布置，能够适配不同方向的安装需求，不需要调整油箱自身的方向就可以完成管路对接。在实际选型配套时，需要根据配套动力设备的燃油消耗率计算续航时长，60加仑的储油量对于10KW级别的柴油发电机组来说，可以支持连续120小时以上的运行，对于中等功率的移动焊接设备，也可以支持连续3个工作日以上的野外作业，完全满足常规野外施工的续航需求，不需要频繁转运燃油补给。
