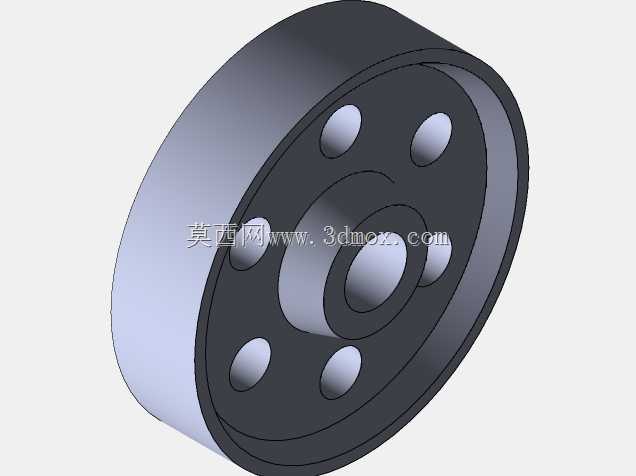

带减重孔筒式传动轮结构设计

　　这类带周向均布减重孔的筒式传动轮，常见于中小功率的带传动、轻载同步传动场景，在轻工输送设备、小型自动化生产线的动力传递单元里应用十分广泛，区别于实心轮体的厚重结构，这类轮体在满足传动强度要求的前提下，尽可能削减了非受力区域的材料冗余，能有效降低回转部件的自身惯量，减少设备启停阶段的动力损耗，同时也能降低回转支承位置的径向载荷，延长配套轴承的实际使用寿命。从结构设计逻辑来看，轮体采用筒式轮缘加中心轮毂的分体式受力架构，轮缘部分保留足够的轴向宽度与壁厚，用来匹配传动带或者啮合传动件的接触宽度，保证传动过程中接触应力均匀分布，避免局部应力集中导致的轮缘磨损过快或者形变失效；中心轮毂部分设计有阶梯式内孔，用来适配不同直径的安装轴段，

　　阶梯孔的台阶面可以作为轴上安装的轴向定位面，省去额外加装轴套定位的工序，装配时直接靠轴肩贴合就能完成轴向位置锁定，装配效率更高。周向均匀分布的六个通孔并非随意开设，孔位的分布圆直径经过受力校核，刚好落在轮缘与轮毂之间的辐板受力中性区，这个区域在传动扭矩传递过程中承受的剪切应力与弯曲应力都相对较低，开孔之后不会破坏辐板的整体受力路径，同时孔边都做了圆弧过渡处理，避免开孔带来的应力集中问题，在高速回转场景下，均布的通孔还能起到一定的空气导流作用，带走轮体与传动件摩擦产生的部分热量，降低长时间运行的温升。从安装边界尺寸来看，轮体的轴向总长度需要匹配安装位置的轴段预留空间，轮缘的外圆直径根据传动比要求确定，

　　中心安装孔的公差带一般选用H7级精度，和过渡配合的安装轴搭配，既能保证装配时的同轴度要求，又不会出现过盈量过大导致的装配困难，辐板上的减重孔直径不超过辐板径向宽度的三分之二，保证相邻孔之间的辐板筋条有足够的截面积传递扭矩，不会出现扭矩过载时筋条断裂的问题。实际应用中，这类轮体一般采用铸铁或者铝合金材质加工，铸铁材质的轮体耐磨性更好，适合长期连续运行的固定工位传动场景，铝合金材质的轮体自重更轻，适合对回转惯量要求严格的伺服传动场景，比如小型机械手的关节传动、精密输送线的分度传动单元。设计建模过程中，需要优先保证轮缘外圆与中心内孔的同轴度公差，一般控制在0.02mm以内，否则高速回转时会出现明显的径向跳动，导致传动过程产生振动与噪音，

　　辐板两侧的平面需要和中心孔轴线保持垂直，垂直度公差控制在0.03mm以内，避免安装后出现轮体偏摆，加剧传动件的单边磨损。轮缘的内侧面做了小角度的拔模斜度，如果采用铸造工艺生产毛坯，这个斜度可以方便毛坯脱模，减少后续机加工的余量，降低加工成本；如果采用棒料直接机加工成型，这个斜度也能减少材料的切除量，缩短加工工时。和实心结构的同规格传动轮相比，这种带均布减重孔的结构重量能降低30%左右，回转惯量对应降低25%以上，在频繁正反转的传动场景下，这个惯量的降低能明显减少伺服电机的负载波动，提升传动的位置控制精度，同时因为自身重量减轻，安装轴的受力状态更好，配套的轴承选型可以不用选过大的额定载荷型号，进一步降低整套传动单元的成本。在实际选型替换时，需要注意核对轮缘的宽度是否匹配所用传动件的宽度，过窄的轮缘会导致传动件接触面积不足，容易出现打滑或者跳齿问题，过宽的轮缘则会增加不必要的重量与成本；中心孔的键槽尺寸需要和安装轴的键尺寸匹配，键槽的对称度公差要符合设计要求，避免装配时键侧受力不均，长期运行出现键槽压溃的问题。
