十字轴式万向节传动结构三维设计

　　在各类需要轴线存在夹角、工作中存在相对位移的两轴传动场景中，万向节是应用极为广泛的基础传动部件，从农用机械的动力输出轴、工业输送线的传动端，到小型设备的动力传递工位，都能见到这类部件的身影。不同于刚性联轴器仅能实现同轴度极高的两轴连接，万向节可在两轴轴线存在一定偏角的状态下持续传递扭矩，补偿安装过程中产生的同轴度误差，同时抵消设备运行中因机架形变、振动带来的轴端相对位移，避免传动系统因憋劲出现轴件断裂、轴承过早损坏的问题。

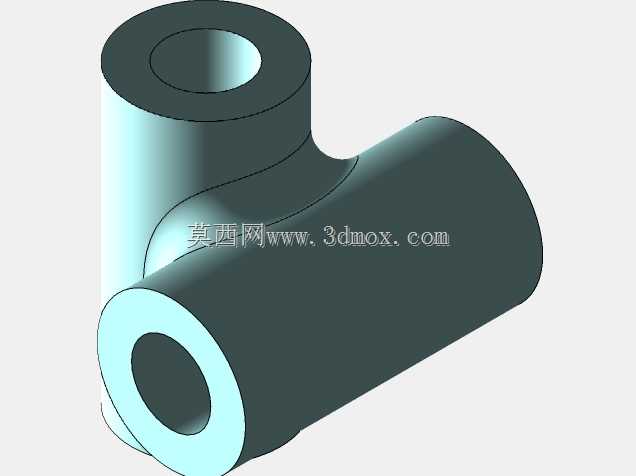

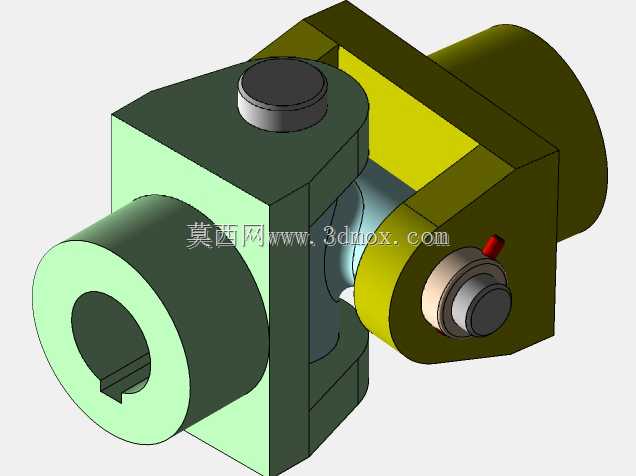

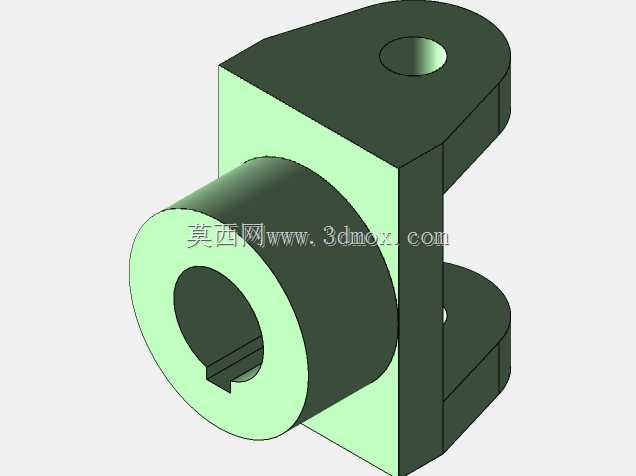

　　本次设计的十字轴式万向节，采用分体式叉架配合十字传动轴的核心结构，两端的连接轴端设计有键槽结构，可通过平键与配套的传动轴实现周向固定，传递额定扭矩时不会出现周向打滑的问题。叉架部分采用对称式结构设计，十字轴的四个轴颈分别嵌入两个叉架的安装孔内，轴颈与叉架孔位之间预留了合理的转动间隙，保证两轴存在偏角时，十字轴可在叉架内灵活转动，不会出现卡滞。从安装边界来看，两端轴段的外径、轴伸长度均按照常规中小功率传动场景的通用尺寸设计，可直接适配多数同规格的轴端安装需求，叉架的外部轮廓做了圆角过渡处理，避免安装调试过程中尖锐棱角划伤操作人员，同时减少应力集中点，提升部件在交变载荷下的结构强度。

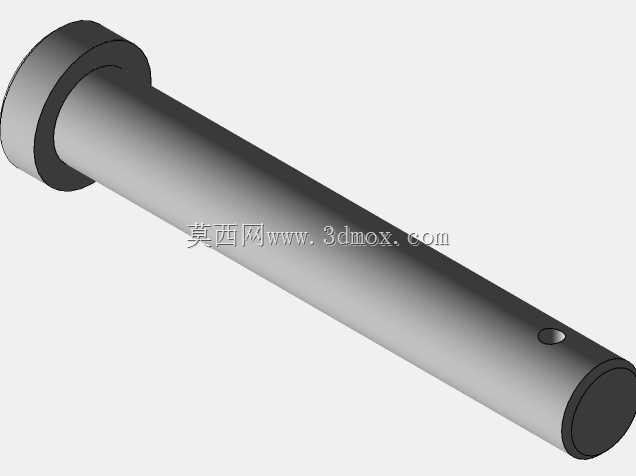

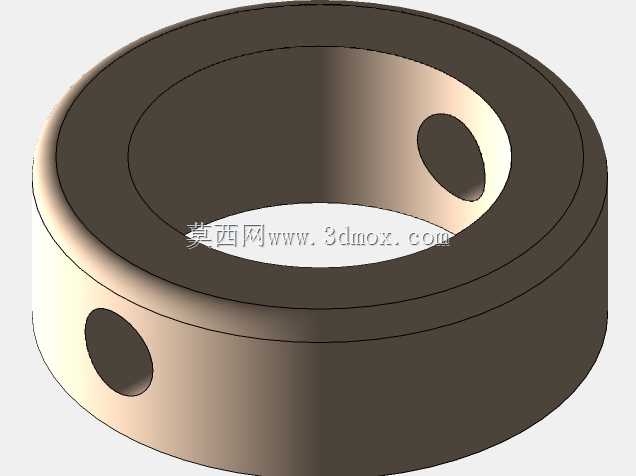

　　设计过程中优先考虑了部件的拆装维护性，十字轴的轴端设置有轴向限位结构，日常维护时仅需拆卸端部的限位件即可完成十字轴的更换，无需整体报废整个万向节部件，降低设备运维成本。叉架与轴端采用一体化结构设计，减少了额外的连接紧固件，避免长期运行中紧固件松动带来的传动失效风险。在功能特性上，该万向节可在两轴最大偏角不超过35°的工况下稳定传递扭矩，运行过程中传动阻尼小，转动灵活，可适配正反转频繁切换的传动场景，不会因传动间隙过大产生明显的回差。

　　从实际应用的角度出发，这类万向节常被用于传动系统布局紧凑、无法保证两轴严格同轴的设备中，比如小型输送机的驱动端与减速箱输出轴的连接、包装设备的动力分配工位、农用机具的动力传递路径中，都可选用该结构的万向节作为传动连接件。建模过程中对各个配合面的公差做了合理预留，轴与孔的配合间隙符合通用机械传动的公差要求，实际加工生产时可直接参考模型的尺寸参数进行工艺编制，无需二次调整配合余量。十字轴的轴颈位置预留了润滑脂加注通道的安装空间，长期运行时可定期加注润滑脂降低轴颈的磨损，延长部件的整体使用寿命。叉架的外侧平面可作为安装调试的基准面，安装时可通过百分表打表找正叉架的端面跳动，保证万向节安装后两轴的偏角在允许范围内，减少运行中的振动与噪音。
