平衡重式内燃叉车工业作业三维结构

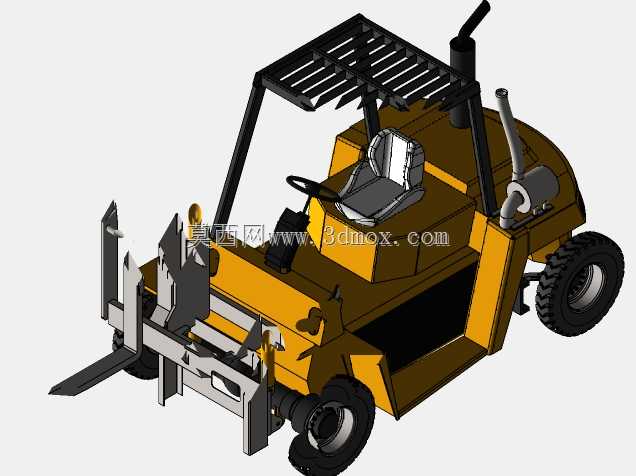

　　这款平衡重式叉车的三维结构完整还原了厂内物料搬运设备的核心构造，从实际工程应用场景来看，这类设备覆盖生产车间原材料转运、仓储库区堆垛装卸、物流场站货柜拆码垛、建筑工地零散建材短驳等多类作业场景，是厂内物流链路里衔接卸货、存储、上线、出库全环节的核心作业设备，区别于手动搬运车、前移式堆垛车，平衡重式叉车依靠尾部配重块平衡前部载荷，可适配户外不平整路面、非硬化场地的作业需求，作业灵活性更强。

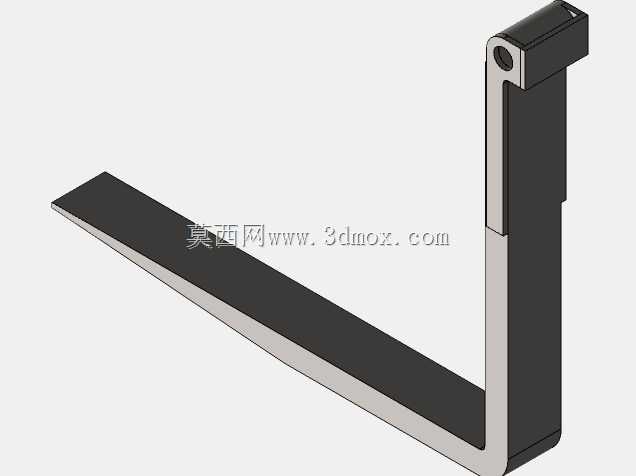

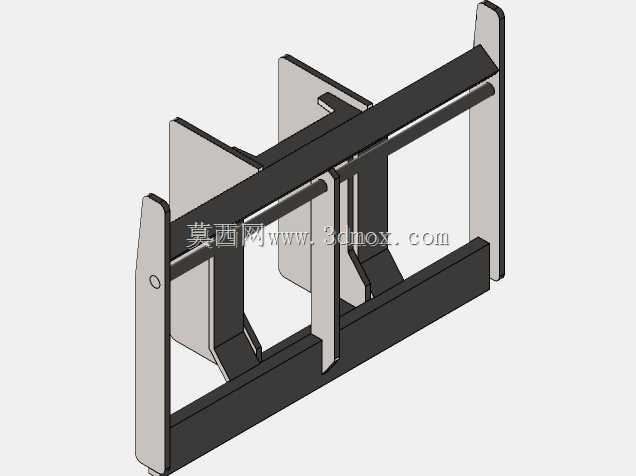

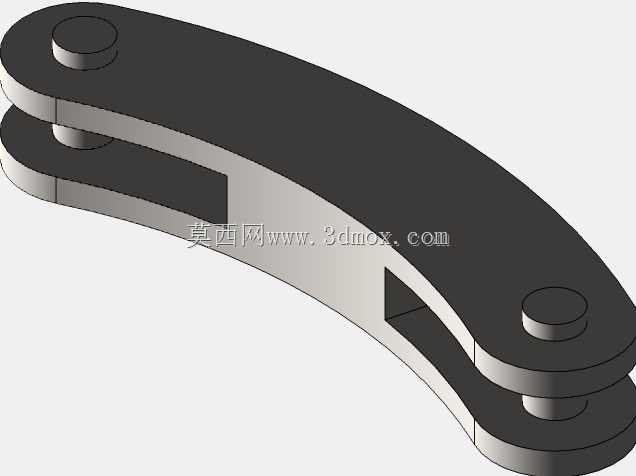

　　从设备实际用途出发，该结构的作业执行端为前部可调间距的货叉组件，常规作业时可通过叉齿插入托盘底部完成整托货物的抬升与转运，针对无托盘的散件、异形建材，也可更换属具完成夹抱、推拉、侧移等特殊作业动作，货叉的升降动作由门架总成的液压油缸驱动，起升高度覆盖常规仓储4-5米的堆垛需求，部分高位作业场景下可通过选配多级门架实现10米级的高位堆垛，能将仓库平面存储的空间利用率提升40%左右，大幅压缩仓储环节的土地成本投入。

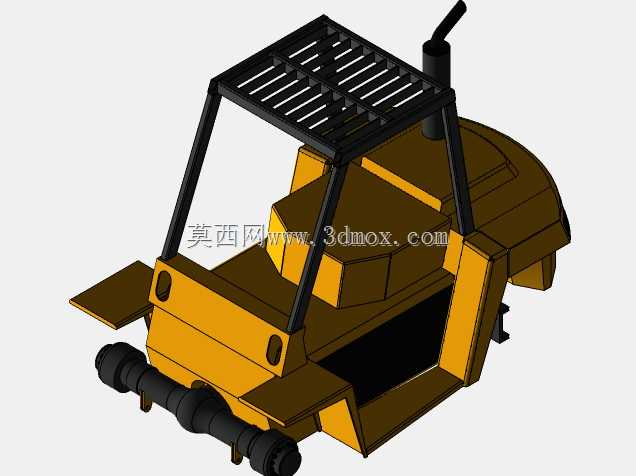

　　产品功能特性的设计上，该结构完整还原了内燃叉车的核心系统布局：驾驶区采用顶置防护架结构，可避免高空坠物对驾驶人员的伤害，防护架的栅格间距经过人体工程学验证，既不遮挡驾驶人员向上观察货叉作业的视线，也能阻挡直径超过10cm的坠物冲击；座椅采用悬浮式减震结构，适配厂内非平整路面的颠簸工况，降低长时间作业的驾驶疲劳；转向系统采用后轮转向结构，转弯半径更小，可在3米左右宽度的通道内完成转向作业，适配狭窄车间、密集仓储货架区的通行需求；动力舱布置在车辆中部，排气系统高位引出，避免作业时扬尘影响驾驶视线，尾部的平衡重块采用铸铁整体浇筑结构，根据额定起重量匹配对应重量，确保满载作业时整车纵向稳定性达标，不会出现前倾翻风险。

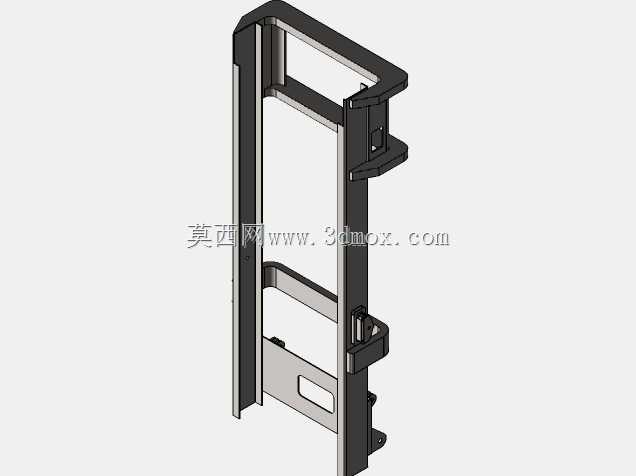

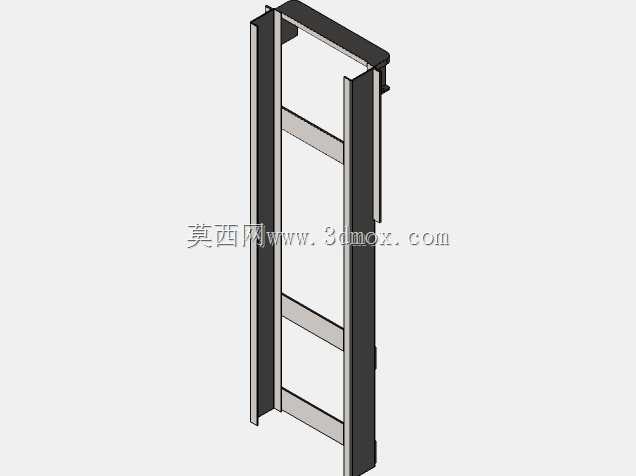

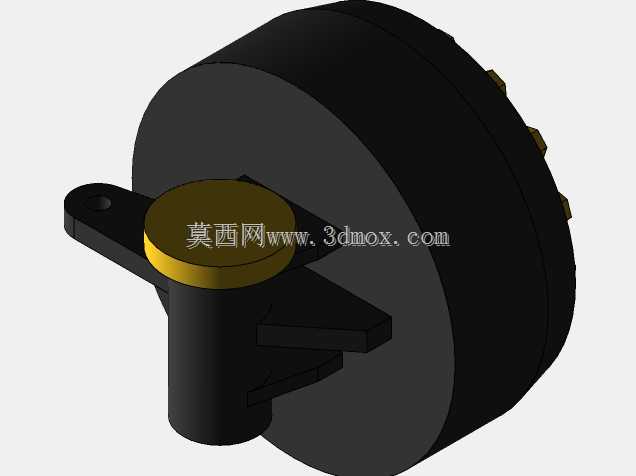

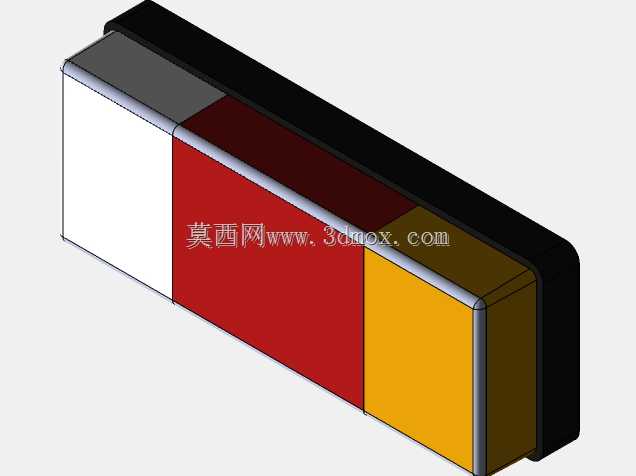

　　从设计思路层面拆解，该三维结构的建模逻辑完全遵循实车的装配层级：首先搭建整车的车架主体作为安装基准，车架采用箱型焊接结构，兼顾承载强度与轻量化需求，前部预留门架安装的铰接点位，中部预留动力总成、液压油箱、燃油箱的安装空间，尾部预留平衡重块的安装接口；其次搭建门架系统，采用内外门架嵌套的结构，配合滚轮组实现升降动作的顺滑导向，液压管路沿门架侧边布置，避免升降过程中出现管路剐蹭；之后搭建驾驶操纵系统，将方向盘、操纵杆、座椅、踏板的位置按照人体工程学参数布置，确保驾驶人员在正常坐姿下可触及所有操纵部件，视野覆盖前部货叉作业区域与两侧通行区域；最后完成行走系统、覆盖件、排气系统等附属部件的装配，所有部件的安装边界都预留了合理的装配间隙，比如轮胎与轮罩的间隙预留了颠簸工况下的跳动量，液压管路与结构件的间隙预留了振动工况下的避让空间，避免实车装配时出现干涉问题。

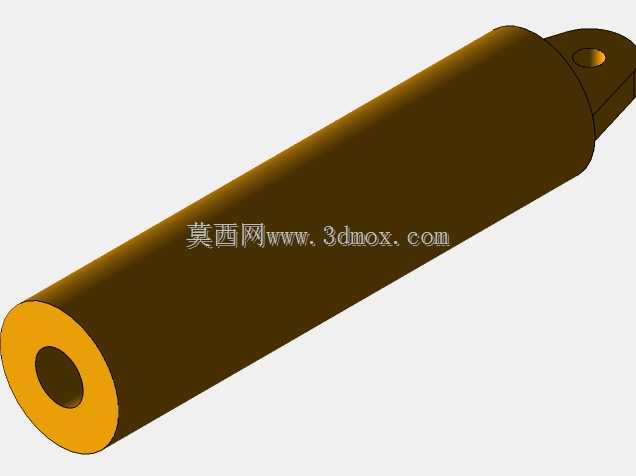

　　外形尺寸与安装边界方面，该结构的整车长度包含货叉在内约3.8米，不含货叉的车体长度约2.8米，整车宽度约1.2米，护架顶部高度约2.2米，最小离地间隙约150mm，可适配大部分厂区的限高、限宽通道要求；安装边界上，门架与车架的铰接点采用销轴连接，销轴直径与安装孔位的配合公差按照H8/f7的间隙配合设计，便于后期维护拆卸，液压油缸的安装支座采用螺栓连接结构，螺栓强度等级选用8.8级，满足满载起升时的载荷强度要求，车轮的安装孔位按照标准叉车的轮辋参数设计，可直接适配通用的充气叉车轮胎，后期更换配件无需额外定制。

　　从作业逻辑来看，该设备的作业循环为：行驶至货物停放位置→调整货叉间距与高度→货叉插入托盘底部→起升货叉至安全高度→门架后倾稳定载荷→行驶至目标位置→调整门架垂直度→下降货叉完成堆垛或卸货→货叉退出返回作业起点，整个循环的动作逻辑在三维结构中都预留了对应的运动副，可直接用于运动仿真验证，检查作业过程中是否存在部件干涉、运动行程不足等问题，为后续的结构优化、生产出图提供可靠的三维模型基础。
