U形钩夹机械连接紧固零件结构设计

　　在各类工业设备的连杆传动、管线固定、部件铰接场景中，这类U形钩夹是应用频次极高的连接类零件，很多一线结构设计人员在做整机排布时，往往会忽略这类小零件的受力校核，最终导致设备运行过程中出现夹持松脱、铰接位磨损过量的问题，反而拖慢了整体项目的调试进度。从实际应用场景来看，这类零件既可以用在轻工自动化设备的连杆传动末端，作为执行件与驱动件的铰接连接载体，也可以用在工程机械设备的液压管线排布中，作为硬质油管的夹持固定座，部分户外运维的工装夹具上，也会采用这类结构作为快拆式的连接卡扣，适配不同工况下的快速装拆需求。

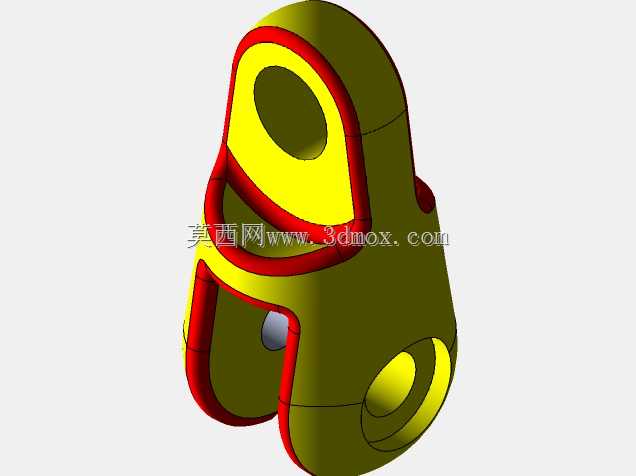

　　从功能特性上看，这个零件的U形开口结构是核心设计点，开口侧的两个同轴通孔用来穿装铰接销轴，实现与相邻部件的转动配合，零件主体侧的垂直通孔则用来穿装固定螺栓或者连接另一路的铰接轴，两个方向的孔位轴线呈空间垂直排布，能够实现两个垂直方向的力传递与转动自由度释放，相比普通的平板式铰接座，这种U形环抱的结构在承受径向拉压载荷时，应力分布更均匀，不会出现平板耳座单侧应力集中导致的断裂问题。零件边缘的加厚凸缘设计，是针对销轴孔位的磨损问题做的强化处理，孔位周边的壁厚比主体壁厚高出近40%，既可以增加销轴与孔壁的接触面积，降低单位面积的接触压强，减少长期转动带来的磨损失效，也能在零件承受冲击载荷时，避免孔位边缘出现应力开裂。

　　做这个零件的结构设计时，首先要明确安装边界的尺寸约束：U形开口的宽度需要匹配被夹持部件的厚度，预留0.2-0.5mm的装配间隙，避免装配时出现卡滞，同时开口宽度不能过大，否则会导致铰接销轴承受额外的弯曲载荷，缩短销轴的使用寿命；两个同轴铰接孔的同轴度公差需要控制在0.02mm以内，否则穿装销轴后会出现转动卡涩，甚至在运行过程中出现别劲的问题，加速孔位与销轴的磨损；主体侧的垂直通孔与铰接孔的轴线垂直度公差要控制在0.03mm以内，保证垂直方向安装的连接件不会出现偏斜，避免连接螺栓承受额外的剪切力。

　　从外形尺寸的设计逻辑来看，零件的整体外轮廓没有多余的冗余结构，所有的曲面过渡都是为了降低应力集中，U形内侧的圆弧过渡半径不能小于零件主体壁厚的1.5倍，避免在转角位置出现应力集中点，在承受交变载荷时引发疲劳裂纹。零件的壁厚设计需要匹配实际的承载需求，常规轻载工况下主体壁厚取8-10mm即可满足10kN以内的拉压载荷需求，如果是重载工程机械场景，壁厚需要提升到15mm以上，同时还要在孔位位置加装耐磨衬套，进一步提升零件的使用寿命。

　　实际选型应用时，还要注意零件的安装空间预留：U形结构的外侧需要预留至少3mm的装配操作空间，方便销轴的穿装与卡簧的固定，垂直通孔的轴线方向要预留足够的螺栓拆装空间，避免出现螺栓无法拧紧的问题。很多新手设计人员在做这类零件建模时，往往只关注外形的相似度，忽略了公差配合与工艺性的要求，比如孔位的倒角没有做，导致销轴装配时刮伤孔壁，或者零件的拔模斜度没有设置，导致后续开模或者机加工时出现装夹困难的问题，这个模型在结构细节上已经把这些工艺倒角、过渡圆角都做了完整的还原，能够直接作为同类型零件设计的参考模板，只需要根据实际的承载需求调整对应尺寸参数，就能快速适配不同的设备应用场景，减少重复建模的工作量，也能避免因为结构细节缺失导致的后续加工、装配问题。
