推拉式快速夹钳肘节夹紧工装结构

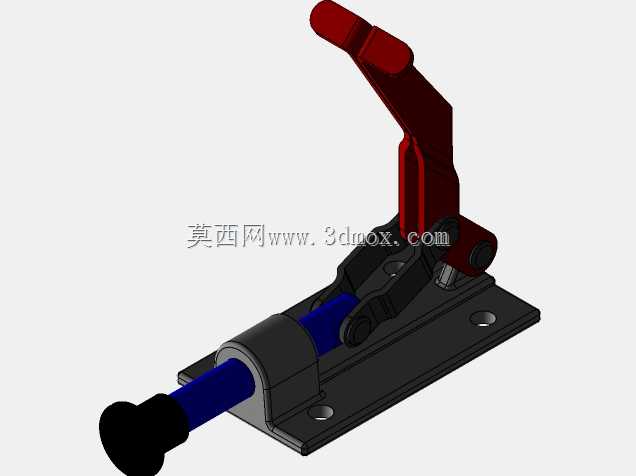

　　在工装夹具的实际应用场景里，这类推拉式肘节夹紧结构的出场率极高，不管是小型焊接工装的工件定位、装配线的工序固定，还是木质加工、五金件冲压后的辅助装夹，都能看到它的身影。和螺旋压紧、气动压紧的结构不同，它不需要额外接气源电源，纯手动操作就能实现快速的夹紧与松开，单步操作的行程控制在适配多数工装的常用范围，操作人员扳动红色手柄的过程中，内部的连杆结构会跨过死点位置，一旦到达锁紧工位，哪怕承受加工过程中的振动载荷，夹头也不会出现松脱的情况，这也是肘节结构最核心的力学优势。

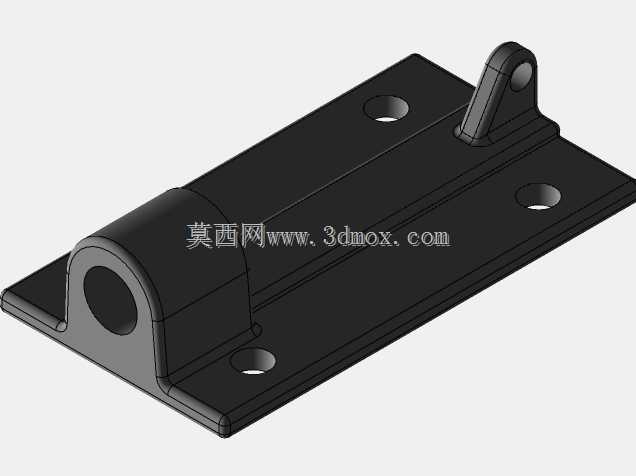

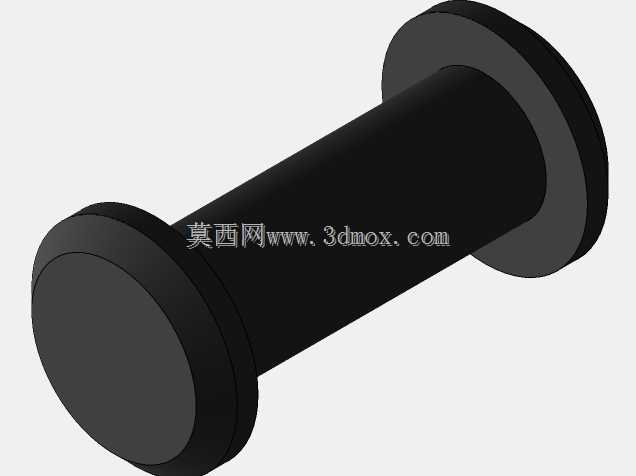

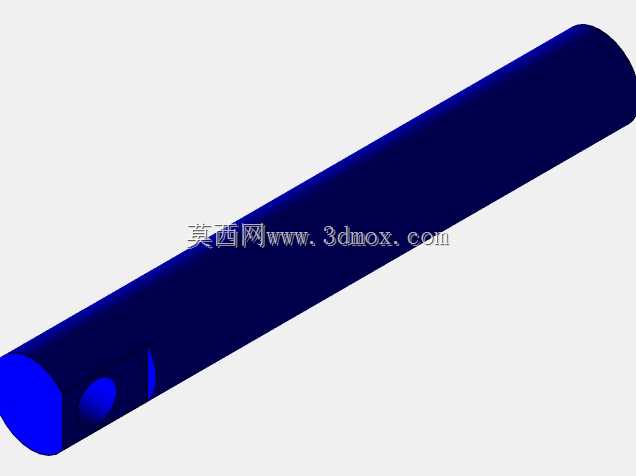

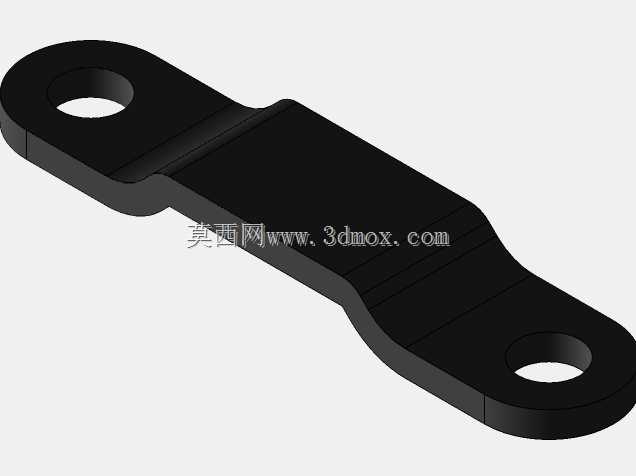

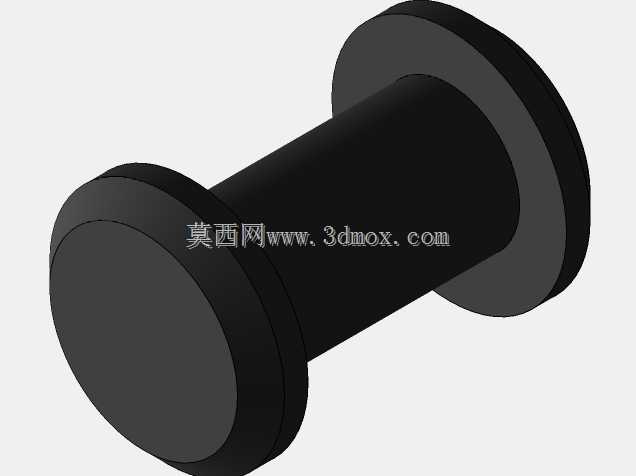

　　从结构设计的思路来看，整个夹钳的受力路径做了明确的分层：底部的安装底板承担全部的支撑载荷，两个对称的安装孔用来和工装台面做螺栓固定，孔位的间距按照通用工装的安装模数做了匹配，不需要额外做转接板就能直接装在现有工作台面上。中间的连杆组是整个结构的核心传动部分，每一处铰接点的销轴都做了限位设计，避免反复扳动过程中出现销轴窜动的问题，手柄的施力角度经过反复校核，操作人员站在工装侧面操作时，手腕不需要做过度弯折的动作，单次扳动的施力大小控制在普通人单手可轻松操作的范围，不会出现需要借助外力敲击才能锁紧的情况。前端的推拉压杆是直接和工件接触的施力部分，压杆端部的橡胶头可以避免硬接触刮伤工件表面，同时还能在一定范围内补偿工件的尺寸公差，哪怕工件的装夹面存在0.5mm以内的尺寸偏差，也能保证足够的夹紧力，不会出现压不实的情况。

　　实际选型使用的时候，首先要确认安装边界：整个夹钳的底板长度、宽度尺寸适配多数小型工装的安装空间，压杆的伸出行程可以满足常规厚度工件的装夹需求，锁紧状态下压杆的推力能够覆盖多数轻载加工场景的夹紧力要求，比如PCB板测试工装、小型铝件的铣削辅助装夹、线束装配的工位固定这类场景，它的夹紧力完全够用。如果是重载的切削加工场景，就需要选更大规格的同类型结构，但这个规格的夹钳在民用加工、小型设备装配、非标工装搭建的场景里适配性极强。

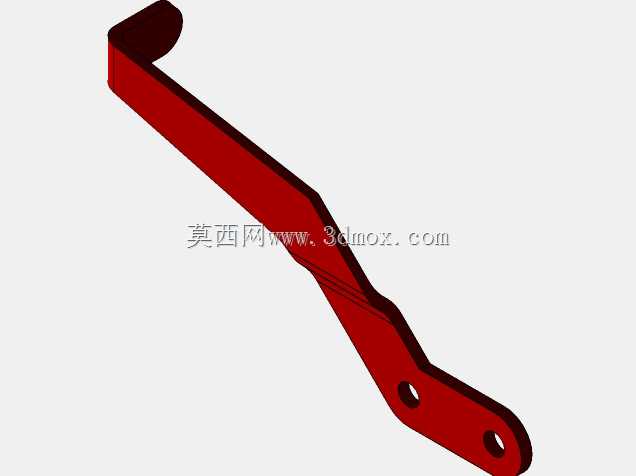

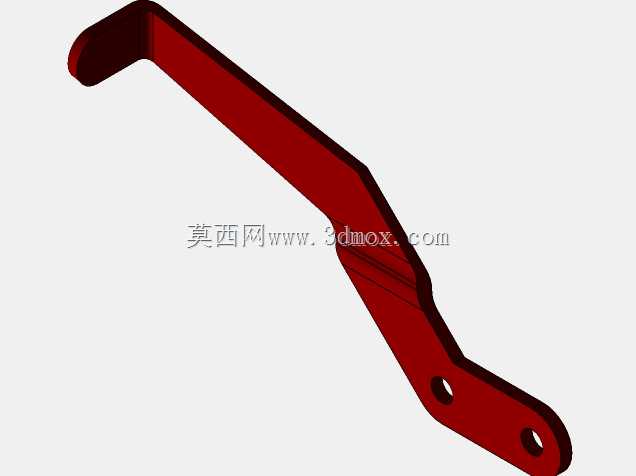

　　设计这类结构的三维模型时，要特别注意铰接点的间隙配合参数，每一处转动副的间隙不能过大，否则手柄扳动的时候会出现明显的旷量，长期使用后锁紧精度会快速下降；也不能间隙过小，否则没有润滑的情况下反复扳动会出现卡滞，尤其是在车间有切削液、粉尘的环境里，过小的配合间隙很容易被杂物堵死导致操作不畅。另外手柄的外形做了圆弧过渡处理，没有尖锐的棱角，操作人员快速操作的时候不会划伤手掌，红色的表面处理也能在工装台面上快速识别操作位置，减少找操作件的时间。压杆的导向部分做了足够长度的铜套衬套，避免压杆反复推拉过程中出现偏磨，保证压杆始终沿直线方向施力，不会因为侧向分力导致压杆弯曲，长期使用的可靠性更高。

　　很多刚接触工装设计的工程师容易忽略这类标准夹钳的安装尺寸预留，要么是安装孔位和现有工装的孔距不匹配，要么是手柄的扳动空间留得不足，导致夹具装好之后手柄扳不动，或者扳动的时候和旁边的工装部件产生干涉。这个模型的结构把所有运动部件的极限位置都做了明确的呈现，设计工装的时候直接调取这个模型装配进去，就能提前检查手柄的扳动行程范围内有没有其他部件干涉，压杆伸出到最长和最短位置的时候能不能适配工件的装夹尺寸，底板的安装孔能不能和工装台的T型槽或者预做的螺纹孔对齐，省去了自己测绘建模的时间，也能避免因为尺寸测量错误导致的工装加工返工。

　　从维护的角度来说，这种结构的易损件只有铰接点的销轴和前端的压头，日常使用的时候只需要定期在铰接点滴少量润滑油，就能保证长期操作的顺畅性，哪怕出现销轴磨损的情况，也只需要更换同规格的销轴就能恢复精度，不需要整个夹钳报废，使用成本很低。和气动夹紧元件相比，它不需要布置气管、电磁阀，也不需要考虑气源压力波动导致的夹紧力不足问题，在没有气源的小型加工车间、户外临时装配场景里，这种手动夹钳的适用性反而更强，不会因为配套设施不全就无法使用。
