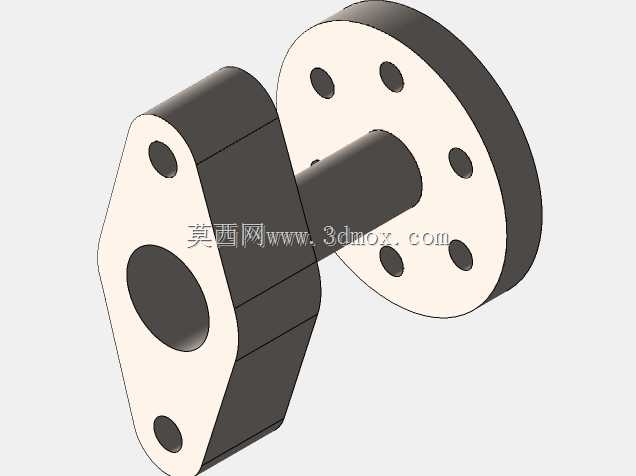

带菱形安装座法兰连接轴组件

　　这类带异形安装座的法兰连接轴组件，在低压流体输送管路、小型液压动力单元的油路接驳、试验台架的介质通路搭建场景中十分常见，核心作用是实现不同通径、不同安装界面的管路与功能部件的刚性对接，同时保证对接位置的密封性能与连接强度，避免介质泄漏、连接松脱等问题。

　　从结构设计逻辑来看，组件一端采用菱形两孔安装座，这种结构相比圆形法兰更节省安装空间，适合安装面空间受限、周边有其他部件干涉的工况，两个安装孔的孔距经过匹配常用的安装面板开孔规格，安装时不需要额外加工适配的转接板，直接通过螺栓穿过安装孔锁紧即可完成固定，安装座端面预留的密封槽可适配O型密封圈或者平垫片，压紧后能实现端面静密封，应对1.6MPa以下的流体压力完全足够。另一端的圆形法兰采用六孔均布设计，这种设计适配常规的圆形法兰对接标准，六个螺栓孔均匀分布在法兰盘圆周上，锁紧后螺栓受力均匀，不会出现局部应力集中导致的法兰变形，法兰盘的厚度经过受力校核，在螺栓额定锁紧力矩下不会发生翘曲，保证密封面的平面度始终维持在密封要求范围内。

　　中间的连接轴段为中空结构，内部通孔作为介质流通的通道，轴段的外径根据流通通径匹配，壁厚经过强度计算，既能承受内部介质的压力，也能承受两端安装时产生的轴向拉压力，不会出现轴段变形导致通径缩径、介质流动阻力增大的问题。轴段与两端的安装座、法兰盘采用一体化结构设计，相比焊接拼接的结构，不存在焊缝腐蚀、焊缝泄漏的隐患，整体结构强度更高，适合有一定振动的工况使用，比如移动设备上的管路连接、小型动力设备的油路对接，长期使用也不会出现焊缝开裂的问题。

　　在安装边界方面，菱形安装座的两个安装孔中心距适配常用的40mm、50mm面板安装孔距，安装座的外轮廓最大宽度控制在65mm以内，安装时只需要在安装面板上开出对应直径的过流孔，以及两个对应位置的螺栓过孔即可完成固定，不需要对安装面板做大面积的加工。另一端圆形法兰的外径适配DN25规格的常规法兰尺寸，六个安装孔的分度圆直径与标准DN25法兰完全匹配，可直接与同规格的标准法兰、阀门、泵体接口对接，不需要额外制作转接法兰。中间连接轴段的长度可根据实际安装的间距需求调整，本次建模的轴段长度为80mm，适合两端安装面间距在75-85mm之间的安装场景，轴段外圆做了倒角处理，安装时不会刮伤安装面板上的过孔密封圈，也方便安装时的对位调整。

　　实际使用过程中，这类组件的材质可根据输送介质的特性选择，输送常规液压油、冷却水时可采用45号钢表面做发黑处理，成本低且强度足够；输送腐蚀性介质时可更换为304不锈钢材质，不需要额外做表面处理即可满足防腐蚀要求。安装时需要注意，菱形安装座端的螺栓锁紧要采用对角交替锁紧的方式，避免安装座单边受力导致密封面压偏泄漏；圆形法兰端的螺栓锁紧力矩要符合对应规格螺栓的额定力矩要求，不要超力矩锁紧导致法兰盘变形，也不要力矩不足导致密封压不紧出现泄漏。另外，中空通道的内壁做了光滑过渡处理，没有台阶或者锐角，介质流动时不会产生紊流，也不会残留介质杂质，适合输送有清洁度要求的介质，比如润滑系统的润滑油、冷却系统的冷却液，长期使用也不会出现杂质堆积堵塞通道的问题。

　　从建模练习的角度来看，这类组件涵盖了拉伸、切除、倒角、阵列等常用的SolidWorks建模特征，建模过程中需要注意两端安装结构的同轴度要求，保证中间轴段的轴线与两端密封面的垂直度，否则安装后会出现密封面倾斜、螺栓受力不均的问题，建模时通过基准轴、基准面的约束来保证各特征的位置精度，也能帮助建模者熟悉机械零件设计中形位公差的实际意义，理解安装接口尺寸匹配的重要性，避免建模完成后出现实际安装无法对位的问题。
