骨科外固定支架配套接骨钢板结构设计

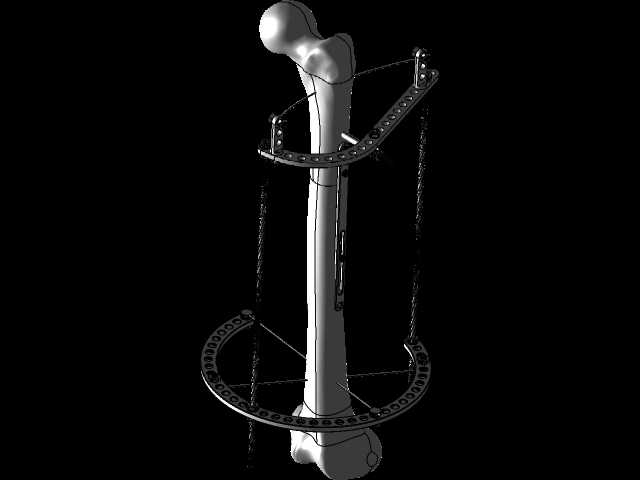

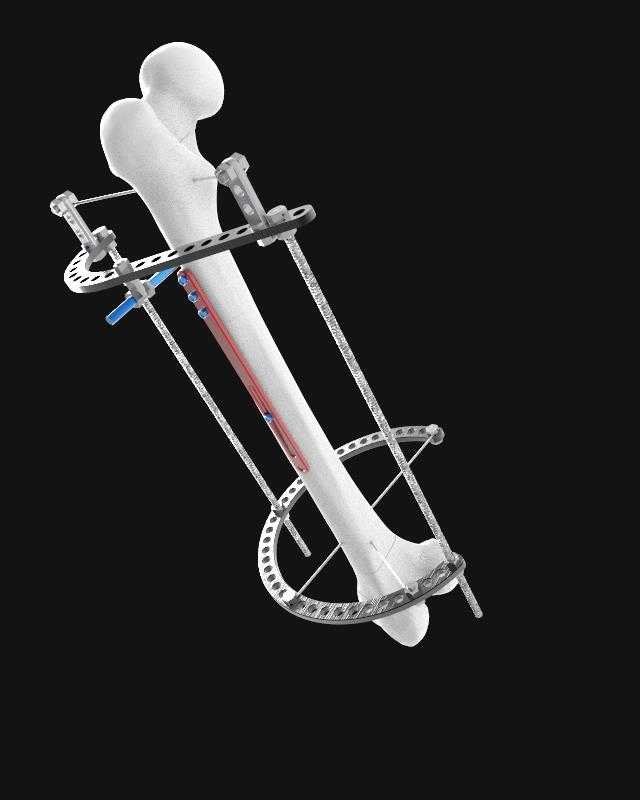

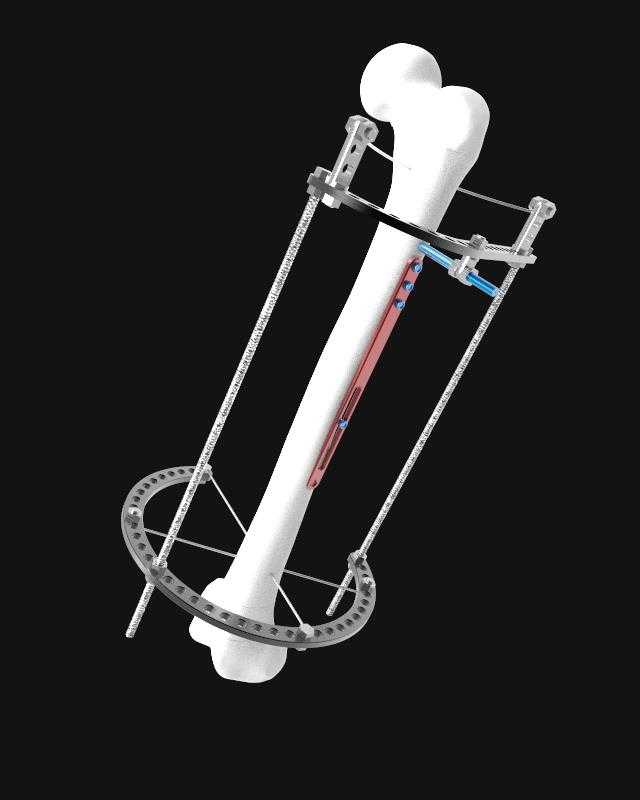

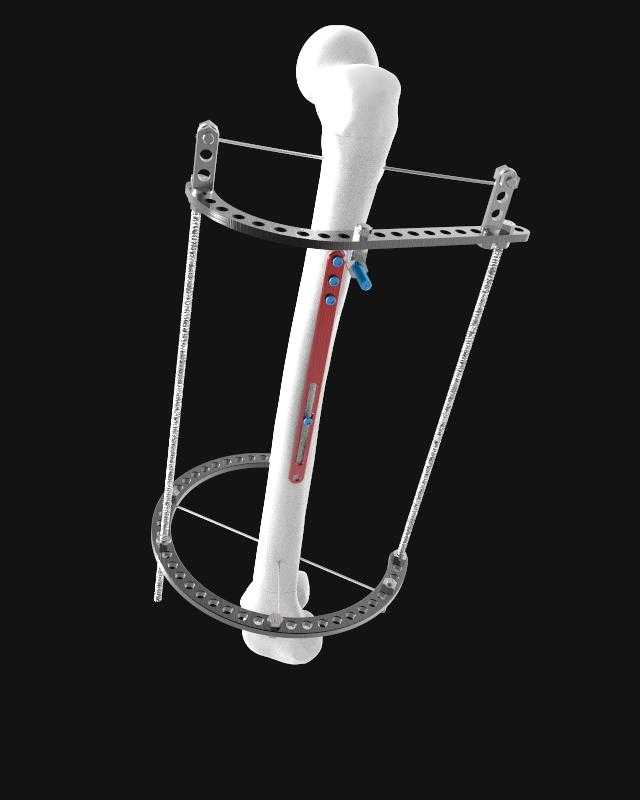

　　在骨科临床的创伤救治、肢体矫形以及骨缺损修复场景中，外固定支架搭配内固定钢板的组合方案，一直是处理复杂长骨骨折、骨不连、肢体短缩畸形的核心技术路径之一，这套结构的三维设计完全围绕临床实际操作需求展开，从固定逻辑到安装边界都做了针对性的适配。整套装置分为环形外固定架与配套髓外侧钢板两个核心部分，环形架采用上下双环配合可调支撑杆的结构，环体上均匀排布的钉孔用于穿入骨圆针与半针，实现对骨骼远近端的跨区域稳定固定，支撑杆的螺纹调节结构可以在术后实现缓慢的骨断端牵开，满足骨延长手术的逐步撑开需求，避免一次性牵拉造成的软组织损伤。配套的钢板贴合长骨的生理弧度设计，板体上的锁定孔可以配合锁定螺钉实现对骨折断端的加压固定，

　　钢板表面的防滑纹理设计可以避免植入后与骨面之间出现微动，降低骨不连的发生概率。从设计思路上看，这套结构首先要解决的是固定稳定性与软组织相容性的平衡，外固定架的环体采用轻量化的镂空设计，在保证结构刚度的前提下尽可能降低整体重量，减少患者佩戴过程中的负重感，环体边缘做了圆弧钝化处理，避免对皮肤软组织造成压迫性溃疡，支撑杆的直径与长度经过力学测算，既可以满足牵开过程中的支撑强度，又不会因为杆体过粗影响术后的肢体活动空间。安装边界方面，上下环的间距需要根据患者的骨缺损长度或者延长长度做调整，常规适配成人股骨、胫骨的固定需求，环体内径预留了足够的软组织容纳空间，避免术后肢体肿胀时环体卡压皮肤，穿针位置的孔位排布避开了重要的血管神经走行区域，

　　降低手术操作中的穿刺风险。钢板部分的外形完全匹配对应长骨的外侧解剖形态，板体厚度控制在植入后不会对周围软组织造成过度凸起刺激的范围，螺钉孔的排布兼顾了骨折断端的加压需求与钢板本身的强度，避免孔位过密导致钢板应力集中出现断裂。在实际临床应用中，这套组合装置既可以通过外固定架实现早期的跨关节稳定固定，又可以通过钢板实现骨折断端的坚强内固定，待骨折愈合到一定阶段后可以先行拆除外固定架，保留钢板做后期的保护，减少患者长期佩戴外架的生活不便。设计过程中针对骨延长场景做了特殊的结构优化，外固定架的调节精度可以达到每日毫米级的牵开速度，匹配骨组织的生长速度，牵开过程中支撑杆的导向结构可以避免断端出现侧方移位，保证新生骨沿着轴向生长。

　　整套结构的力学性能经过反复验证，在承受人体正常负重的情况下不会出现结构变形，固定针的夹持结构可以保证针道的稳定性，减少针道松动、感染的发生概率。对于结构设计从业者来说，这类医用骨科器械的设计核心在于平衡力学性能、临床操作便利性与患者使用体验，每一处结构细节都对应着实际临床场景中的具体需求，比如环体上的刻度标识可以帮助医生在术中快速调整固定位置，钢板上的临时固定孔可以方便术中临时复位固定，降低手术操作难度。
