腹腔镜手术用套管针结构设计

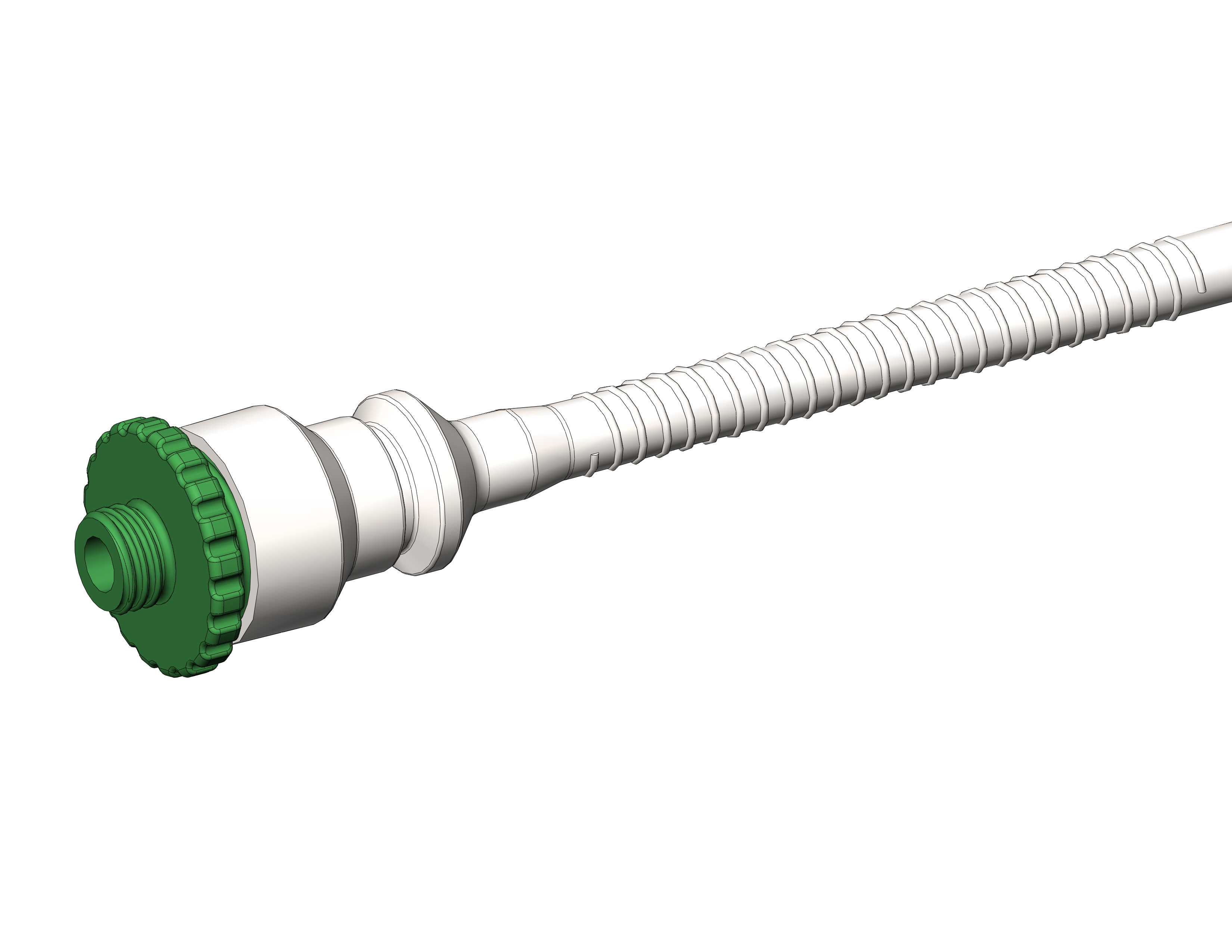

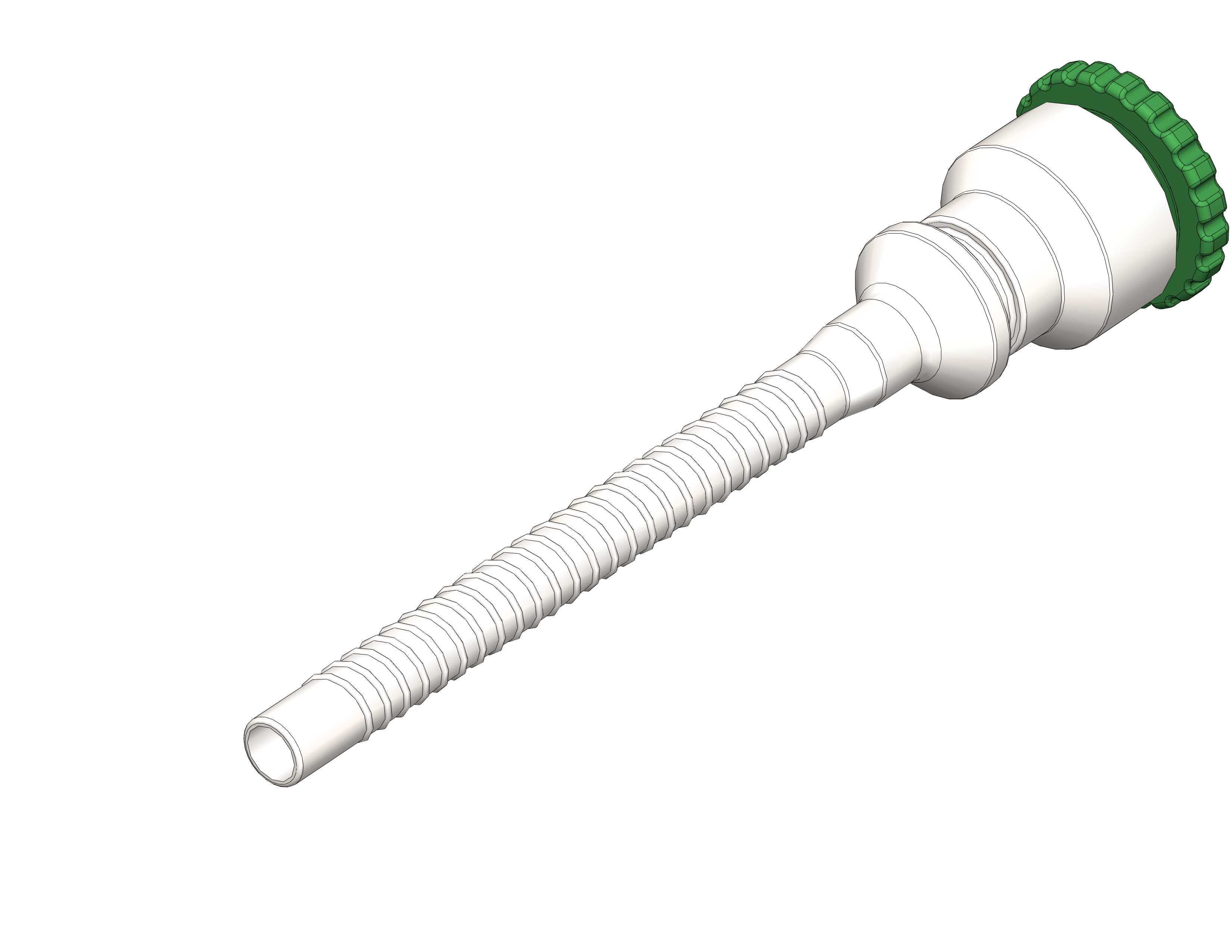

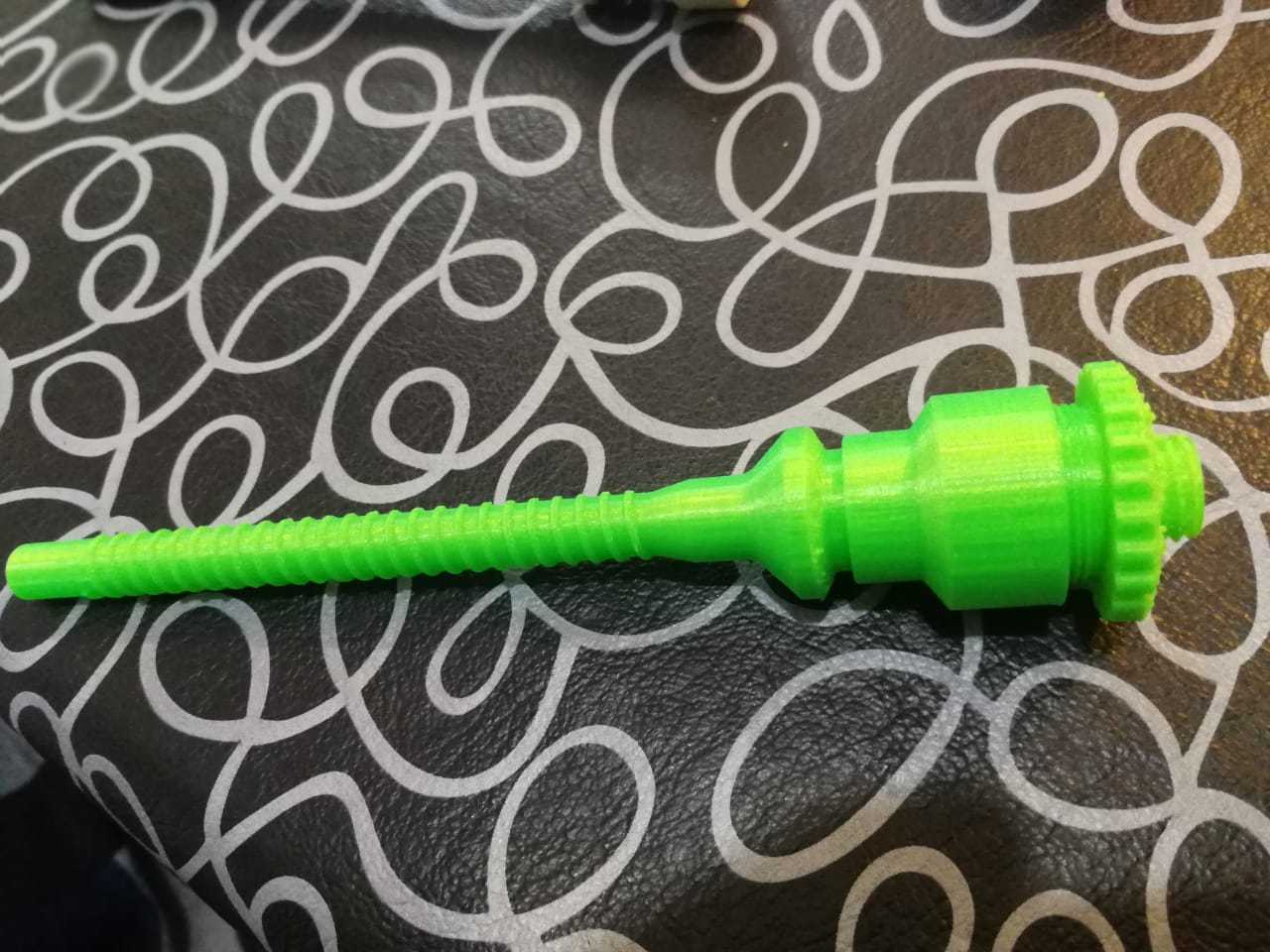

　　在微创外科手术的临床操作场景中，套管针是建立腹壁操作通道的核心基础器械，直接关系到手术入路的建立效率与后续操作的安全性，其结构设计需要同时满足穿刺过程的顺滑性、通道建立后的密封性、与后续手术器械的适配性等多重工程要求。这款套管针的整体结构分为穿刺内芯与外套管两个核心组成部分，穿刺内芯的尖端采用钝性圆头过渡设计，区别于传统锐性穿刺针的锋利刃口，在穿透腹壁筋膜层的过程中，能够最大程度避免对腹腔内脏器的意外刺伤，穿刺过程中遇到阻力变化时，钝性头端会先推开腹膜下的组织脏器，而非直接切割，这一设计大幅降低了穿刺副损伤的发生概率。外套管部分采用等直径空心薄壁结构，管壁厚度控制在0.8mm，在保证结构径向支撑强度的前提下，

　　尽可能缩小穿刺过程中对腹壁组织的创伤口径，套管外壁设置有等距分布的环形浅螺纹，螺纹深度0.3mm，螺距2mm，当套管穿刺到位后，外壁的螺纹能够与腹壁筋膜层、肌肉层形成嵌合固定，避免手术过程中套管出现轴向滑移或脱出，不需要额外在皮肤表面做缝合固定，能够有效缩短术前准备时间，同时减少缝合带来的术后瘢痕。穿刺内芯的尾端设置有直径18mm的滚花操作旋钮，旋钮表面的直纹滚花深度0.2mm，能够在操作者戴无菌橡胶手套的情况下提供足够的握持摩擦力，穿刺过程中操作者可以通过掌心抵住旋钮尾端，手指握持套管外壁均匀施加轴向推力，精准控制穿刺的进针深度，当穿刺突破腹膜层出现明显的落空感时，可以直接拔出内芯，留置外套管作为手术器械的进出通道。

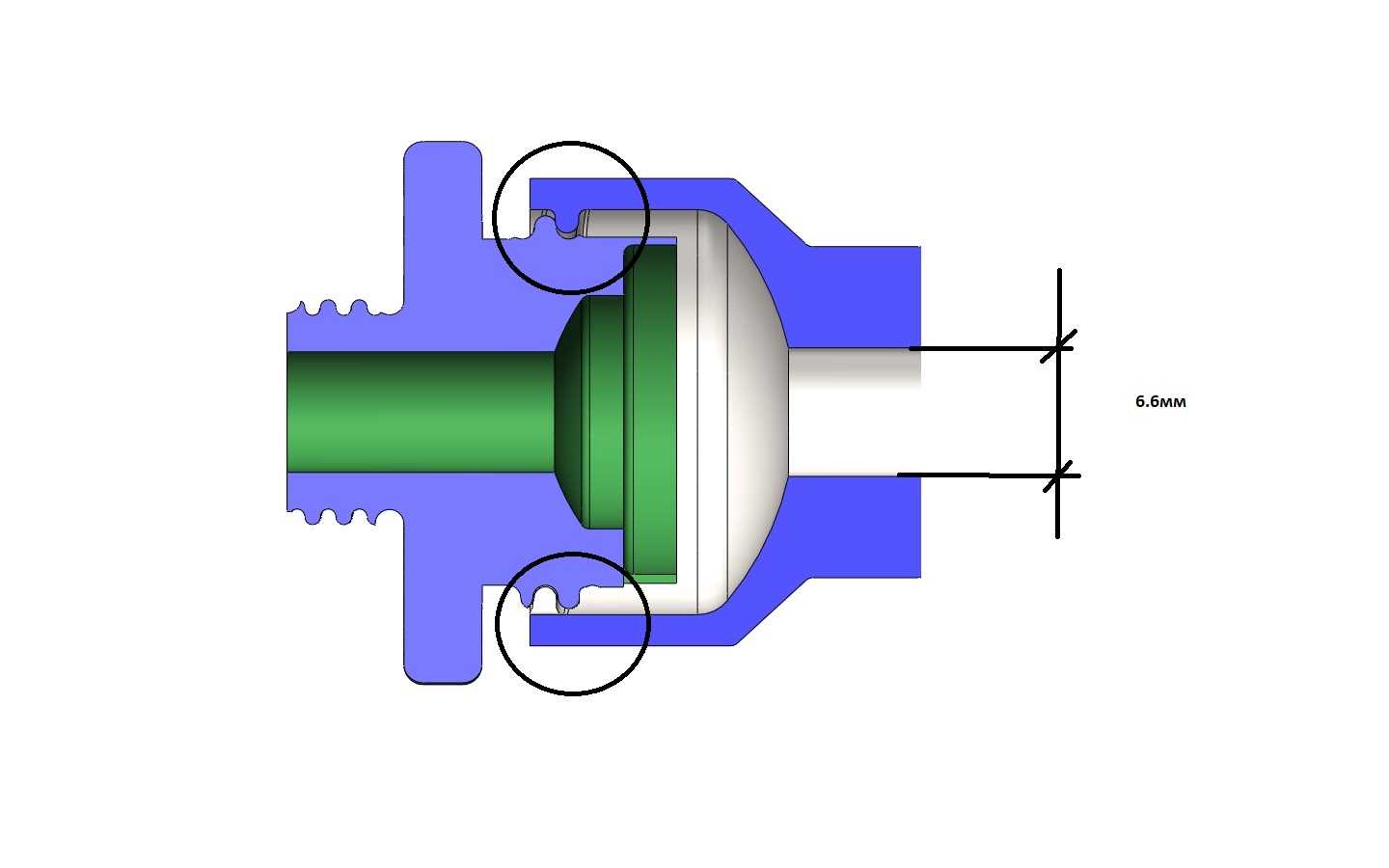

　　外套管的尾端设置有一体式的密封连接座，连接座的接口采用标准6:100锥度设计，能够与市面上主流的气腹机管路、手术器械密封帽直接适配，连接后可以维持腹腔内的气腹压力稳定，避免手术过程中出现气体泄漏导致的腹腔空间塌陷，影响手术操作视野。从安装边界来看，这款套管针的整体有效穿刺长度为100mm，适配绝大多数成年患者的腹壁厚度，临床应用中不需要根据患者体型选择不同长度规格，能够降低器械备货的品类复杂度；外套管的内径为10mm，能够适配直径5mm、10mm的常规腹腔镜手术器械，包括抓钳、分离钳、剪刀、施夹器、取物钳等常用操作器械，器械进出过程中套管内壁的光滑度能够减少器械杆身的摩擦阻力，提升操作的顺滑度。在结构设计的细节处理上，

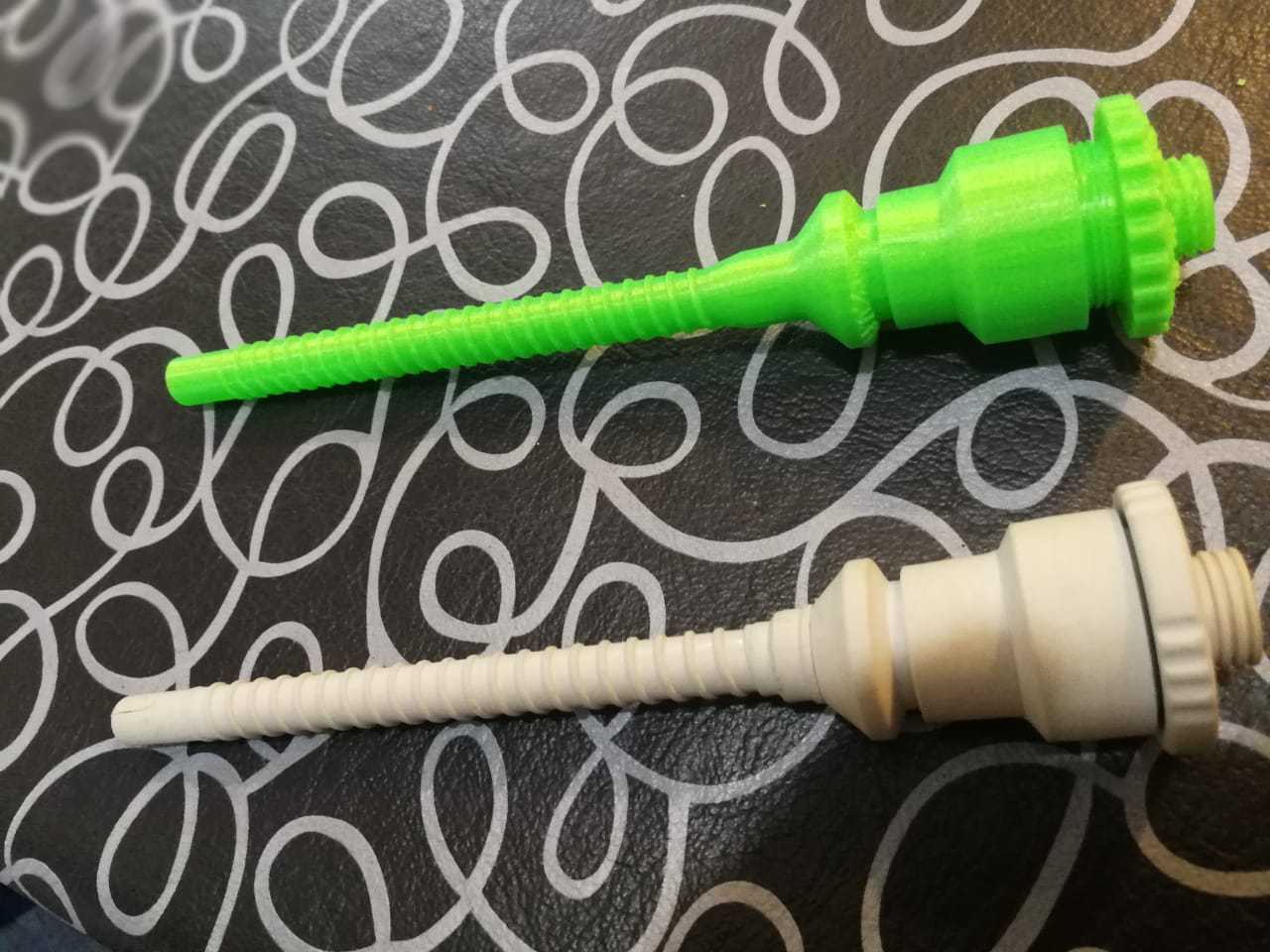

　　穿刺内芯与外套管的配合间隙控制在0.1mm以内，穿刺过程中内芯不会在套管内出现径向晃动，保证穿刺轨迹的直线度，避免因内芯偏摆导致的穿刺路径偏移；所有结构的棱边位置都做了R0.5mm的圆角过渡处理，没有尖锐的棱角，避免在穿刺、器械进出过程中割伤医护人员的手套或者患者的正常组织。这款结构的套管针除了常规腹腔镜手术场景外，也可以适配胸腔镜、关节镜等其他微创外科手术的入路建立需求，其空心的套管结构还可以作为术中引流管路的放置通道，实现一械多用。从建模实现的角度来看，该结构的特征以回转体为主，辅以局部的螺纹、滚花特征，建模过程中可以先通过回转命令完成主体结构的搭建，再通过螺旋线扫掠完成外壁螺纹、旋钮滚花的细节特征，所有配合面的尺寸公差按照IT7级精度控制，能够保证实物加工后的装配顺畅度，不需要额外做修配处理。结构材料选择上，穿刺内芯与外套管均采用医用级高分子材料制作，既可以满足一次性使用的灭菌要求，也能够通过3D打印方式制作小批量的试制样品，用于前期的结构验证与临床测试，打印过程中不需要额外添加支撑结构，能够有效降低试制成本，缩短研发验证的周期。
