骨科手术用股骨近端定位导航装置

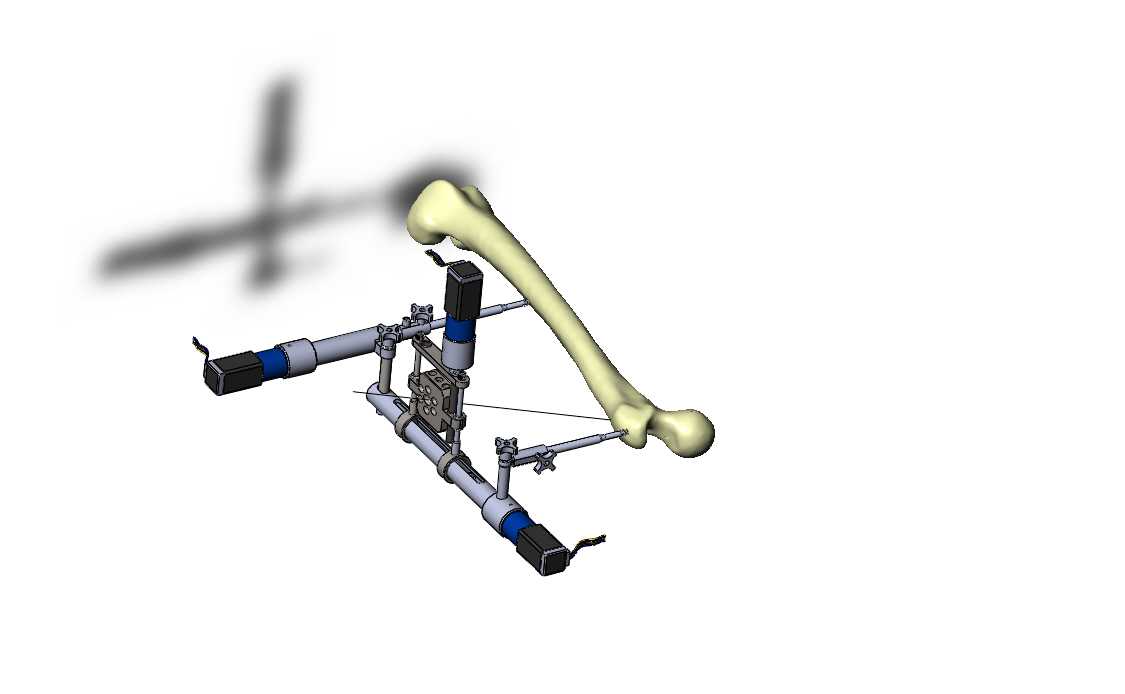

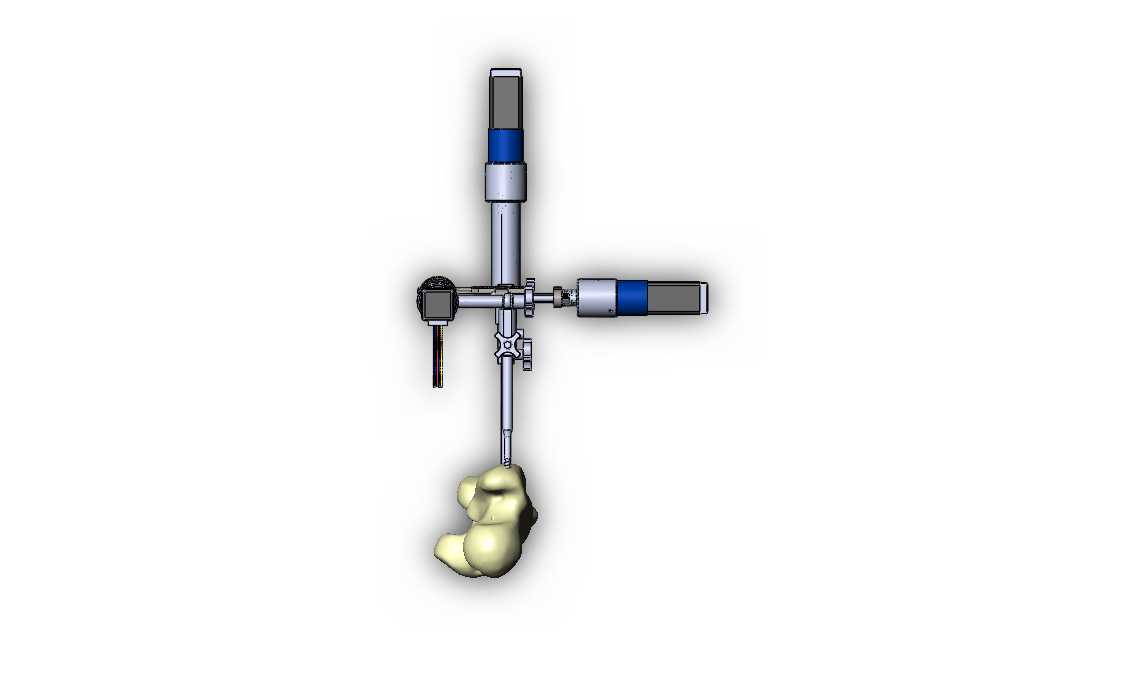

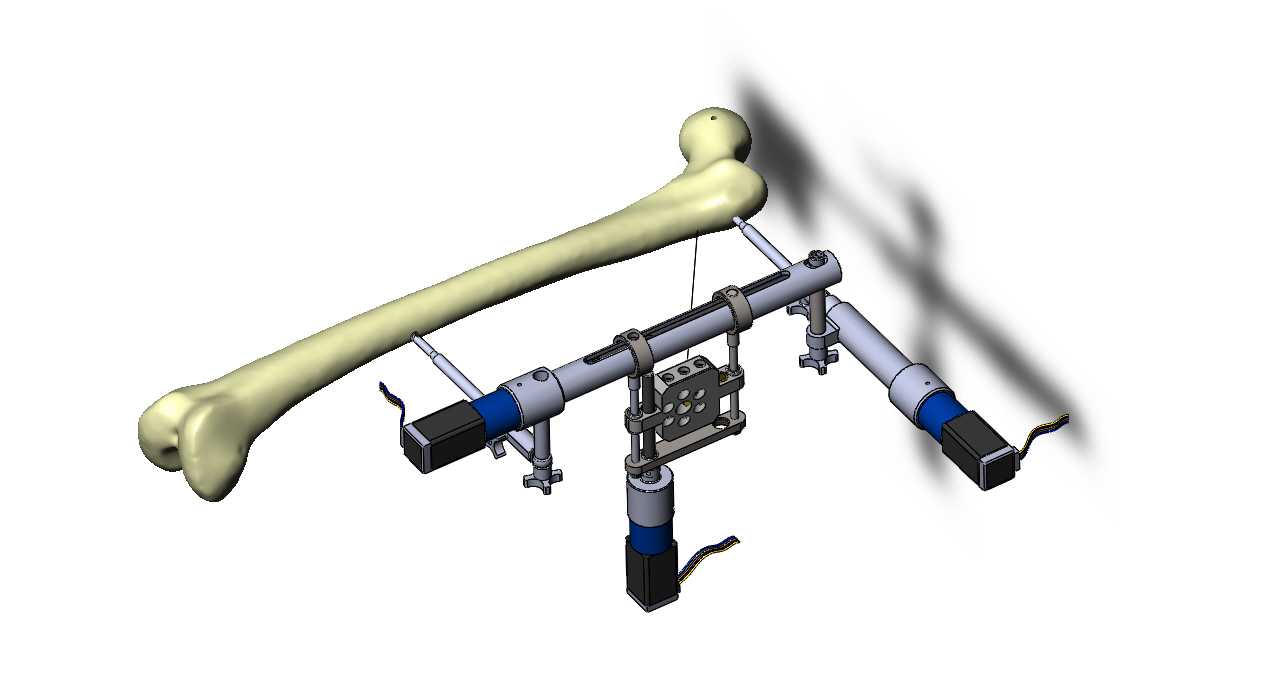

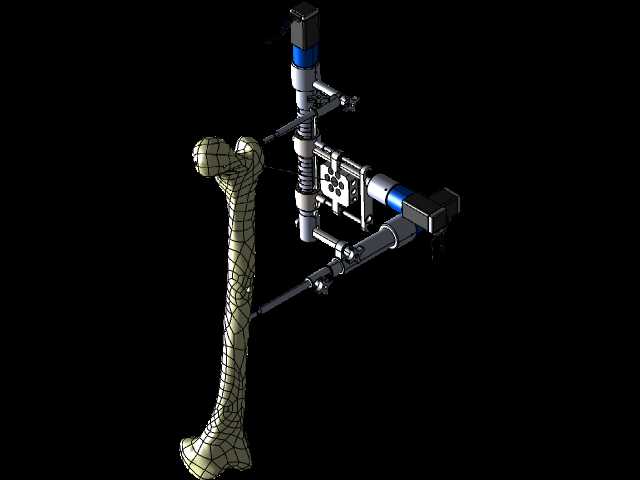

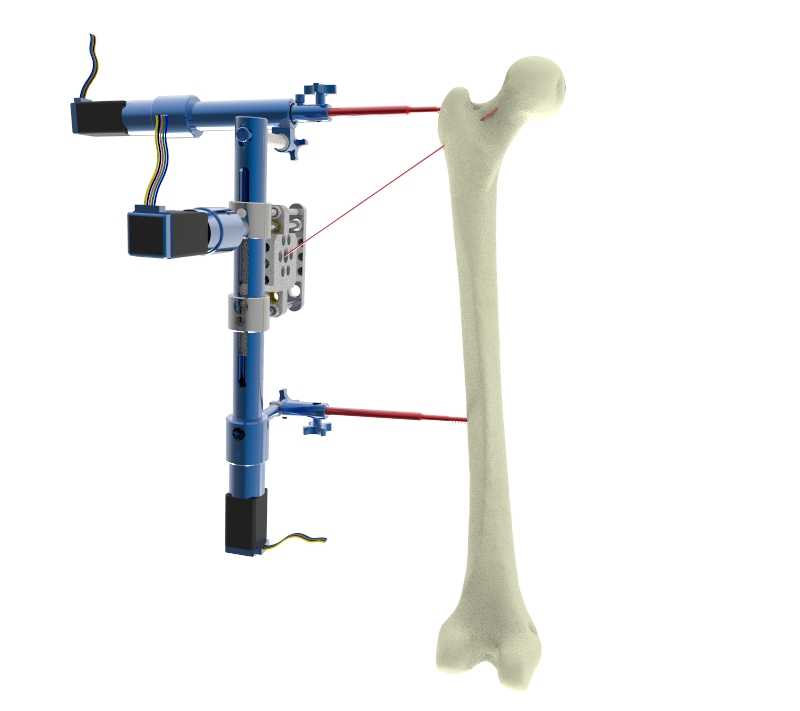

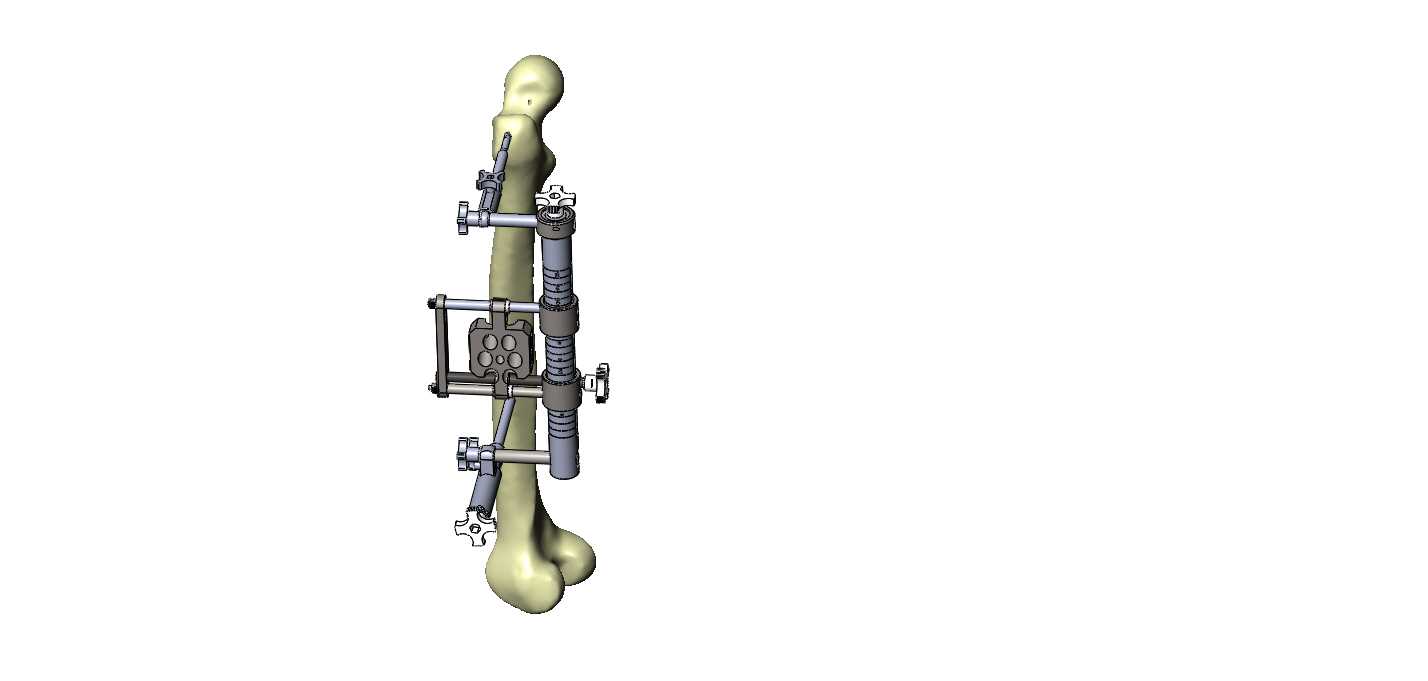

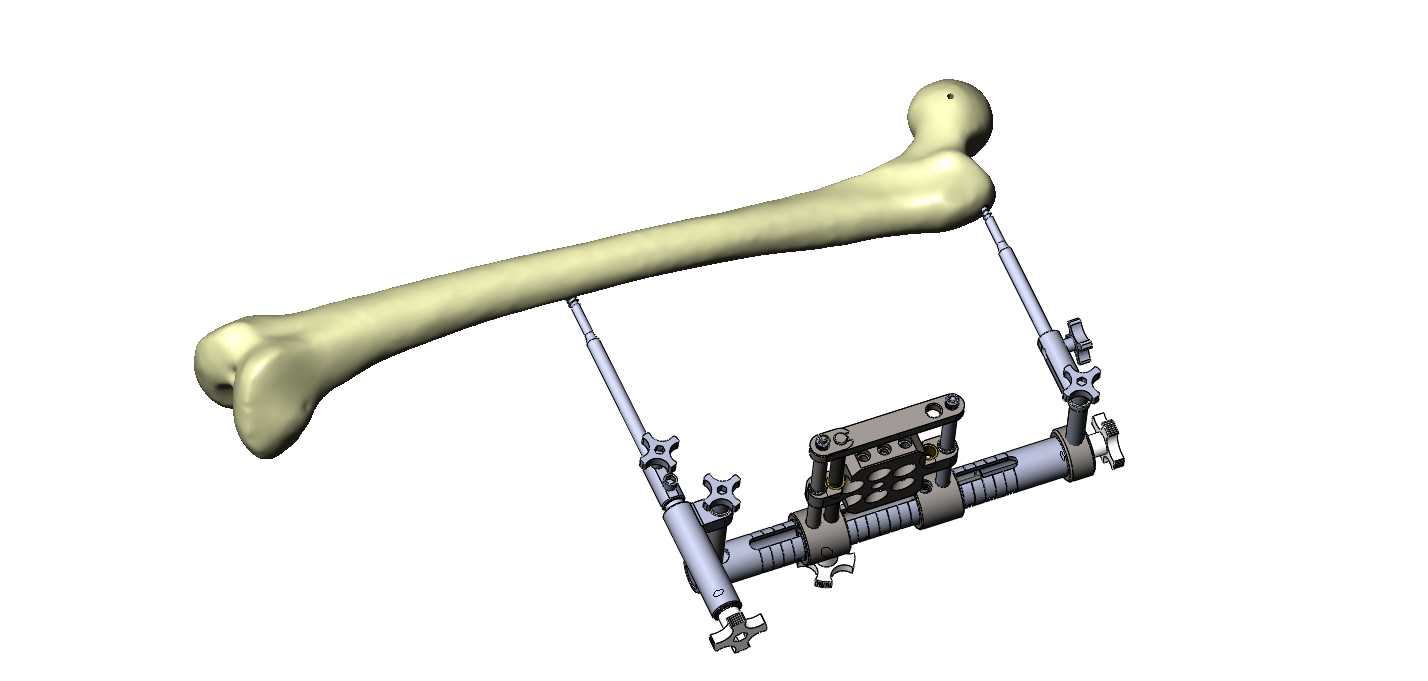

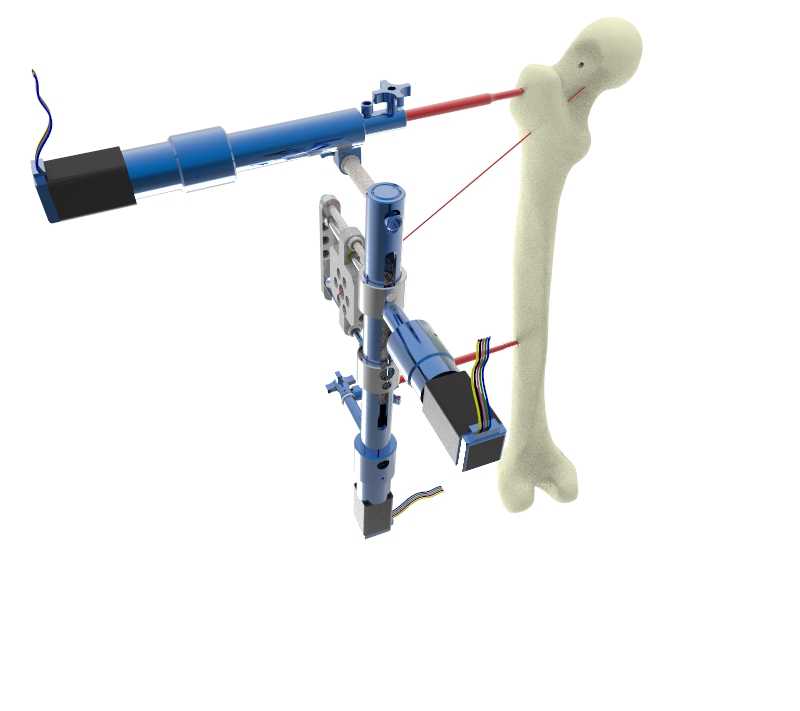

　　在创伤骨科的临床手术场景中，股骨近端骨折的内固定操作一直对定位精度有极高要求，传统术式依赖术者经验结合术中透视完成导针置入、锁钉定位，不仅存在透视辐射量大、操作时间长的问题，还容易出现定位偏差导致内固定失效、骨折愈合不良等并发症，这套股骨近端导航装置正是针对这类临床痛点开发的术中辅助定位器械。从结构设计逻辑来看，整套装置采用模块化组合思路，主体支撑结构选用高强度医用级铝合金材质加工，在保证整体刚性满足术中操作受力需求的同时，尽可能控制自身重量，避免附加重量对股骨对位造成额外干扰。装置的夹持定位端设计了与股骨近端外侧骨面适配的弧形贴合结构，配合可调节的绑带式固定卡扣，能够在术中快速完成与患者股骨近端的稳固装夹，

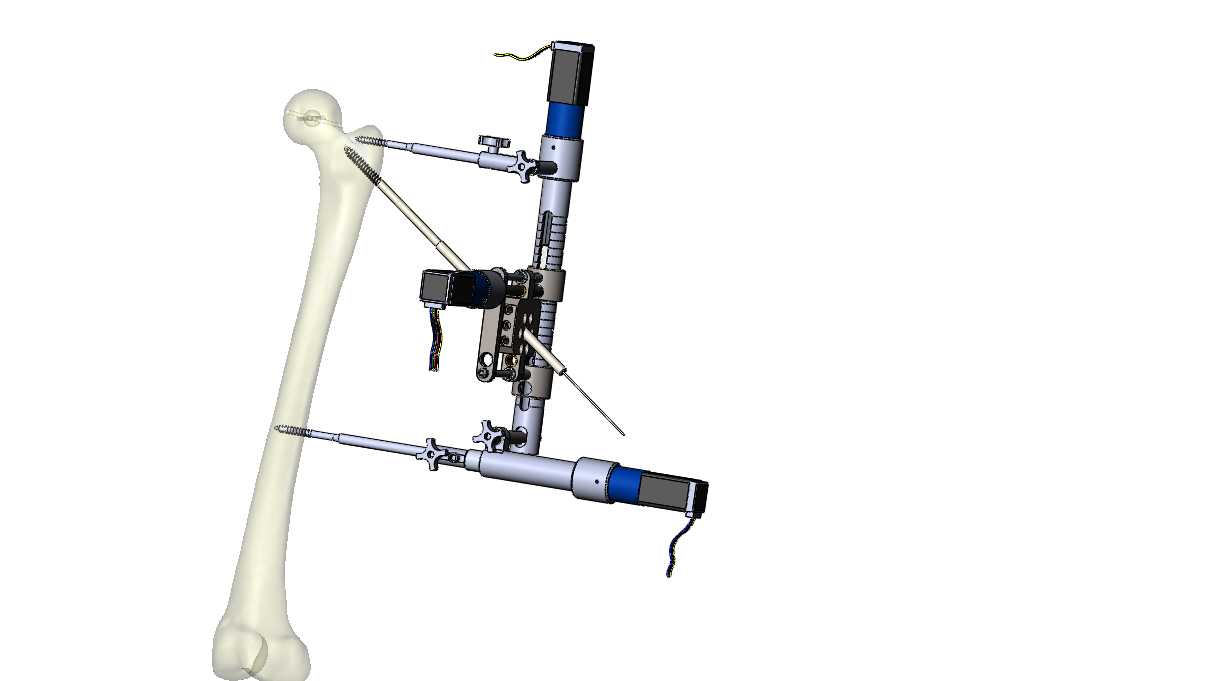

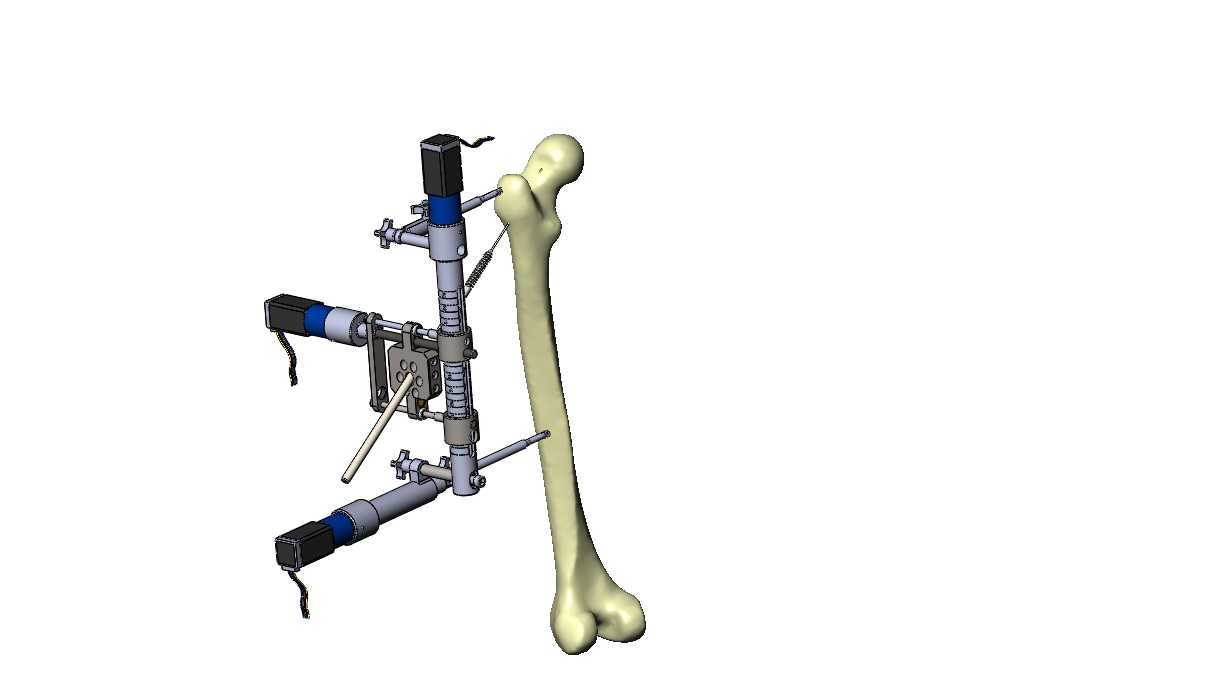

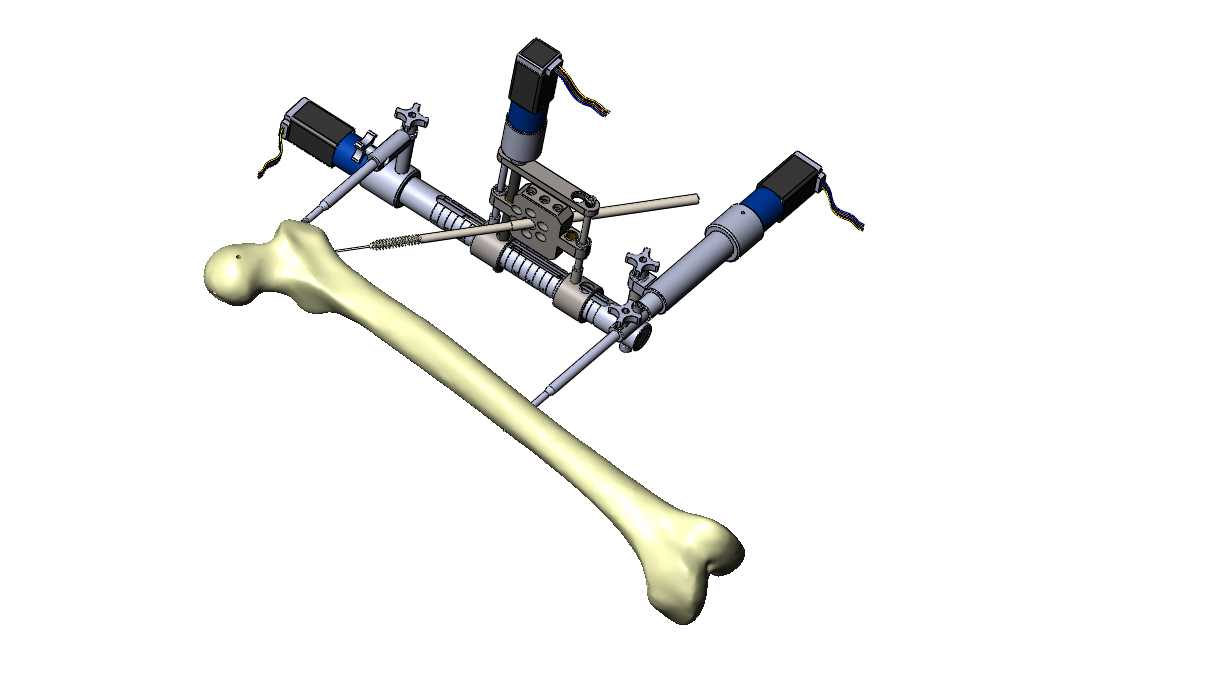

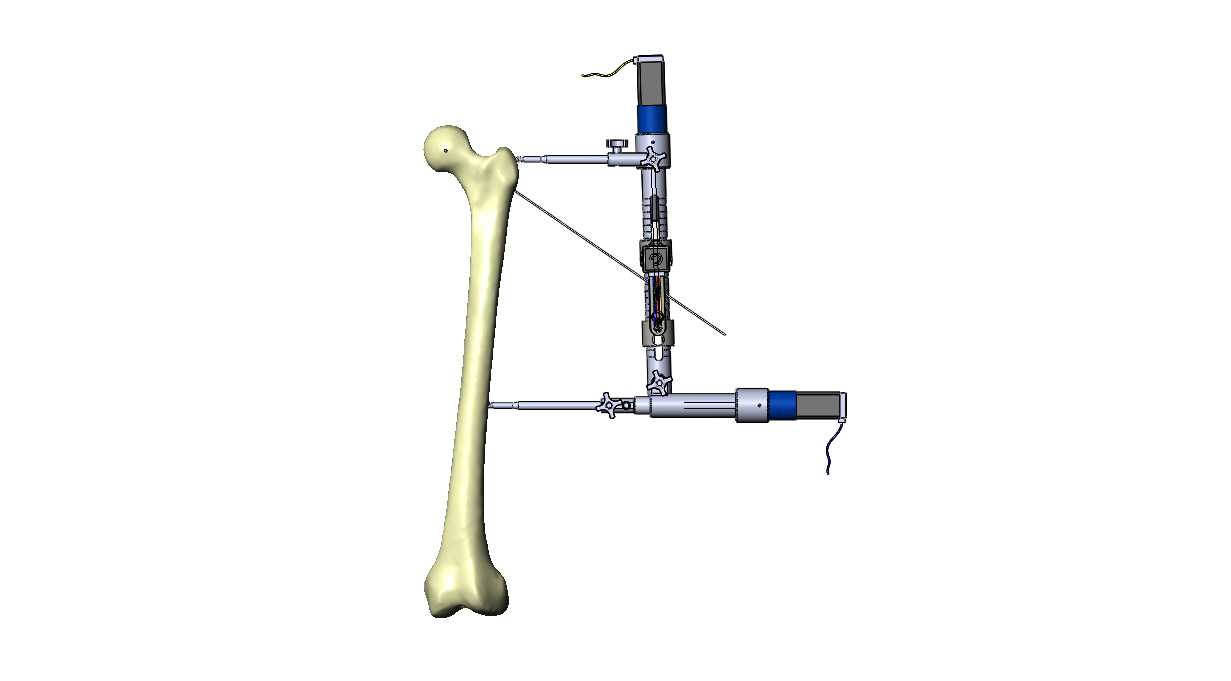

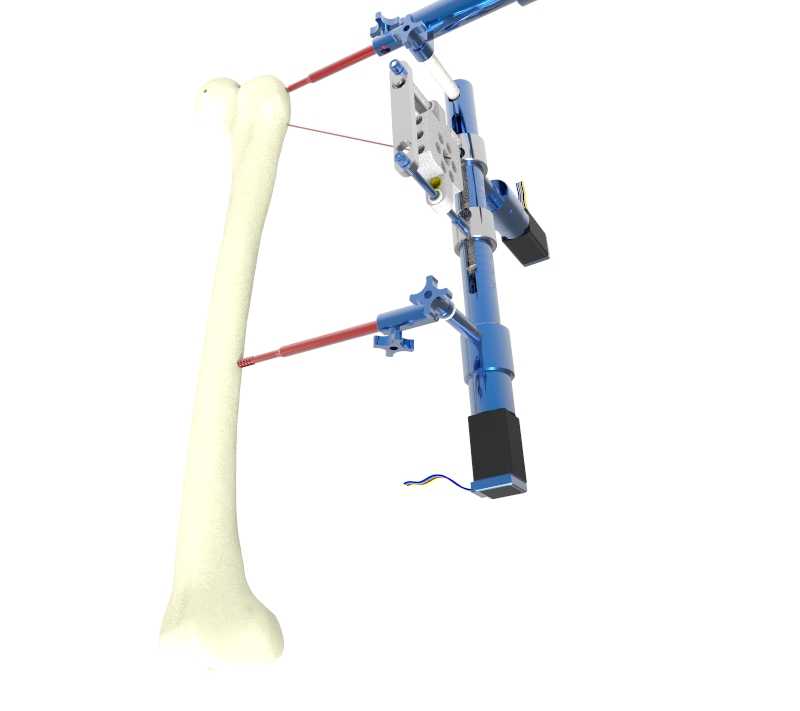

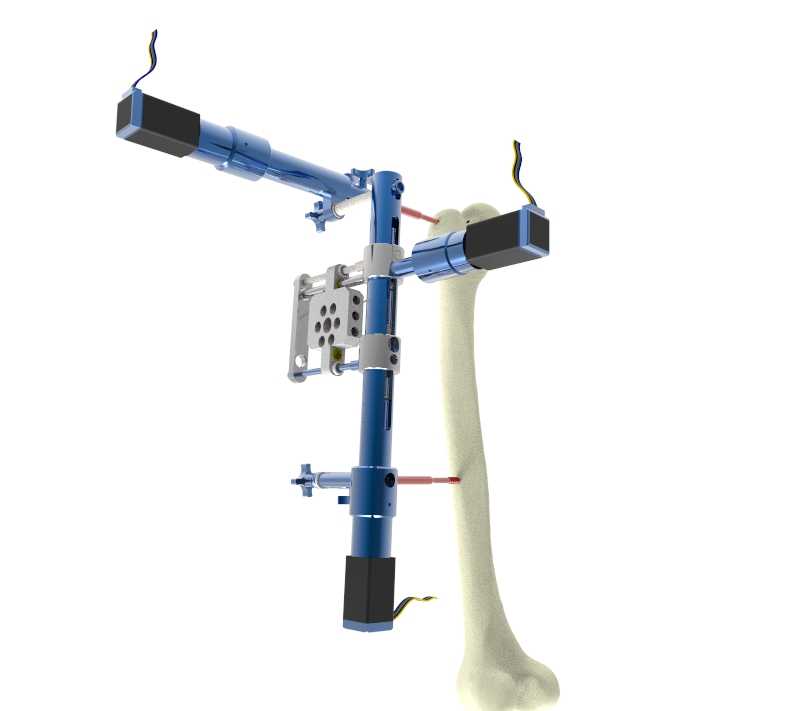

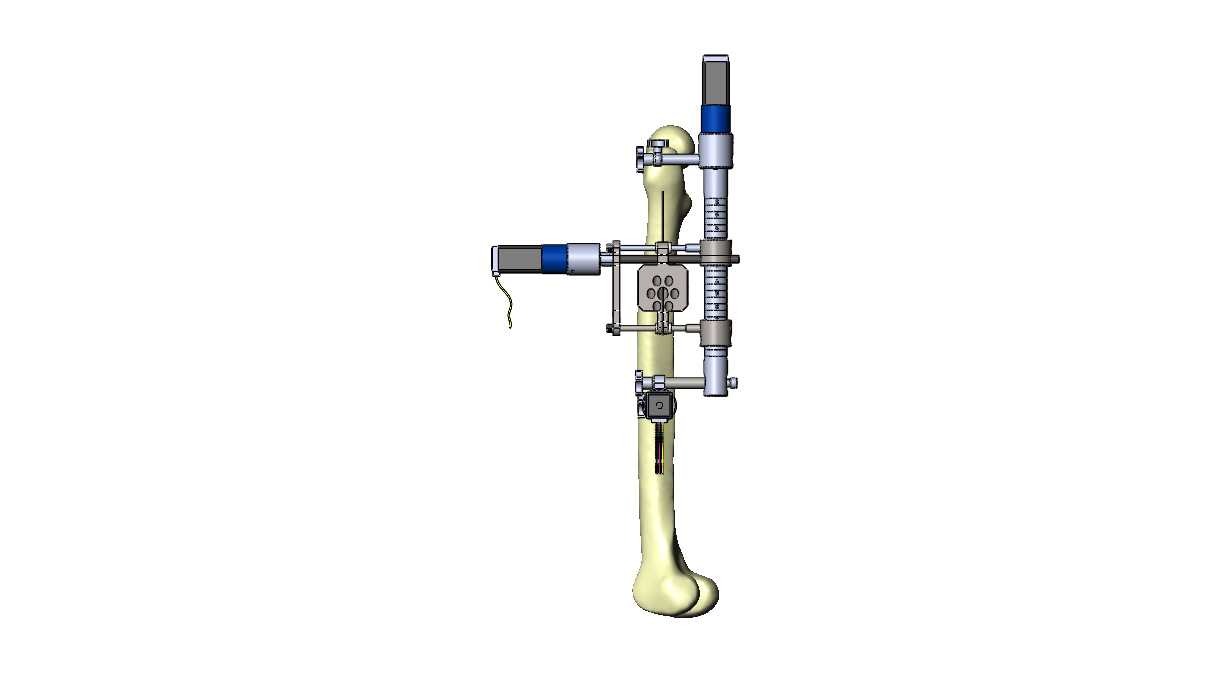

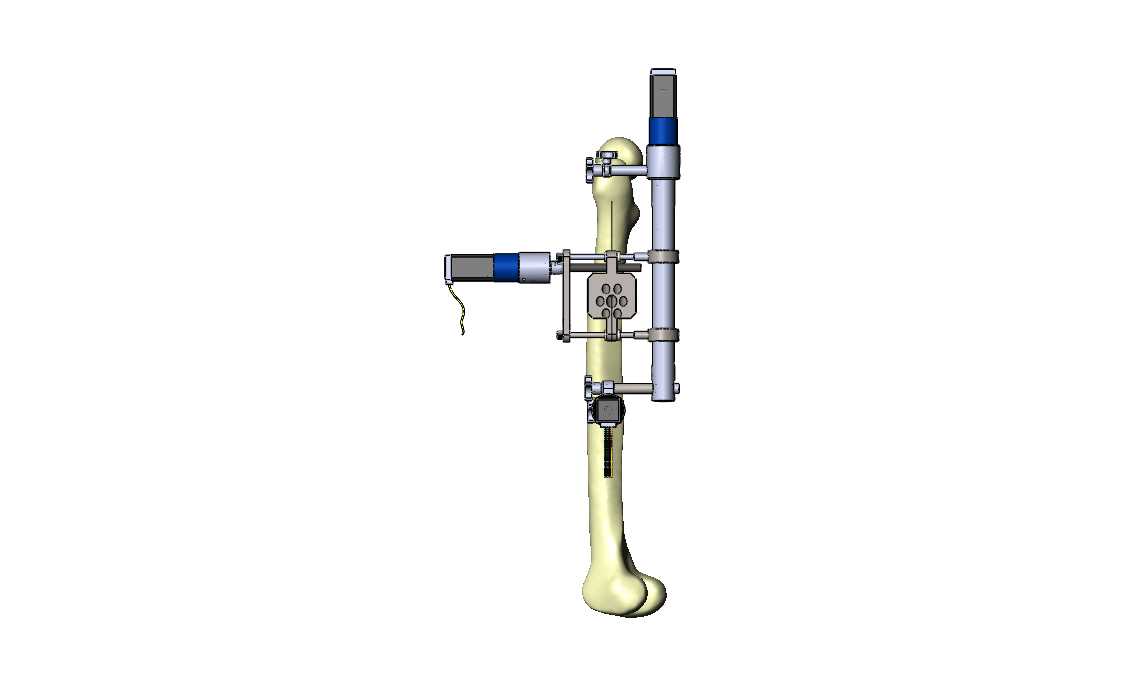

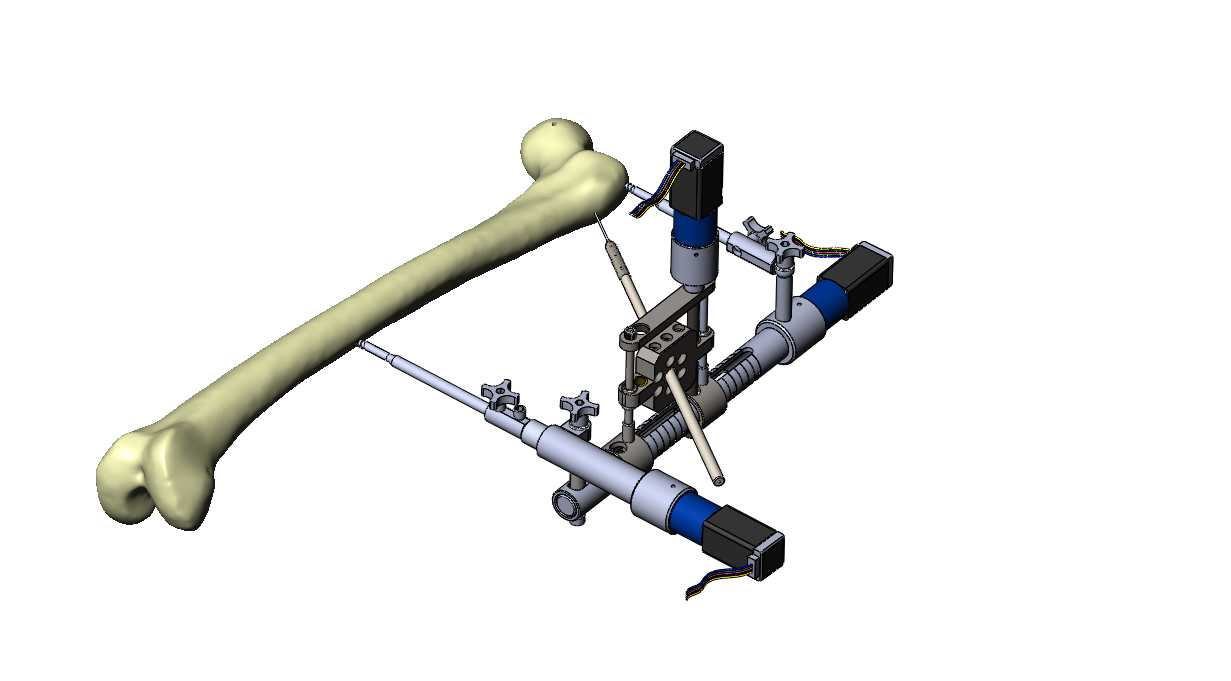

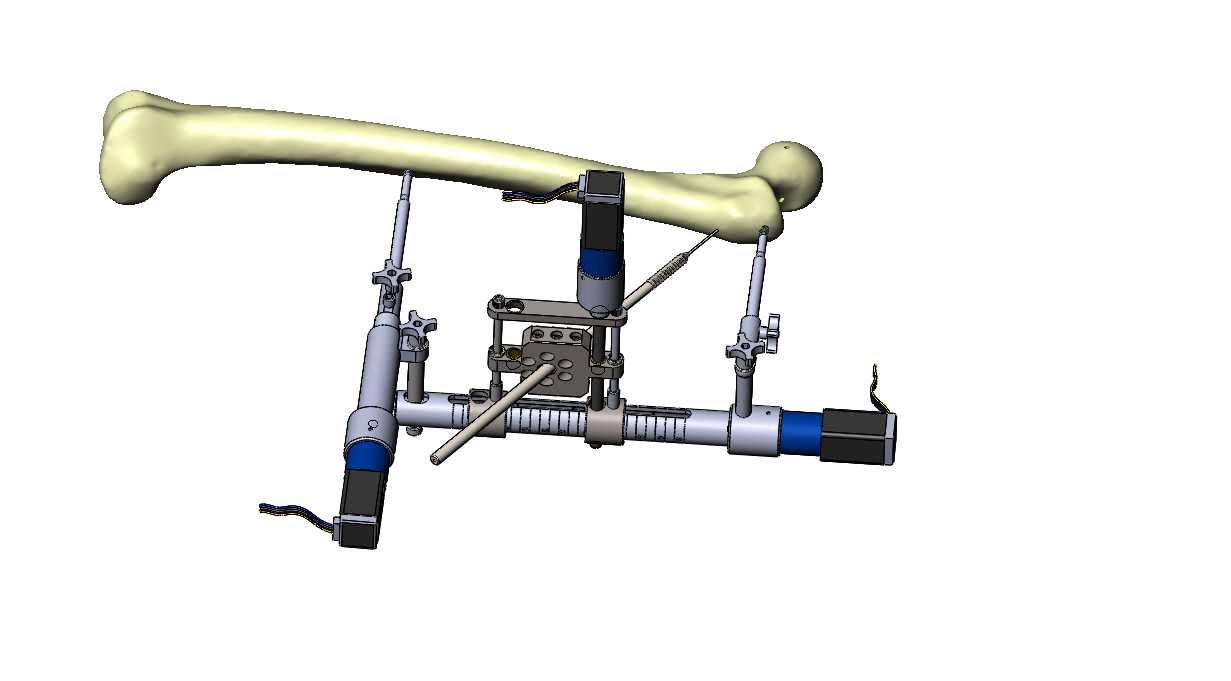

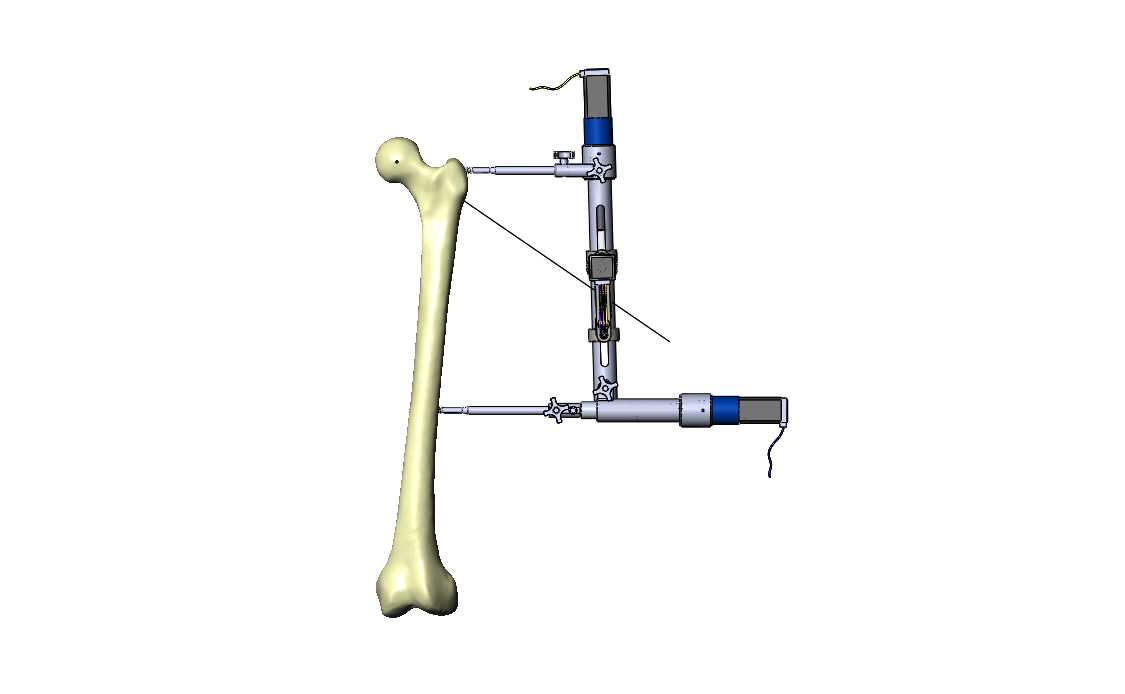

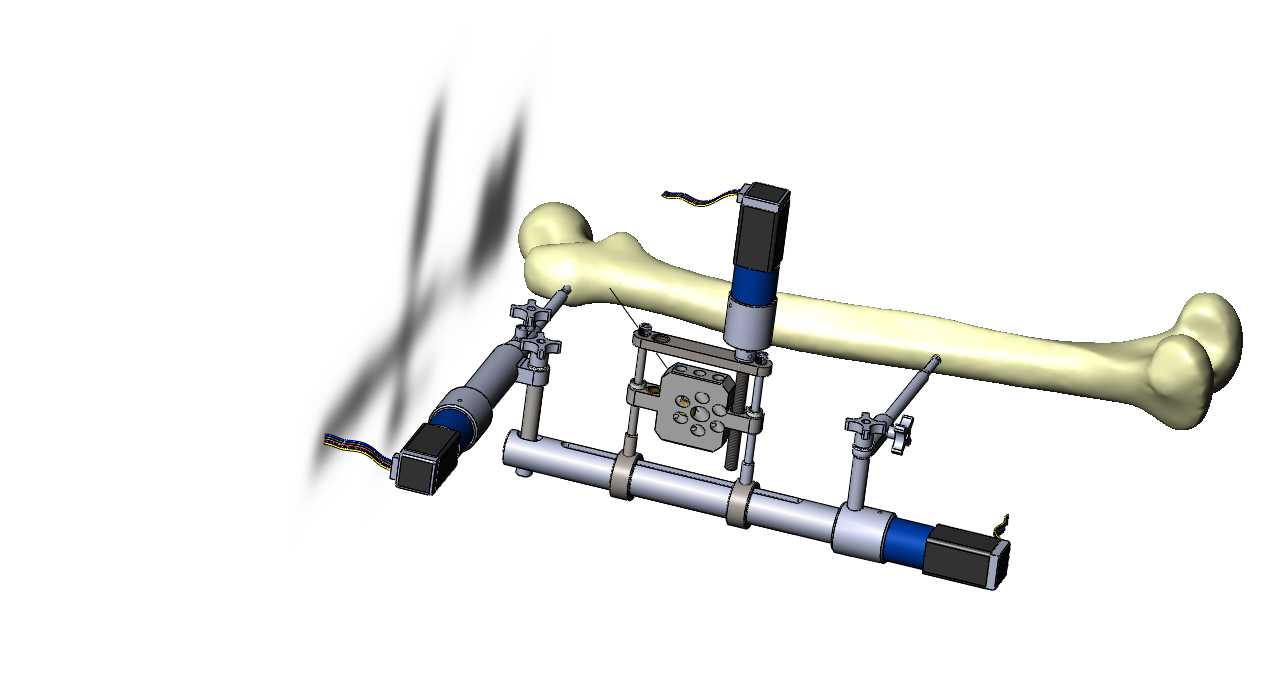

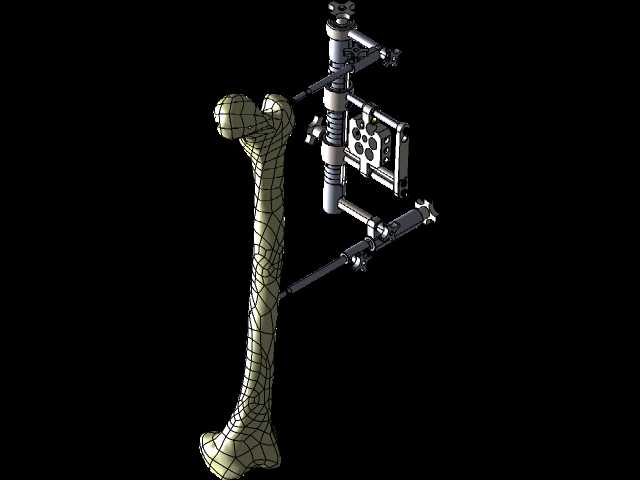

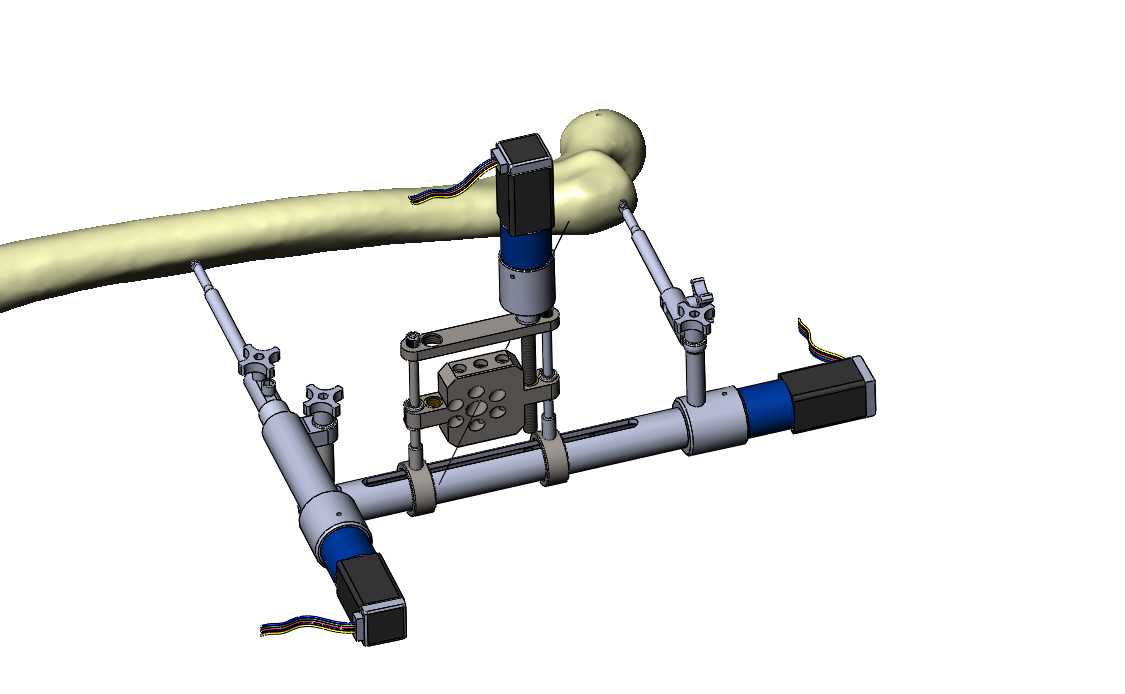

　　装夹位置覆盖股骨大转子至股骨干中上段区域，不会对手术切口的操作空间造成过度遮挡。横向与纵向布置的导向杆组件采用精密滑台结构实现位置调节，每一组导向滑台都配置了锁紧旋钮，调节过程中可通过刻度标识快速读取位移参数，导向杆的内孔精度控制在H7级公差范围，能够适配临床常用的2.5mm、3.2mm直径导针顺畅穿过，保证导针钻入过程中不会出现偏移。装置上集成的两组执行模块分别对应股骨近端髓内钉的近端锁钉、头颈钉的定位需求，导向轴线经过术前力学验证，能够匹配主流规格股骨近端髓内钉的钉道角度，避免导针角度偏差导致的锁钉穿出股骨头、切割骨质等问题。从安装边界来看，整套装置在完全收拢状态下的横向尺寸不超过180mm，

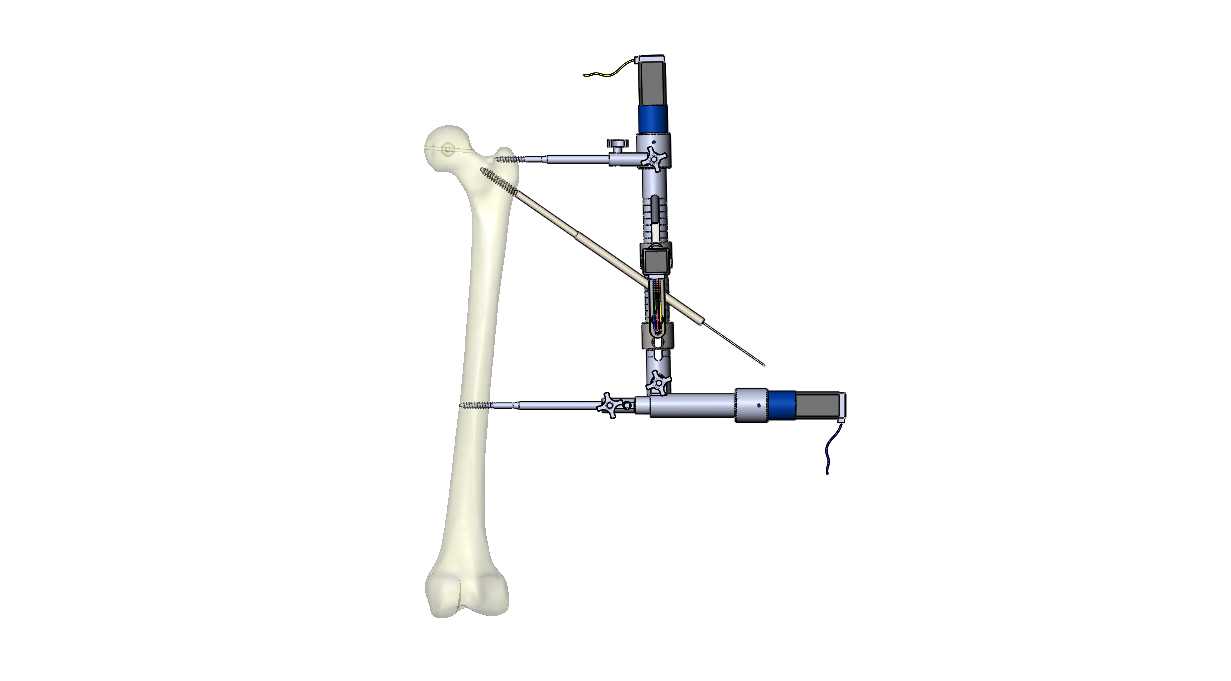

　　纵向延伸范围可适配不同身高患者的股骨长度差异，调节行程覆盖120mm至220mm的股骨干固定区间，装夹完成后突出骨面的高度控制在85mm以内，不会与术中的手术铺单、透视设备的C型臂发生运动干涉。在实际手术操作流程中，术者完成骨折端复位后，可先将装置的固定基座贴合至股骨外侧的预设解剖位置，锁紧固定卡扣后，根据术前测量的髓内钉规格、颈干角、前倾角参数，分别调整两组导向滑台的横向、纵向位置以及导向杆的倾斜角度，确认位置无误后锁紧所有调节旋钮，即可沿导向杆置入导针，整个定位过程仅需1-2次透视验证即可完成，相比传统徒手定位方式可减少60%以上的术中透视次数，同时将导针定位的偏差控制在1mm以内。设计过程中充分考虑了术中的消毒需求，

　　所有金属部件均可耐受高温高压蒸汽消毒，线缆接口处做了密封处理，避免消毒过程中液体渗入影响内部传感组件的精度，装置的各活动连接部位都设计了防脱出结构，防止术中调节时零件脱落遗留在术区。针对不同术者的操作习惯，导向杆的安装位置支持左右侧互换，能够同时适配左侧、右侧股骨的手术需求，无需额外准备左右侧两套专用导航装置，降低了医疗机构的器械配置成本。整套装置的受力结构经过有限元仿真验证，在导针钻入的最大轴向受力工况下，导向杆的形变量不超过0.15mm，完全满足临床操作的精度要求，不会因为受力变形导致定位偏差。
