微创点式骨穿孔手术导航装置结构设计

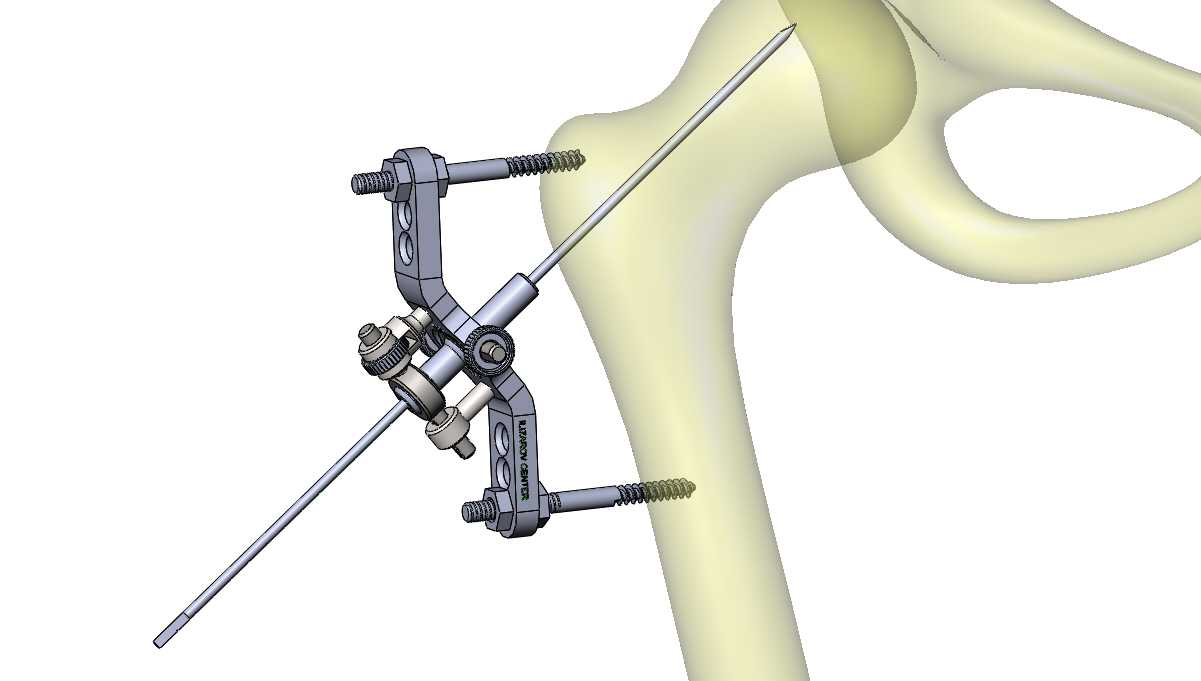

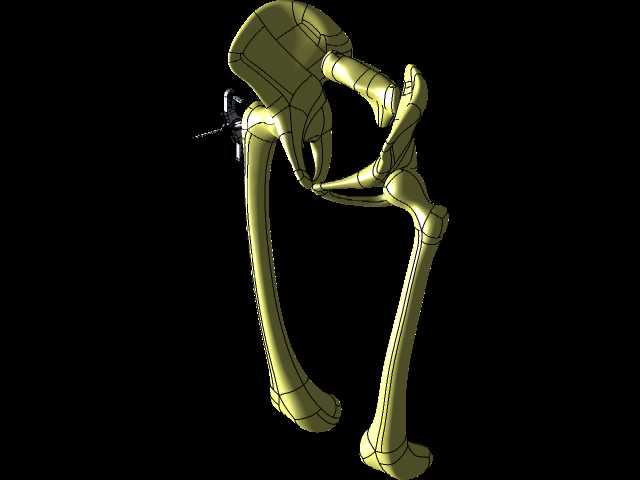

　　这套导航装置的核心应用场景聚焦于骨科微创术式中的骨坏死病灶处理环节，尤其是针对股骨近端的无菌性骨坏死治疗，替代传统开放式手术的大创面操作路径，在骨组织内部构建精准的操作通道。从临床实际操作逻辑来看，装置的核心作用是在术者进行骨隧道穿孔操作时，为导针、穿孔器械提供稳定的定位基准，避免器械偏移造成的健康骨组织损伤，同时保证通道位置完全匹配术前规划的病灶区域，让后续的髓芯减压、骨坏死组织清除操作能够精准抵达病灶位置。

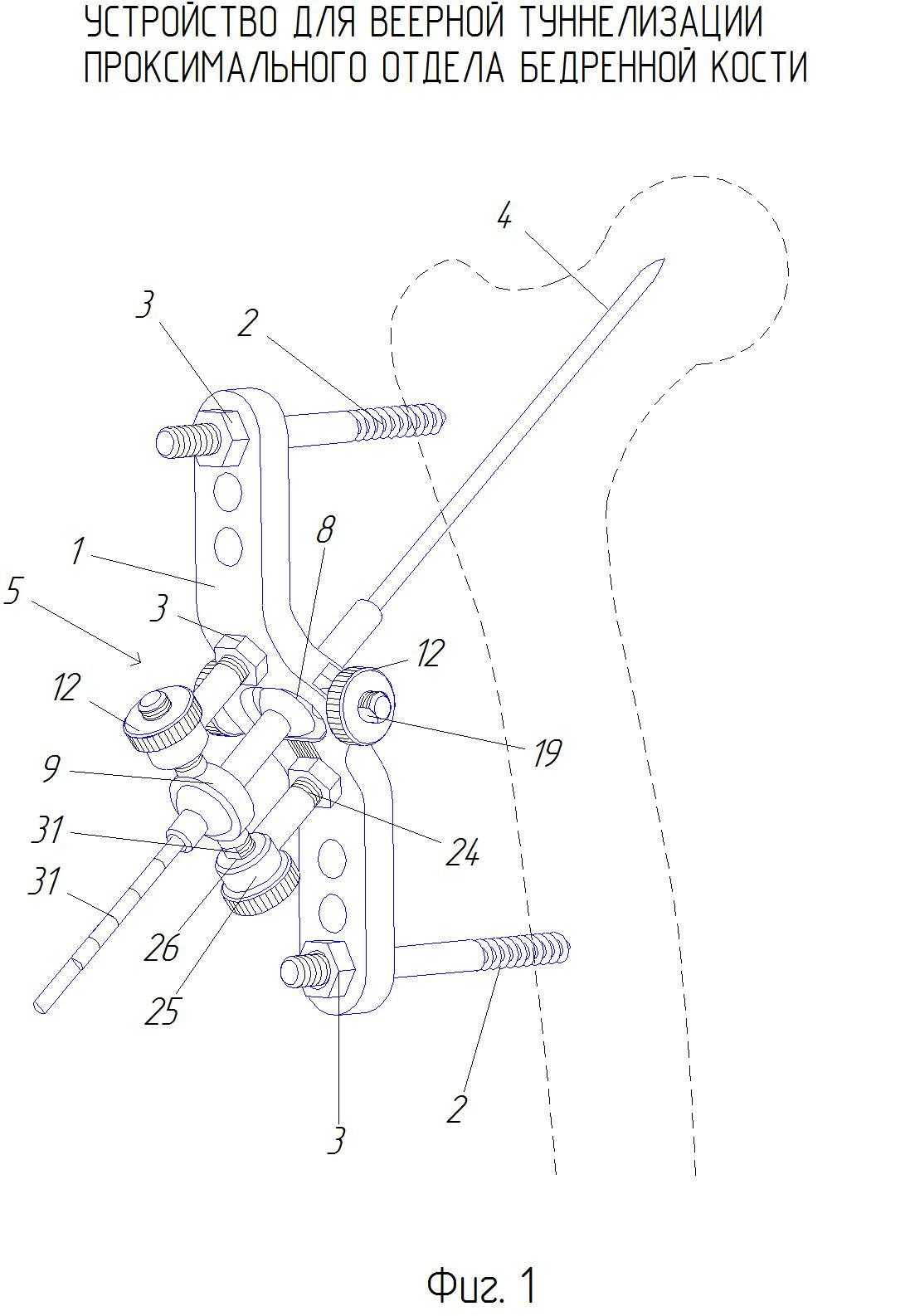

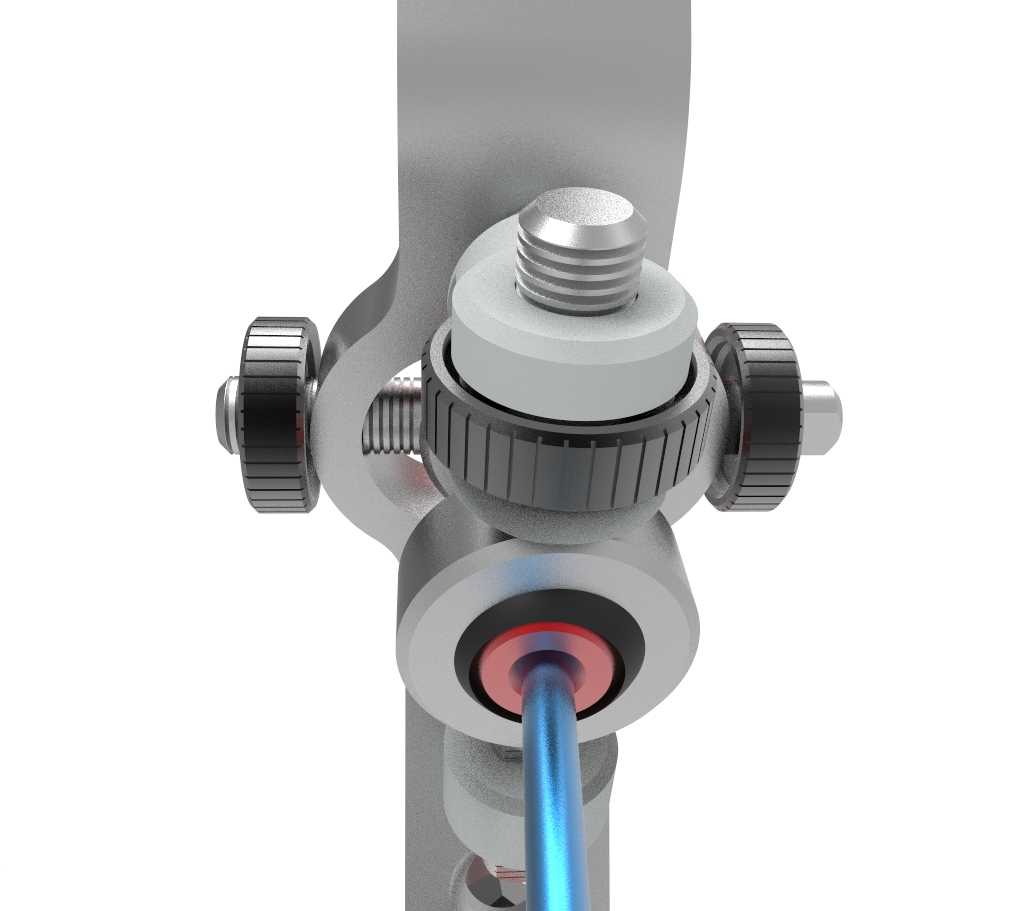

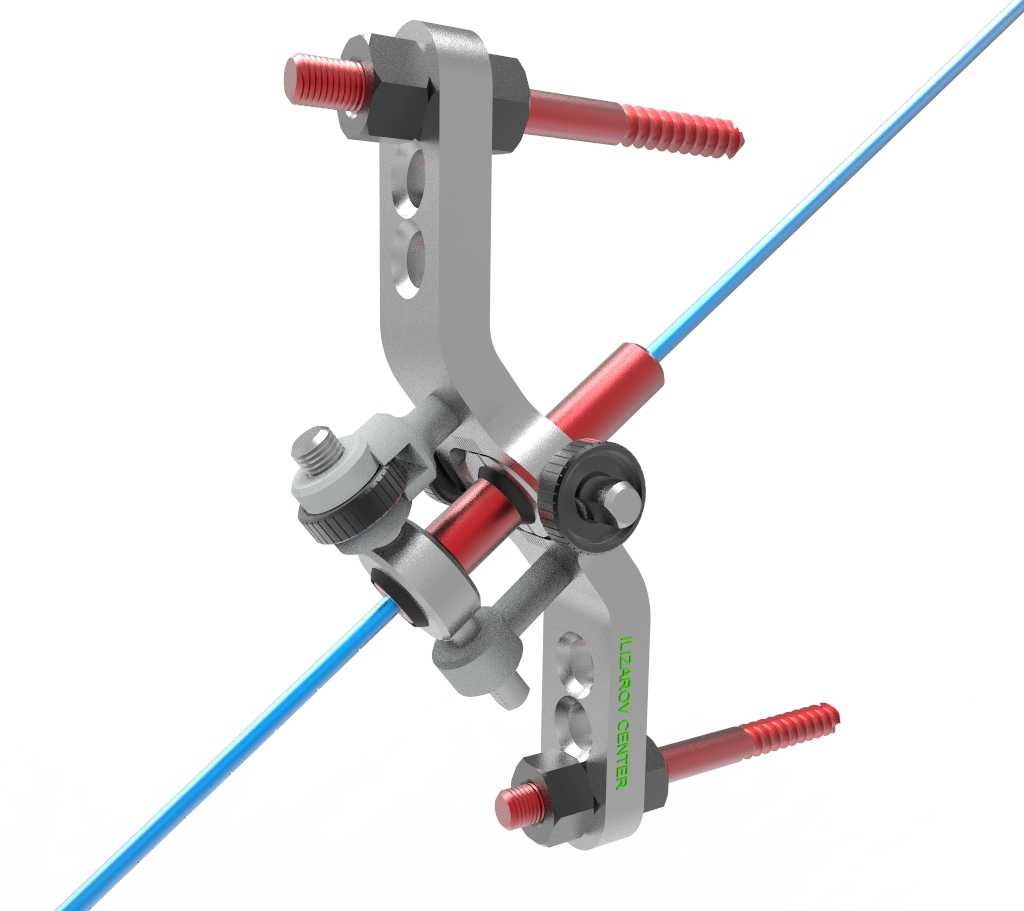

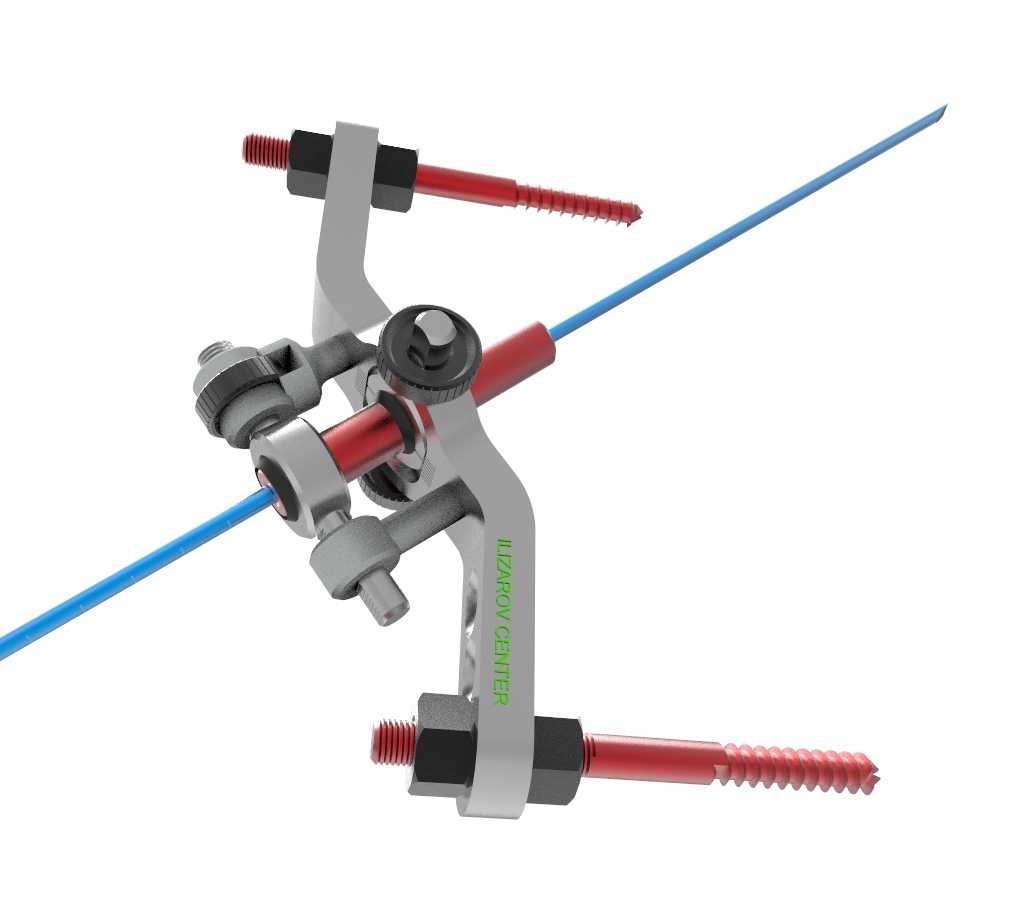

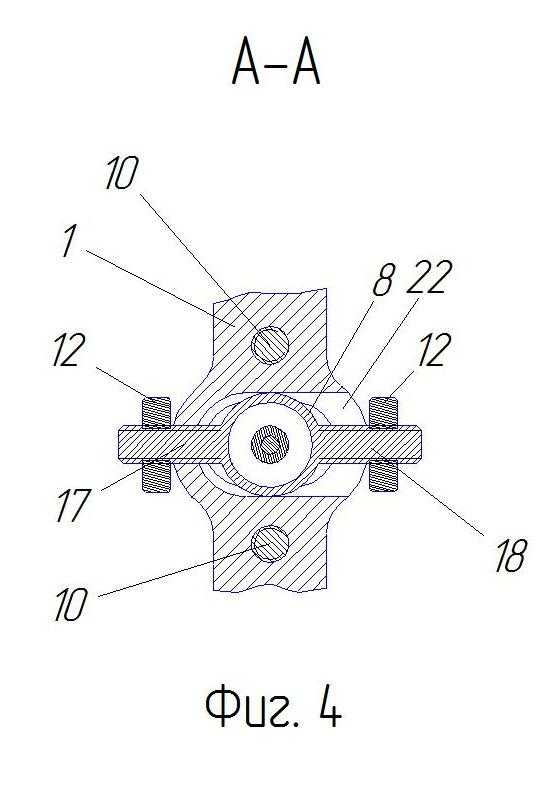

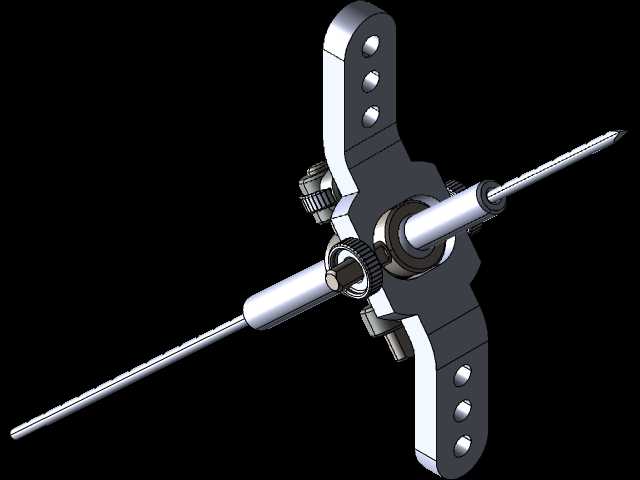

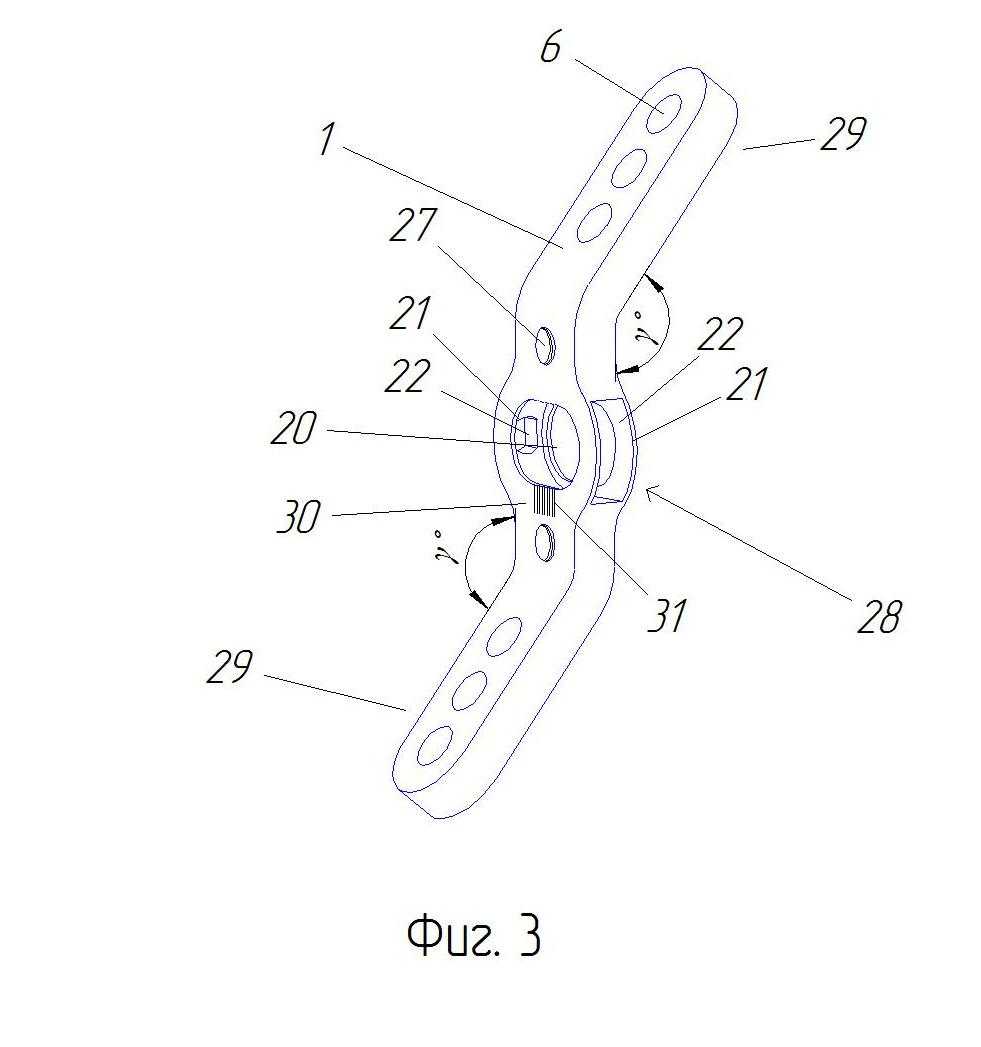

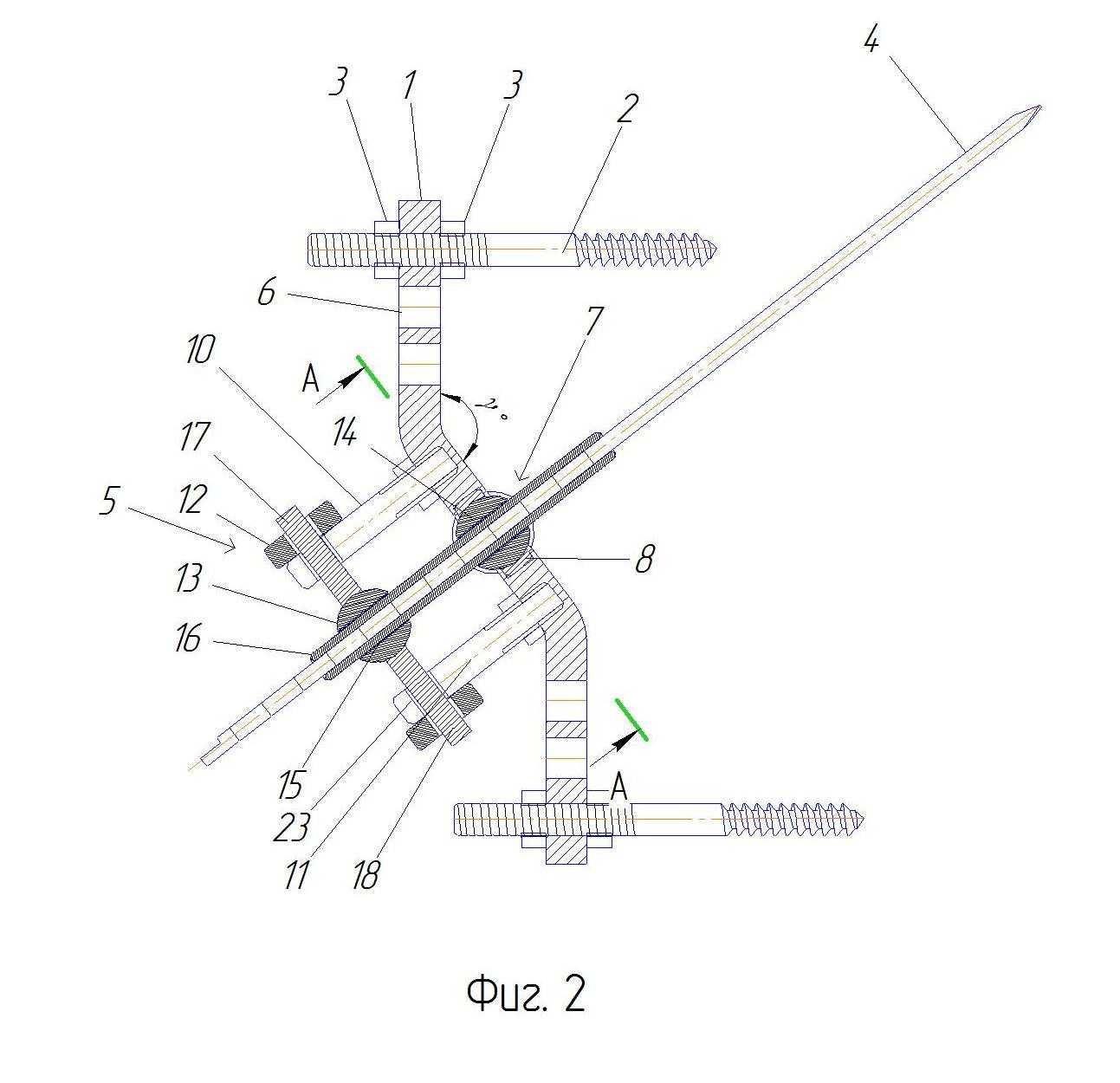

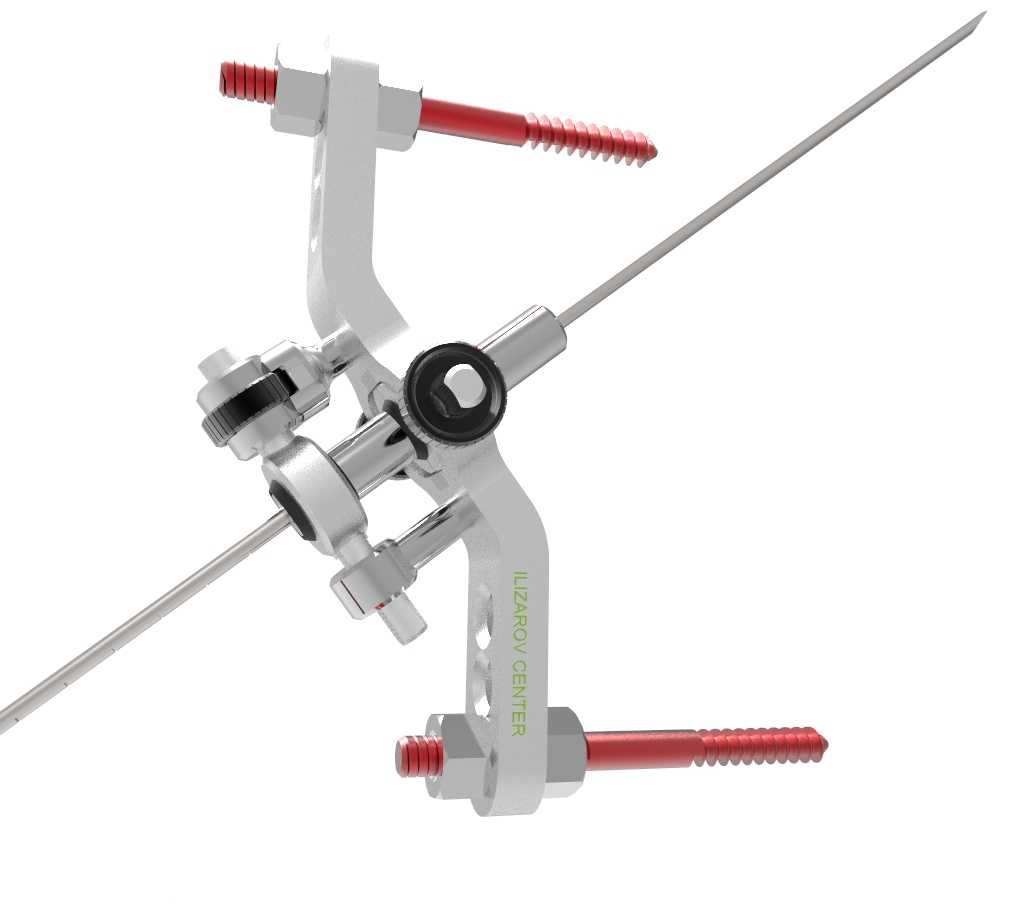

　　从功能特性上拆解，整套装置采用双侧骨针固定结构，两根带自攻螺纹的骨锚针可预先植入患者骨面的非病灶区域，作为整个装置的固定基座，锚针表面的深螺纹结构能够保证在骨皮质层获得足够的把持力，避免手术操作过程中装置出现位移偏差。中间的夹持调节机构采用多自由度铰接设计，可实现前后、左右、俯仰角度的微调，锁紧机构采用旋钮式压合结构，调节到位后旋紧侧边的锁紧旋钮，即可将导杆通道的角度、位置完全锁死，不会因为术中器械触碰、操作受力出现偏移。导杆通道采用同轴高精度内孔设计，内径与临床常用的微创穿孔导针、克氏针外径形成间隙配合，间隙控制在0.02mm以内，既保证导针能够顺畅穿过通道，又不会出现过大的旷量影响定位精度。

　　设计思路上完全围绕微创术式的操作边界展开，首先考虑的是手术创口的暴露范围，整套装置的固定基座宽度控制在45mm以内，安装后仅需要在皮肤表面做两个10mm以内的穿刺切口即可完成锚针植入，不需要大范围剥离骨膜软组织，最大程度降低手术对患者正常组织的损伤。其次是操作的容错性设计，铰接调节结构的调节行程覆盖了股骨近端手术的所有常用角度范围，横向调节行程可达30mm，角度调节范围覆盖±25°，术者可以根据患者的个体骨骼形态差异，在不重新植入固定锚针的前提下完成定位参数的调整，减少术中重复操作的时间。装置的所有边角都做了R2以上的圆弧钝化处理，避免安装、调节过程中尖锐边角划伤患者软组织或者术者手套，外露的调节旋钮表面做了滚花处理，戴医用橡胶手套操作时也不会出现打滑问题。

　　从安装边界与尺寸参数来看，整套装置组装完成后的总长度为120mm，最大宽度62mm，高度方向的最大尺寸为58mm，不会在术区形成过大的操作遮挡，留给术者的操作空间足够满足穿孔器械、内窥镜的操作需求。固定锚针的植入深度设计为15-25mm，刚好穿透骨皮质层进入松质骨层，既保证足够的固定强度，又不会因为植入过深损伤对侧的骨组织或者髓腔内的血管神经。导杆通道的出口端距离骨面的最小距离可调节至5mm，最大可拉开至20mm，适配不同体型患者的软组织厚度差异，对于软组织较厚的患者，不需要额外牵拉软组织即可让导针对准骨面的进针点。

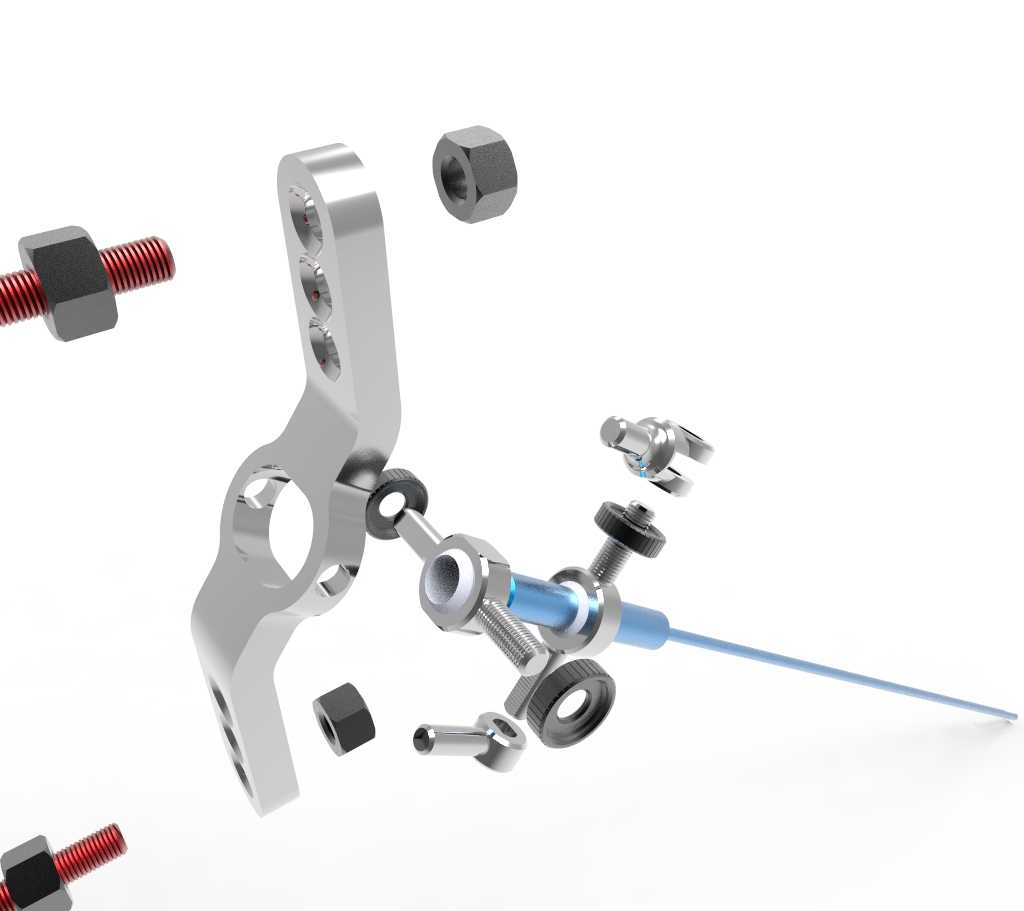

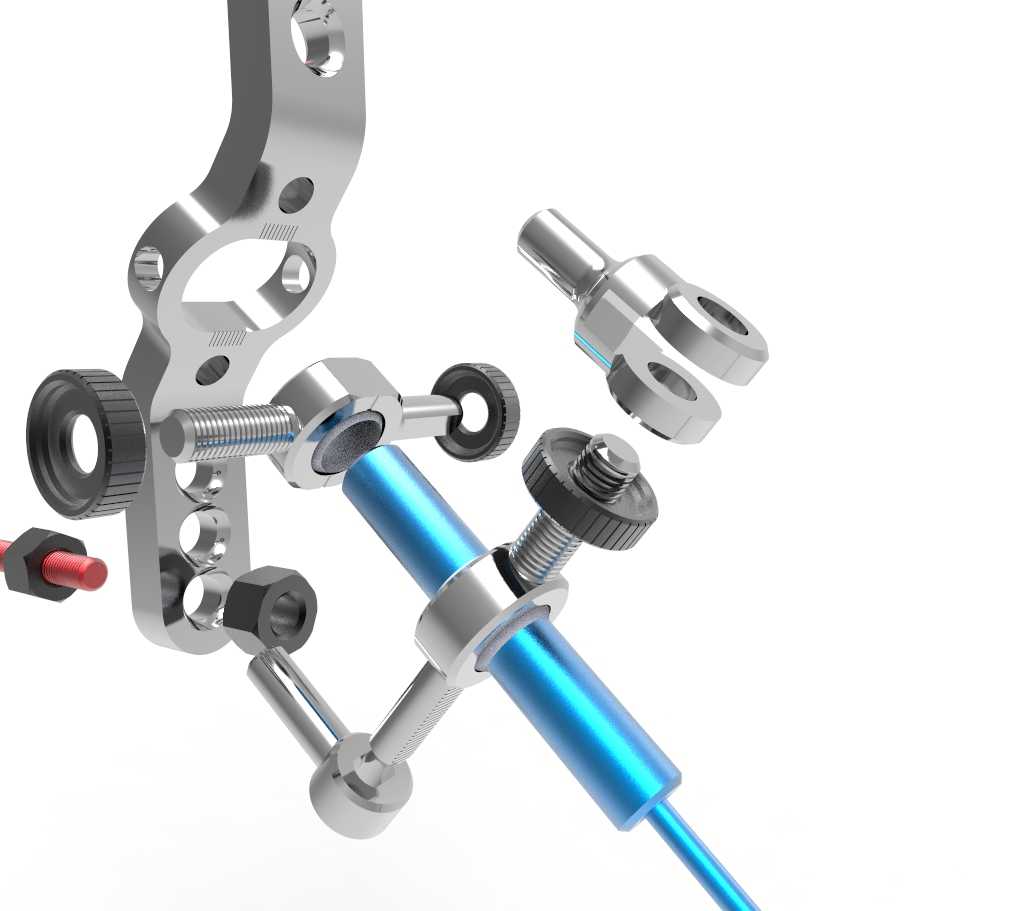

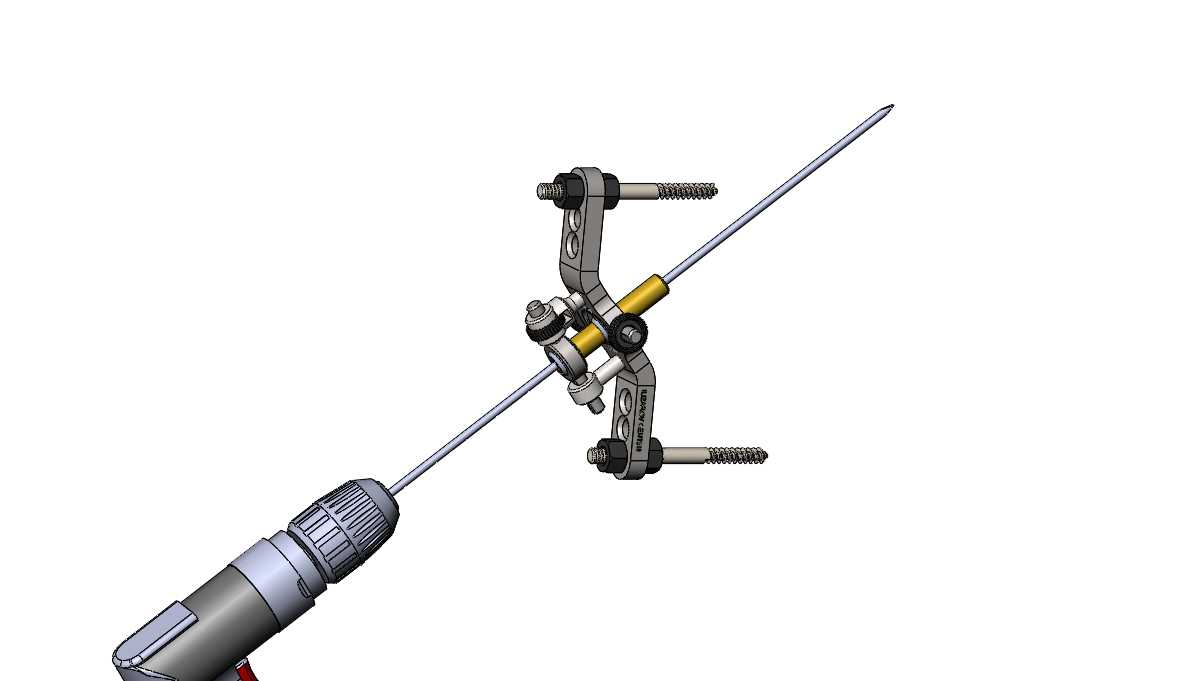

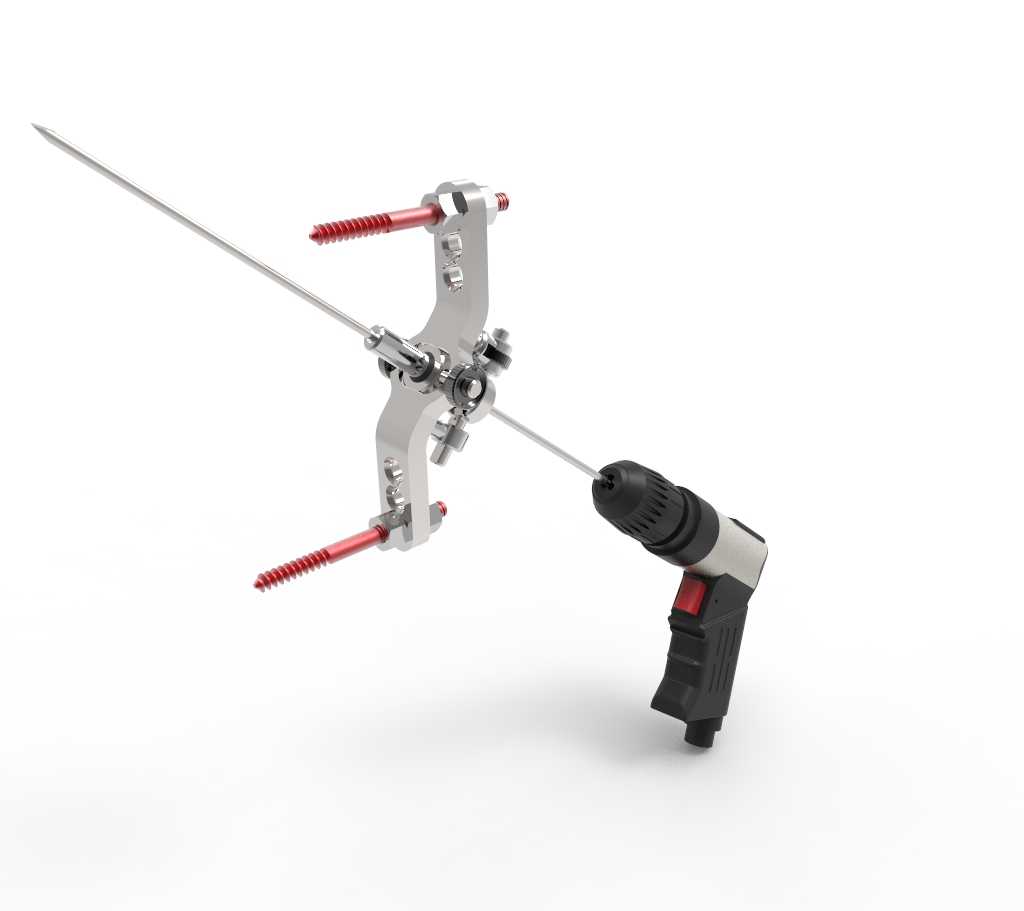

　　在实际临床使用逻辑中，这套装置能够机械性消除术者手持操作的抖动误差，保证骨穿孔通道的直线度与位置精度，通道建立完成后，可直接沿着导杆送入对应的手术器械，完成髓腔内压力释放、坏死骨组织清除、微循环重建等操作，为后续的骨组织血运恢复创造稳定的通道条件，相比传统徒手操作的微创术式，能够大幅降低通道偏移的概率，减少术中透视的次数，缩短整体手术时间。装置的整体结构采用模块化设计，所有部件都可快速拆解，满足医用器械的清洗、消毒要求，铰接部位的配合间隙经过特殊设计，反复消毒、拆装后也不会出现定位精度下降的问题，适配常规骨科手术的重复使用需求。
