医用手术持骨钳结构三维设计

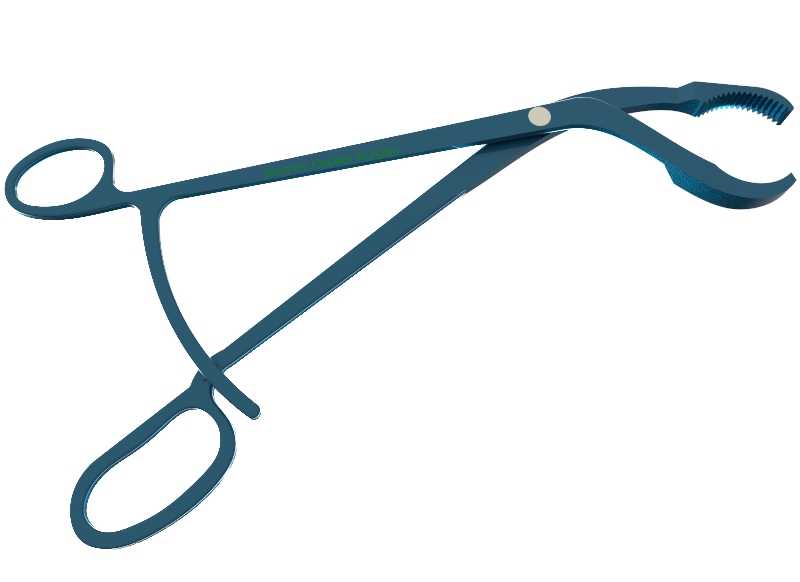

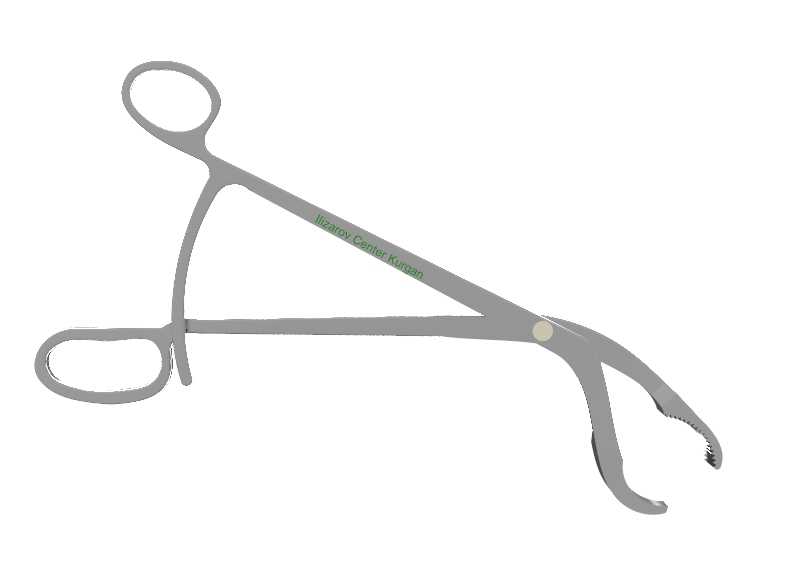

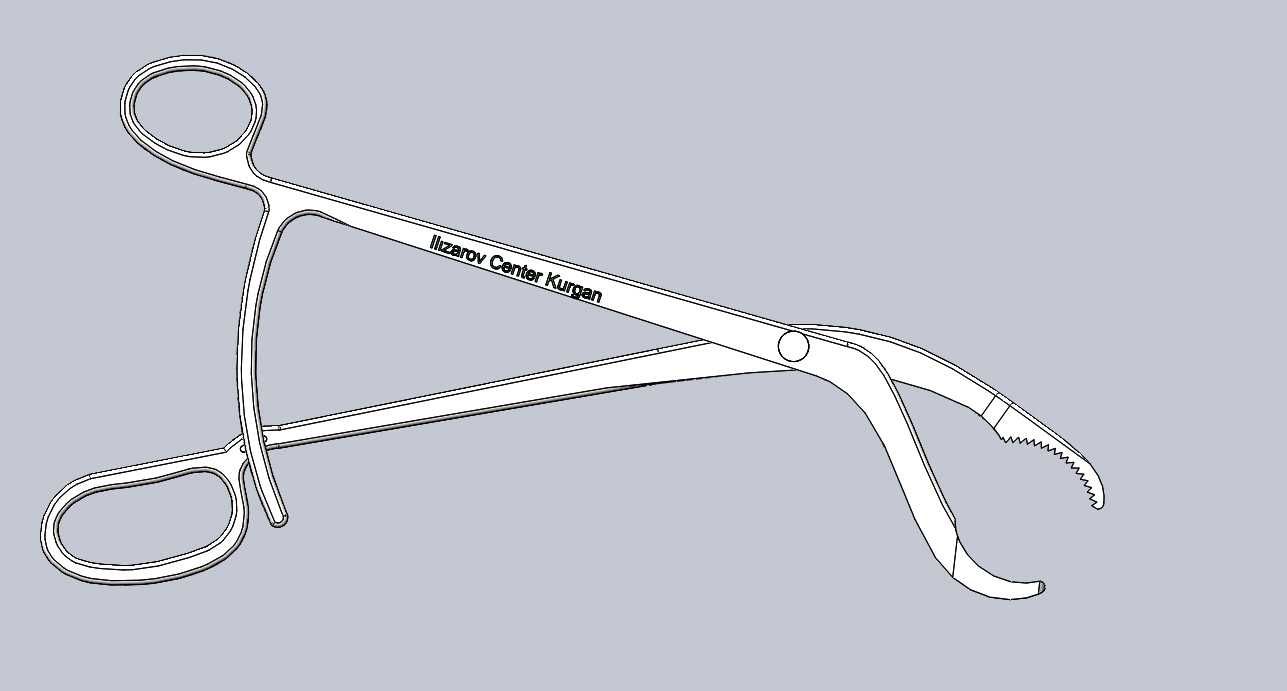

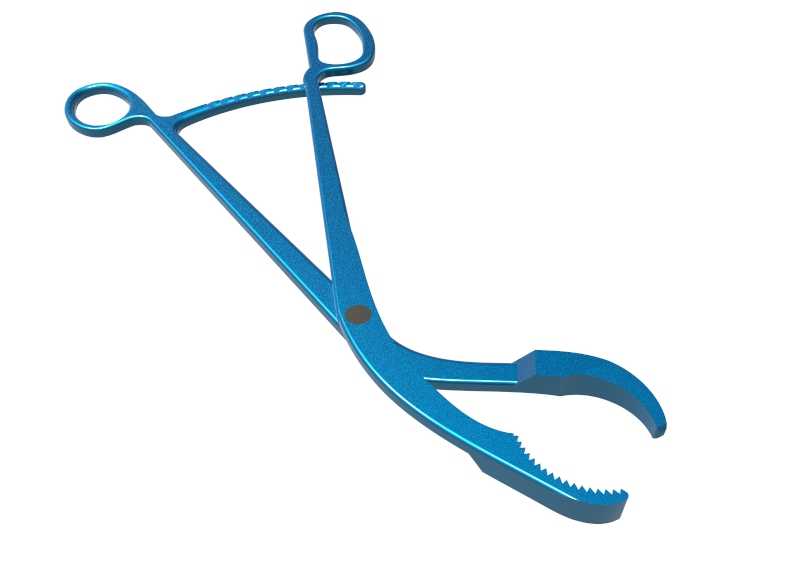

　　这款骨夹也就是骨科手术中常用的持骨钳，核心应用场景覆盖骨科创伤手术、骨移植手术、骨折复位内固定手术等临床操作环节，主要作用是在手术过程中夹持固定骨段，为术者提供稳定的骨块把持力，避免骨块移位影响复位精度，同时解放术者手部操作空间，方便后续钻孔、上钉、缝合等操作开展。从功能特性来看，钳头采用带齿的弯形咬合结构，咬合面的锯齿做了圆角钝化处理，既可以保证夹持骨面时不打滑，又能避免齿尖过于锋利切割骨皮质造成额外骨损伤，钳头的开合角度经过适配设计，可满足不同直径长骨、不规则骨块的夹持需求，不会出现小骨块夹不稳、大骨块张角不足的问题。钳身采用交叉铰接的杠杆结构，铰接点位置经过力学优化，将力臂比设置在合理区间，

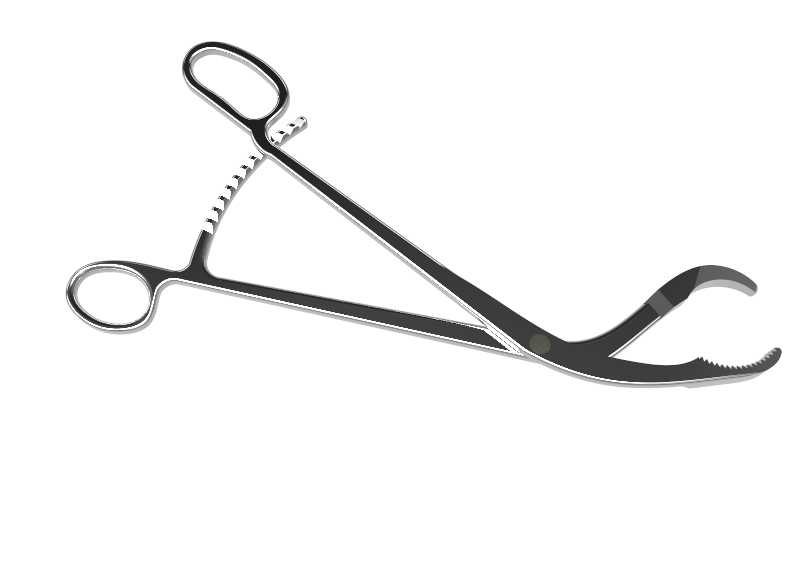

　　术者握持指环施加较小的握力就能在钳头获得足够的夹持力，长时间操作也不易产生手部疲劳；钳身中段设置的锁止卡齿结构，可以在夹持到位后锁定钳体开合度，无需持续施加握力就能维持稳定的夹持状态，适配长时间手术操作的需求。设计过程中首先围绕临床操作的人机工程学要求展开，指环的内径尺寸适配成年术者戴医用手套后的手指维度，指环边缘做了圆弧翻边处理，避免长时间握持硌伤手部；钳身的整体长度控制在常规手术器械的操作区间内，既可以满足深部术野的操作距离要求，又不会因为长度过长导致操作力矩过大影响夹持精度。外形尺寸方面，整体钳体长度适配常规骨科手术的操作范围，最大开合状态下钳头张口距离可覆盖成人股骨干的直径范围，闭合状态下整体轮廓无突出尖锐棱角，

　　避免术中划伤软组织；铰接位置的销轴采用沉头设计，销轴两端与钳身表面齐平，不会出现突出结构勾扯手术敷料或软组织的问题。安装边界上，该器械为整体铰接式结构，无额外外接附件，销轴与钳身铰接孔采用小间隙配合，开合过程无卡顿、无旷量，反复开合数千次也不会出现铰接松动的问题；钳体表面做了哑光钝化处理，避免手术无影灯照射产生反光干扰术者视野，整体结构无清洁死角，铰接位置的间隙控制在合理范围，既保证开合顺畅，又不会残留血污或组织碎屑，满足术后高温高压消毒的使用要求。在建模过程中，对钳头咬合齿的齿形、齿距做了等比例还原，每一个齿的角度、深度都经过临床使用场景验证，保证夹持不同硬度骨组织时都能获得稳定的把持力；钳身的杆部截面采用椭圆形变截面设计，

　　在靠近铰接点的位置截面尺寸更大，提升钳身的抗扭、抗弯强度，避免夹持较大骨块时钳身出现形变，靠近指环的位置截面适当收窄，兼顾整体重量控制，降低术者长时间操作的负重感。锁止卡齿的齿形采用梯形齿设计，锁止后不会出现自行滑脱的问题，解锁时只需轻轻施加侧向力就能快速脱开，操作逻辑符合临床医护的使用习惯，不需要额外的操作学习成本。
