骨科手术用trocarA套管针结构设计

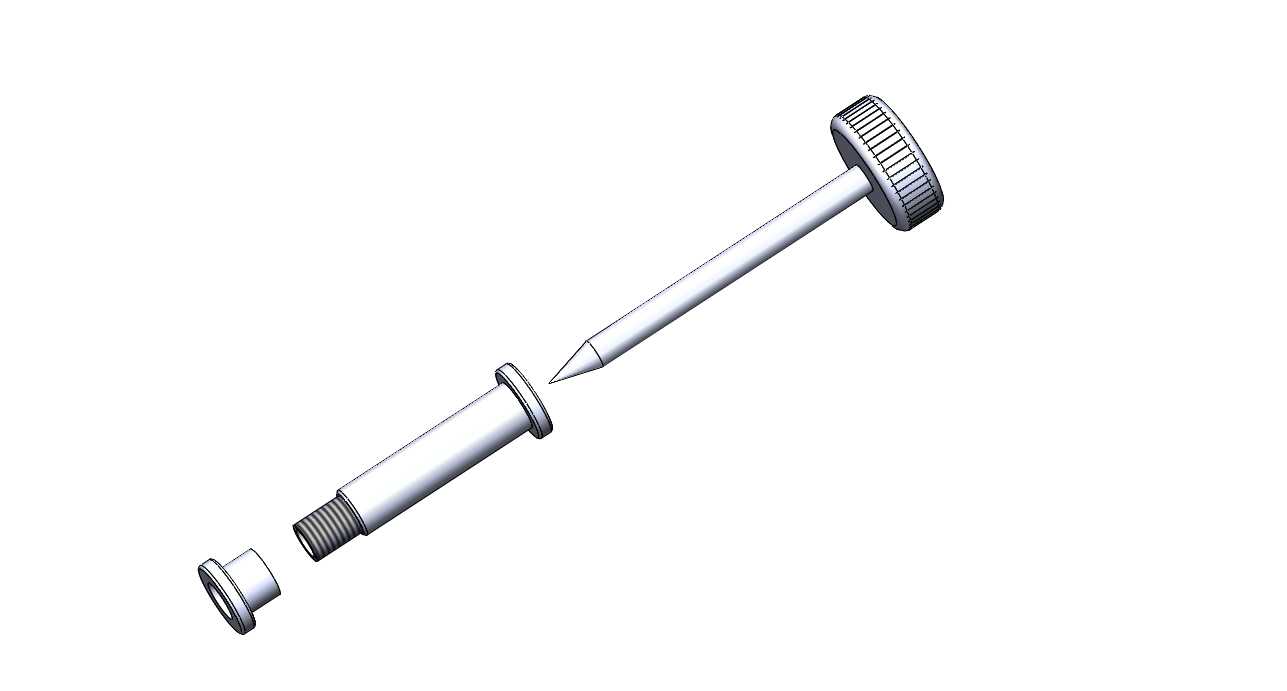

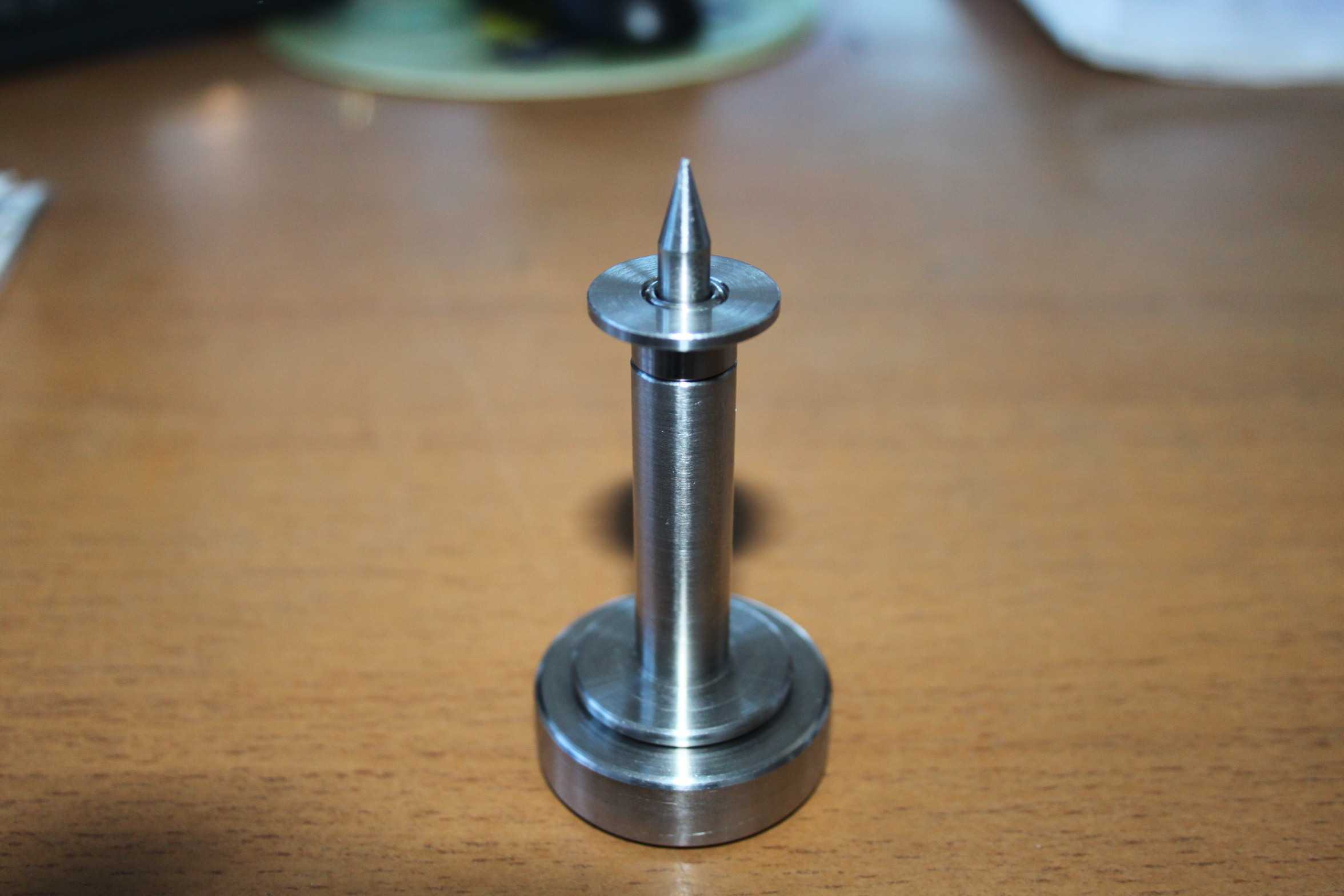

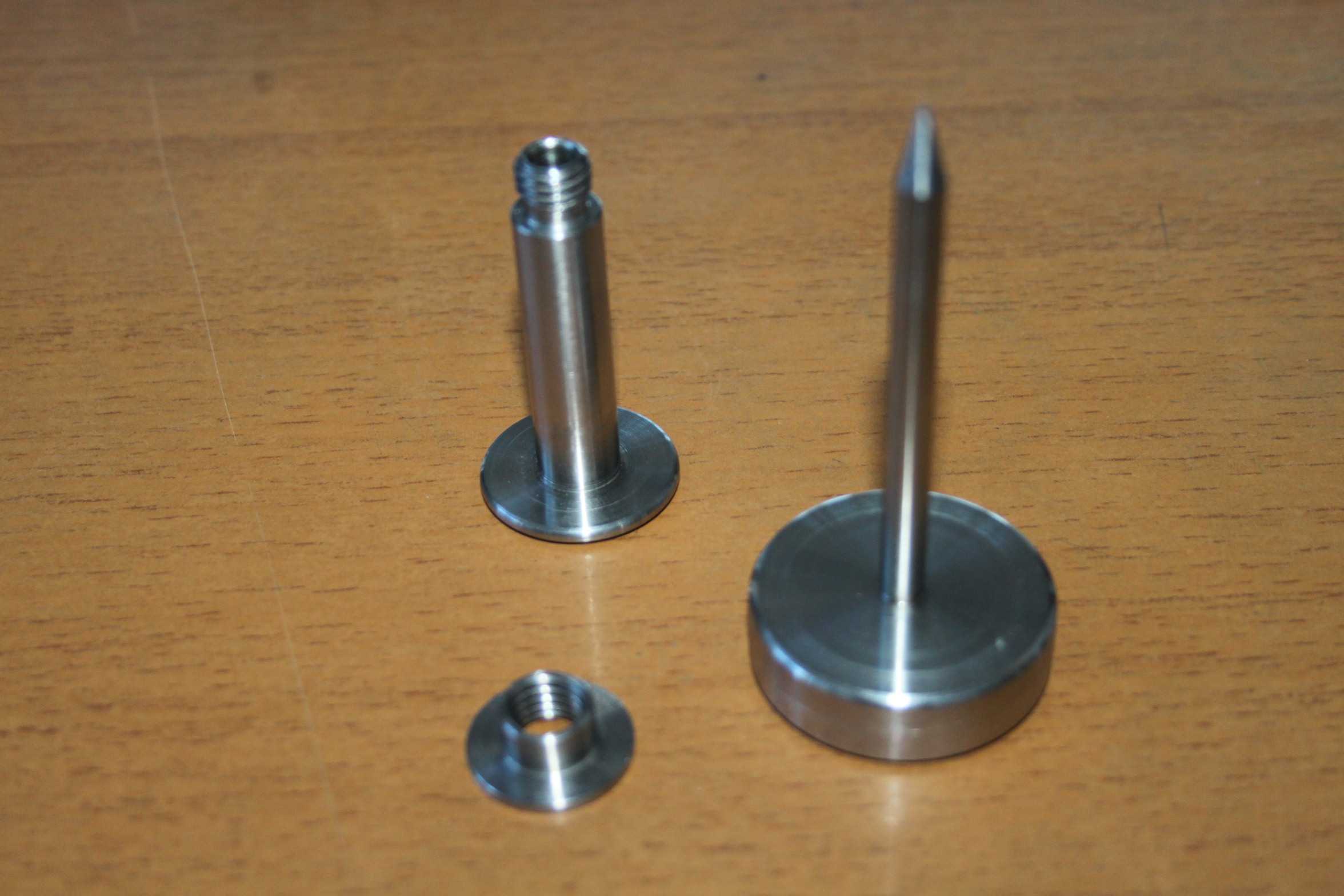

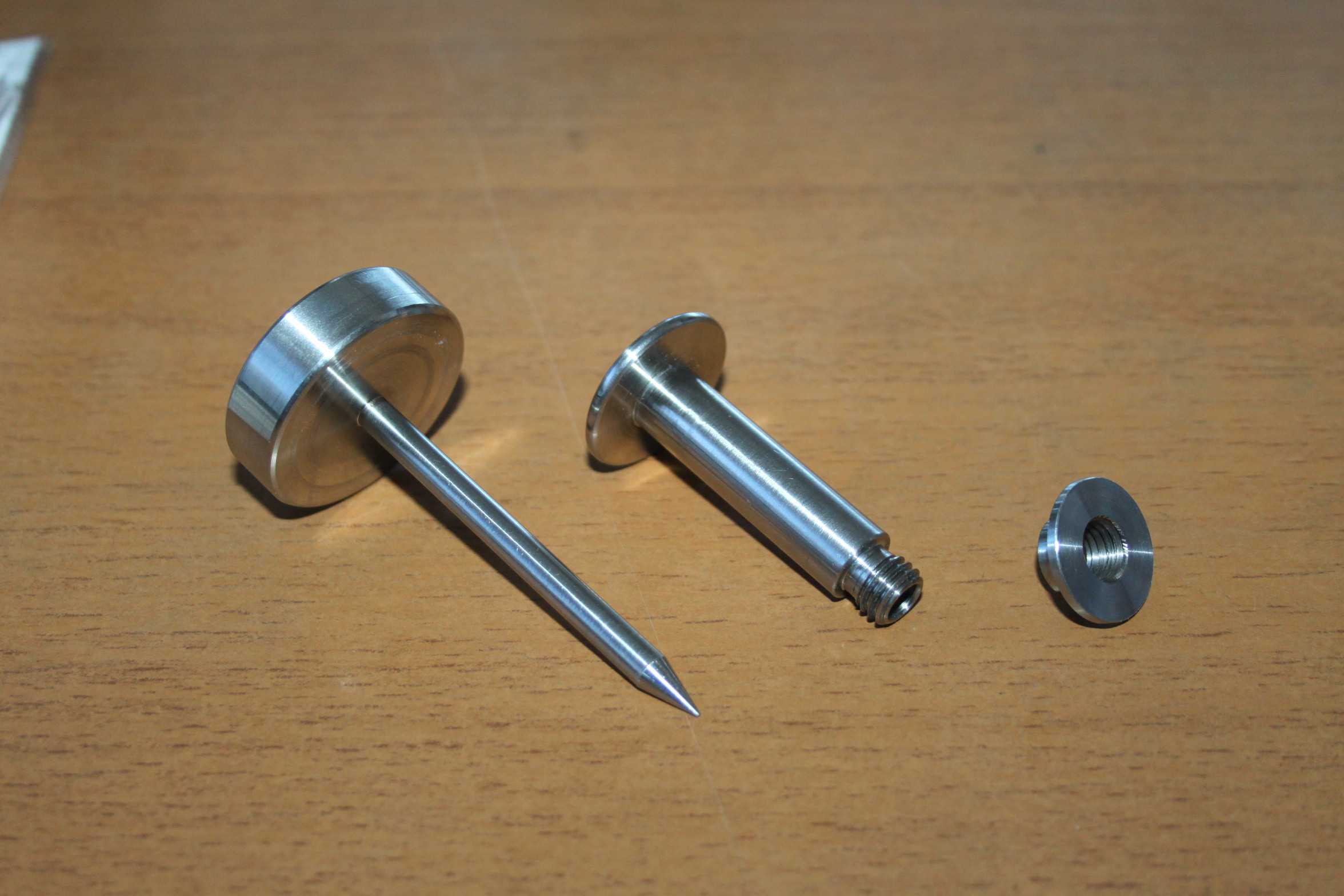

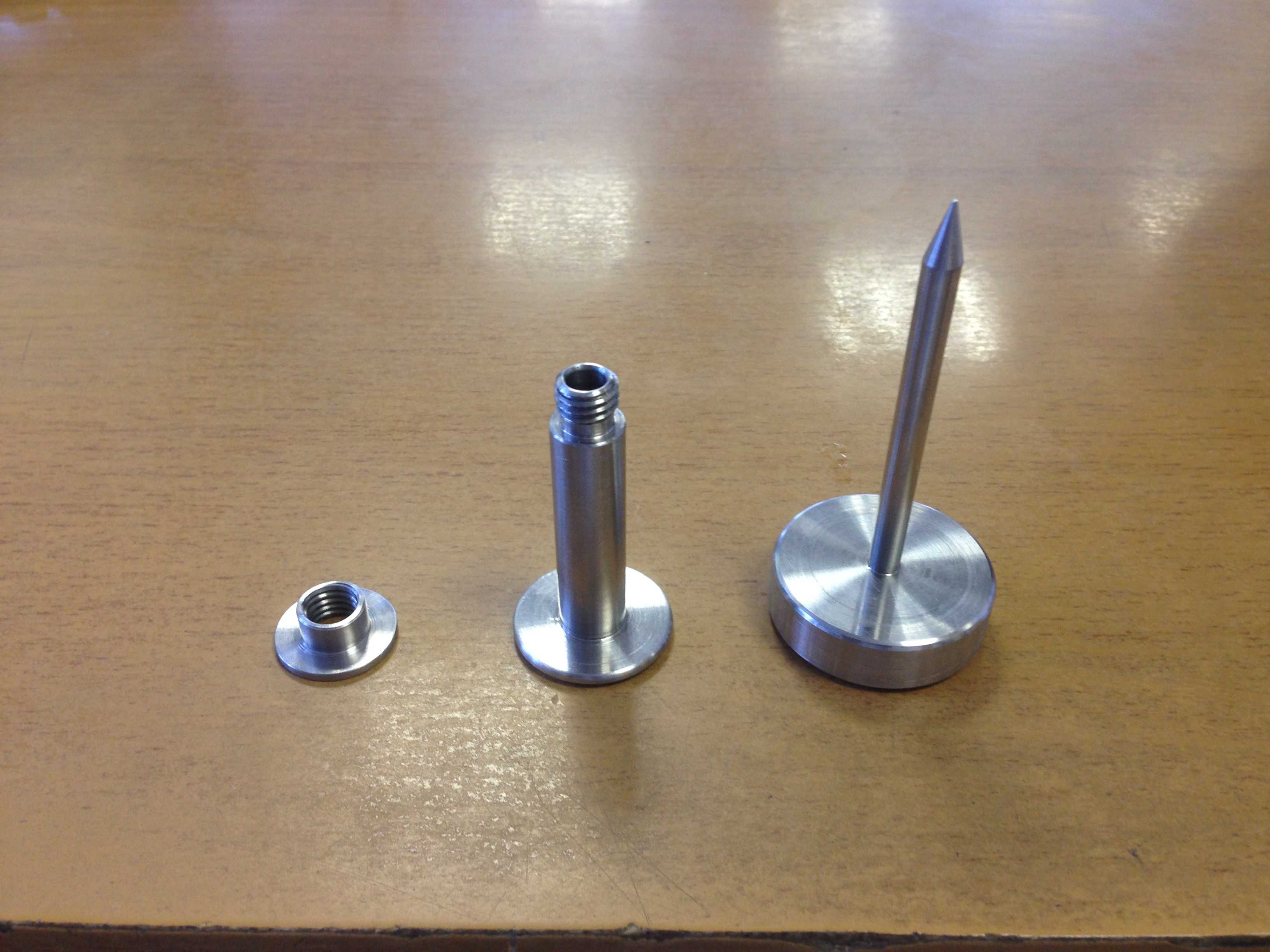

　　这款套管针是骨科外科手术中常用的穿刺建立操作通道的核心器械，整套组件由穿刺芯、外套管、密封端帽三个核心部分构成，穿刺芯的头部可以根据临床需求做成金属尖头、圆钝头或者无刃结构，适配不同软组织穿刺的创伤控制需求，外套管全程为空心薄壁结构，是后续操作器械进入手术区域的通道载体。在临床骨折固定手术场景中，传统的开放手术需要做长度数倍于接骨板的软组织切口，充分剥离骨膜后才能放置接骨板、拧入固定螺钉，对软组织的创伤大，术后恢复周期长，而使用这款套管针配合操作时，仅需要在软组织上做极小的戳口，就能建立从皮肤表面直达骨面的稳定操作通道，大幅降低手术的医源性创伤。

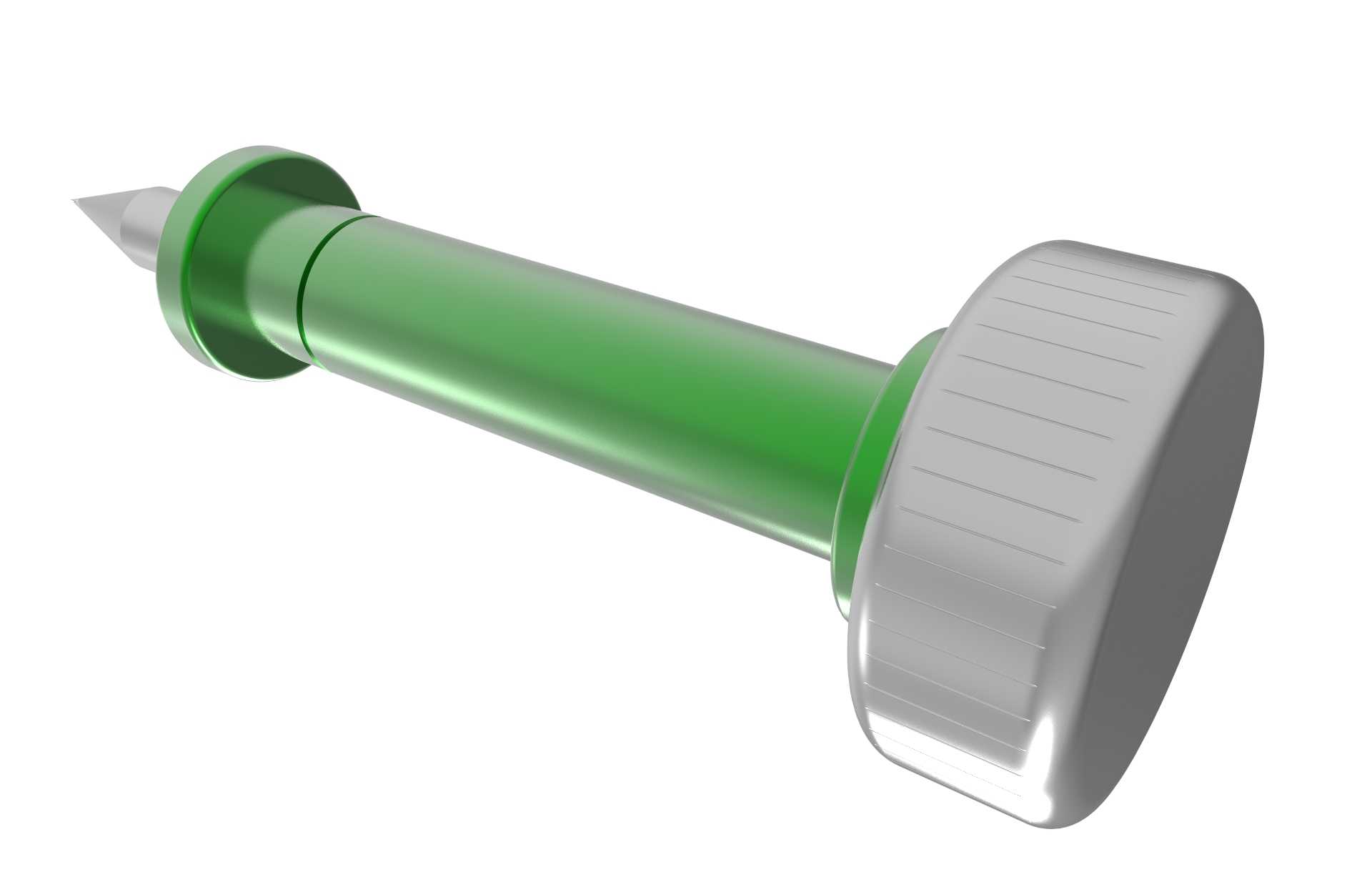

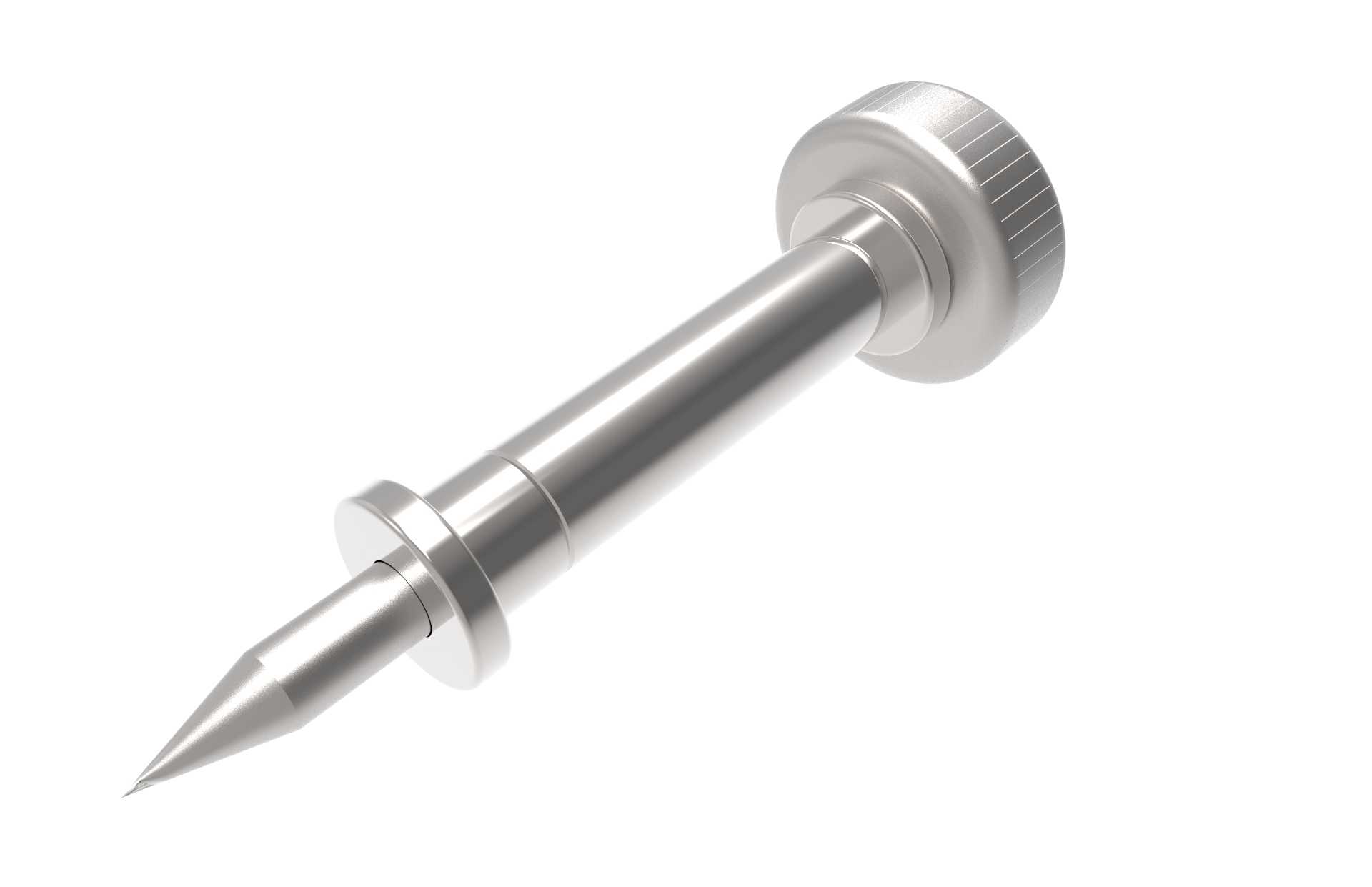

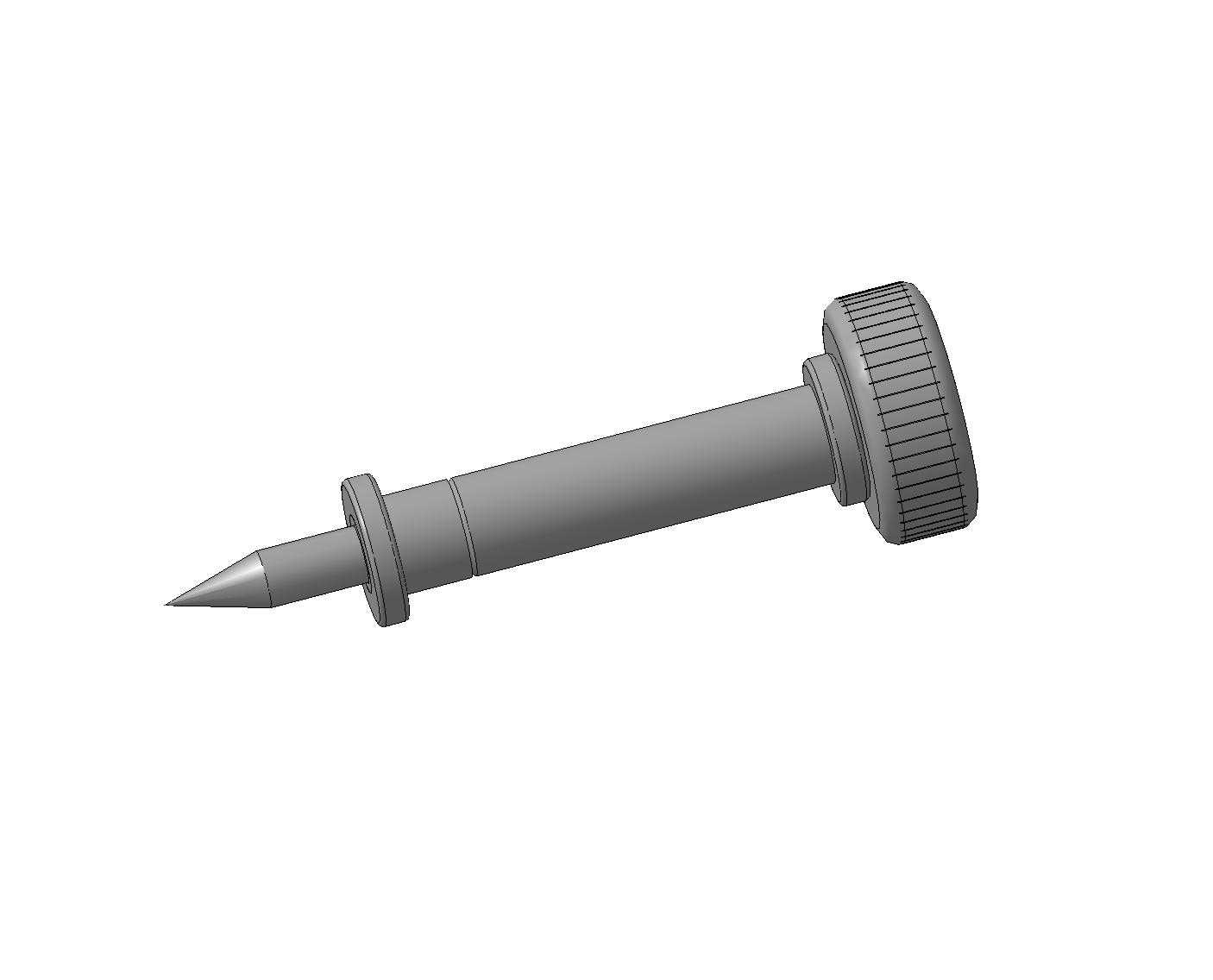

　　从实际操作流程来看，术者完成初步的软组织小切口后，会先将配套的定位套沿切口置入，抵到目标骨面后作为定位基准，再将装配好穿刺芯的套管组件沿定位套的导向方向刺入，穿刺过程中穿刺芯的尖头可以顺利分开肌纤维、筋膜等软组织，不会造成大面积的组织撕裂，当套管前端抵达骨面后，抽出穿刺芯，外套管就留在原位形成稳定的操作通道，后续的螺钉置入、软组织剥离等操作都可以通过这个通道完成，不需要再扩大皮肤切口。外套管的尾部设计有滚花防滑握持结构，表面的细密滚花纹理可以保证戴医用橡胶手套操作时不会打滑，方便术者调整套管的刺入角度和深度，尾端的限位凸台可以和配套的限位器配合，控制套管的最大刺入深度，避免穿刺过深损伤深层的血管、神经或者骨组织。

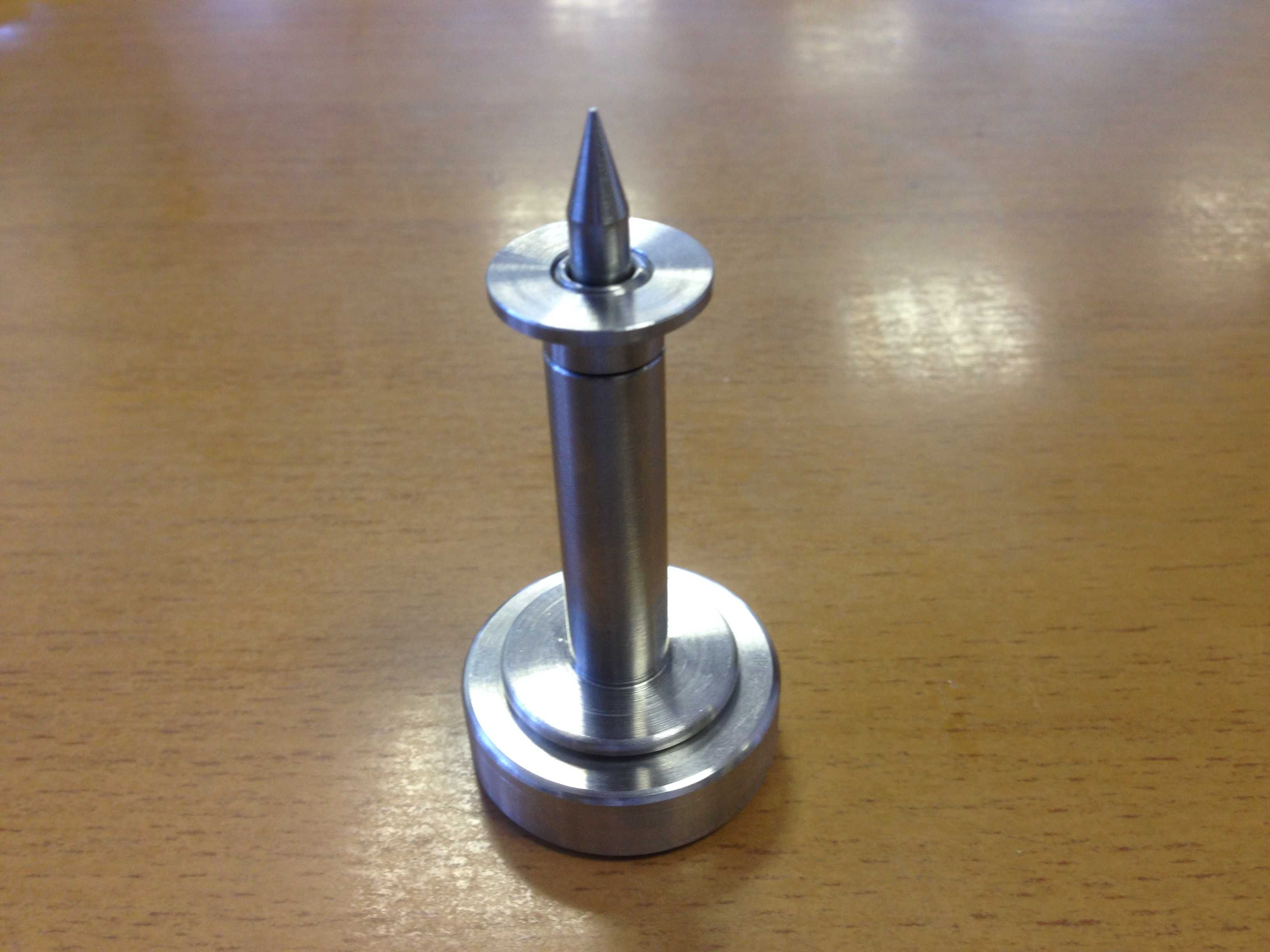

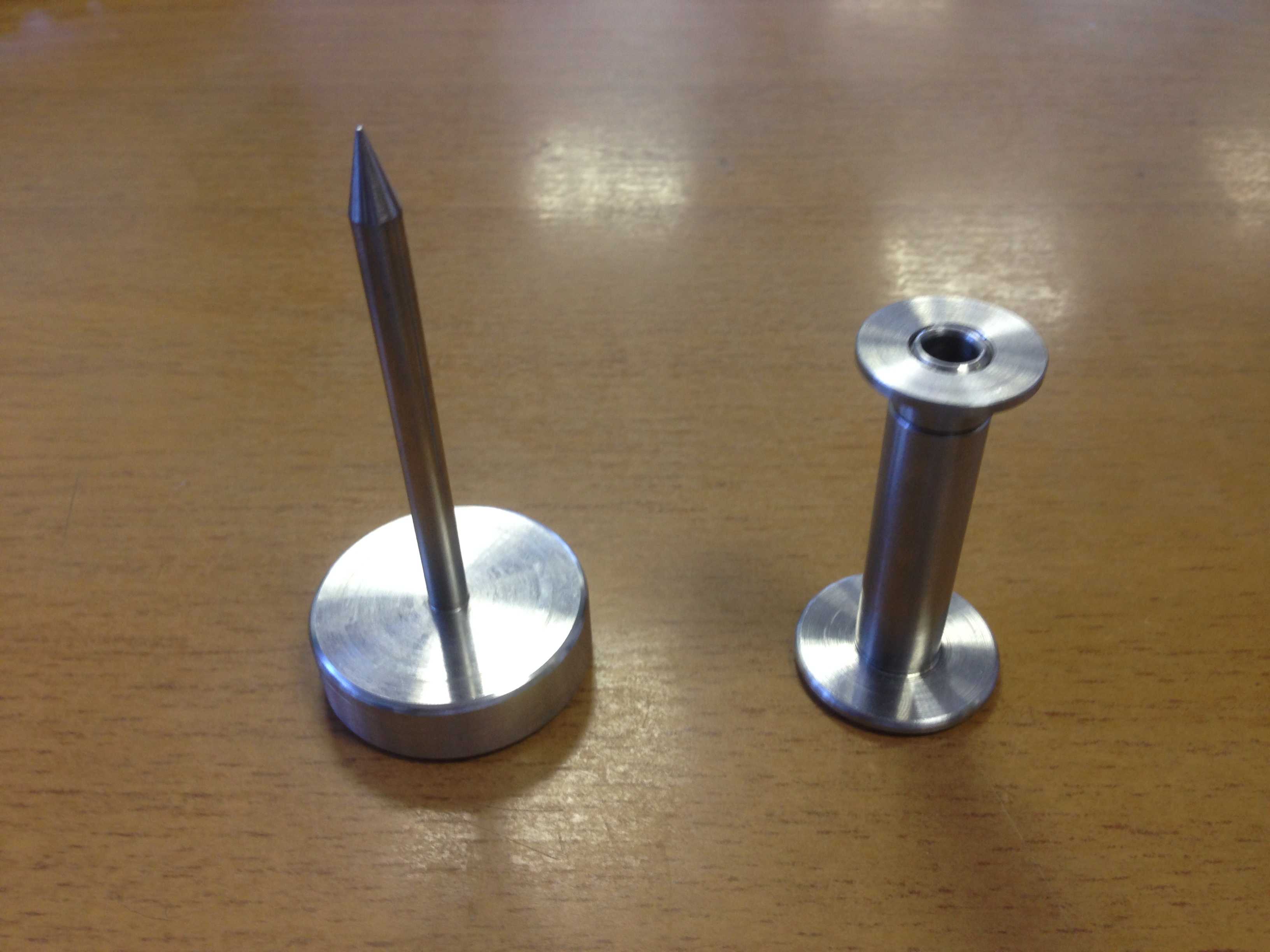

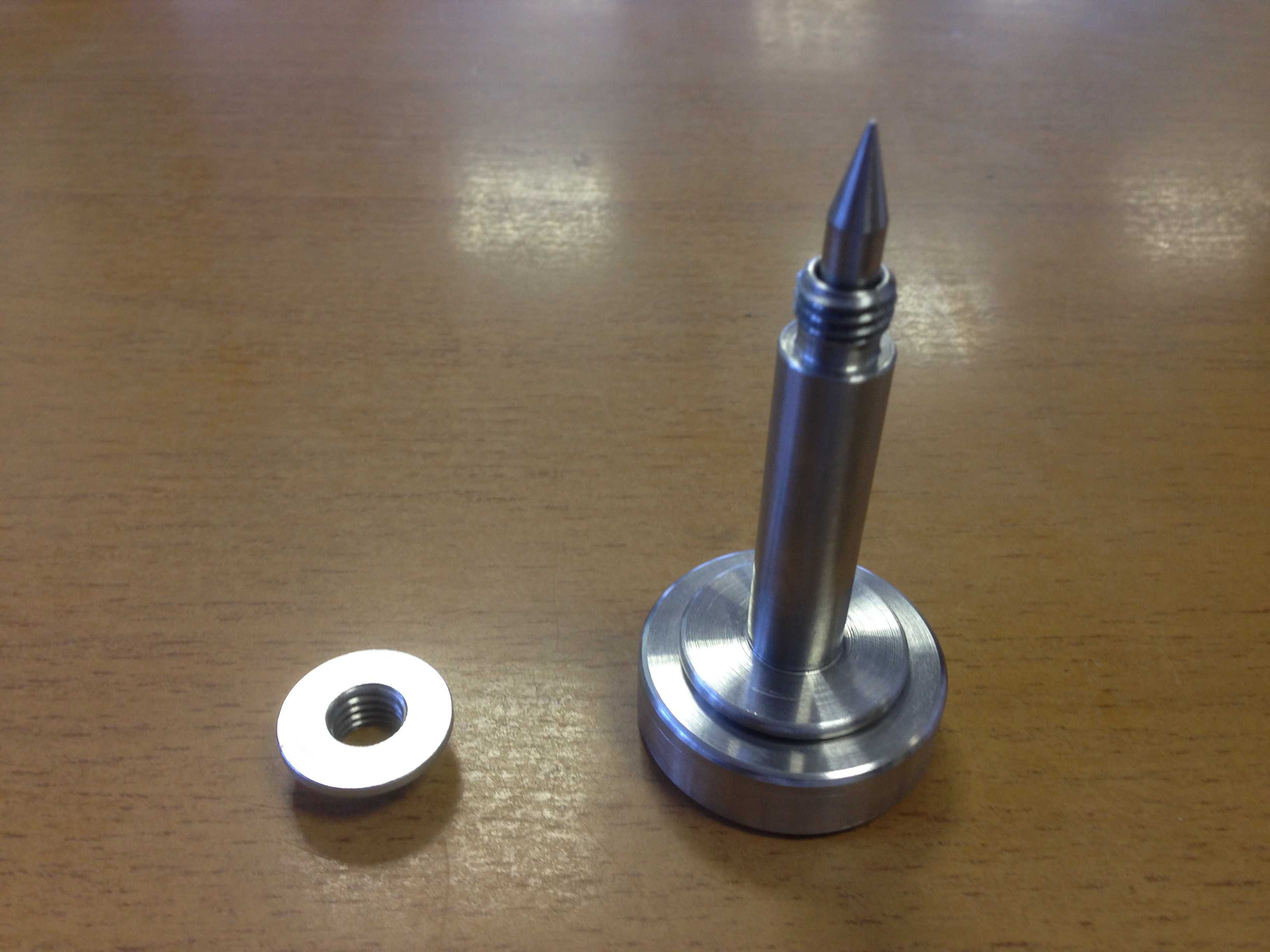

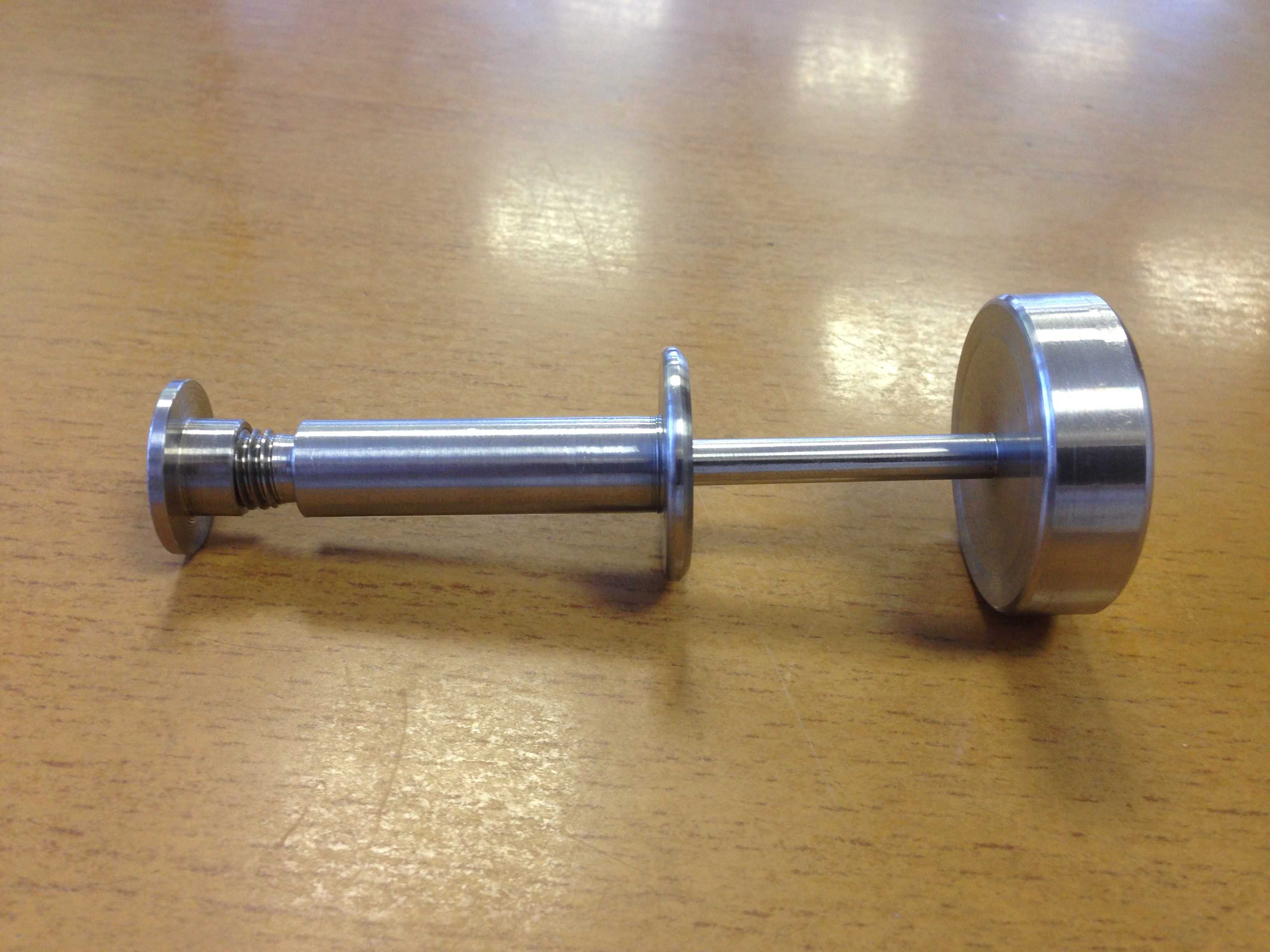

　　结构设计上，穿刺芯和外套管的配合采用小间隙滑配设计，单边间隙控制在0.02mm以内，既可以保证穿刺芯能够顺畅地从套管中抽出和插入，又不会在穿刺过程中让软组织嵌入两者的配合缝隙里，减少穿刺过程中的组织拖拽损伤。外套管的前端做了圆弧钝化处理，没有尖锐的边角，避免在置入过程中切割软组织，尾端的外螺纹结构可以和密封端帽配合，在需要进行腔镜辅助操作时，接上密封端帽就可以维持操作腔隙的气密性，满足不同术式的使用需求。

　　从安装边界和尺寸适配来看，这款套管针的外径适配临床常用的骨科螺钉尺寸，通道内径可以容纳对应规格的螺钉、螺丝刀头通过，整体长度根据临床常用的穿刺深度设计，满足从皮肤表面到四肢骨面的常规穿刺距离需求，握持端的滚花帽直径做了加大设计，方便术者施加轴向的穿刺力，不需要过度用力就能完成穿刺操作。在接骨板微创固定手术中，术者可以通过多个这样的套管针通道，分别完成螺钉的置入操作，不需要做长切口剥离软组织，能够最大程度保留骨膜的血供，提升骨折愈合的效率，同时减少术后软组织粘连、切口感染等并发症的发生概率。

　　除了骨折固定场景，这款套管针也可以用于其他需要建立软组织穿刺通道的外科操作场景，比如深部组织的活检、引流管置入等操作，只需要根据使用需求更换对应直径和长度的外套管即可，核心的穿刺结构设计逻辑通用。整套结构没有复杂的异形曲面，所有配合面都是规则的回转体结构，加工工艺性好，穿刺芯和外套管都可以采用医用不锈钢材料通过车削加工完成，表面做抛光处理，降低和软组织的摩擦阻力，滚花部分采用网纹滚花工艺，保证防滑性能的同时不会残留污渍，方便术前的清洗和灭菌操作。密封端帽采用医用高分子材料制作，和套管尾端的螺纹配合可靠，拆卸方便，能够满足反复灭菌使用或者一次性使用的不同产品定位需求。
