Ilizarov骨外固定支架配套髓内钢板结构

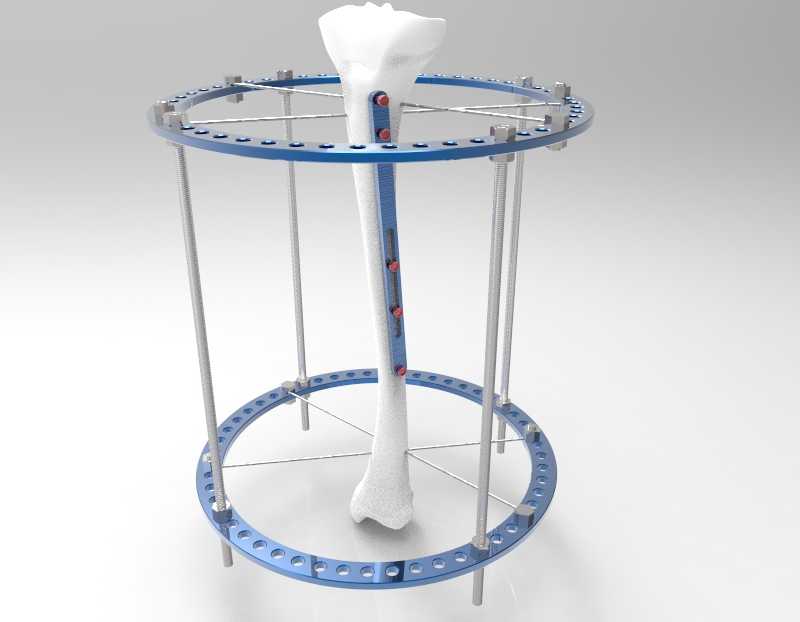

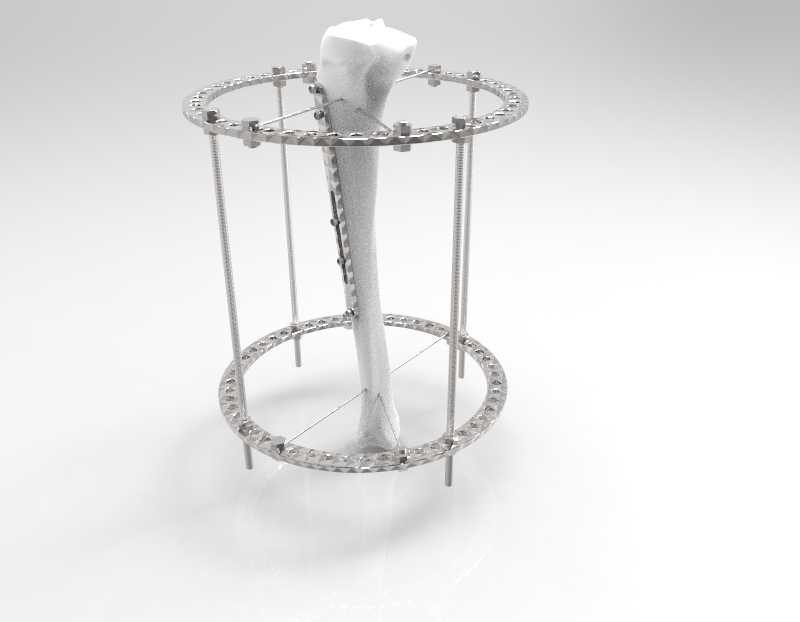

　　这套骨科固定组合结构，核心是环形Ilizarov外固定架与配套髓内钢板的协同设计，主要用于长骨骨折、骨缺损、骨延长类的骨科手术场景，在创伤骨科、矫形骨科的临床处置中应用广泛。从实际临床使用的需求出发，外固定架采用双层环形支撑结构，环体上预留多组均匀分布的克氏针固定孔位，可根据不同患者的骨骼直径、骨折断面位置灵活调整穿针点位，避免穿针对血管、神经造成二次损伤。四根可调长度的螺纹杆连接上下两层固定环，螺纹杆上配备细牙调节螺母，可实现毫米级的牵引距离调整，满足骨延长过程中每日微量牵拉的临床操作要求，螺纹杆与环体的连接位置同样可沿环周向滑动调整，适配不同成角、移位的骨折复位需求。配套的髓内钢板采用贴合长骨髓腔内壁的弧面构型，

　　钢板上排布多组锁定螺钉孔，植入髓腔后可从骨皮质外侧拧入锁定螺钉，实现髓内的刚性支撑，弥补外固定架在骨断端轴向支撑刚度不足的问题，避免长期牵引过程中出现骨断端成角、旋转移位的情况。从安装边界来看，整套外固定架的环体内径预留足够的软组织容纳空间，环体内壁与皮肤表面的间隙控制在2cm左右，既避免术后肢体肿胀造成环体压迫皮肤，也能保证克氏针穿入后有足够的张力维持固定效果，上下环的间距可根据患者长骨的骨折段长度灵活调整，常规适配成人胫骨、股骨的固定需求，调整范围覆盖15cm至35cm的节段长度。设计过程中充分考虑临床操作的便利性，外固定架的所有调节部位均采用标准六角螺母构型，可使用常规骨科扳手完成调节操作，无需特殊定制工具；

　　髓内钢板的边缘做圆弧钝化处理，植入过程中不会刮损髓腔内的血管与骨膜组织，钢板的截面采用渐变厚度设计，在骨断端位置厚度更大以提升支撑强度，两端逐渐变薄减少对髓腔血供的压迫。在实际使用场景中，外固定架负责提供持续、稳定的牵张力，维持骨断端的对位对线，同时允许患者早期进行邻近关节的功能锻炼，减少长期卧床带来的并发症；髓内钢板则承担骨断端的部分轴向载荷，分担外固定架的受力，降低克氏针切割骨质、固定松动的发生概率，二者联合使用相比单一外固定或单一髓内固定，能在保证固定稳定性的同时，减少对骨膜血供的破坏，提升骨愈合的效率。整套结构的受力经过反复校核，环形架的环体采用高强度轻质合金材质，在保证支撑刚度的前提下尽可能降低整体重量，

　　减少患者佩戴过程中的负重感；螺纹杆采用抗拉强度优异的合金钢材，避免长期牵引受力出现蠕变变形，保证牵引距离的精准性；髓内钢板采用医用植入级合金材质，具备良好的生物相容性，植入后不会出现排异反应，同时材质的弹性模量与人体皮质骨接近，减少应力遮挡导致的骨吸收问题。从结构细节来看，外固定架的克氏针固定座采用偏心锁紧结构，穿入克氏针后可通过旋转锁紧件快速拉紧克氏针并锁定，操作便捷且固定可靠，固定座与环体的连接采用T型槽卡接结构，可沿环体快速滑动调整位置，调整到位后拧紧侧面的锁紧螺钉即可完成固定，无需在环体上额外打孔，适配不同的穿针方案。髓内钢板的螺钉孔采用锥形锁定螺纹设计，锁定螺钉拧入后可与钢板形成稳定的整体结构，即使在骨质疏松的患者骨质条件下，也能提供足够的螺钉把持力，避免螺钉松动退出。整套结构的设计完全围绕骨科临床的实际操作流程展开，从术前的器械准备、术中的复位植入到术后的调节康复，每个环节的结构设计都充分考虑操作的可行性与患者的耐受度，既满足骨折固定、骨牵引的力学性能要求，也尽可能降低手术操作难度与术后并发症的发生概率。
