环形可调式骨科骨碎片外固定支架结构

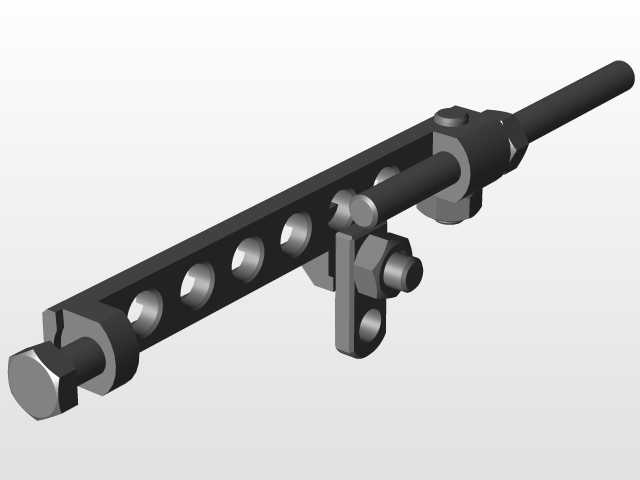

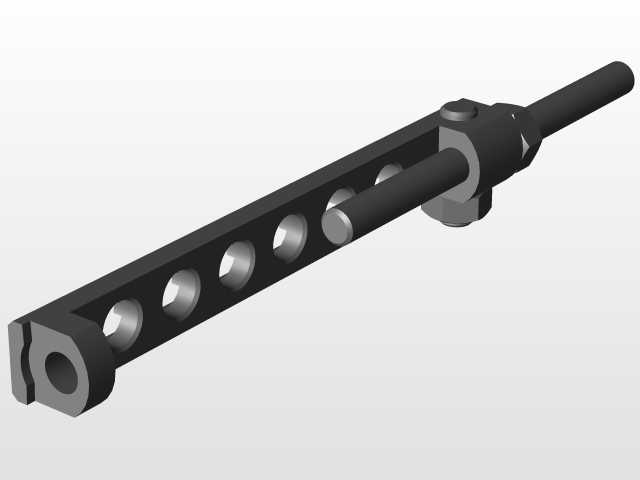

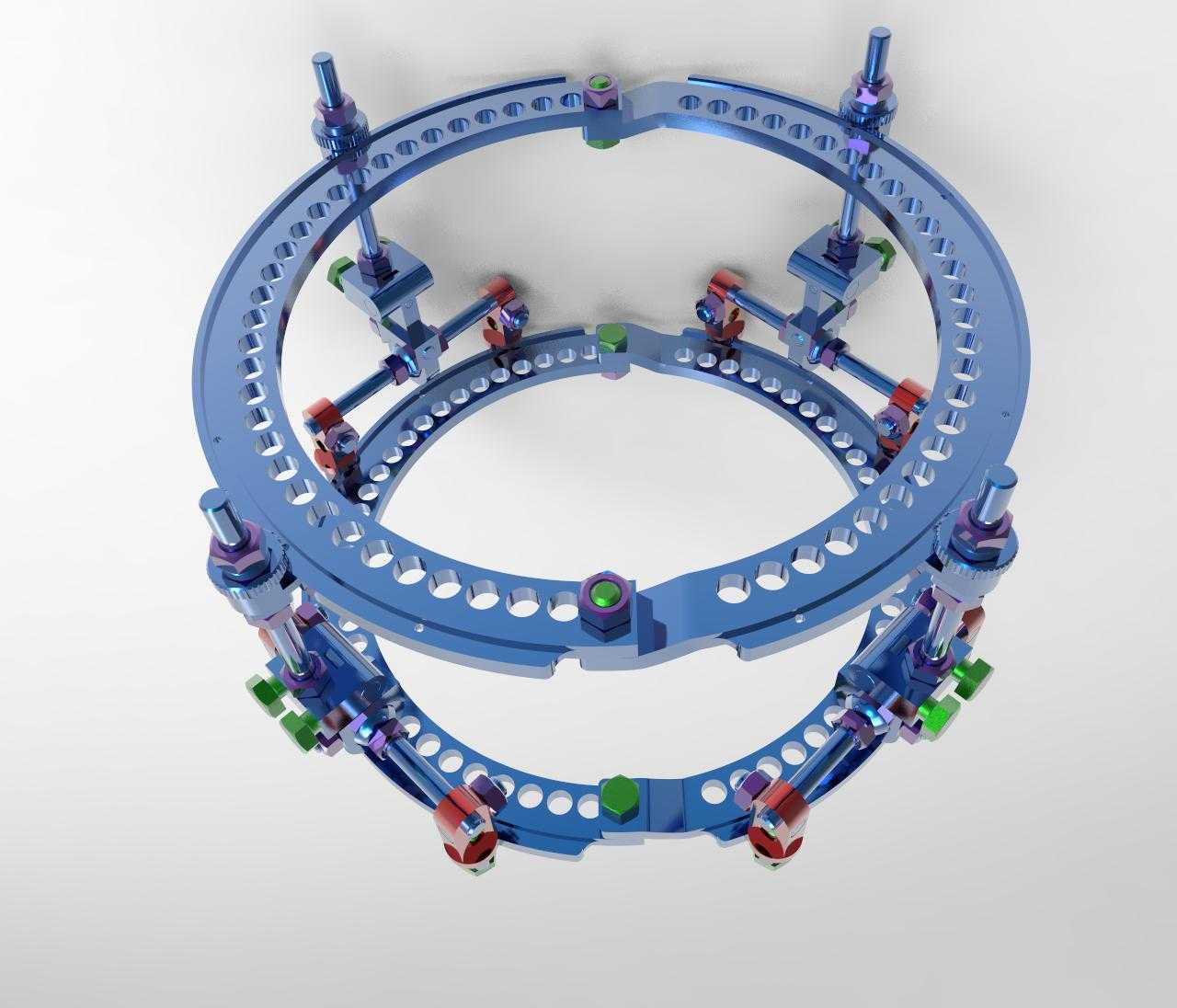

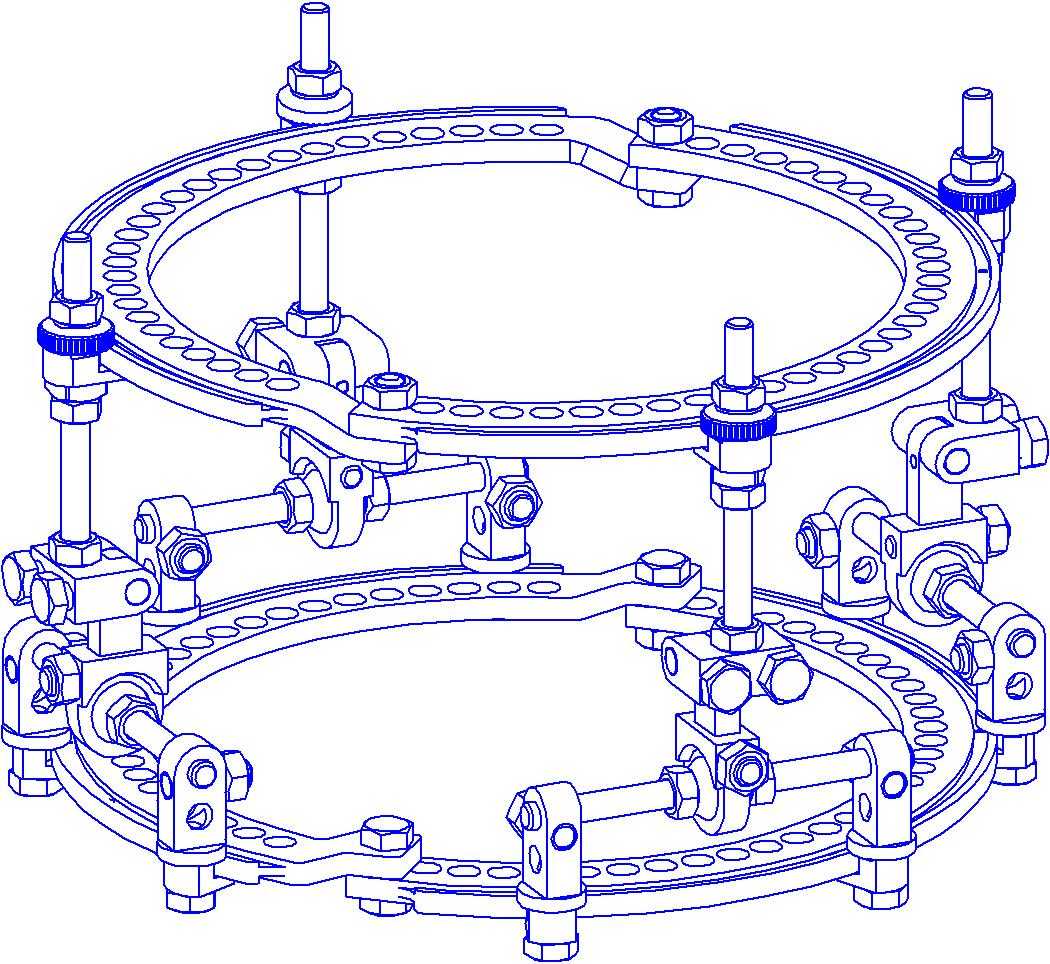

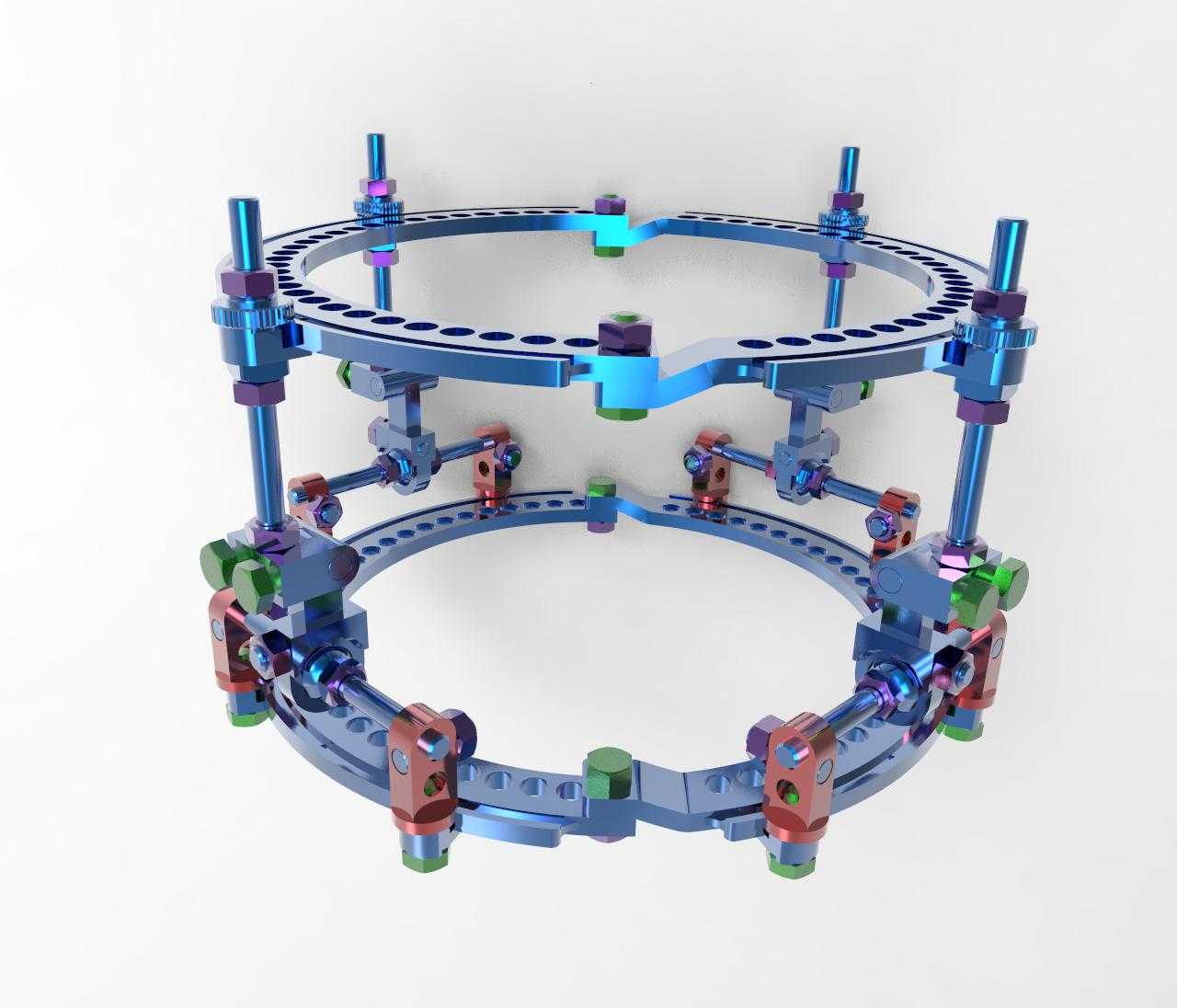

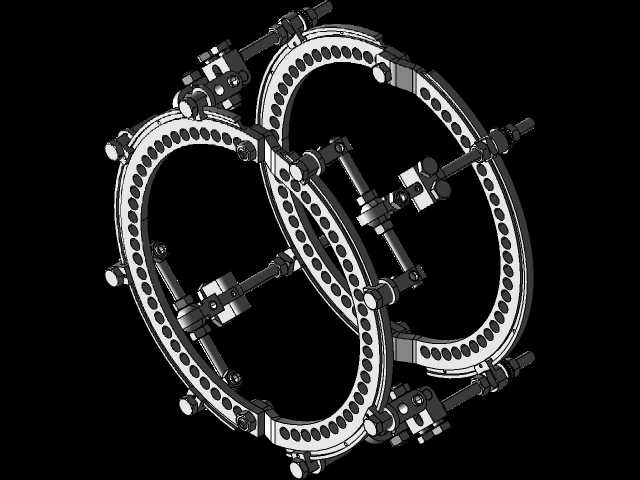

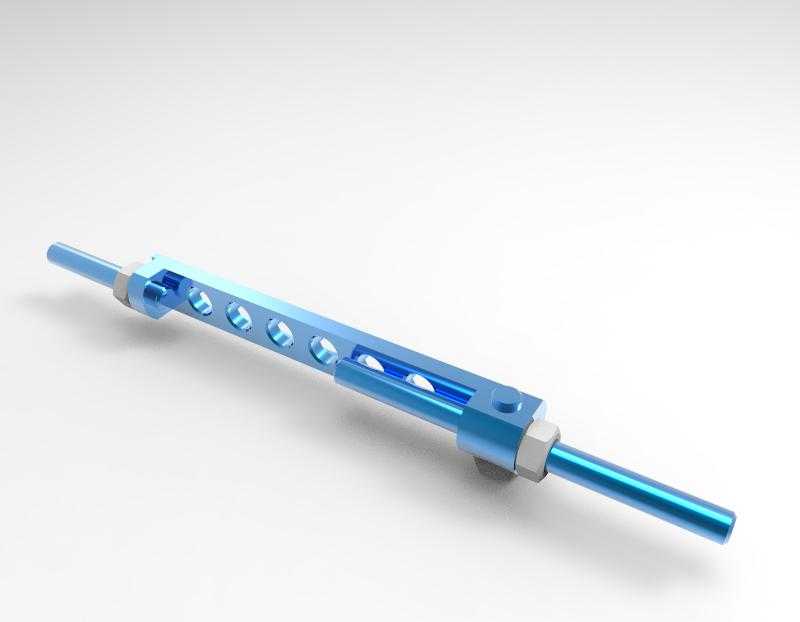

　　这款环形外固定结构主要应用于骨科创伤救治场景，针对四肢长骨、关节周围的粉碎性骨折复位固定需求设计，替代传统石膏外固定的局限性，可在术后根据骨愈合进度实时调整固定力线与加压参数，适配不同体型、不同骨折分型的临床固定需求。整套结构采用上下双层环形主体作为承载基础，环体沿周向均匀排布多组安装孔位，孔位间距按照临床常用的穿针间距标准设置，可根据骨折断端的位置灵活选择穿针固定点，无需额外定制适配环体，降低临床使用的配件储备成本。上下环体之间通过多根可调长度的支撑杆连接，支撑杆两端采用螺纹副与环体上的滑移座配合，旋转调节螺母即可改变上下环的间距，实现骨折断端的轴向加压或者牵开操作，调节过程中可通过螺纹螺距精确控制调节量，

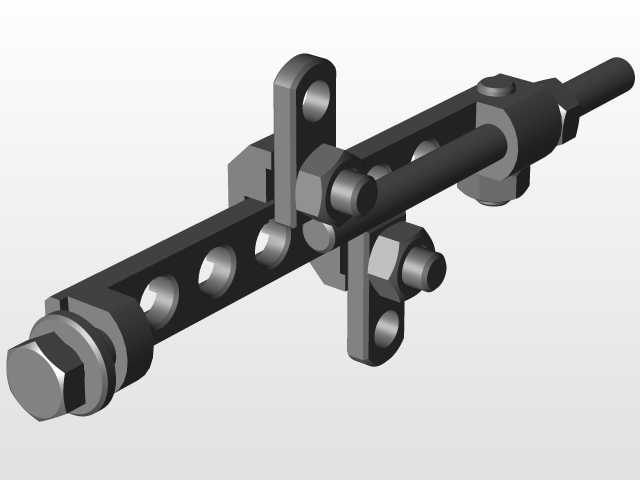

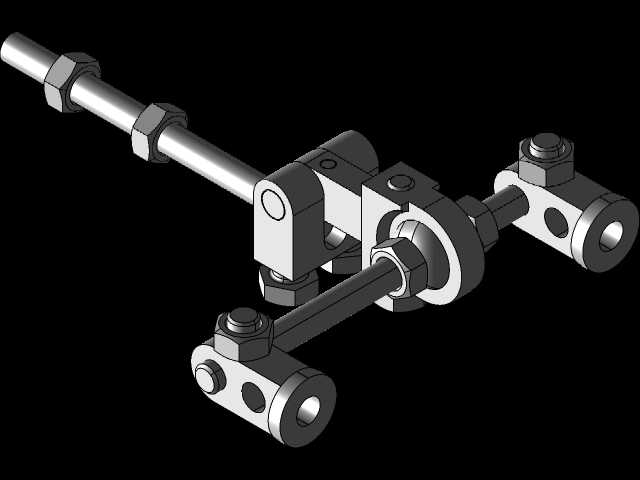

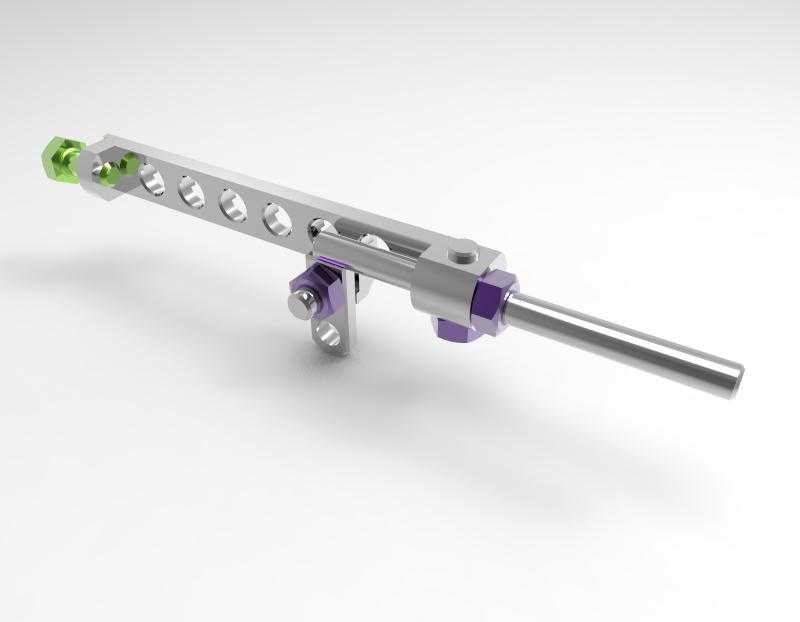

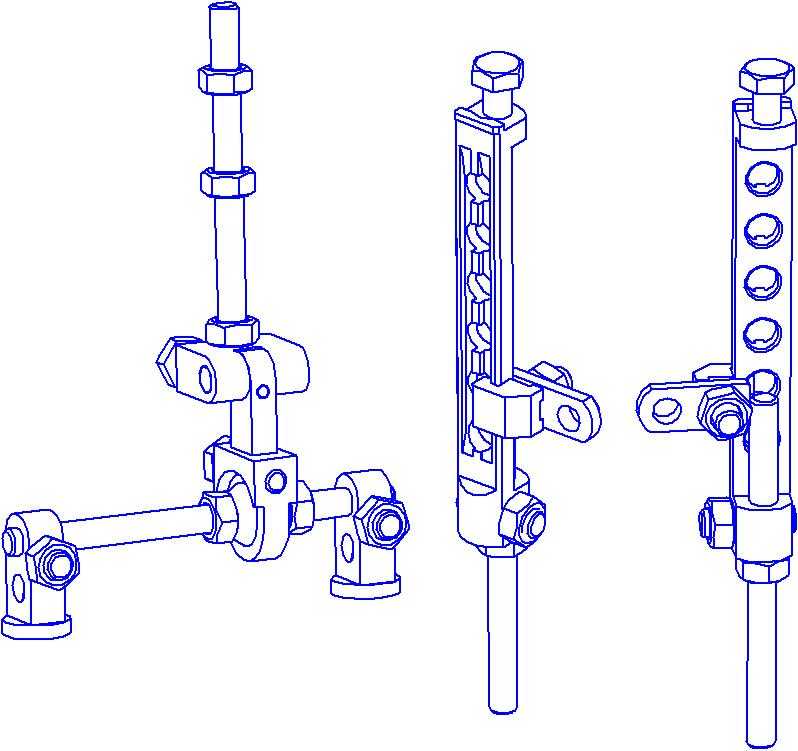

　　避免手动调节的力度不均造成断端移位。环体上配套的多组万向夹具组件是核心功能部件，夹具分为穿针固定夹与杆体连接夹两类，穿针固定夹可夹持不同直径的骨科固定针，夹持部位采用V型槽配合压紧螺钉的结构，可适配临床常用的2.0mm到5.0mm直径的克氏针、斯氏针，夹持后可通过球面副结构调整穿针的空间角度，允许固定针在一定范围内偏转，抵消穿针过程中的角度偏差，无需反复穿刺调整针道位置，减少患者的术中创伤。杆体连接夹用于将支撑杆与环体、附加固定杆进行连接，同样具备万向调节能力，可根据固定需求在环体周向任意滑移调整位置，锁紧后可提供足够的夹持力，避免术后固定结构出现松动移位。整套结构的所有活动连接部位均设置了防松结构，

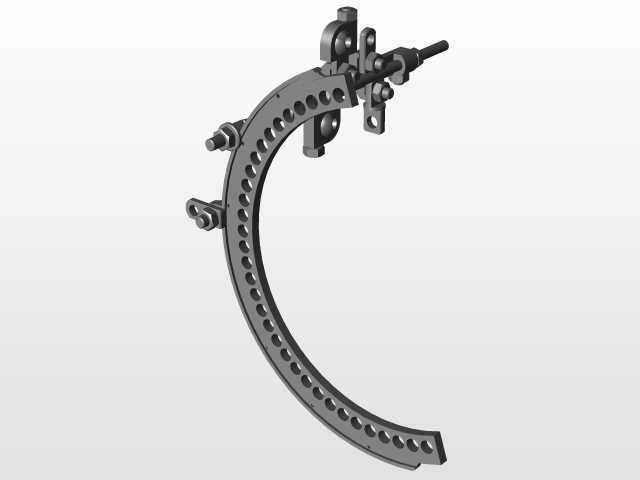

　　调节螺母采用细牙螺纹配合尼龙防松垫圈，在患者日常活动产生的振动载荷下不会出现自行松脱的问题，同时所有与人体皮肤接触的部件边缘均做了圆弧倒角处理，避免尖锐棱角压迫皮肤造成压疮或者软组织损伤。从安装边界来看，双层环的内径尺寸按照人体四肢的最大周径预留足够的软组织间隙，安装后环体内壁与皮肤之间保留20mm左右的操作空间，方便术后进行针道护理、伤口换药操作，不会因为肢体肿胀造成环体压迫软组织。环体本身采用分体式开口设计，可在术中先将环体套入肢体对应位置后再锁紧开口部位，无需从肢体远端穿套安装，对于存在开放性伤口、敷料包扎的患肢也可顺利完成安装操作，适配急诊创伤的快速固定需求。设计过程中充分考虑了结构的轻量化需求，在保证环体结构刚度的前提下，

　　在环体非安装区域做了等间距的减重孔设计，降低整套固定装置的整体重量，减少患者佩戴过程中的负重感，同时减重孔也可作为额外的绑带固定点，必要时可通过绑带将固定装置与肢体辅助绑定，提升固定的稳定性。所有夹具的锁紧螺钉均采用统一规格的内六角接口，术中仅需一把对应规格的扳手即可完成所有部件的锁紧与调节操作，减少手术器械的准备数量，缩短手术操作时间。支撑杆的表面做了刻度标识，调节过程中可直接读取支撑杆的长度变化数值，方便医生精准控制断端的加压或者牵开距离，实现量化调节，避免凭借手感调节造成的复位精度不足问题。整套结构的部件均采用模块化设计，不同规格的环体、支撑杆、夹具可互相通用替换，当患者骨折愈合到一定阶段需要调整固定刚度时，可通过拆除部分支撑杆、更换弹性连接组件的方式逐步降低固定刚度，实现从坚强固定到弹性固定的过渡，符合骨愈合过程中的力学环境需求，避免长期坚强固定造成的骨萎缩、关节僵硬等并发症。
