工业回油过滤器高精度三维设计作品

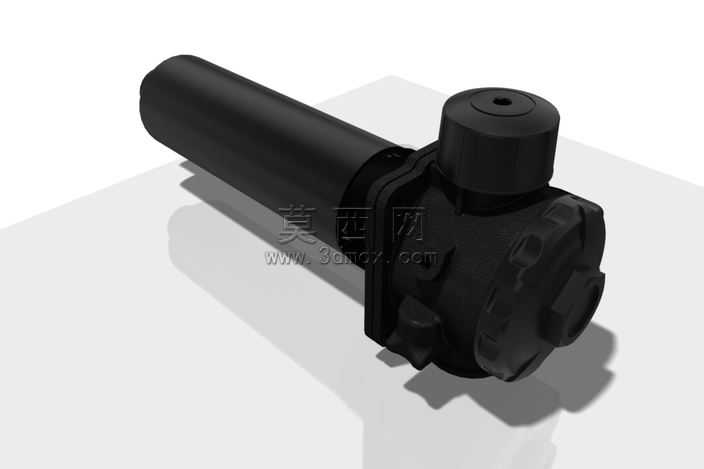

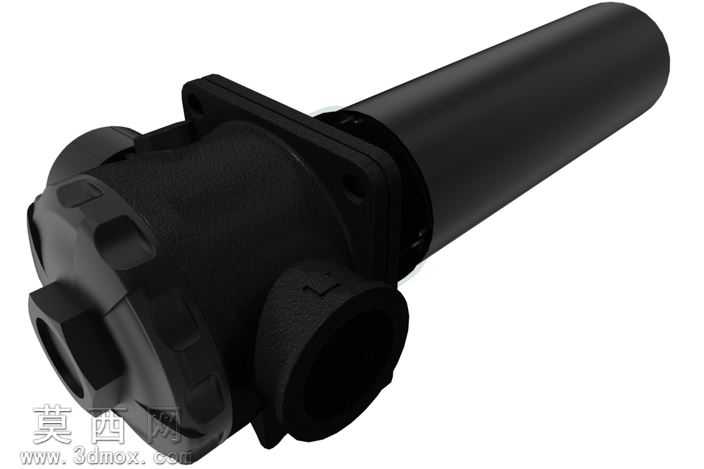

本作品为工业液压系统用回油过滤器的三维建模设计成果，建模阶段严格遵循液压元件的工程设计规范，先梳理整体装配逻辑：将产品拆分为顶部操控阀头、中部法兰安装座、下部滤筒筒体三大核心装配模块，逐一绘制各零件的草绘截面，通过拉伸、旋转、切除等基础建模命令生成基体特征，再针对细节结构做精细化处理：顶部阀头的防滑旋钮棱边做等距阵列排布，保证旋钮的操作摩擦力符合人机操作要求，接口处的螺纹特征按照通用液压管路接口标准做螺旋扫描生成，还原真实的螺纹啮合结构；中部法兰安装座的安装孔位按照标准法兰的孔距参数做圆周阵列，孔边做倒角处理避免装配应力集中，法兰与滤筒衔接的密封槽位置精准预留密封件安装空间，还原实际装配的密封结构逻辑；下部滤筒筒体做等壁厚抽壳处理，筒身与端盖的衔接卡扣做限位结构设计，保证滤筒拆装的便捷性与连接稳固性。材质与渲染阶段，针对不同部件匹配对应工业材质：顶部阀头与法兰座采用玻纤增强尼龙材质，调整材质的粗糙度参数还原工程塑料的哑光磨砂质感，边缘做轻微的圆角过渡处理避免尖锐棱角，滤筒筒体采用冷轧钢喷塑材质，调整材质的金属基底参数与表面涂层的哑光黑效果，还原钢制滤筒的厚重工业质感，密封部位的橡胶圈采用丁腈橡胶材质，调整材质的软质反光特性还原橡胶件的视觉效果。灯光渲染采用三点布光方案，主光源从侧上方45度投射，突出产品的整体轮廓与结构层次，辅光源补亮暗部细节避免结构阴影过深丢失细节，背光源勾勒产品边缘轮廓提升整体立体感，渲染输出的效果图清晰展现各部件的装配关系与细节特征。设计过程中充分考虑液压回油过滤器的实际使用场景，整体结构采用顶装式设计，适配液压油箱的顶部安装需求，滤筒的长径比经过参数化调整，保证足够过滤面积的同时控制整体安装尺寸，阀头的流道结构做圆滑过渡处理，降低回油过程中的液流阻力，避免产生不必要的压力损失，各部件的连接结构均按照工业级液压元件的强度要求做厚度校验，保证模型结构符合实际生产的工艺要求，可直接用于液压系统的装配模拟、产品展示以及后续的工程图导出参考。
