双腔组合式机油滤清装置结构设计

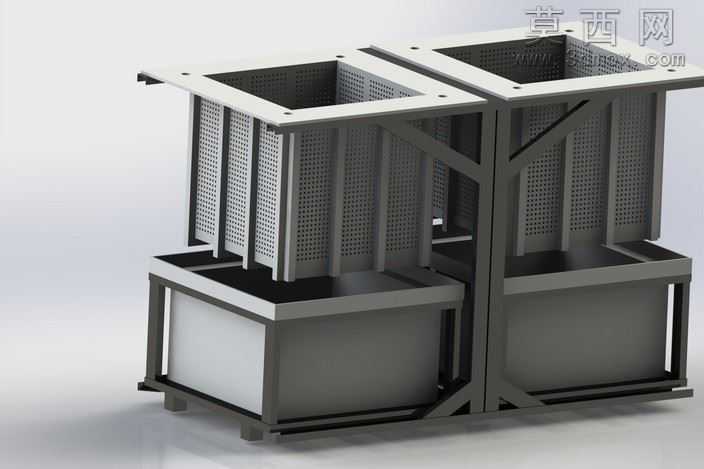

本作品为双腔组合式机油滤清装置的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先对装置的整体框架进行基准定位，以对称式双腔体布局为核心设计逻辑，分别构建上下承接的支撑框架、过滤腔体、集液槽三大核心模块。建模过程中对金属框架的型材衔接处做了精准的装配约束，斜向加强筋与主框架的连接采用共面、同轴的配合关系，保证整体结构的受力合理性；过滤腔体部分的网孔结构采用阵列特征完成，统一控制网孔的孔径与排布间距，还原过滤介质的通透结构特征，同时对腔体顶部的安装法兰做了安装孔位的均匀排布，满足实际装配的定位需求。渲染阶段采用金属哑光材质模拟装置的碳钢框架质感，对过滤筛网部分赋予半通透的金属网材质，搭配浅灰色哑光材质表现下部集液槽的箱体结构，通过环境光的多角度打光，突出框架的焊接衔接结构与网面的通透质感，阴影部分采用柔和的全局光照效果，清晰呈现装置的分层结构与空间层次。结构设计上采用双腔独立过滤的布局，两个过滤单元共用中间支撑框架，既可以实现双路油液的同步过滤，也可单腔独立工作满足不同工况的过滤需求，上部过滤腔体与下部集液槽采用承插式衔接结构，便于后期拆卸清理过滤杂质，框架底部设置支撑脚，保证装置放置的平稳性，侧面的斜向支撑结构有效提升整体框架的抗形变能力。设计思路围绕工业油液过滤的实际使用需求展开，摒弃传统单腔滤清器的通量限制，通过双腔组合的形式提升单位时间内的油液处理量，网格式过滤结构可有效拦截油液中的固体颗粒杂质，下部封闭集液槽可收集过滤后析出的杂质与废液，避免二次污染，整体结构兼顾过滤效率与结构稳定性，所有零部件的建模均遵循机械设计的装配公差要求，可直接用于后续的工程图导出与加工参考。
