骨科外固定用克氏针弧形牵引张紧构件

　　在骨科创伤处置的临床场景里，外固定支架的应用覆盖了开放性骨折、骨折术后感染、骨不连等多种需要避开内固定植入风险的病例，其中克氏针作为贯穿骨骼的核心受力构件，其张紧度直接决定了外固定结构的整体稳定性——一旦克氏针出现松弛，不仅会造成骨折断端移位，还可能因针道微动引发软组织刺激、针道感染等并发症，这款弧形牵引张紧构件正是为解决这一临床需求设计的配套功能部件。

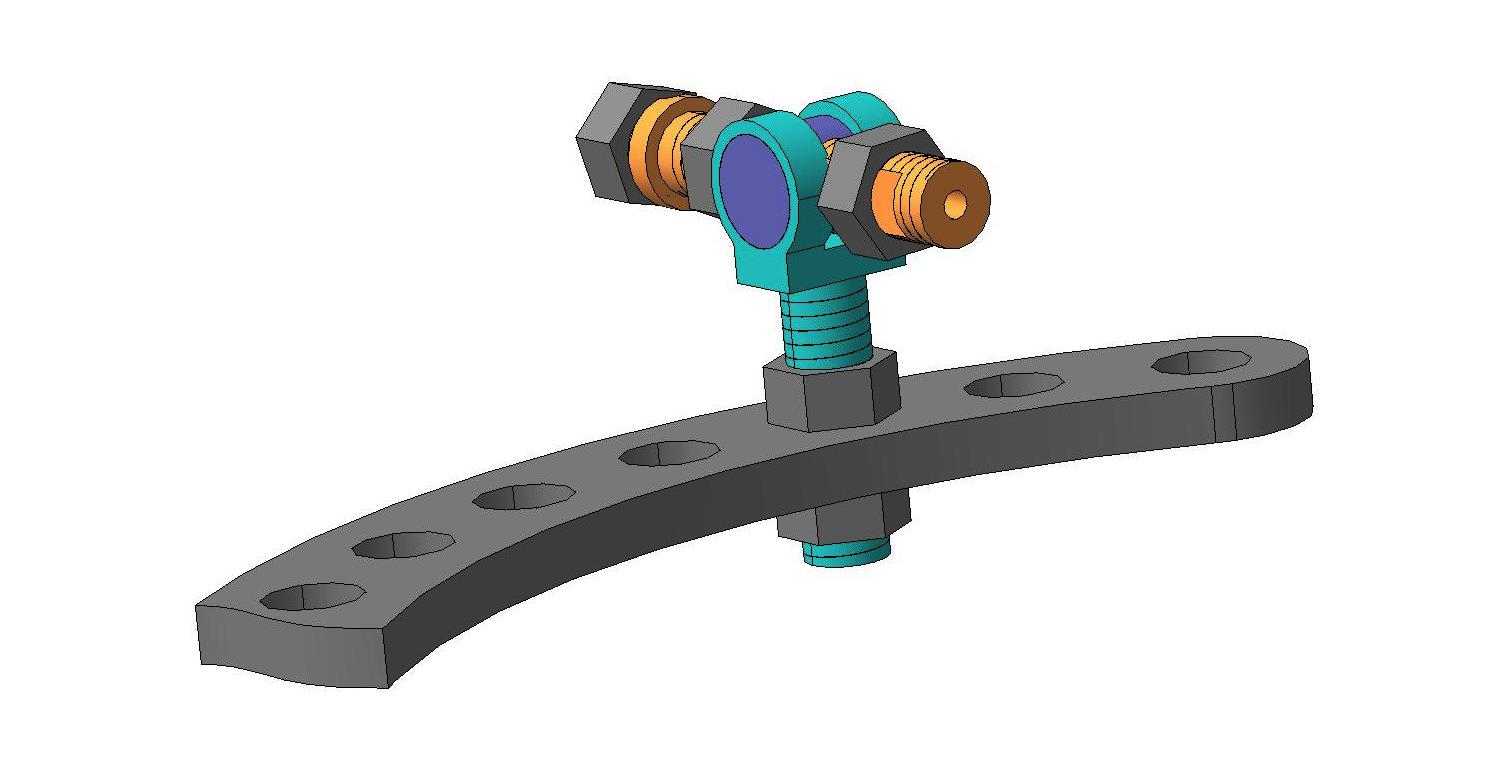

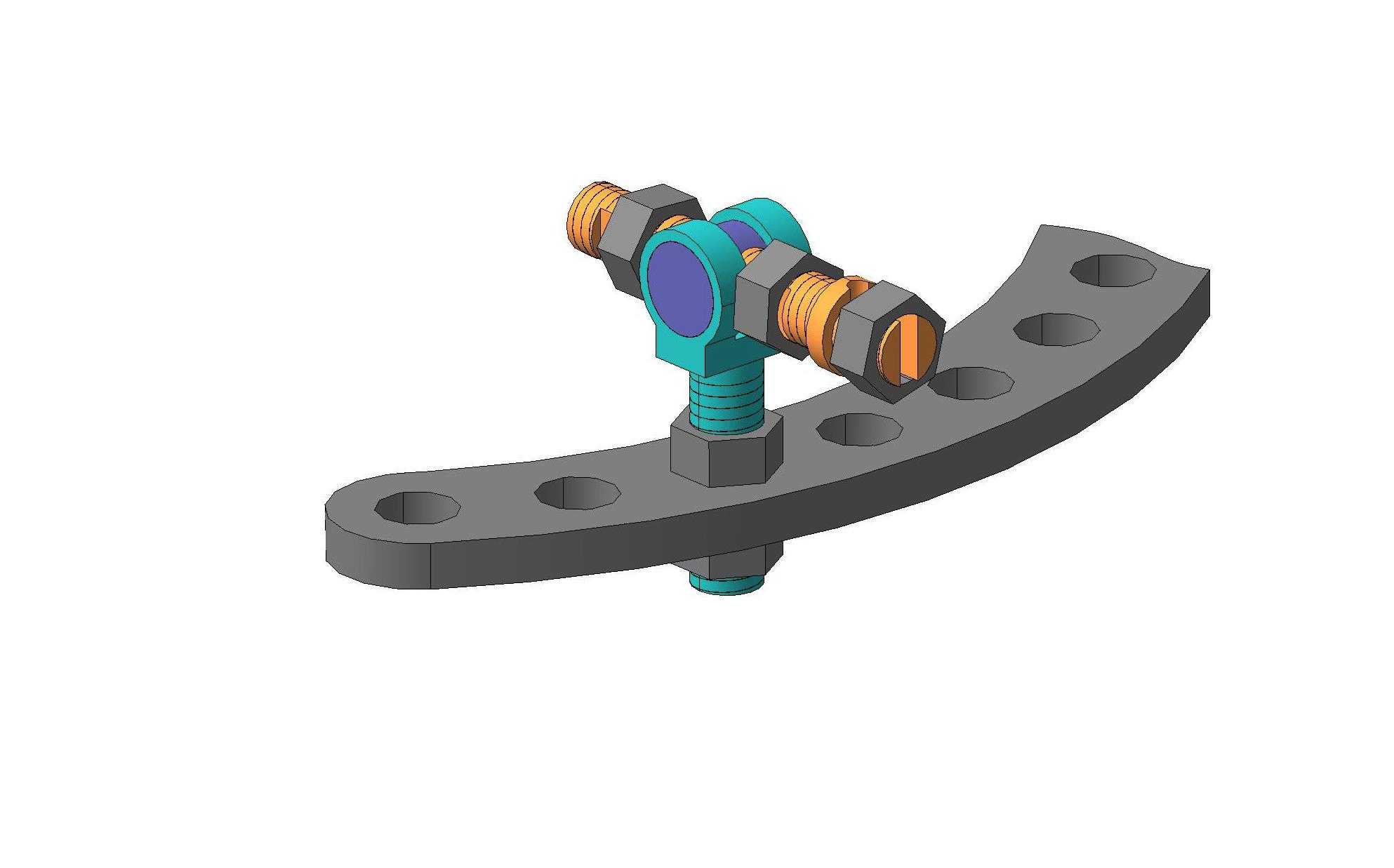

　　从实际使用逻辑来看，该构件不需要额外定制固定基座，可直接卡装在环形外固定支架的环体上，弧形基体的曲率完全匹配常用外固定环的圆弧轮廓，安装时只需将弧面贴合环体内侧，通过基体上预留的五个等距通孔穿入固定螺栓，就能快速完成构件在环体任意角度位置的固定，这种多通孔设计也给临床调整留出了足够余量，医生可以根据骨折穿针的实际位置，灵活选择对应的安装点位，不需要为了适配构件位置刻意调整克氏针的穿入角度，最大程度减少穿针对患者软组织的额外损伤。

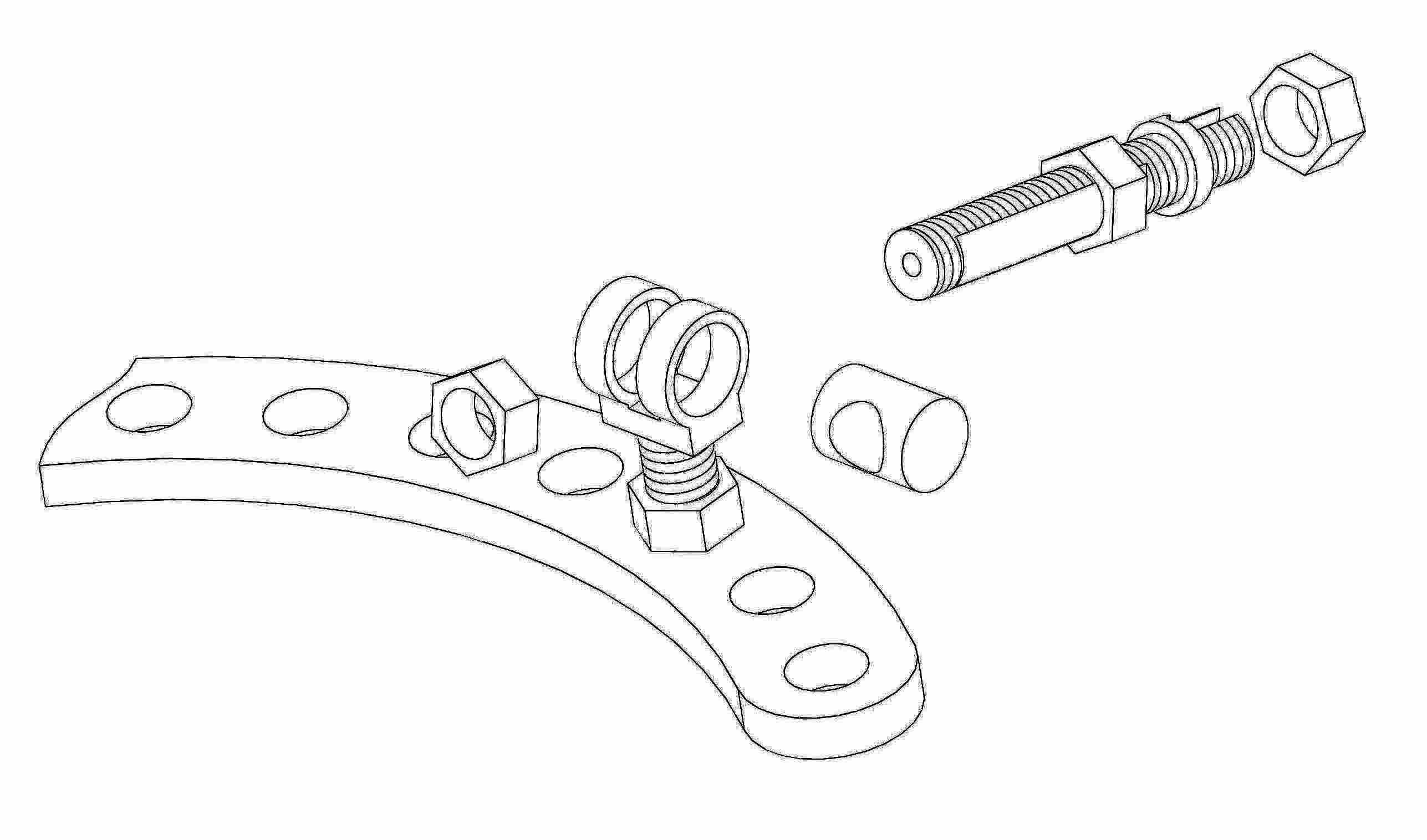

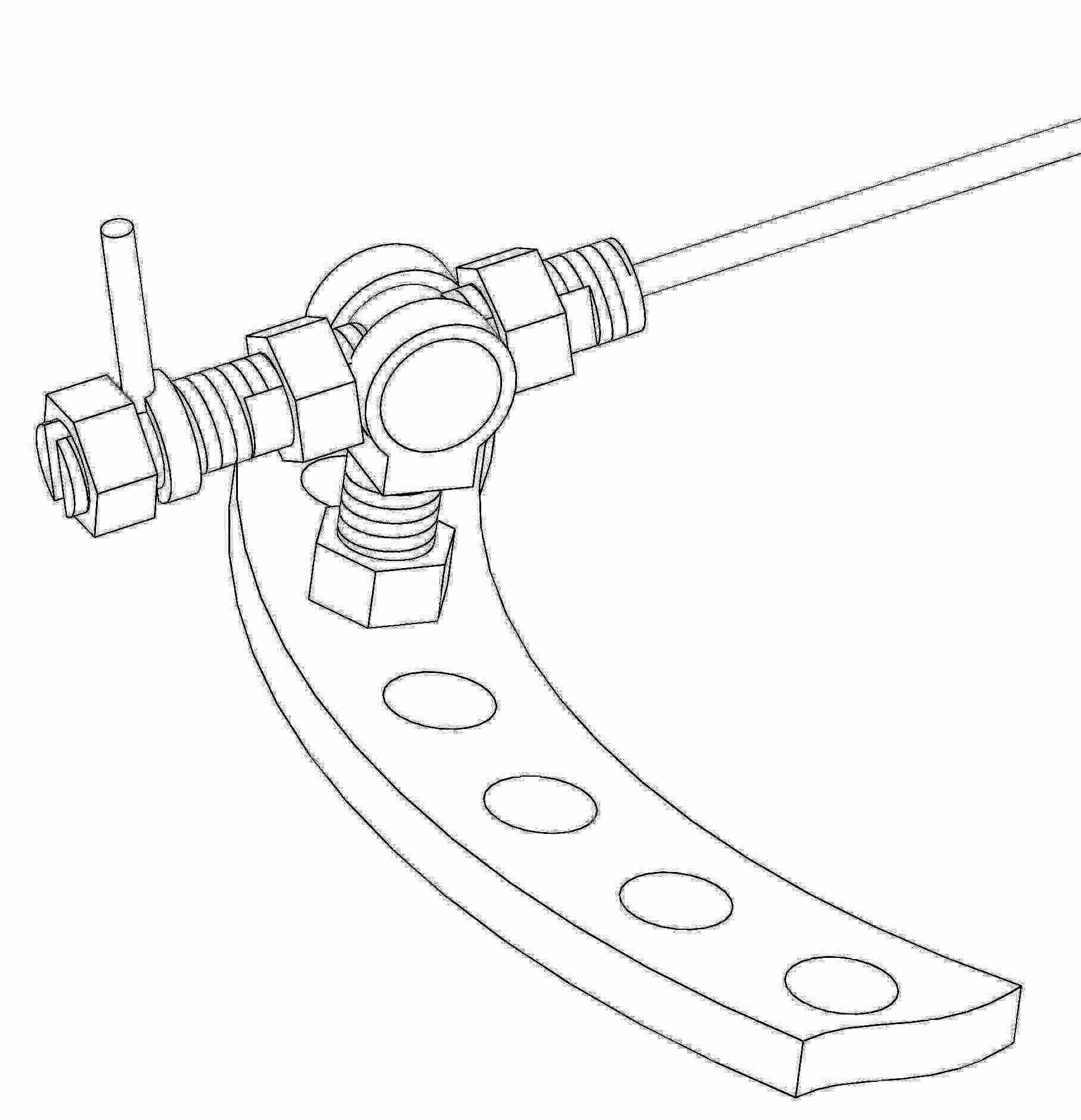

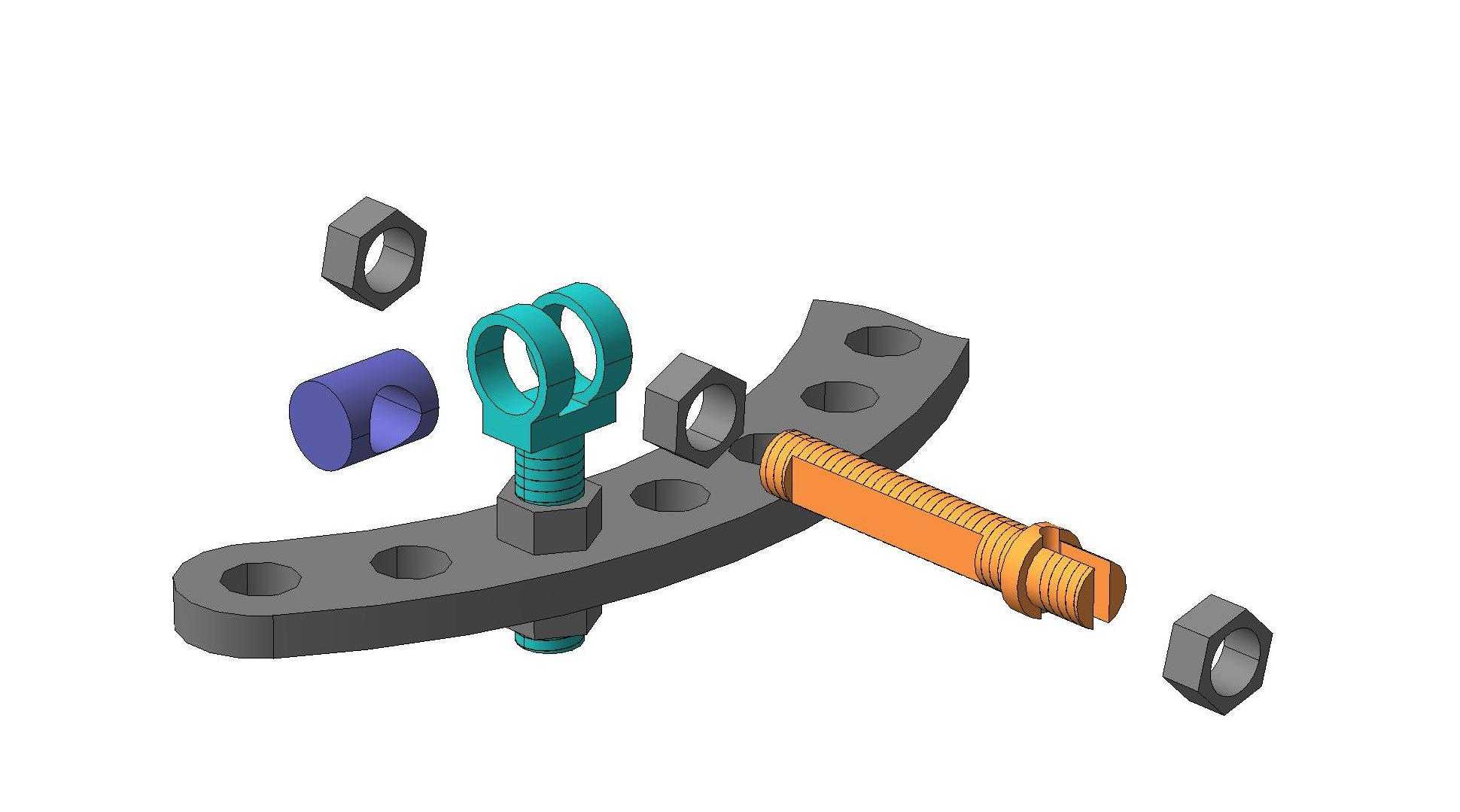

　　构件核心的张紧调节部分采用了对称式双螺栓顶紧结构，中间的回转基座可以在一定角度范围内自由转动，适配不同穿针角度的克氏针固定需求——临床操作中，克氏针贯穿骨骼后很难保证完全与外固定环平面垂直，带回转自由度的基座可以自动适配克氏针的走向，避免克氏针被硬性弯折产生金属疲劳，也能消除针体与固定件之间的剪切应力。两侧的调节螺栓采用细牙螺纹设计，转动螺栓时可以平稳带动夹针块产生轴向位移，逐步对穿入夹针块的克氏针施加张紧拉力，整个张紧过程可以实现毫米级的精度控制，医生可以根据患者的骨折类型、体重、活动需求调整到合适的张紧力，既不会因张力过大造成克氏针切割骨皮质，也不会因张力不足导致固定失效。

　　从结构设计的工程角度考量，这款构件的弧形基体采用了等厚度的钣金弯型加局部铣削加工思路，弧面的厚度控制在5mm左右，既保证了足够的结构刚度，在张紧受力时不会产生形变，也不会因为构件过厚占用过多外固定支架的操作空间，避免影响术后换药、针道护理等操作。夹针块的内孔做了防滑细纹处理，当锁紧螺栓拧紧后，夹针块会均匀抱紧克氏针的光杆部分，不会出现针体滑动的问题，同时夹口的边缘做了R1.5的圆角过渡，不会在张紧过程中在克氏针表面产生压痕，避免应力集中造成克氏针断裂。整个构件的所有外露棱边都做了钝化倒圆处理，没有尖锐的边角，不会剐蹭患者的皮肤或者护理用的敷料，也减少了衣物勾挂的风险。

　　在安装边界的适配性上，这款张紧构件的整体弧长对应外固定环60度的圆心角，安装后不会占用环体上过多的固定孔位，留给其他牵引附件、连杆固定座足够的安装空间；两侧调节螺栓的最大调节行程为12mm，完全覆盖临床中克氏针张紧所需的拉伸量，不需要在安装时提前对克氏针做预拉伸，降低了手术操作的难度。构件整体的重量控制在35g以内，安装在外固定环上不会造成明显的偏重，减少患者佩戴外固定支架时的负重感，也避免因构件自重产生额外的力矩影响固定稳定性。

　　不同于常规的直型克氏针固定座，这款弧形结构的牵引装置可以顺着外固定环的轮廓布置，不会突出环体轮廓过多，患者在术后康复活动时，构件不容易被被褥、外物磕碰，减少了因外力碰撞导致克氏针松动的概率。在结构可靠性验证层面，该构件的张紧结构在承受150N的轴向拉力时不会出现滑移，弧形基体在200N的径向载荷下形变量不超过0.1mm，完全满足骨科外固定临床使用的力学要求，同时整个构件没有复杂的内腔结构，表面平整光滑，术后消毒时可以很方便地清理各个表面的污渍，不存在消毒死角，符合外科器械的清洁要求。
