骨科骨组织靶向给药注射装置结构

　　这款骨组织注射装置的核心应用场景集中在骨科临床的骨髓炎、骨感染局部给药环节，区别于传统静脉给药的全身循环损耗，该结构可直接将抗生素或治疗药液精准输送至骨病灶位置，大幅提升局部药物浓度，降低全身用药带来的副作用。在实际临床操作中，装置前端的穿刺段可直接穿透骨皮质，带外螺纹的主体段可旋入松质骨内完成临时固定，避免注射过程中装置移位导致的药液渗漏，这一设计完全适配骨科手术中骨面操作的稳定性需求，尤其是在椎体、四肢长骨的局部给药操作中，无需额外辅助固定器械即可完成单手操作，适配术中狭窄的操作视野。

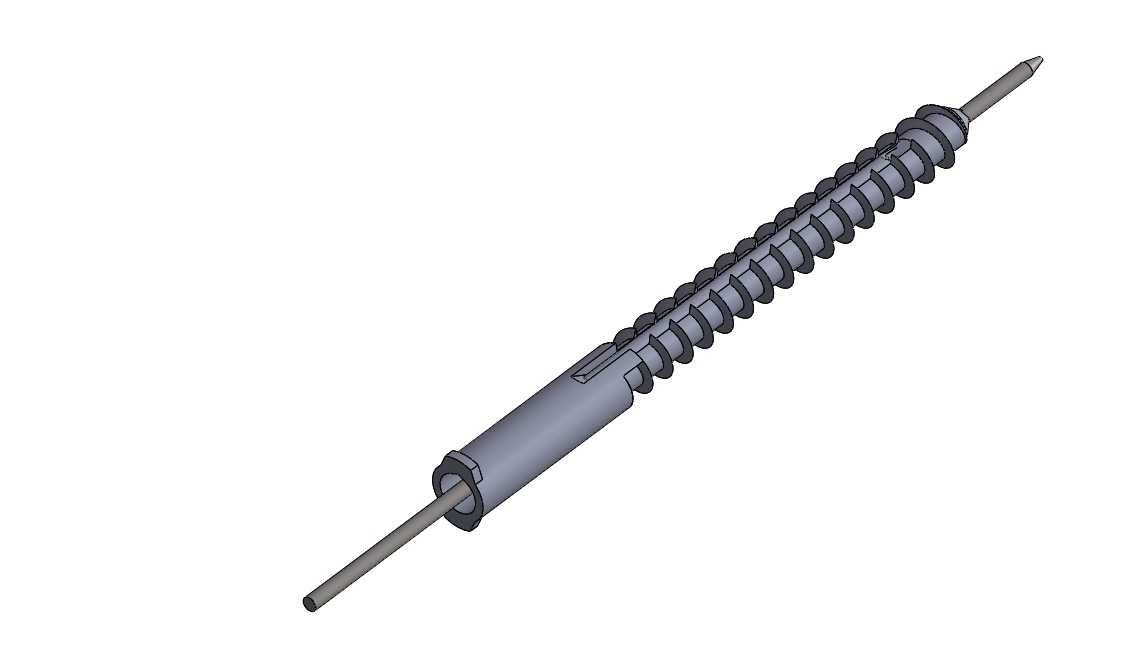

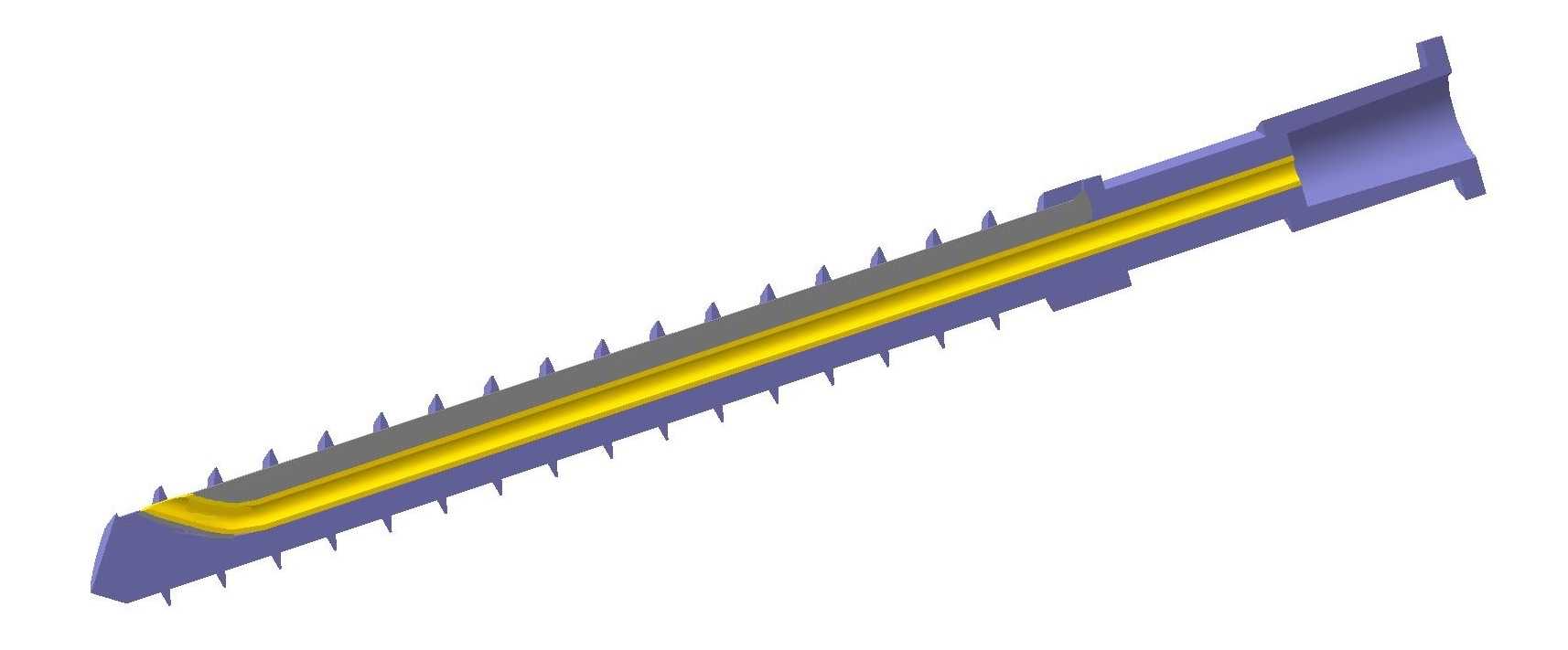

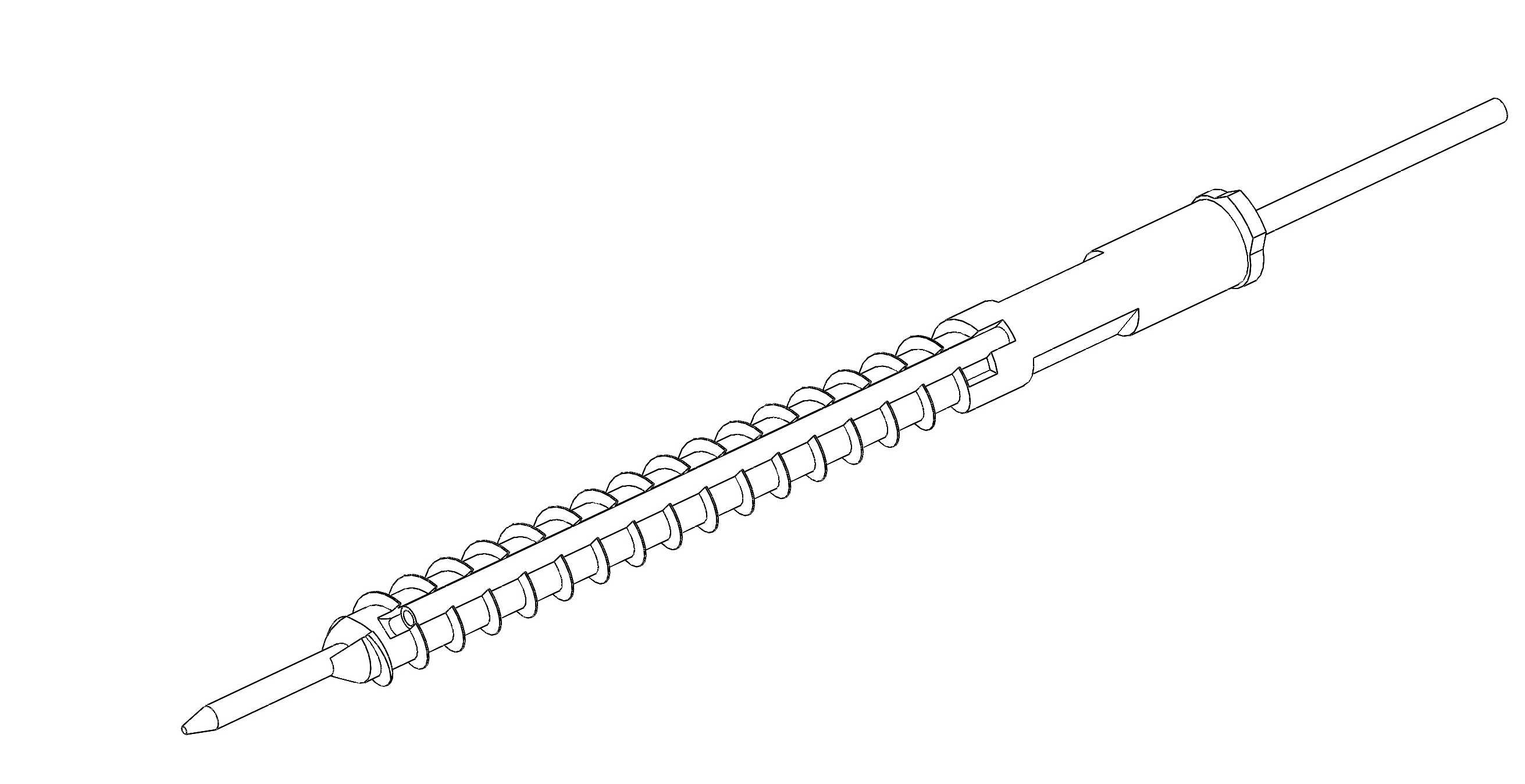

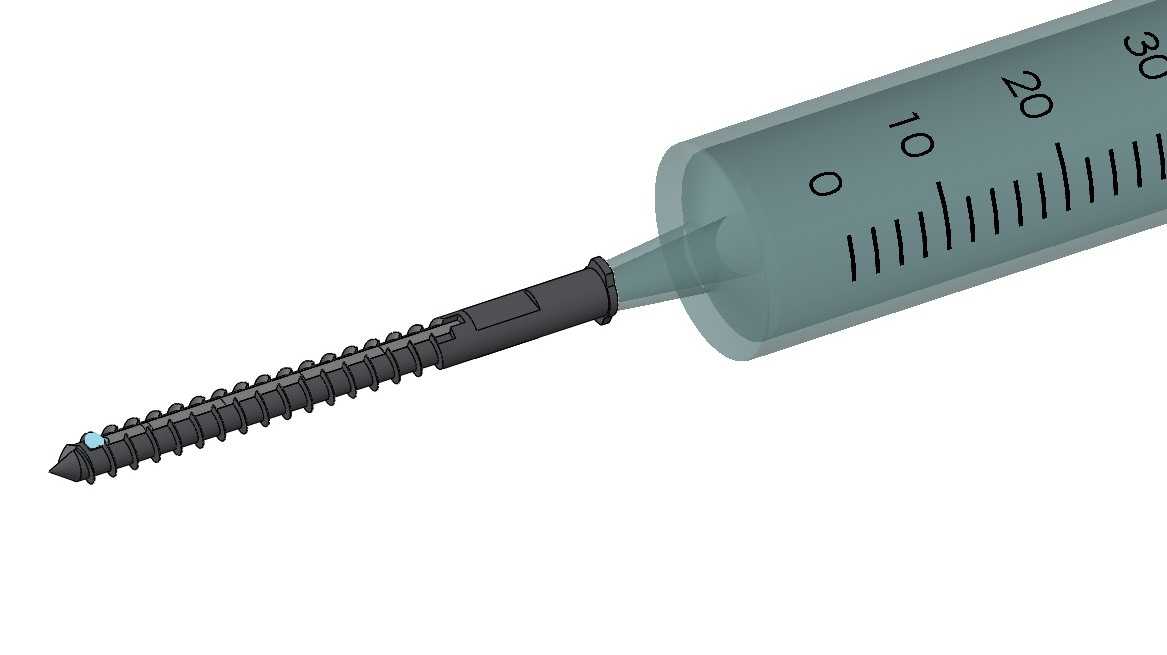

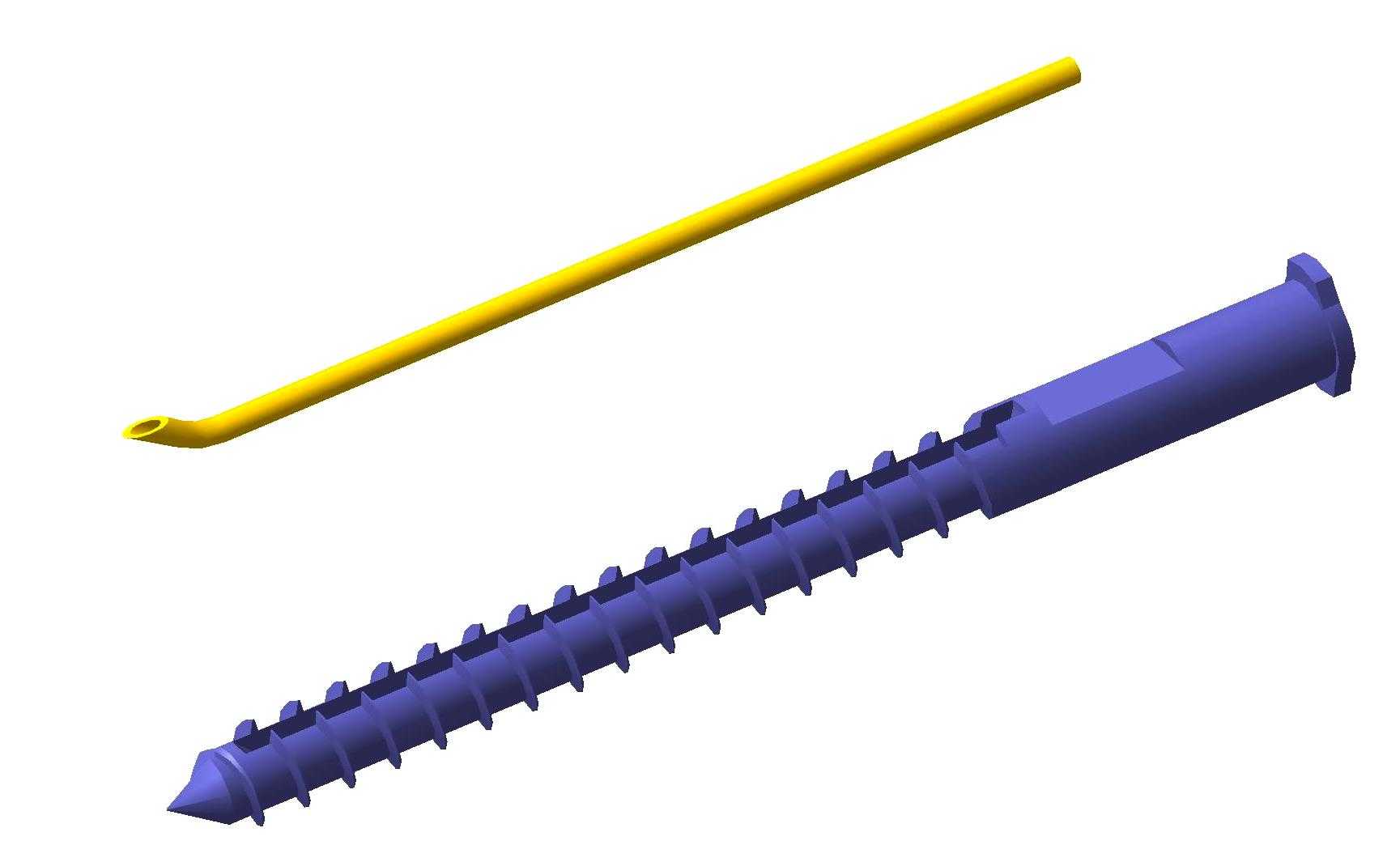

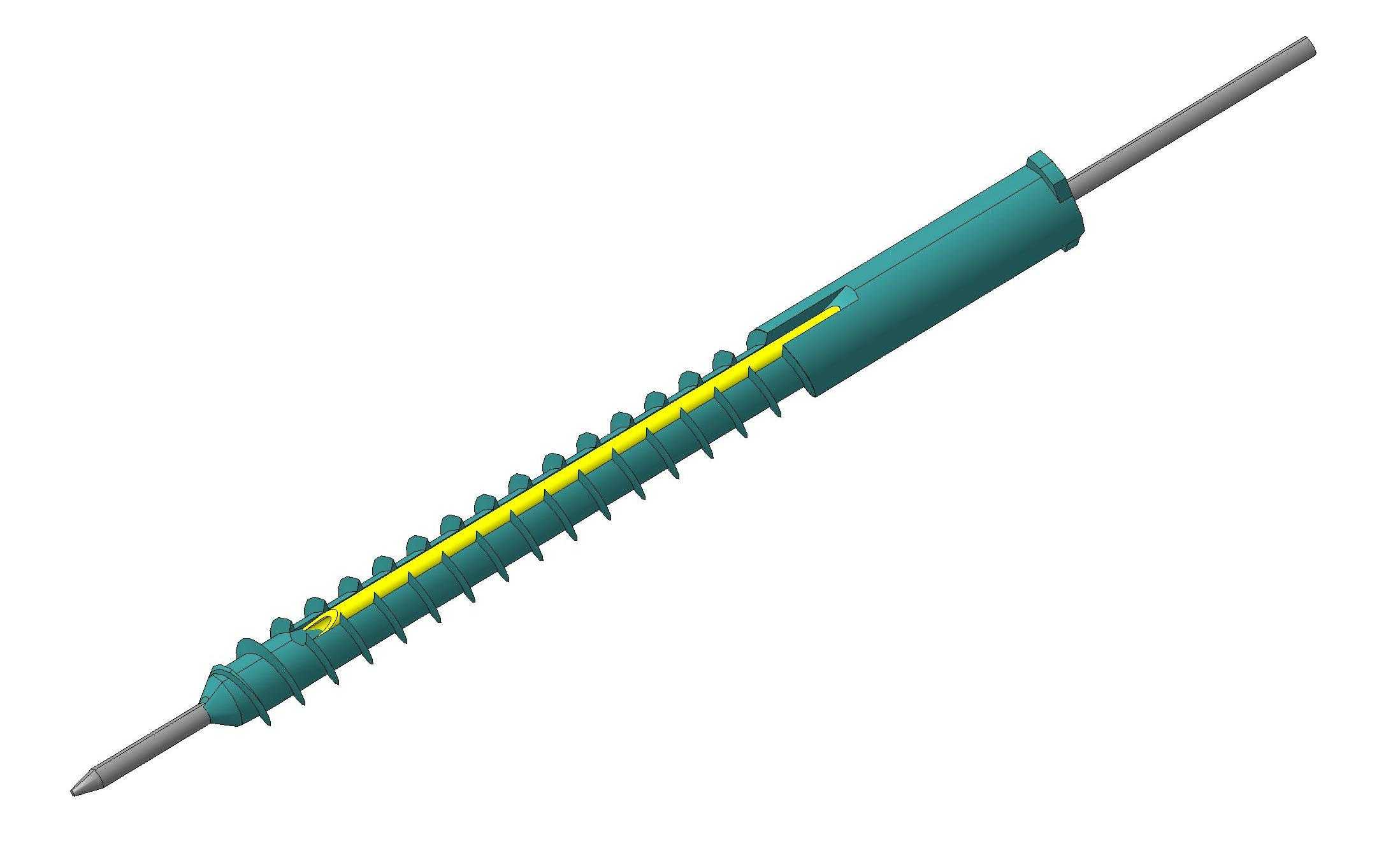

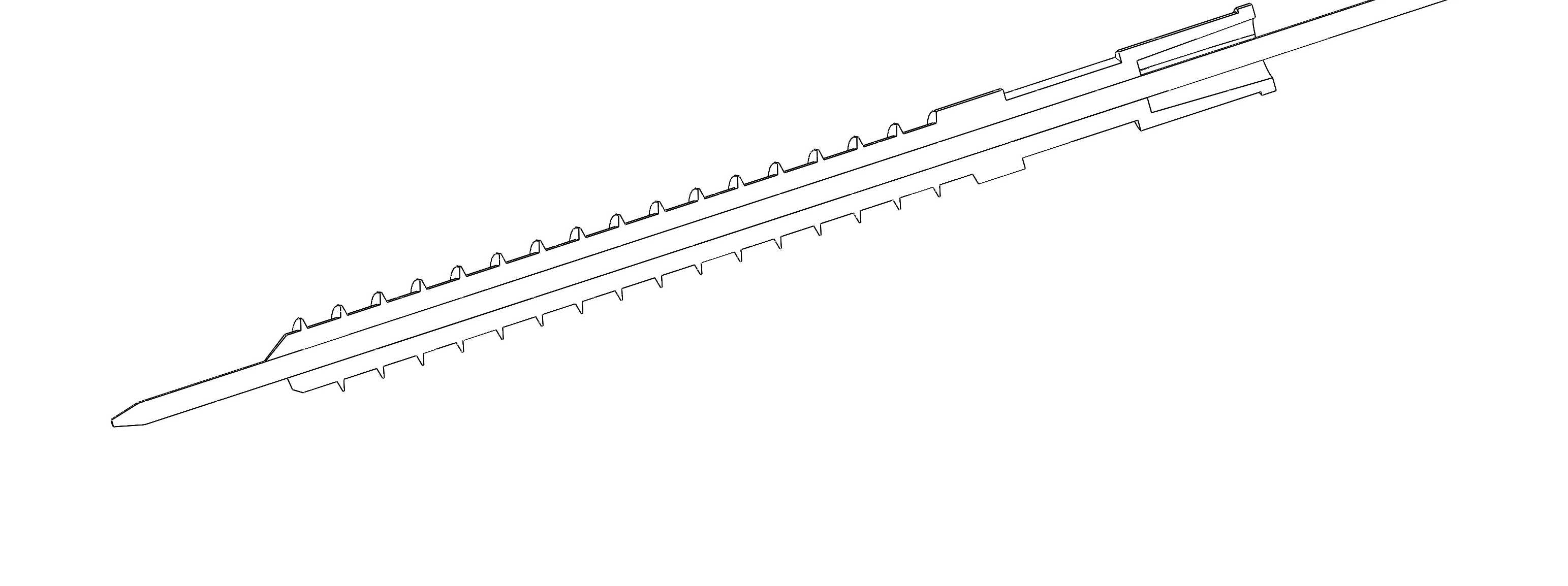

　　从功能特性来看，装置整体采用同轴双通道结构，外层的带螺纹壳体承担骨内固定与穿刺导向作用，中心的中空通道作为药液输送通路，两端的金属穿刺头分别承担骨皮质穿刺与药液导出功能，握持段的防滑凸棱沿壳体周向均匀分布，每道凸棱的间距控制在1.2mm，刚好匹配医用手套的摩擦系数，即便术中存在血水、消毒液浸润的情况，也能保证旋入操作时不打滑。装置侧面开设的长条形观察槽可直接观察内部推杆的推进位置，医护人员可通过推杆的行进距离精准控制给药剂量，避免推注过量或不足的问题，推杆端部的密封结构采用过盈配合设计，可适配粘度在1-500cP范围内的各类药液，包括抗生素混悬液、骨水泥稀释液等临床常用介质，不会出现漏液、卡顿的问题。

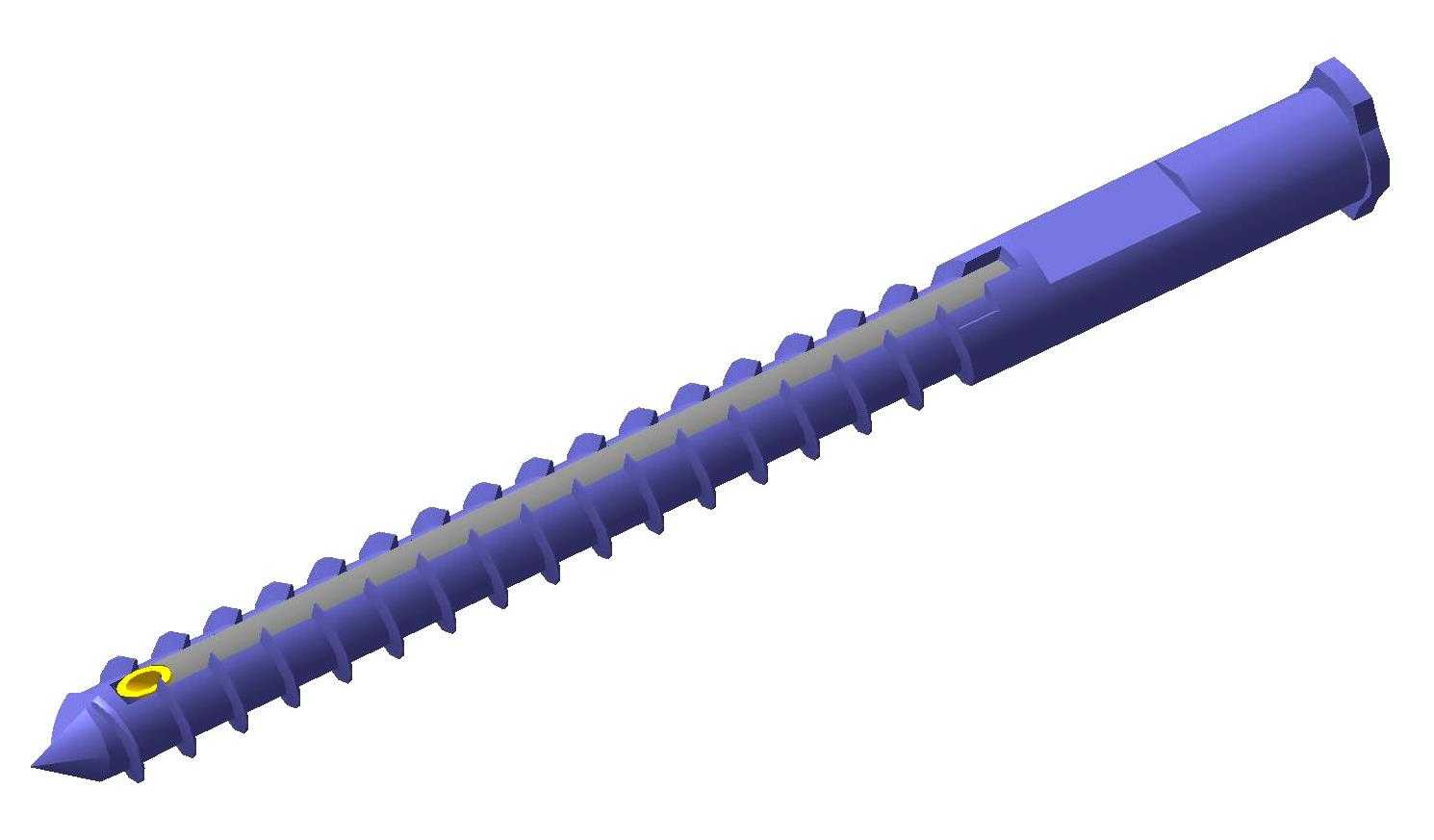

　　设计思路上，该装置完全遵循骨科手术的操作逻辑做结构适配，整体外径控制在4.8mm，可匹配常规骨科手术的预钻孔尺寸，无需额外定制开孔工具，降低临床使用的适配成本；带螺纹段的长度设置为65mm，可覆盖绝大多数四肢长骨、椎体的松质骨深度，螺纹牙型采用梯形牙设计，旋入时对骨组织的挤压损伤更小，拔出时不会带出过多骨屑，减少术后骨缺损的风险。两端的金属穿刺头采用圆角过渡设计，穿刺过程中不会对周围软组织造成额外划伤，中心出液口的孔径设置为0.8mm，既可以保证粘稠药液的顺畅流出，也能避免骨屑进入通道造成堵塞。

　　安装边界方面，该装置为一次性使用的独立结构，无需与其他手术器械做复杂对接，使用时仅需在骨面预钻3.2mm的定位孔，即可将装置旋入至指定深度，旋入扭矩控制在0.2N·m即可保证固定稳定性，不会出现松脱；装置整体的有效给药行程为55mm，可容纳最大5ml的药液容量，完全满足单次骨病灶给药的剂量需求。结构建模过程中，所有圆角、倒角均按照医用器械的注塑、机加工工艺要求做了适配，壳体的最小壁厚控制在0.6mm，既满足结构强度要求，也能控制整体重量，单支装置重量不超过12g，长时间手持操作不会产生疲劳感。装置的各部件同轴度公差控制在0.02mm以内，保证推杆推进过程中无卡滞，密封件的压缩率设置为25%，可耐受最大2MPa的推注压力，推注过程中不会出现药液从壳体缝隙渗漏的问题，完全适配临床骨内注射的压力需求。
