钻孔加工过程塑性材料有限元仿真分析

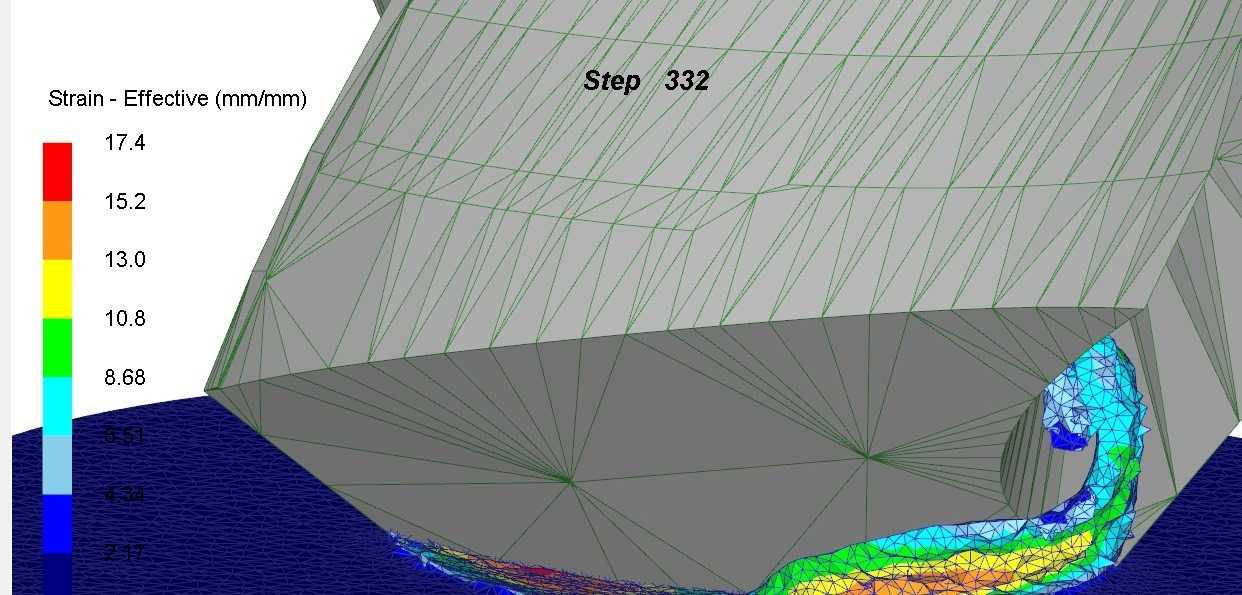

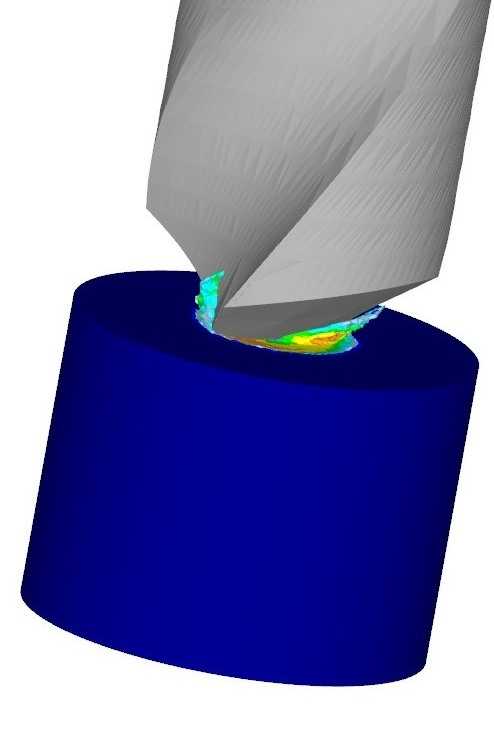

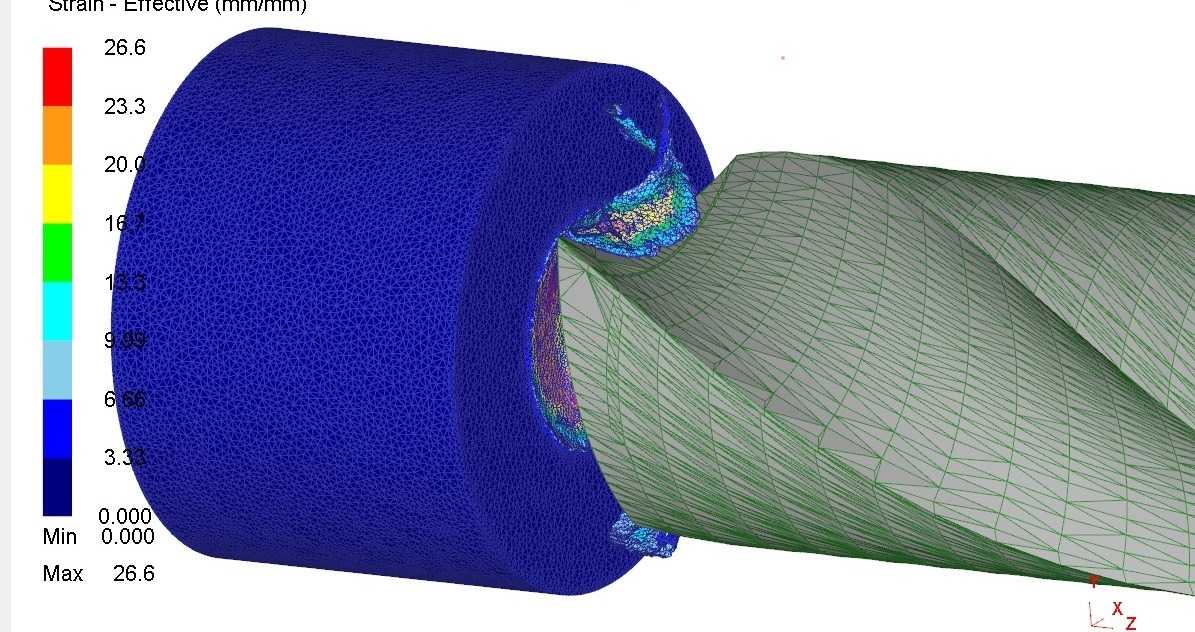

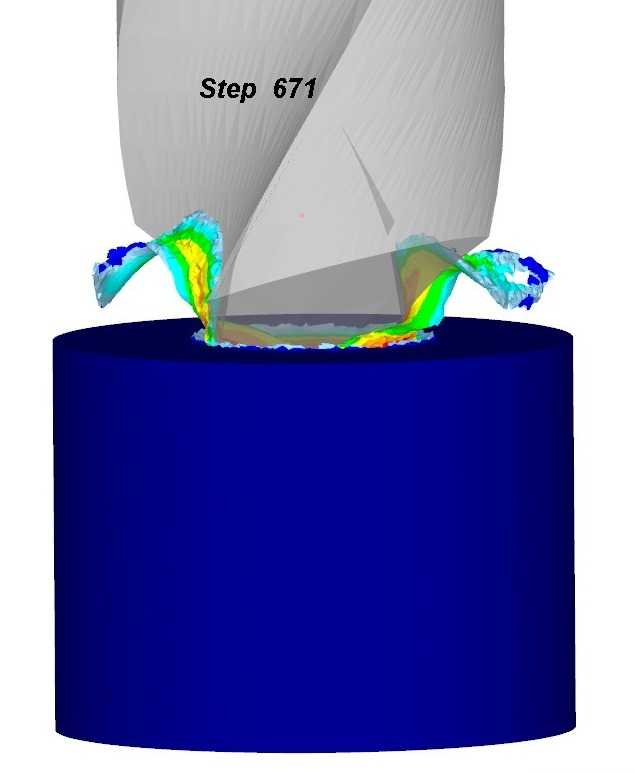

　　在金属切削加工的实际生产场景中，钻孔是占比极高的孔加工工序，广泛覆盖通用机械零部件加工、模具制造、航空航天结构件加工等多个领域，实际加工过程中，刀具与工件的相互作用涉及材料大变形、局部高应变率响应、切屑成形断裂等复杂力学行为，单纯依靠经验试切来优化加工参数，往往需要消耗大量的试切材料与机床工时，甚至会因为参数匹配不当出现刀具崩损、工件孔壁质量不合格、加工残余应力过大导致零件变形等问题。这套钻孔过程的有限元仿真模型，正是针对实际加工中的这些痛点搭建，将刀具设定为绝对刚体以简化计算量，聚焦于塑性体工件材料在钻削过程中的力学响应变化，还原真实钻削工况下的材料变形规律。从模型呈现的等效应变分布结果可以看到，

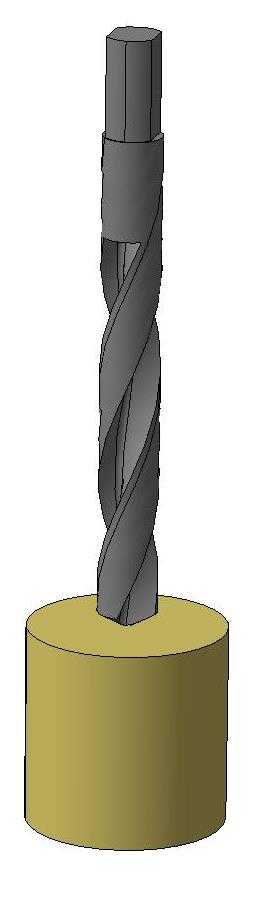

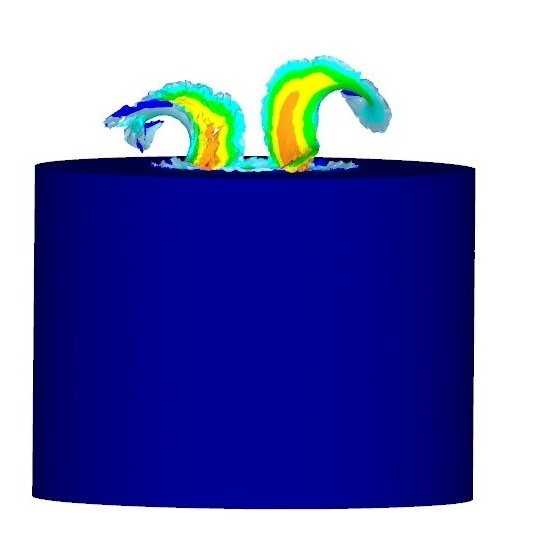

　　钻削作用区域的材料应变梯度变化非常明显，与刀具切削刃直接接触的区域材料等效应变达到峰值，远离切削区的工件基体部分应变趋近于零，这一分布规律和实际钻削过程中材料的变形区域完全吻合：切屑形成区域的材料在刀具挤压、剪切作用下发生剧烈塑性变形，最终脱离基体形成连续或断裂的切屑，孔壁周边的材料在刀具副刃的挤压、摩擦作用下存在一定深度的应变影响层，这一影响层的深度直接关联到最终加工孔的表面残余应力、表面粗糙度以及加工后的零件变形量，是工艺参数优化时需要重点关注的指标。在模型搭建的逻辑上，首先完成了钻削工况的几何边界匹配，工件采用圆柱实体建模，尺寸边界参考实际常规钻孔加工的工件装夹范围设定，保证仿真过程中工件的约束条件与实际装夹状态一致，

　　避免因为边界设置不合理导致仿真结果失真；材料本构模型选用适配高应变率、大变形场景的塑性材料本构，能够准确反映金属材料在钻削过程中不同应变、应变率、温度条件下的流动应力变化，确保仿真得到的等效应变数值、切屑成形形态具备工程参考价值。从工程应用的角度来说，这套仿真模型可以直接用于钻削工艺参数的前置验证，比如不同进给量、切削速度下的材料变形趋势预判，切屑形态的仿真预测，避免实际加工中出现切屑缠绕刀具、孔壁撕裂等问题；也可以用于刀具几何角度的优化验证，通过调整钻头顶角、横刃宽度、刃口钝化参数等变量，观察不同参数下工件的应变分布变化，找到能够降低切削力、减小孔壁加工损伤的最优刀具几何参数，相比传统的试错法，能够大幅缩短工艺开发周期，

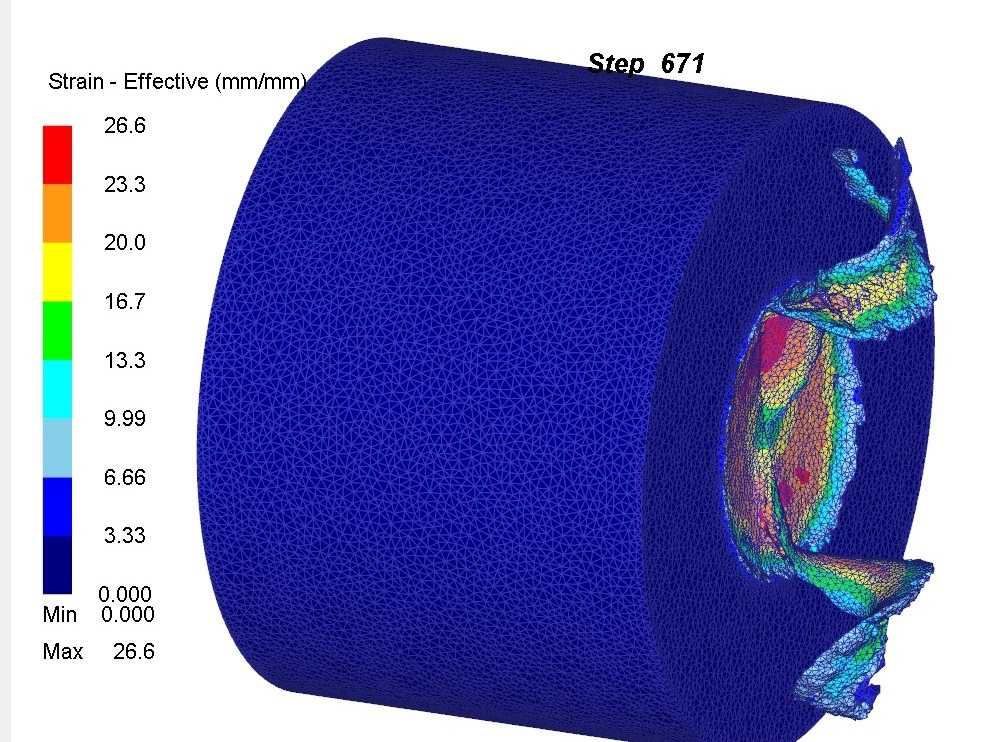

　　降低试制成本。在实际的生产场景中，这类钻削仿真的结果还能为孔加工的质量控制提供数据支撑，比如根据仿真得到的应变影响层深度，匹配对应的后续精加工余量，确保热处理或者后续工序后零件的孔位精度、形位公差满足设计要求；针对不同塑性特性的工件材料，也可以通过调整本构模型参数快速适配仿真场景，覆盖铝合金、低碳钢、铜合金等常见塑性金属材料的钻削过程分析，不需要重新搭建整体仿真框架。模型中呈现的Step671分析步对应的是钻削过程中切屑即将完全成形脱离的阶段，这一阶段的应变分布最能反映钻削过程的力学特性，此时切削区域的材料变形达到稳态，切屑的流动方向、应变集中区域都和实际加工中的观测结果一致，能够为切削力波动、刀具磨损预判提供直观的数据参考。很多一线加工技术人员在调整钻孔参数时，往往只关注加工效率，忽略了大进给参数下孔壁周边的材料变形过大问题，导致零件装配后出现应力释放变形、孔位精度超差，通过这类有限元仿真，能够直观看到不同参数下的材料影响范围，在加工效率和加工质量之间找到最优的平衡点，尤其是针对薄壁件、精密配合孔的加工，这类仿真分析的参考价值更为突出，能够有效避免批量加工中的质量隐患。
