医用夹持镊子式锁紧夹具结构设计

　　这款带侧置锁紧顶杆的夹持类工具，最初是针对外科精细操作场景开发的衍生结构，日常在电子元器件返修、精密零件分拣、实验室试样夹持场景也能适配使用。从实际使用逻辑来看，常规无锁镊子需要操作人员持续施加捏合力才能保持夹持状态，长时间作业很容易出现手部肌肉酸胀，导致夹持力波动夹伤工件或者松脱掉料，这款结构在传统镊子的基础上增加了侧置的圆柱顶杆锁紧结构，捏合到合适开度之后，推动侧置顶杆卡入两臂之间的限位槽，就能保持固定的夹持开度，不需要持续施加手力，能大幅降低长时间精细作业的操作负荷。

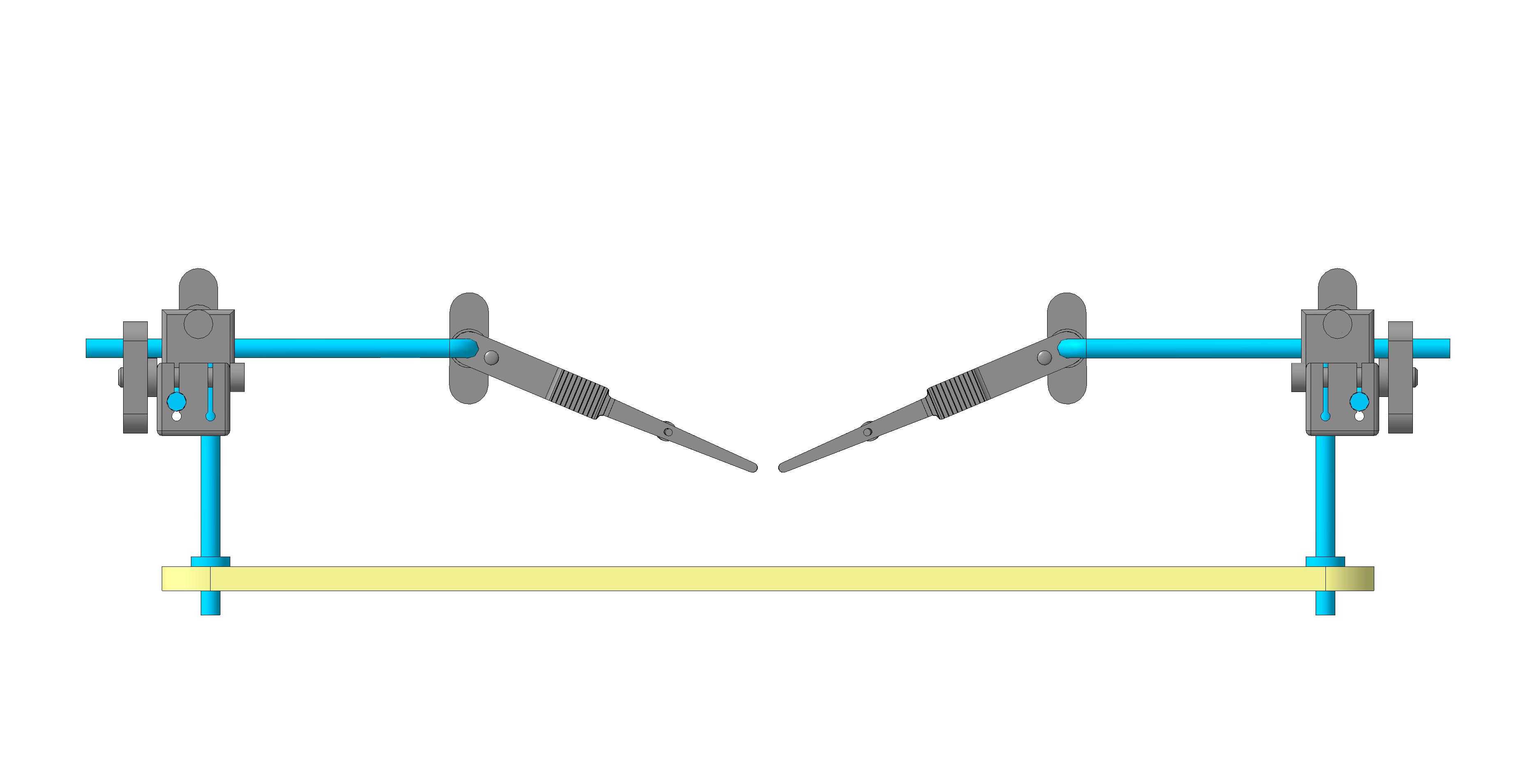

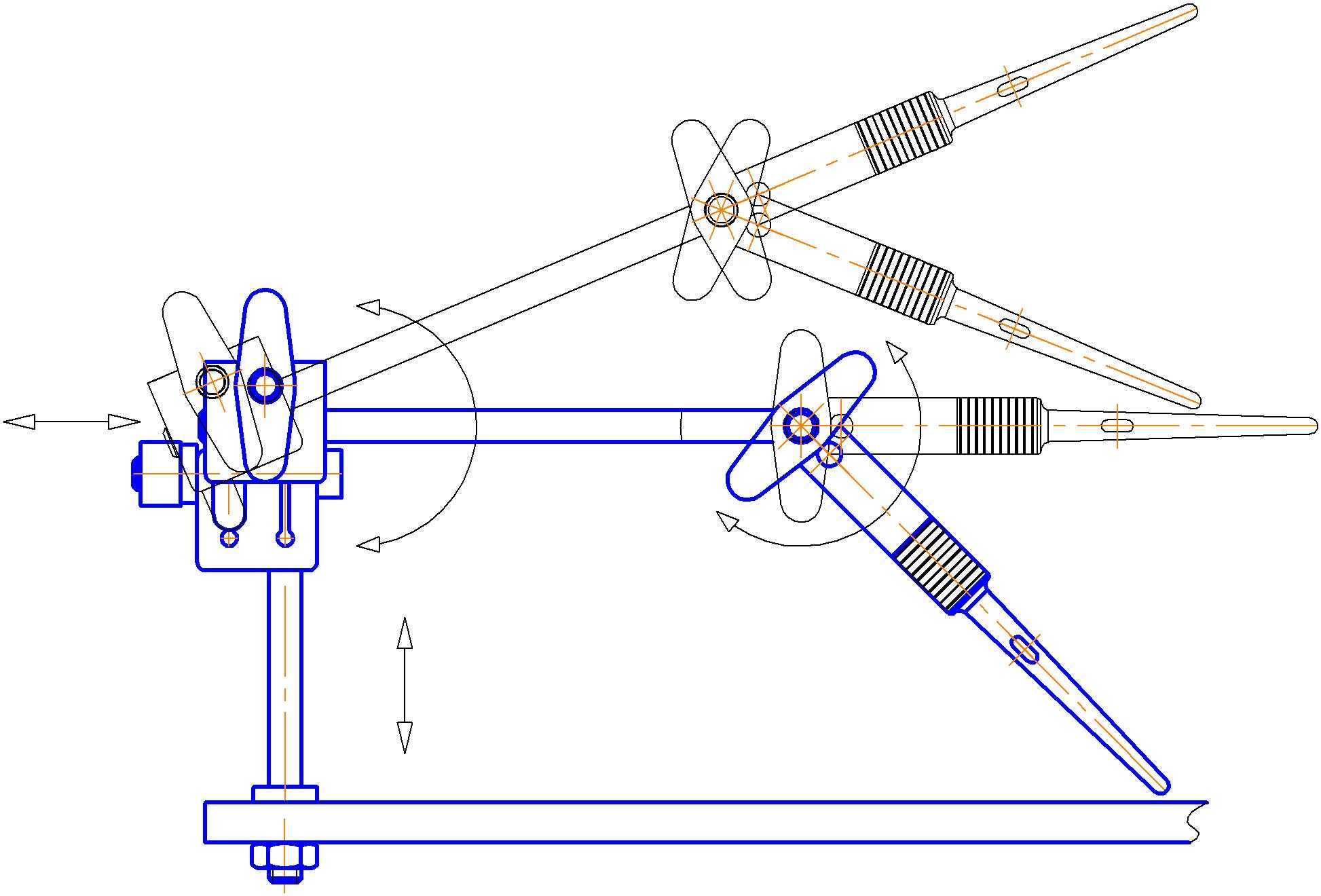

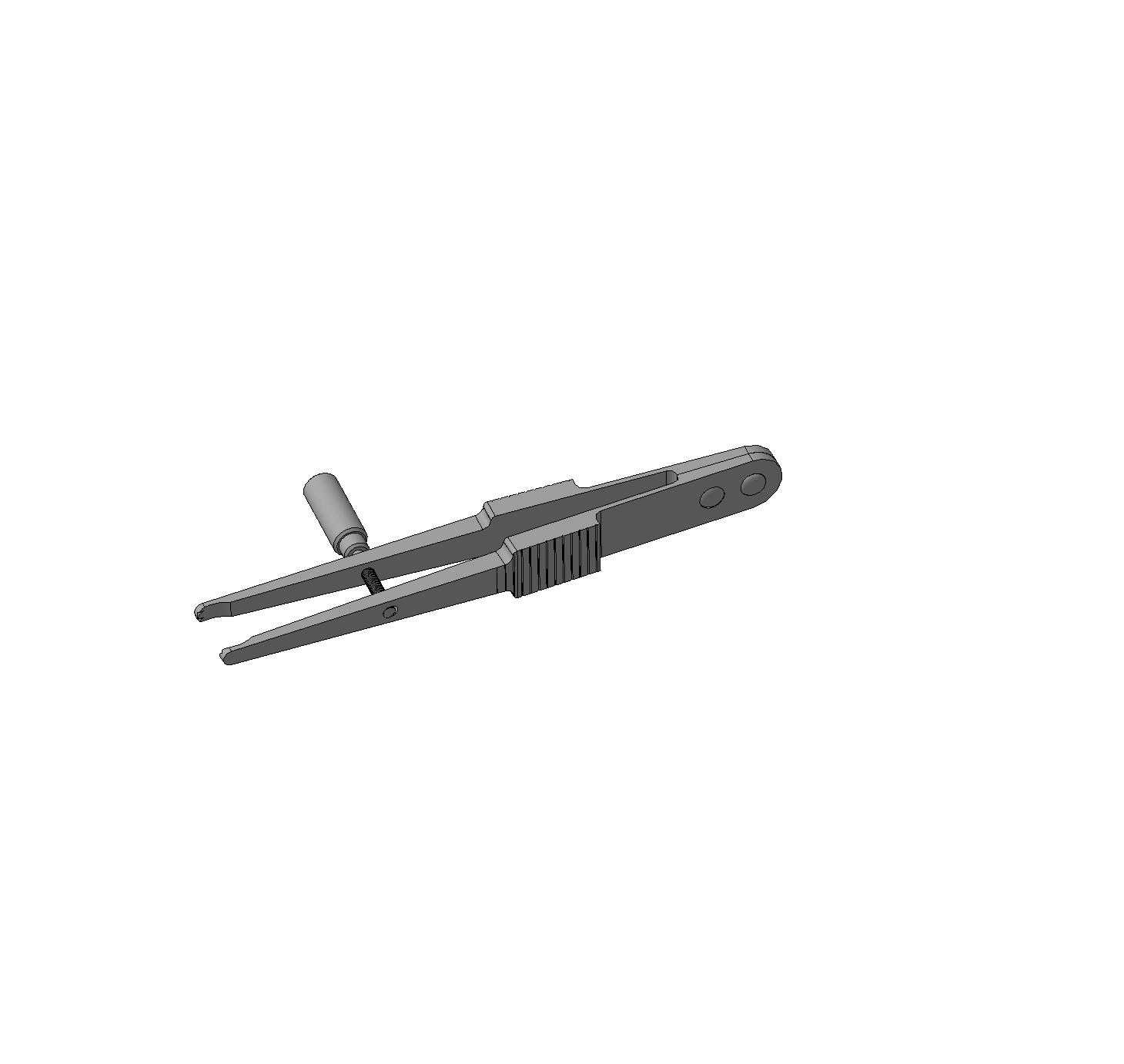

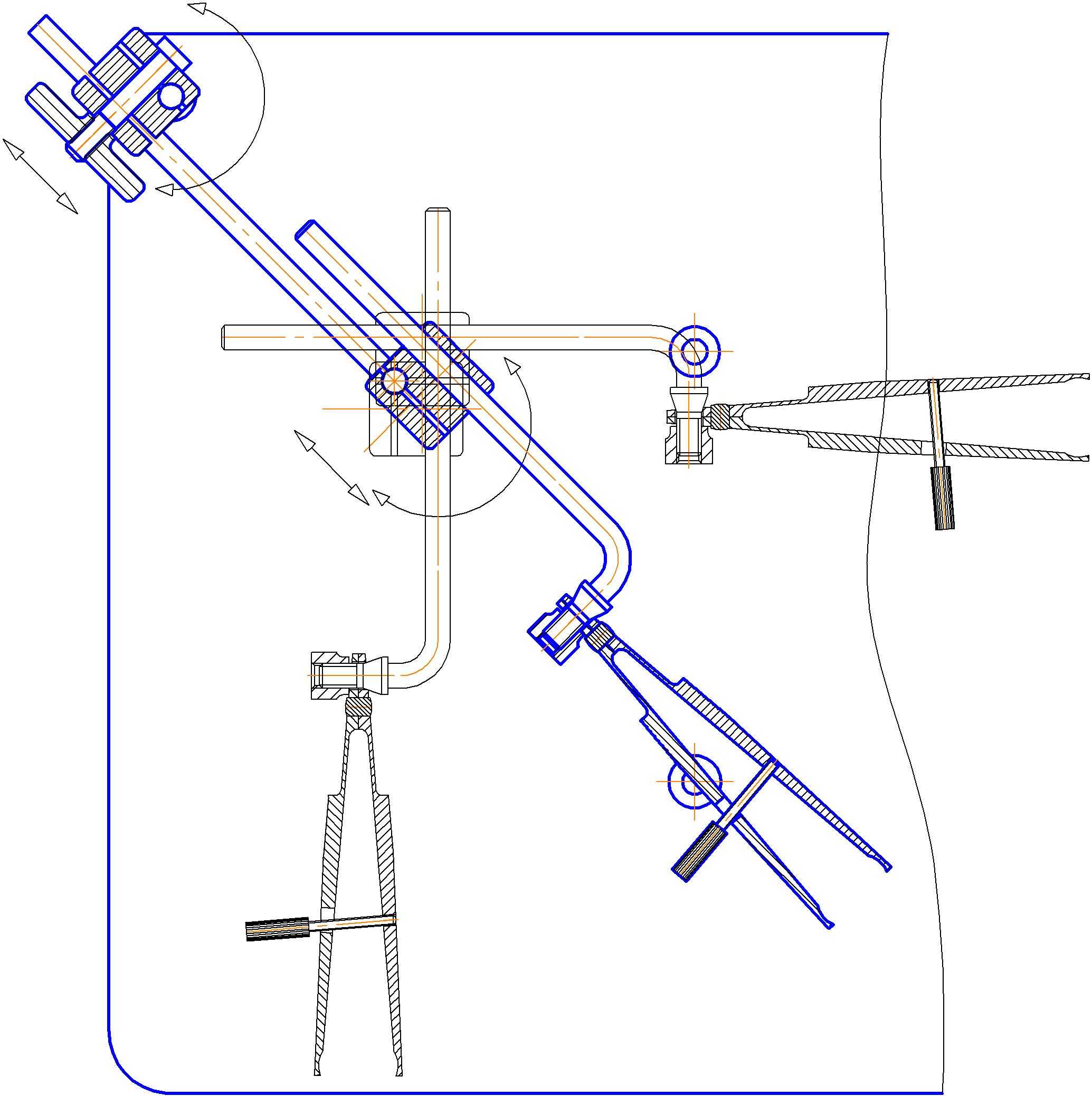

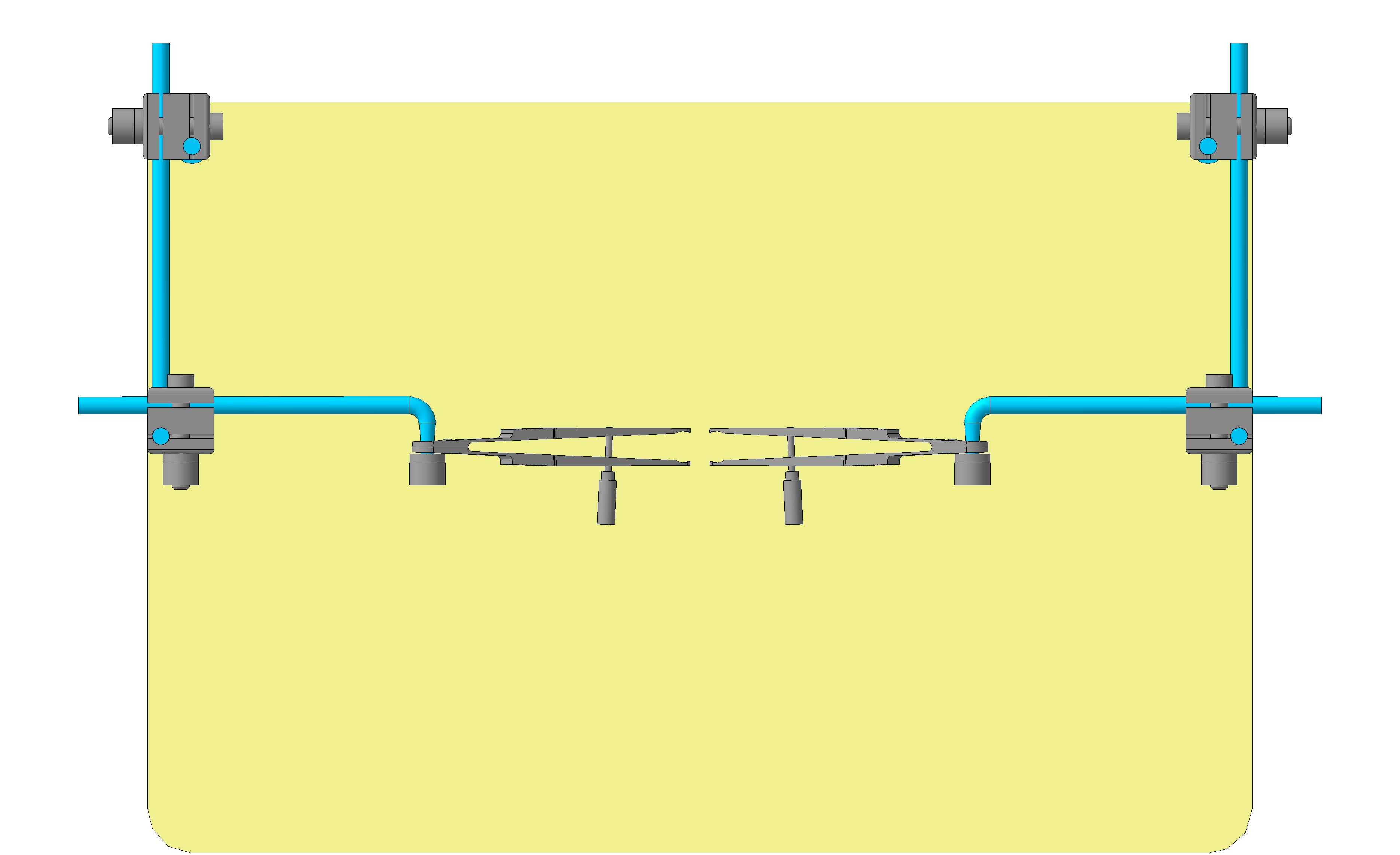

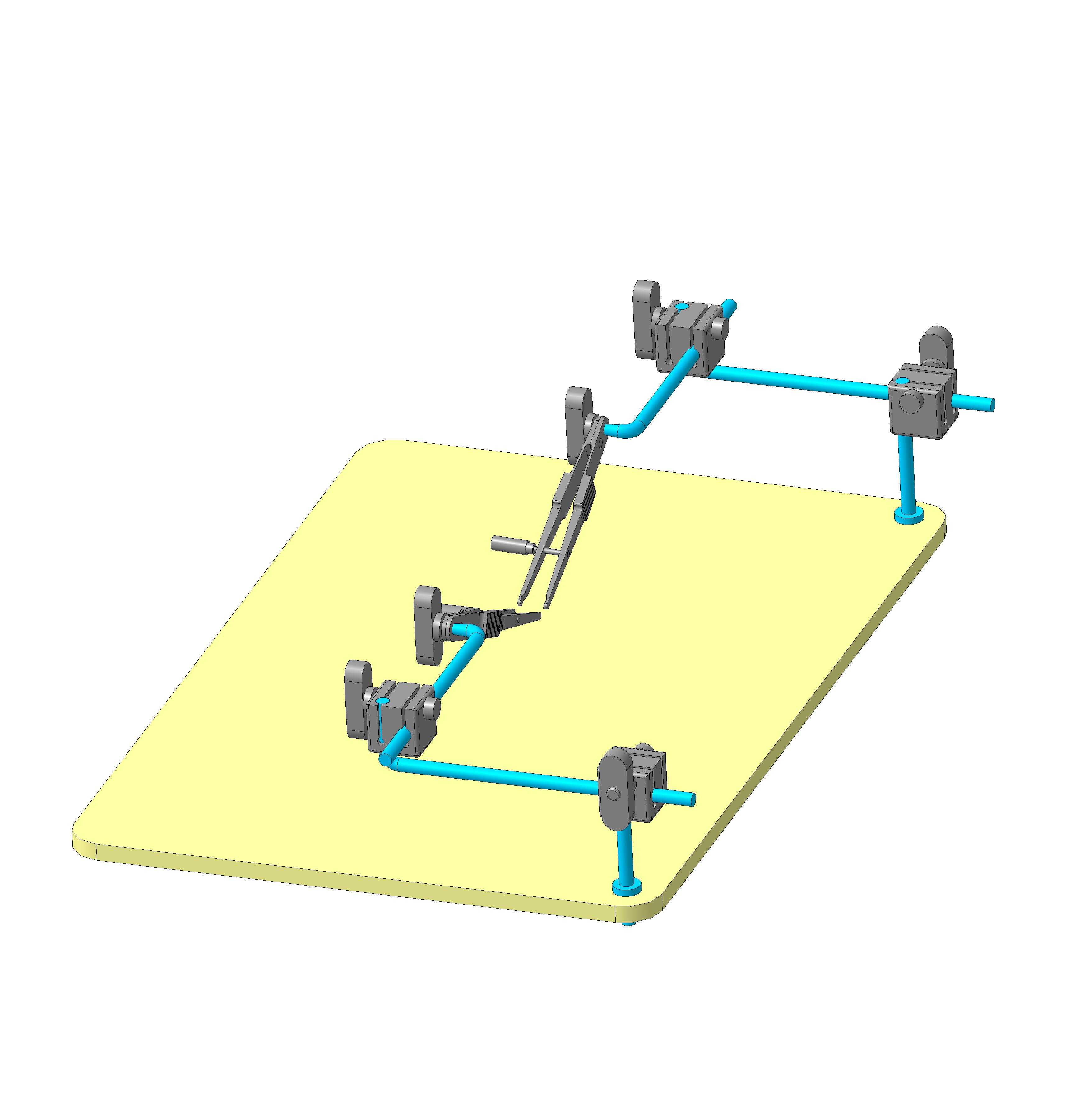

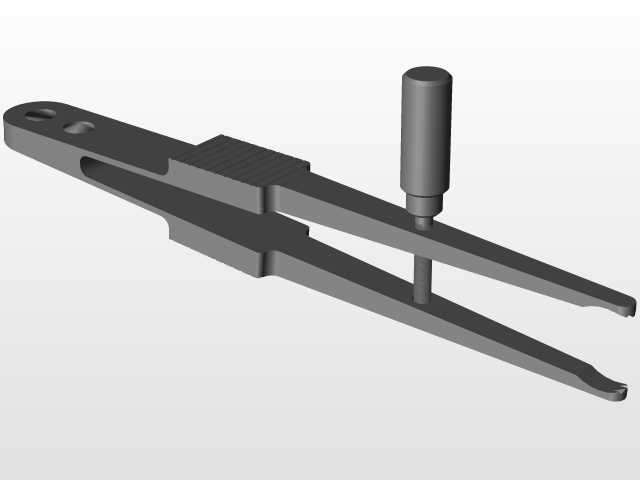

　　设计阶段首先考虑的是操作手感的适配，整体主体采用两片对称的长臂结构，尾部做了圆弧过渡的一体式连接，依靠臂身自身的弹性提供初始的夹持张合力，臂身靠近手持的位置做了滚花纹理处理，增大手指接触的摩擦力，即使佩戴薄型丁腈手套操作也不会出现打滑的问题。夹持端做了窄边平口设计，尖端做了0.1mm左右的圆角过渡，既保证能夹持厚度0.2mm以上的薄片类工件，也不会因为尖端过于尖锐划伤工件表面或者戳伤操作人员。侧置的锁紧顶杆采用圆柱台阶结构，和臂身上的导向孔采用小间隙配合，推动行程控制在8mm，顶杆端面做了滚花处理，单手拇指就能推动锁紧或者解锁，不需要双手配合操作，在需要单手持工具、另一只手调整工件位置的场景下适配性很强。

　　从安装和尺寸边界来看，整体闭合状态下总长度控制在120mm，最大张开开度15mm，臂身最大宽度12mm，厚度3mm，侧置顶杆突出臂身的高度不超过8mm，整体结构没有突出的尖锐棱角，能适配常规的工具收纳槽放置，不需要预留额外的避让空间。两臂的弹性变形区间经过反复校核，在最大开度下反复开合1000次以上，臂身的残余变形量不超过0.05mm，能长期保持稳定的夹持力，不会因为长期使用出现臂身松弛、夹持力不足的问题。锁紧状态下的夹持力稳定在5N左右，既能夹持住重量不超过200g的小型工件，也不会因为夹持力过大压坏脆性的电子元器件或者薄壁试样。

　　结构建模的时候特意做了分体式的装配结构，顶杆和臂身的配合位置做了限位台阶，避免顶杆推出过量从导向孔脱落，臂身中间的锁紧卡槽做了等距排布的齿槽，每一个齿槽对应一个固定的夹持开度，操作人员可以根据被夹持工件的厚度，选择对应的齿槽位置锁紧，不需要反复调整捏合力度。齿槽的角度做了15度的自锁角设计，锁紧之后即使受到一定的外力拉扯，顶杆也不会从齿槽中滑脱，只有主动推动顶杆回退才能解锁，操作的安全冗余度很高。和普通的镊子相比，这款结构没有额外的复杂零件，整体只有两个臂身加一个锁紧顶杆三个零件，加工工艺性好，臂身可以采用冲压成型后做热处理提升弹性，顶杆采用车削加工即可，量产的成本控制难度低，后期维护也很简单，顶杆出现磨损之后单独更换即可，不需要整体报废工具。在实际的车间返修场景测试中，操作人员使用这款夹具夹持0.5mm厚度的铜箔引脚进行焊接作业，连续操作2小时的手部疲劳度比使用普通镊子降低60%以上，夹持过程中没有出现松脱移位的问题，焊接的良率也有明显提升。针对医用场景的使用需求，整体结构没有卫生死角，所有的转角位置都做了R0.5以上的圆角处理，方便消毒清洗，不会残留污渍或者消毒液体，适配高温高压消毒的使用环境。
