骨科截骨手术用外科锯组件结构设计

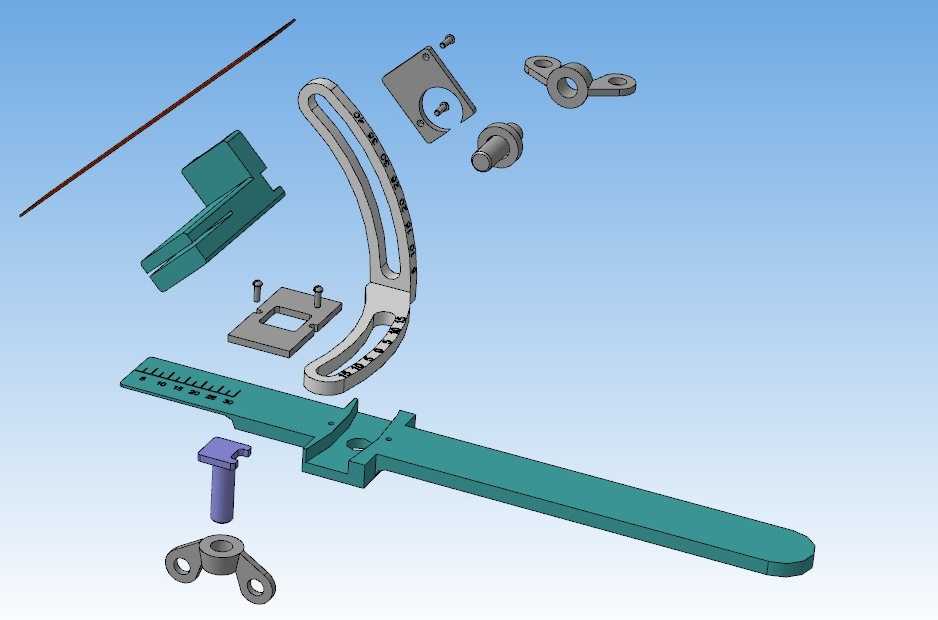

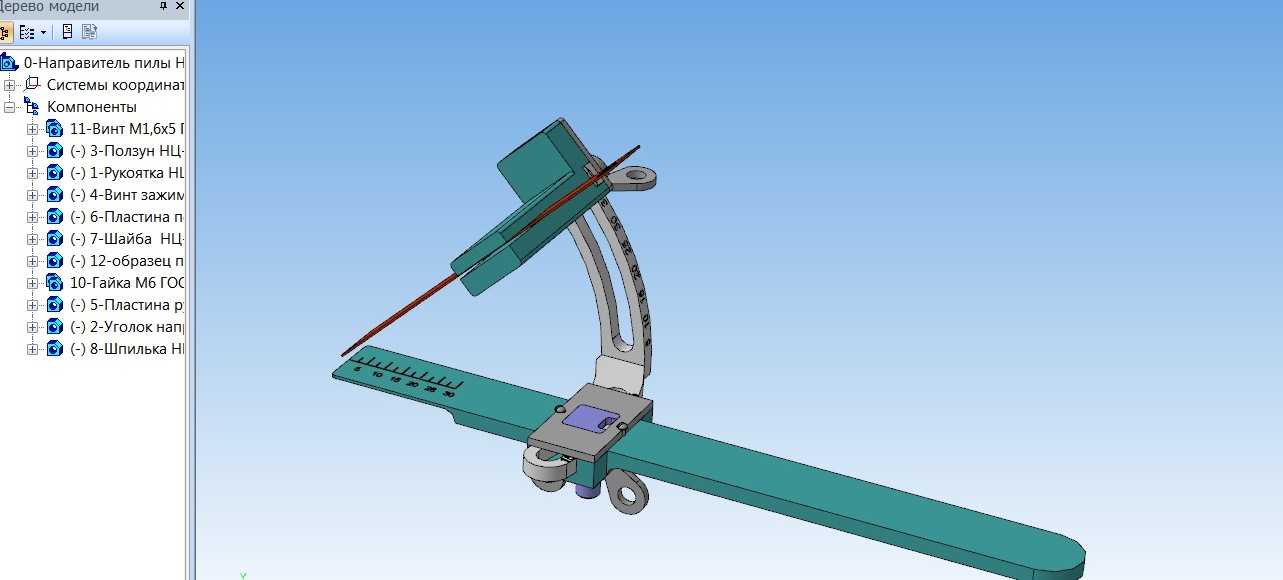

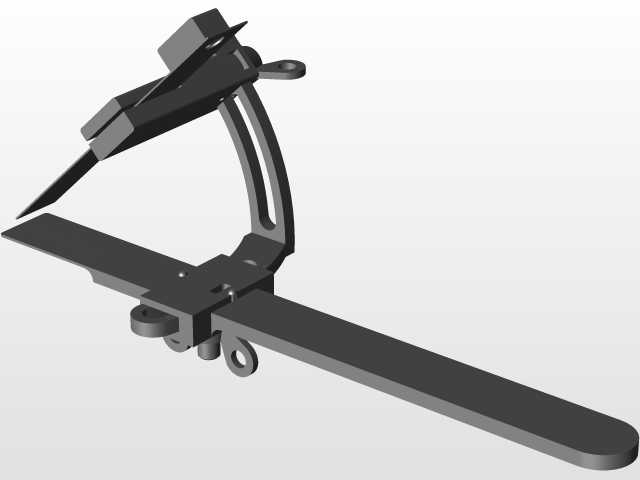

　　这款外科锯组件是骨科截骨手术中的核心操作器械，主要用于骨科手术中对病变骨组织的精准截除操作，同时可在截骨完成后清理术野内残留的骨头碎片，为后续的骨修复、固定操作创造清晰的术野条件。在临床实际应用场景中，该器械需要适配不同的骨科术式需求，既可以完成长骨骨干的线性截骨操作，也能满足关节周围不规则骨面的修整需求，操作过程中需要保证锯切路径的可控性，避免损伤周围的血管、神经与软组织。从结构设计层面来看，整套组件采用分体式装配结构，包含长条形锯身主体、弧形角度定位架、锯条锁紧组件、导向定位块、紧固件等多个独立零件，各零件之间通过销轴、螺栓实现可拆卸连接，方便术后的拆解清洗与消毒灭菌，也可针对磨损的单个零件进行更换，降低器械的整体使用成本。

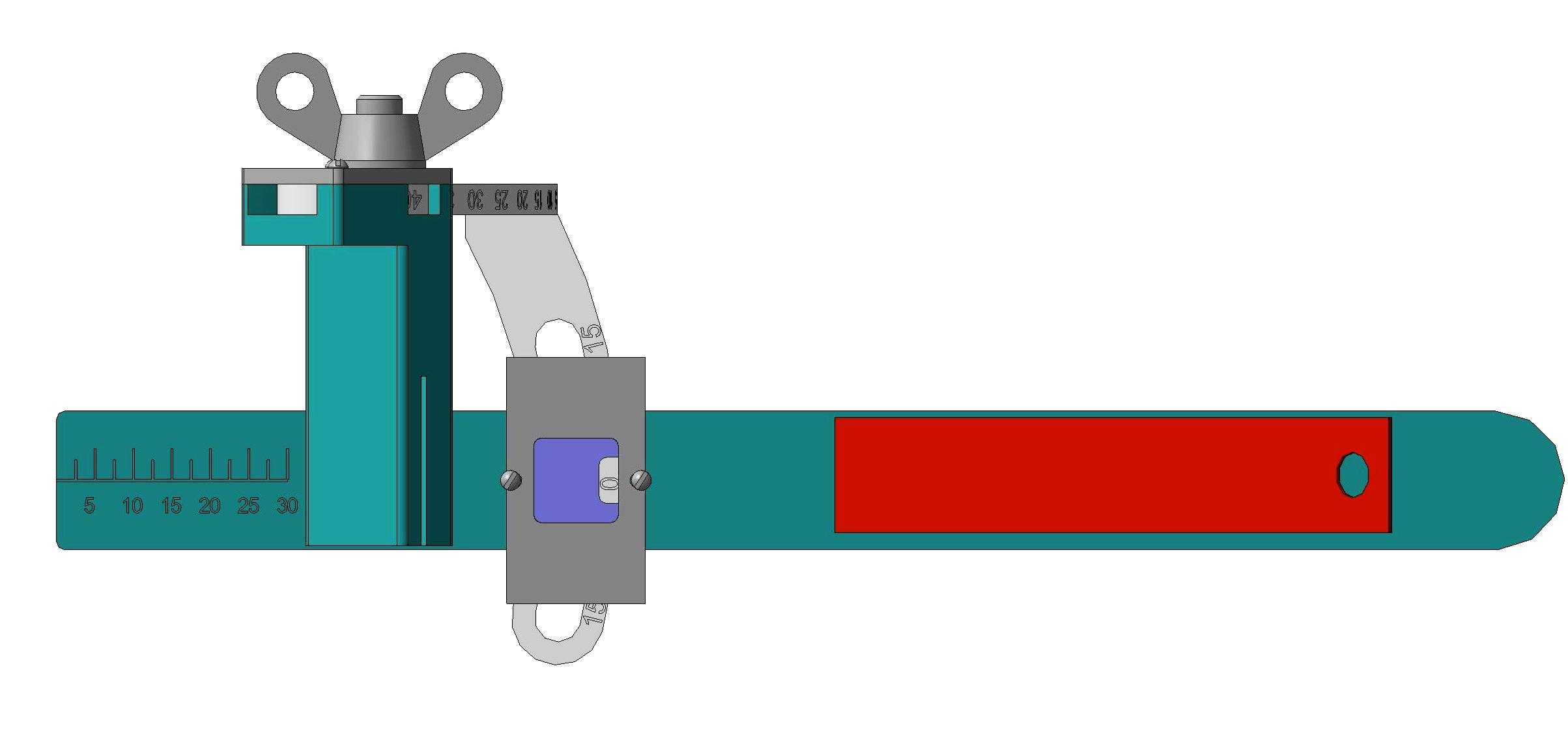

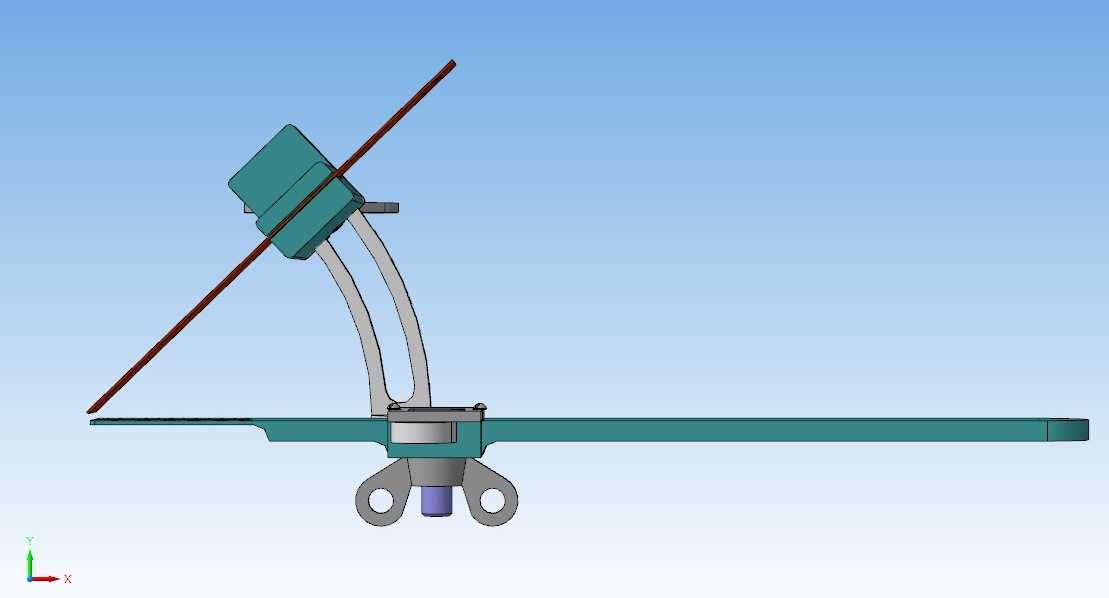

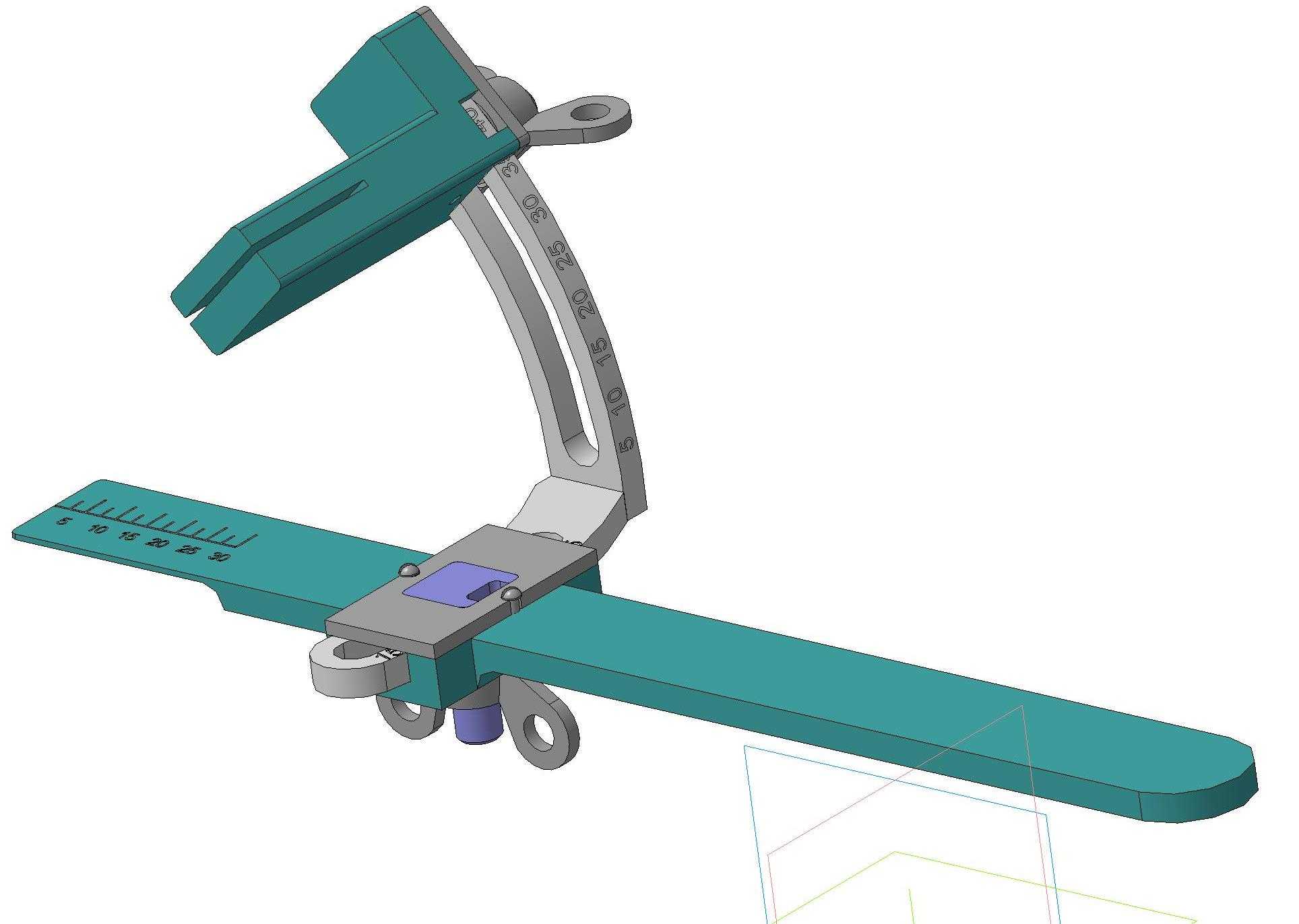

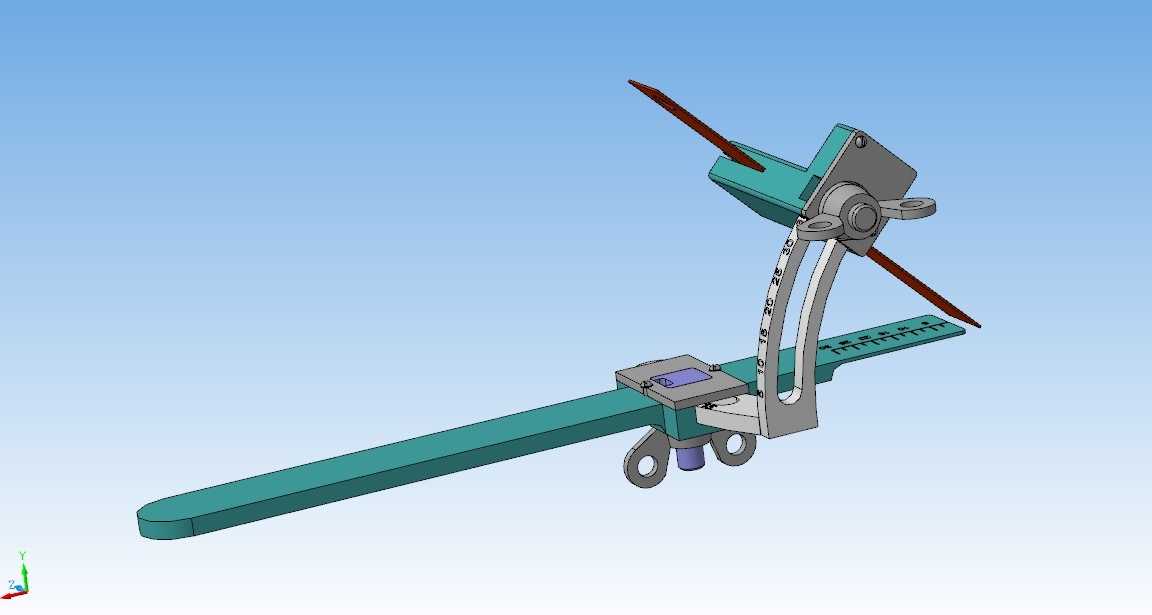

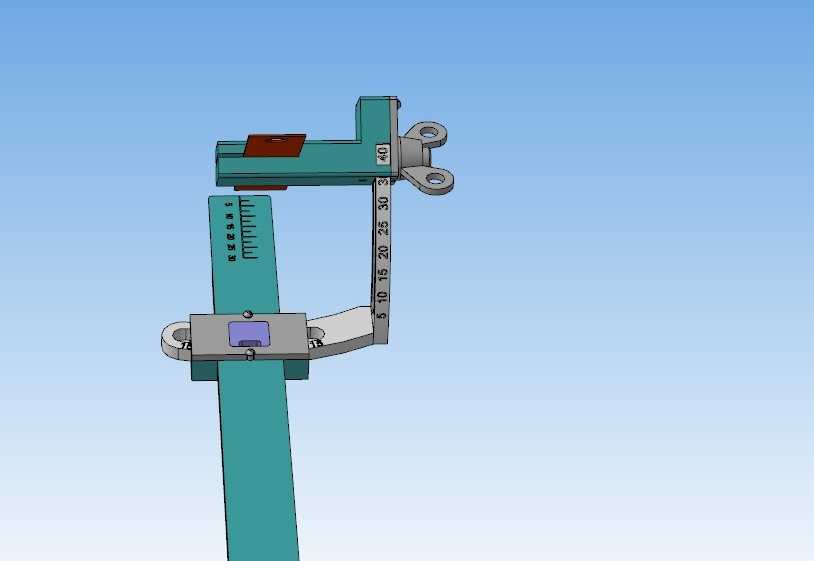

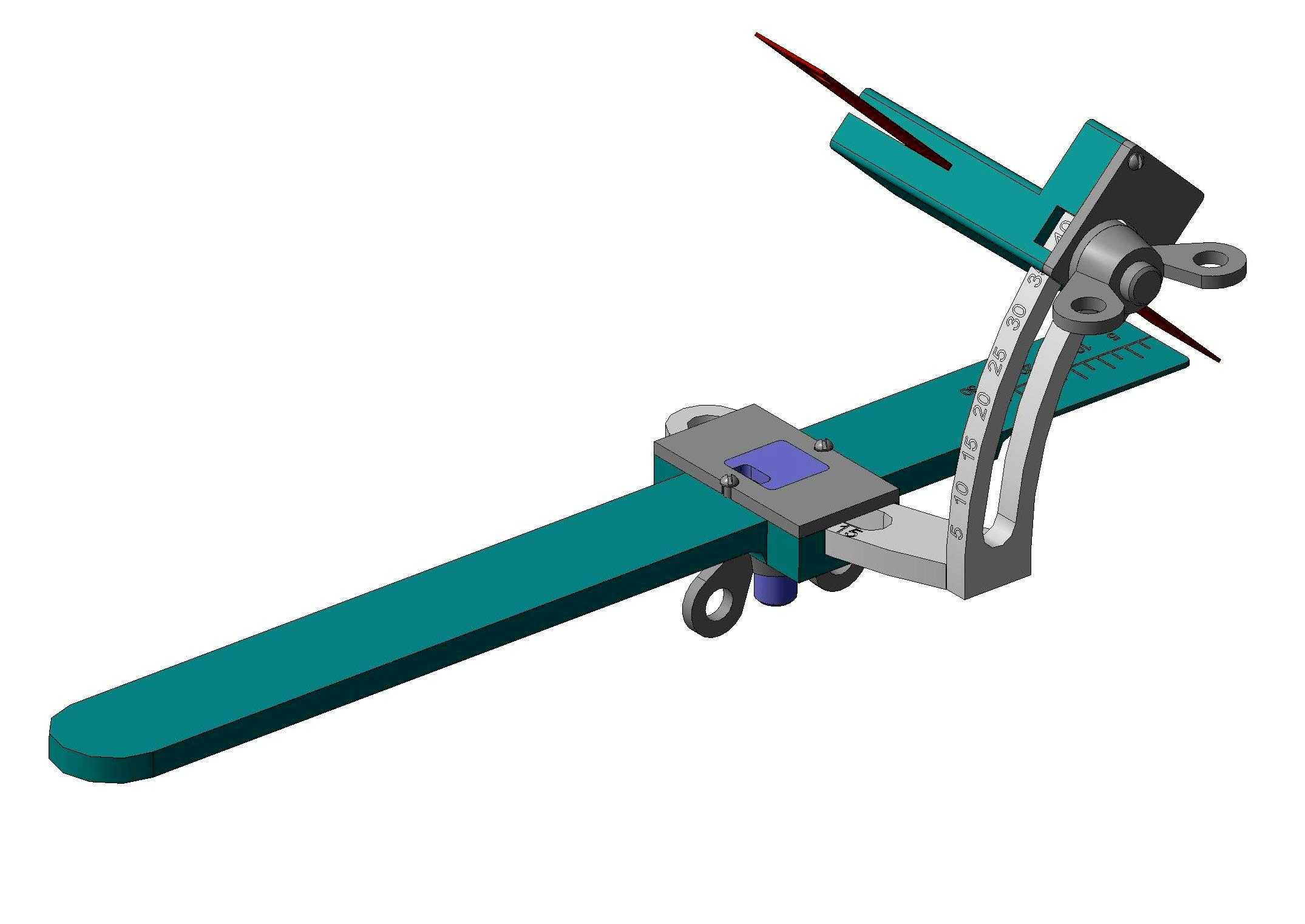

　　锯身主体作为核心承载部件，表面加工有清晰的刻度标识，术者可在操作过程中直接读取锯切深度，无需额外搭配测量工具，减少术中操作步骤；锯身前端设置有锯条安装槽与锁紧结构，可适配不同规格的细长锯条，锁紧结构采用T型快拆设计，无需额外工具即可完成锯条的更换与张紧度调节，适配术中不同锯切需求的快速切换。弧形角度定位架是保证截骨角度精准的关键部件，架体上加工有连续的角度刻度与定位卡槽，可根据术前规划的截骨角度，将定位架调整至对应角度后通过侧边的锁紧螺钉固定，锯身可沿定位架的导向槽做直线进给运动，避免手动操作时的角度偏移，保证截骨面的平整度与角度精度，降低术后骨面对合不良的风险。导向定位块组件可在术中固定于待截骨的骨段表面，

　　为锯身提供稳定的支撑基准，定位块上设置有与锯身截面匹配的导向滑槽，可限制锯身的侧向摆动，避免锯切过程中出现锯路偏移，同时定位块的接触端面设计有与骨面弧度适配的贴合结构，可通过临时固定针固定于骨面，保证操作过程中基准不发生位移。整套器械的各活动连接部位均采用间隙配合设计，既保证操作时的运动顺畅无卡滞，又不会出现过大的旷量影响操作精度，所有零件的外露边缘均做了圆弧钝化处理，避免术中操作时划伤医护人员或患者的软组织。从安装边界与尺寸适配来看，锯身总长度适配常规骨科手术的操作深度需求，可满足四肢长骨、浅表骨关节等不同部位的操作距离要求，定位架的角度调节范围覆盖临床常用的截骨角度区间，可适配绝大多数常规截骨术式的角度需求，各紧固件的规格统一，

　　减少术中需要搭配的工具种类。在设计过程中充分考虑了器械的操作力传递特性，锯身的握持部位做了加宽处理，可分散术者操作时的手部压力，长时间操作也不易产生疲劳，锯条的安装位置与握持部位处于同一直线，操作时的进给力可直接传递至锯切部位，减少力的损耗，提升锯切过程的稳定性。整套结构在满足功能需求的前提下，尽可能减少了零件数量，降低了装配与维护的复杂度，各零件的结构工艺性良好，可通过常规的机加工、冲压工艺完成制造，适合批量生产，同时零件的结构设计无清洁死角，拆解后各部位均可被彻底清洗与灭菌，符合外科手术器械的卫生要求。
