Y型带法兰等径三通管道接头结构设计

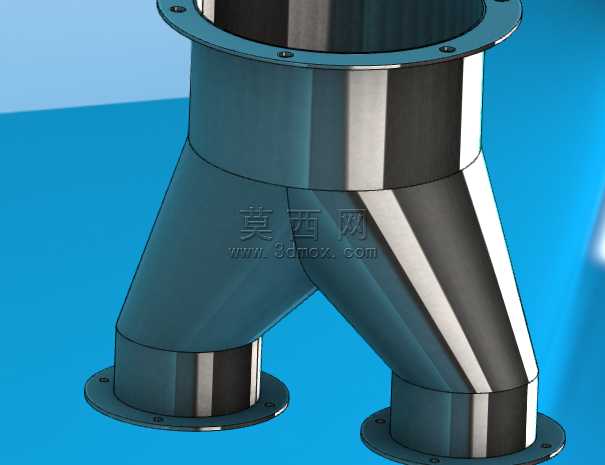

本作品为Y型等径三通管道接头的三维设计成果，建模阶段采用参数化特征建模思路，首先绘制上下三个连接端的法兰盘基准草图，精准定位法兰螺栓孔的分度圆直径、孔径与孔位数量，保证法兰连接端的安装尺寸符合通用管路对接标准。随后以顶部法兰的中心为起点，向下绘制两条对称分布的斜向管路引导线，引导线的曲率经过反复调整，既保证管路分流处的过渡顺滑无锐角，避免流体输送过程中出现紊流、压损过大的问题，又控制整体结构的紧凑性，减少不必要的空间占用。建模过程中对管路主体采用薄壁抽壳特征，按照常规金属承压管路的壁厚标准设置壳体厚度，同时在管路与法兰盘的衔接位置添加圆角过渡特征，消除应力集中点，提升结构的力学承载性能。材质编辑阶段为模型赋予抛光不锈钢材质，调整金属材质的反射率、粗糙度与环境贴图参数，还原金属管件表面的高光反射与细腻磨砂质感，法兰盘端面做轻微的粗糙度差异化处理，模拟实际机加工后的端面接触效果。渲染阶段采用蓝调纯色背景搭配柔和的侧方主光源，辅以顶部补光消除结构暗部的死黑区域，清晰呈现三通接头的分流结构、法兰安装位的细节特征，以及金属曲面的光影过渡效果。结构设计上三个连接端均采用带螺栓孔的法兰结构，可直接与对应管径的管路、设备端法兰通过螺栓紧固连接，安装便捷且密封性能可靠，对称式的Y型分流结构可实现单路输入、双路均等分流的管路功能，适用于流体输送、通风排气等多种管路系统场景，整体模型的尺寸参数经过严谨校验，各部分衔接无几何错误，可直接用于工程演示、结构校核或生产加工参考。
