闭环式CIP就地清洁罐体配套输送泵结构

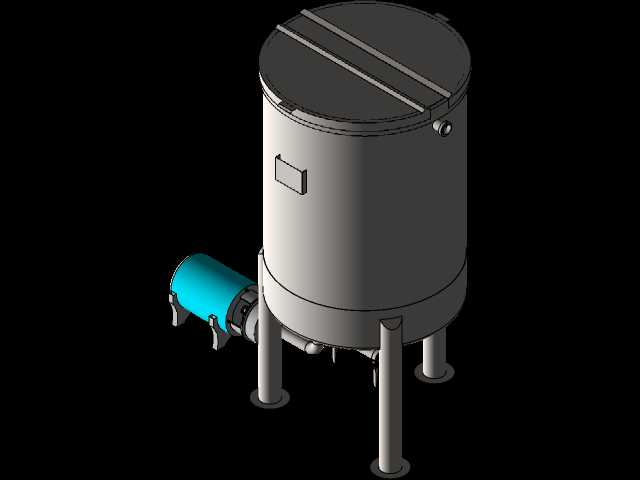

　　这套结构主要面向食品饮料、生物医药加工车间的就地清洁工位设计，核心解决生产批次切换时无需拆解管路与罐体即可完成内壁冲洗、消毒的作业需求，在乳品生产线、果浆加工车间、发酵类食品生产段的应用覆盖率极高，能大幅缩减设备停机清洁的人工拆解与复装工时，同时避免人工清洁带来的卫生死角问题。整套设备的核心承载部件为立式圆柱储液罐，罐体采用立式支腿支撑结构，三根等径支腿沿罐底圆周均布，支腿底部预留安装固定孔位，安装时需匹配车间预埋的地脚螺栓位置，整体安装边界需预留罐体直径1.5倍以上的操作空间，尤其是罐体侧方的泵组安装侧，需预留至少0.8米的检修通道，方便后期对泵体密封件、连接管路的维护更换。罐体顶部采用平盖式结构，盖体上设置两道平行的加强筋结构，

　　抵消罐内清洁液循环时产生的微压形变，盖体与罐身采用快开式卡扣连接，方便定期开盖检查罐内清洁状态，罐身上部侧壁预留清洁液回流接口，罐底采用锥底过渡结构，最低点设置排污与出液接口，保证清洁循环结束后罐内无残液积存，避免不同批次清洁液交叉污染。配套的输送泵采用侧置卧式安装方式，泵体通过连接管路与罐底出液口直接连通，泵组自带独立安装底座，与罐体支腿处于同一安装水平面，安装时需校准泵轴与管路接口的同轴度，避免运行时产生管路共振。泵体与罐体的连接管路采用短路径硬管连接，减少管路弯头数量，降低清洁液循环的流阻损失，管路接口处均采用卫生级快装卡箍连接，密封件选用耐酸碱腐蚀的食品级材质，适配不同类型的酸碱清洁液、高温消毒水的输送需求。从设计逻辑上看，

　　整套结构优先考虑卫生级设计要求，罐体内壁所有转角位置均做圆弧过渡处理，不存在直角积料死角，罐身侧壁预留的观察口采用透明卫生级视镜，可实时观察罐内清洁液的液位与浑浊状态，无需开盖即可判断清洁进程。罐体的容积设计匹配常规中小型生产线的CIP循环液量需求，泵组的流量参数匹配罐体容积的循环倍率要求，保证清洁液在罐内与外接生产管路中能达到足够的流速，对管壁形成有效的冲刷力，剥离附着在管壁上的物料残留。在安装边界的考量上，除了设备本身的占地尺寸，还需考虑外接管路的排布空间，罐体顶部的回流接口需对接生产设备的清洁回流管路，泵组的出口需对接生产设备的清洁进液管路，整套设备的安装位置通常设置在生产车间的清洁工位旁，尽量缩短与待清洁生产设备的管路距离，

　　减少管路长度带来的温降与流阻损失。结构设计时还充分考虑了运行稳定性，支腿的高度设计保证罐底出液口与泵组入口处于合理的液位差范围，避免泵组入口产生气蚀问题，罐身与支腿的连接位置采用加强筋焊接结构，满液状态下也不会出现罐体倾斜变形的问题，泵组与底座之间设置减震垫，降低运行时的震动传递，避免长期震动导致管路接口松动漏液。这套结构的三维建模过程中，所有配合面均按照实际加工公差设置，快装接口的尺寸符合卫生级管路的通用标准，支腿的安装孔位、泵组的底座尺寸均按照实际选型的配件参数绘制，可直接用于生产现场的布局规划、安装指导，也可作为同类CIP清洁系统的设计参考模板，调整罐体容积、泵组参数后即可适配不同产能的生产线需求。
