研华TPC-1282t工业触控人机界面结构

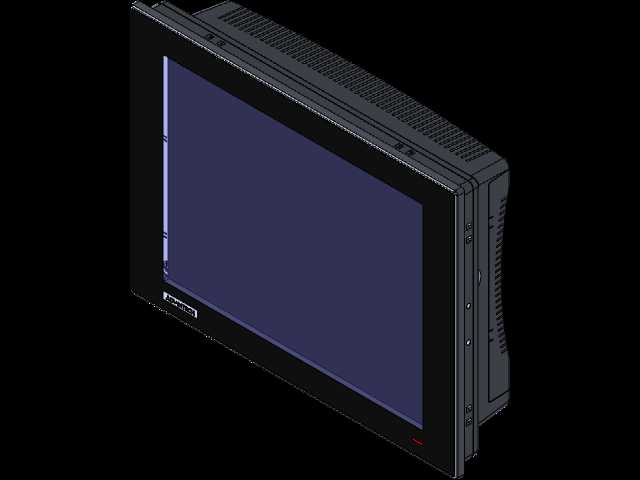

　　在工业现场的设备操控场景里，这类触控式人机交互终端是连接操作人员与底层设备的核心交互节点，不同于消费级显示设备，它的结构设计从一开始就围绕工业环境的严苛使用条件展开。从三维结构上看，整机采用一体化密封式前面板设计，前面板与触控屏之间做了平整过渡处理，没有凸起的按键缝隙，能有效阻挡车间环境里的粉尘、切削液飞溅进入设备内部，适配机加工车间、装配产线、物流仓储分拣站这类多尘、存在液体飞溅的使用场景。

　　设备的安装边界设计充分考虑了工业柜体的嵌入需求，侧边预留的安装卡扣位做了均匀排布，安装时不需要额外在柜体上焊接复杂的固定支架，只需要在电控柜面板开出对应尺寸的安装孔，将设备嵌入后扣紧侧边卡扣即可完成固定，安装公差预留了2mm的调节余量，能适配不同板材厚度的电控柜安装需求，不管是1.5mm厚的冷轧钢板柜还是2mm厚的不锈钢柜体，都能实现稳固贴合，前面板与柜体表面的贴合处加装的密封胶条能达到IP65的前端防护等级，即使在有定期冲洗需求的食品加工产线、制药洁净车间，也能避免液体渗入柜体内部。

　　从功能结构布局来看，设备背部的散热结构采用了一体化压铸的散热鳍片，没有加装额外的散热风扇，这种无风扇设计一方面避免了风扇运转带来的粉尘吸入问题，另一方面也消除了风扇磨损带来的故障点，能在-10℃到60℃的宽温环境下稳定运行，不管是北方冬季无供暖的车间还是南方夏季高温的厂房，都不需要额外加装温控辅助装置。背部的接口区域做了下沉式设计，所有通讯接口、电源接口都布置在下沉槽内，接线完成后线缆可以顺着槽位走向排布，不会因为线缆凸起影响设备的嵌入安装深度，接口旁预留的固定螺柱可以用来加装接口防护盖，在不需要使用冗余接口的时候能封堵接口，避免异物进入。

　　设备的触控层采用了电阻式触控结构设计，不同于电容屏对触控介质的要求，电阻屏支持戴工业手套、用触控笔操作，完全适配车间操作人员佩戴劳保手套的使用习惯，不会出现电容屏戴手套无法触控的问题，屏幕表面做了防眩光硬化处理，即使在车间顶部照明直射的情况下，也不会出现强烈的反光影响操作人员读取屏幕参数，屏幕表面的硬化层达到7H硬度，能抵抗日常操作中工具的意外刮擦，避免屏幕被螺丝刀、扳手等工具误碰划伤。

　　从整机的结构强度设计来看，机身主体采用了铝合金压铸成型的壳体，相比塑料壳体拥有更好的抗冲击性能，在设备受到意外碰撞的时候不会出现壳体开裂的问题，同时铝合金材质的电磁屏蔽性能更好，能有效阻隔车间里变频器、伺服电机工作时产生的电磁干扰，避免屏幕出现花屏、触控漂移的问题。设备的侧边预留了扩展槽位，可以根据使用需求加装不同的通讯模块，不需要拆解整机主体，只需要拆开扩展槽盖板就能完成模块更换，后期维护的拆解工作量很小。

　　在做这类设备的三维建模时，需要重点关注安装孔位的公差配合，前面板的R角弧度要和实际产品保持一致，避免建模完成后做虚拟装配时出现面板与柜体干涉的问题，背部散热鳍片的厚度与间距要按照实际散热需求做等比例还原，不能随意简化鳍片结构，否则在做热仿真分析时会出现结果偏差，接口的位置尺寸要严格按照实际接口规格建模，保证后期做布线装配时线缆接头能顺利对接，不会出现接口位置偏移导致的接线干涉。这类工业触控终端通常会搭配PLC、伺服驱动器等设备使用，在做整线设备的三维布局时，要充分考虑设备的安装深度，预留出足够的接线空间，同时要注意屏幕的可视角度，将屏幕安装在操作人员站立时的视线平齐位置，避免因为安装角度不合理导致操作人员长期低头或仰头操作产生疲劳。
