矿泉水厂用UV水外处理杀菌装置

　　这款过流式UV水处理装置，主要面向瓶装矿泉水生产制程的终端杀菌环节设计，适配矿泉水厂灌装前的水体消毒工序，区别于常规投加化学药剂的消毒方式，该装置依靠紫外线辐照破坏水体中微生物的DNA结构，实现杀菌灭活，不会在水体中残留化学副产物，完全契合饮用矿泉水的生产卫生要求。从实际产线适配场景来看，该装置可直接串接在活性炭过滤终端与灌装机进水端之间的管路上，不需要额外搭建复杂的反应池，占地空间远小于传统氯消毒接触槽，适合中小型矿泉水厂现有产线的升级改造，不需要对原有管路布局做大规模调整。

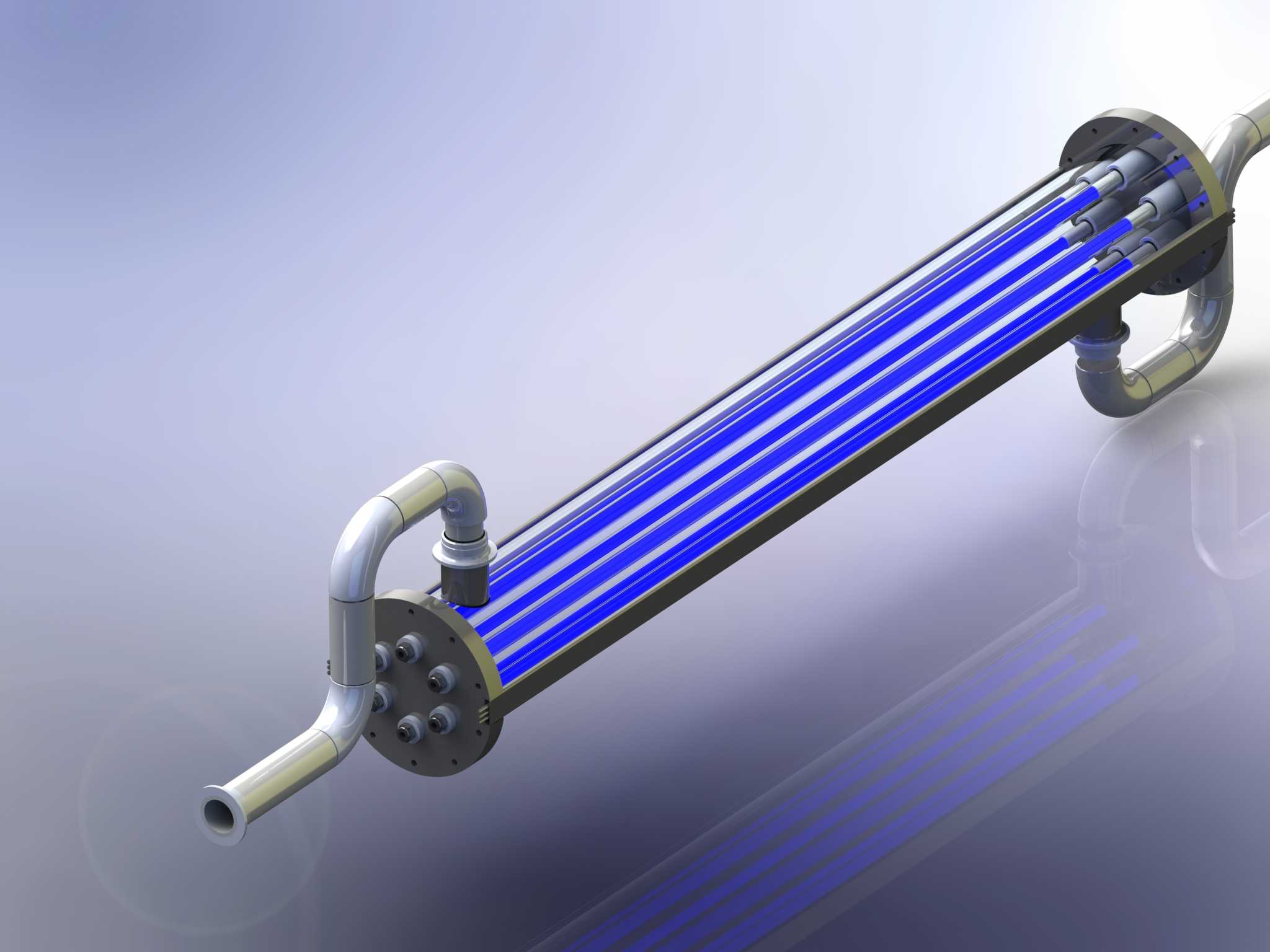

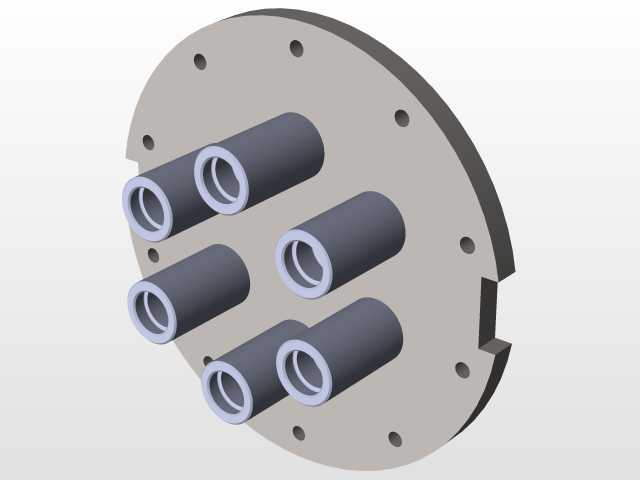

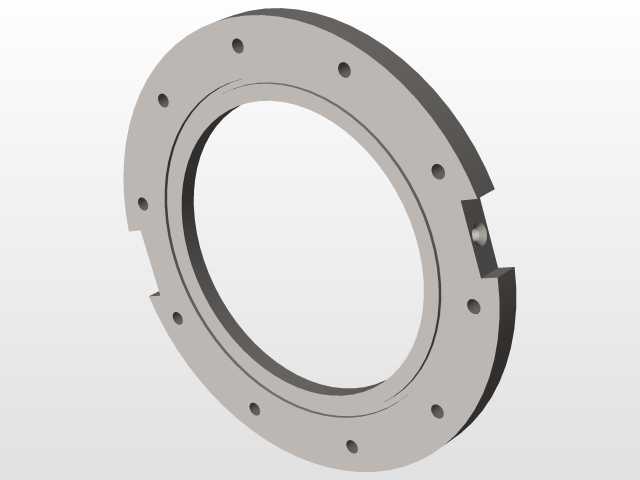

　　结构设计上，装置采用卧式筒型承压壳体结构，壳体两端采用法兰式端盖密封，端盖上均匀布置多根UV灯管的安装座，灯管沿筒体轴向平行排布，确保筒体内过流断面的紫外线辐照强度均匀，不存在杀菌死角。进出水口采用侧向弯管接头设计，进水端位于筒体下部一侧，出水端位于筒体上部另一侧，水流从下部进入筒体后，会在筒体内形成平缓的推流状态，沿轴向流经整根灯管的辐照区域，保证每一部分水体都能接收到足够剂量的紫外线照射，避免短流导致的杀菌不彻底问题。端盖与筒体之间采用耐水橡胶密封圈做静密封，承压等级适配常规净水车间0.3-0.6MPa的管路工作压力，不需要额外配置增压泵即可适配现有产线的水压条件。

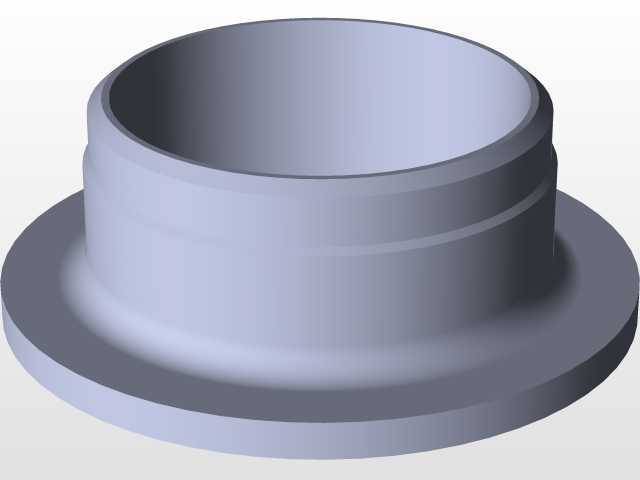

　　从安装边界来看，装置整体为长条形卧式结构，安装时需要预留两端端盖的抽拉空间，方便后期更换UV灯管时不需要整体拆卸管路，仅需拆开一端法兰即可将整组灯架抽出维护。进出水口的接口尺寸适配常规DN40净水输送管路，可直接通过活接与现有PPR或不锈钢管路对接，安装时需要在筒体下方设置两个支撑鞍座，鞍座与筒体之间垫橡胶减震垫，避免产线运行时的管路振动传递到筒体导致灯管连接处松动。

　　功能特性方面，该装置的灯管布置数量经过辐照剂量核算，在额定处理流量下，水体在筒体内的停留时间满足饮用水UV消毒的剂量要求，可有效杀灭矿泉水中残留的大肠杆菌、霉菌以及部分芽孢类微生物，同时不会改变矿泉水本身的矿物质成分与口感，避免了臭氧消毒可能带来的溴酸盐超标风险。筒体材质采用食品级304不锈钢抛光处理，内壁做镜面抛光处理，可反射紫外线提升辐照利用率，同时避免长期接触水体产生锈蚀污染水质。灯管外侧配置透明石英套管，将灯管与水体完全隔离，既不影响紫外线的透射率，又能避免水体直接接触灯管导致的结垢、漏电问题，石英套管与端盖之间采用密封圈密封，更换灯管时可单独拆卸套管做清洁维护，去除表面附着的水垢，保证紫外线透射效率。

　　设计思路上，该结构没有采用复杂的电控集成结构，将镇流器等电控部件独立外置，筒体部分仅作为过流杀菌的腔体，降低了腔体内部的密封难度，同时减少了电控部件受潮损坏的概率，适合矿泉水厂高湿度的车间环境使用。进出水口的弯管设计还兼顾了排气功能，初次通水时筒体内的空气可顺着上部出水端的管路自然排出，不需要额外设置排气阀，简化了管路结构。日常维护仅需要根据灯管使用寿命定期更换UV灯管、清洁石英套管表面即可，不需要复杂的运维操作，普通产线运维人员经过简单培训即可完成维护作业，不需要专业的水处理技术人员驻场操作。

　　从实际使用的适配性来看，该装置除了矿泉水生产场景外，也可适配小区直饮水站、商用净水设备的终端杀菌环节，但核心设计参数是围绕矿泉水厂的生产流量做的匹配，额定处理流量对应每小时2-3立方的净水产能，刚好匹配中小型瓶装矿泉水线的灌装速度，不会因为流量过大导致辐照剂量不足，也不会因为流量过小导致设备产能浪费。筒体的长度设计充分考虑了UV灯管的有效辐照长度，在保证杀菌剂量的前提下尽可能压缩了整体长度，避免设备过长导致的安装空间受限问题，两端的弯管接头采用标准90度弯头结构，可根据现场管路走向调整安装方向，适配不同的管路布局需求。
