科曼多台面斜置式指挥操作台结构

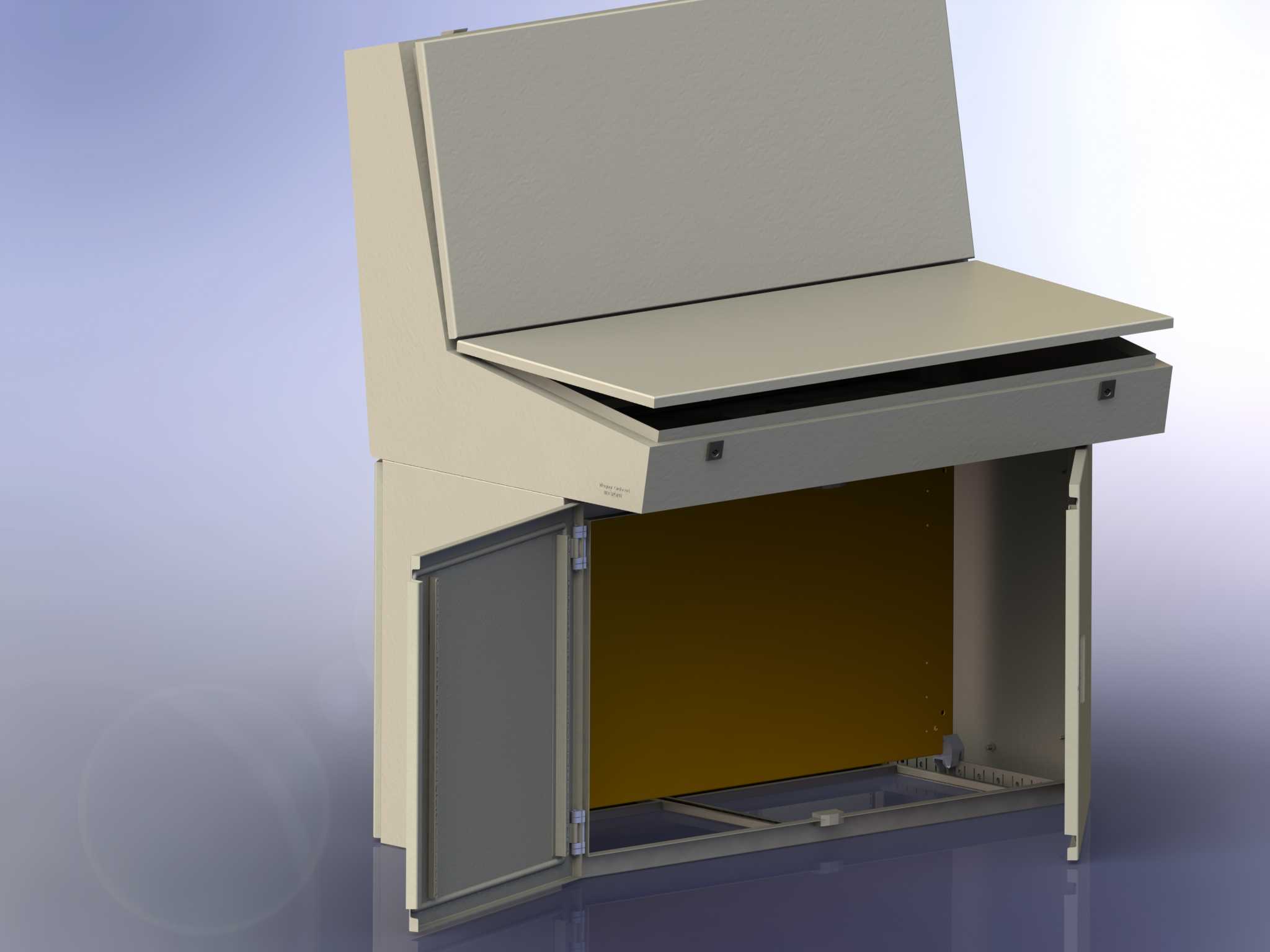

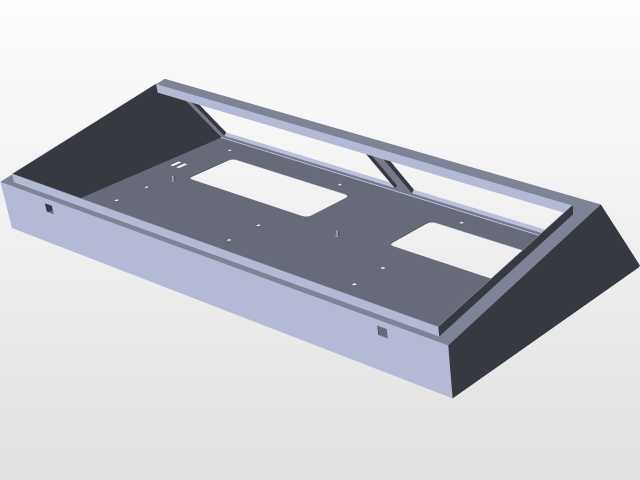

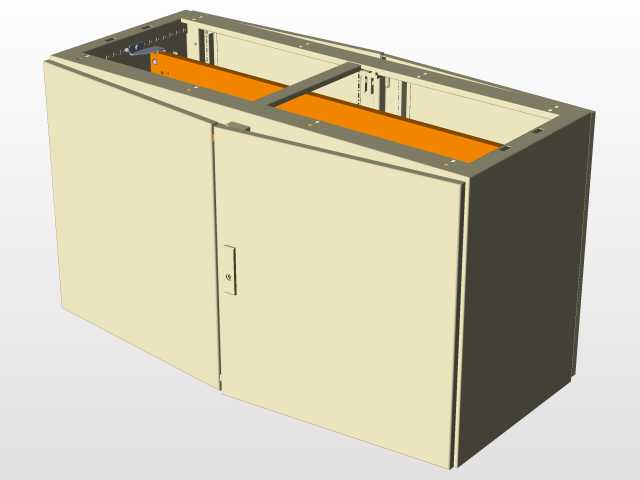

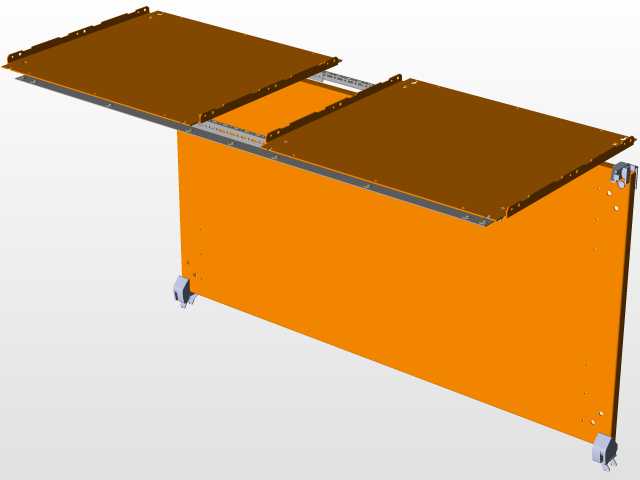

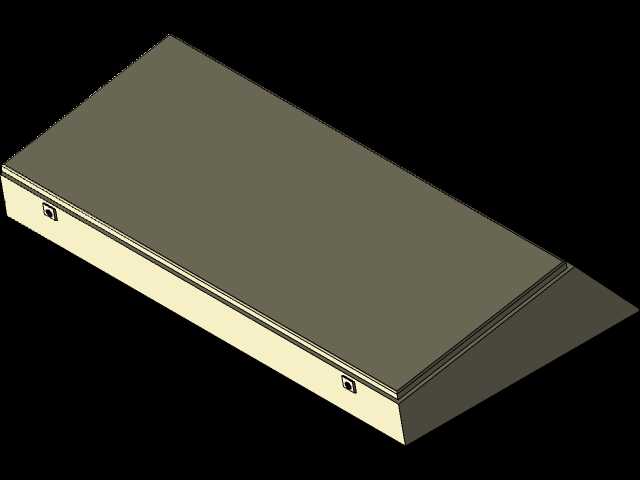

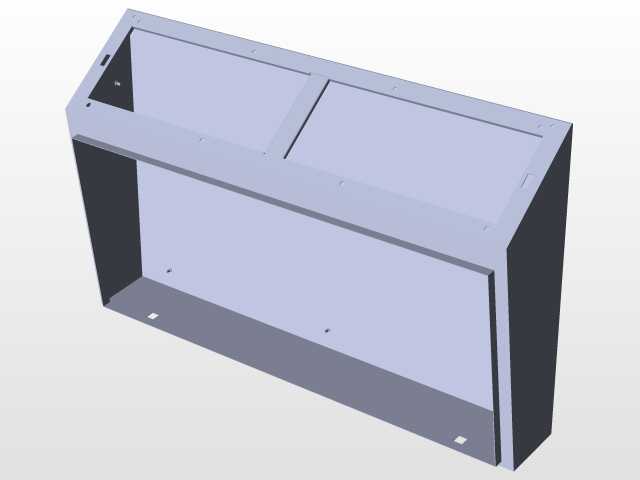

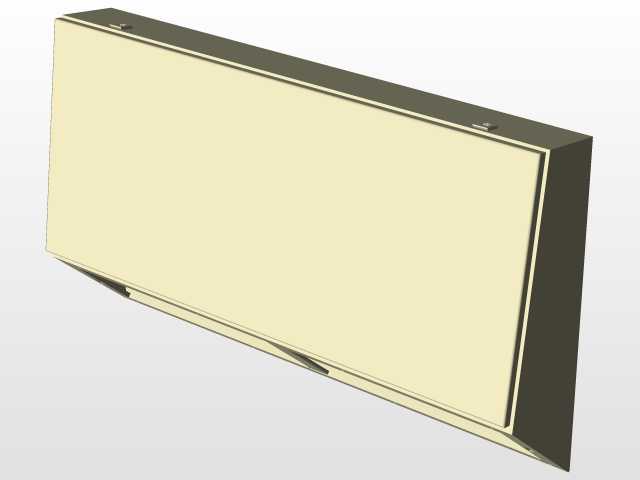

　　该斜置台面指挥操作台主要面向工业中控室、调度指挥中心、安防监控机房等场景使用，作为操作人员放置控制终端、操作面板、通讯设备的承载载体，同时兼顾操作人员长时间坐姿作业的人机工程需求。从结构设计来看，整体采用分体式钣金焊接框架，上部为倾斜式操作面板安装区，倾斜角度经过人机校核，适配坐姿状态下操作人员的视线与手臂操作范围，避免长时间抬头或低头造成的颈部疲劳，面板区域预留了嵌入式安装位，可直接固定触控屏、按钮组、指示灯组件，面板背部预留走线槽空间，方便强弱电线路分离布设。中部为水平书写台面，台面边缘做圆弧收边处理，避免磕碰划伤，台面下方预留键盘抽屉安装位，可抽拉收纳输入设备，不占用操作空间。下部为柜体式储物空间，单侧设置外开式检修门，

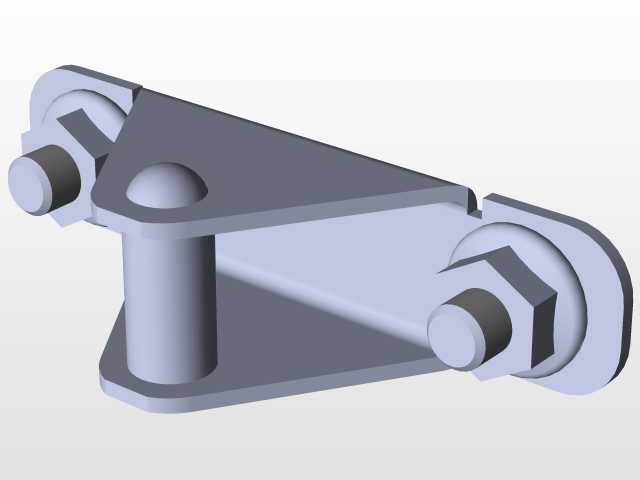

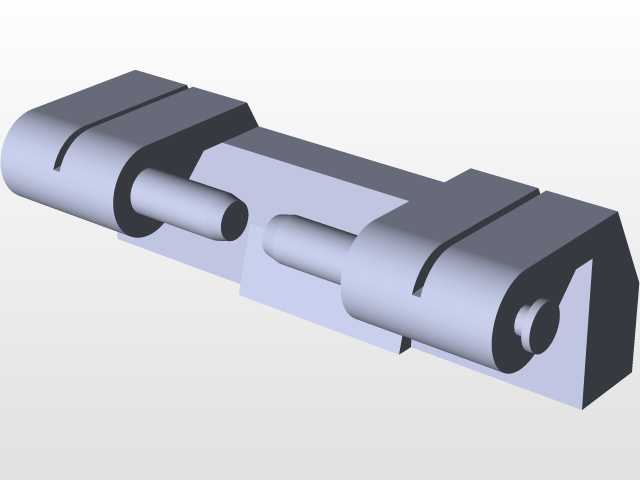

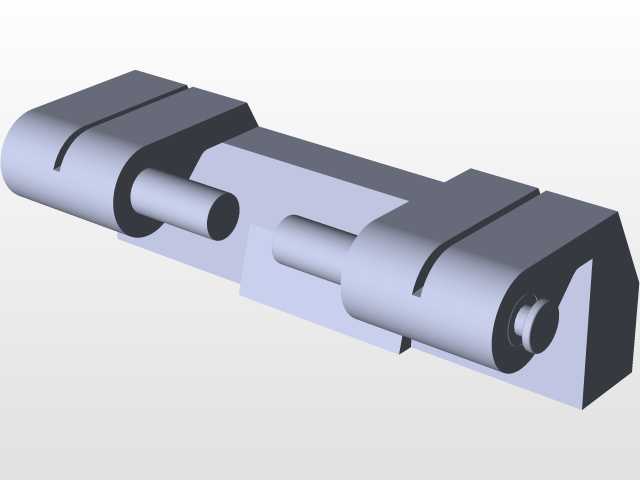

　　门体采用暗藏式铰链连接，开合角度可达110度，方便后期对内部布设的线路、转接模块、小型工控主机进行维护检修，柜体底部设置可调式支撑脚，可根据地面平整度调节整体高度，保证台面水平度，支撑脚调节行程预留30mm，适配多数机房地面的找平误差。设计过程中优先考虑了钣金加工的工艺性，所有折弯边均预留标准折弯半径，避免折弯开裂，框架连接处采用塞焊+角焊组合工艺，焊接后做打磨整平处理，整体外表面采用静电喷塑处理，耐磨防腐蚀，适配机房长期使用的环境要求。安装边界方面，整体深度控制在900mm以内，宽度适配单工位1200mm的常规布局要求，上部倾斜面板高度不遮挡操作人员观察后方大屏的视线，下部柜体预留足够的腿部活动空间，

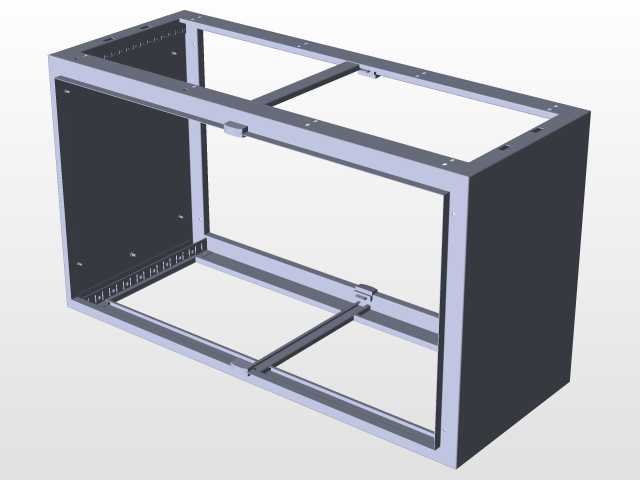

　　坐姿状态下膝盖与柜体内部无干涉，腿部活动区域净高度不小于600mm，满足不同身高操作人员的使用需求。柜体内部预留层板安装孔位，可根据实际设备安装需求加装层板，放置UPS模块、信号转接器等配套设备，走线孔均设置橡胶护圈，避免线路被钣金锐边割破绝缘层，提升使用安全性。从结构强度来看，整体框架采用1.5mm厚冷轧钢板折弯成型，台面承重可达80kg以上，可满足放置多台显示终端、控制设备的承重要求，门体与框架之间设置磁吸式门吸，关闭状态下无晃动异响，开合无卡顿。该结构在设计时充分考虑了现场组装的便捷性，整体可拆分为上部面板组件、中部台面组件、下部柜体组件三个部分，运输过程中可分体打包，降低运输体积，现场通过螺栓拼接即可完成组装，无需复杂的焊接工序，适配不同项目现场的快速安装需求。
