RS485转无线串口通讯传输设备结构

　　做工业现场组网的结构设计这么多年，这类串口转无线的数传设备是现场布线里最常用的部件之一，很多老厂区改造的时候，车间里的仪表、PLC、传感器都是走RS485总线布线，早年布的线老化、被物料压损的情况特别多，重新走桥架穿管的施工成本高，还会耽误产线停机，用这类无线转换设备就能直接把有线的485信号转换成无线信号传输，省掉重新布线的麻烦，在离散制造车间、仓储物流的温湿度采集点、老旧水厂的仪表改造、农业大棚的传感组网场景里都能用到。

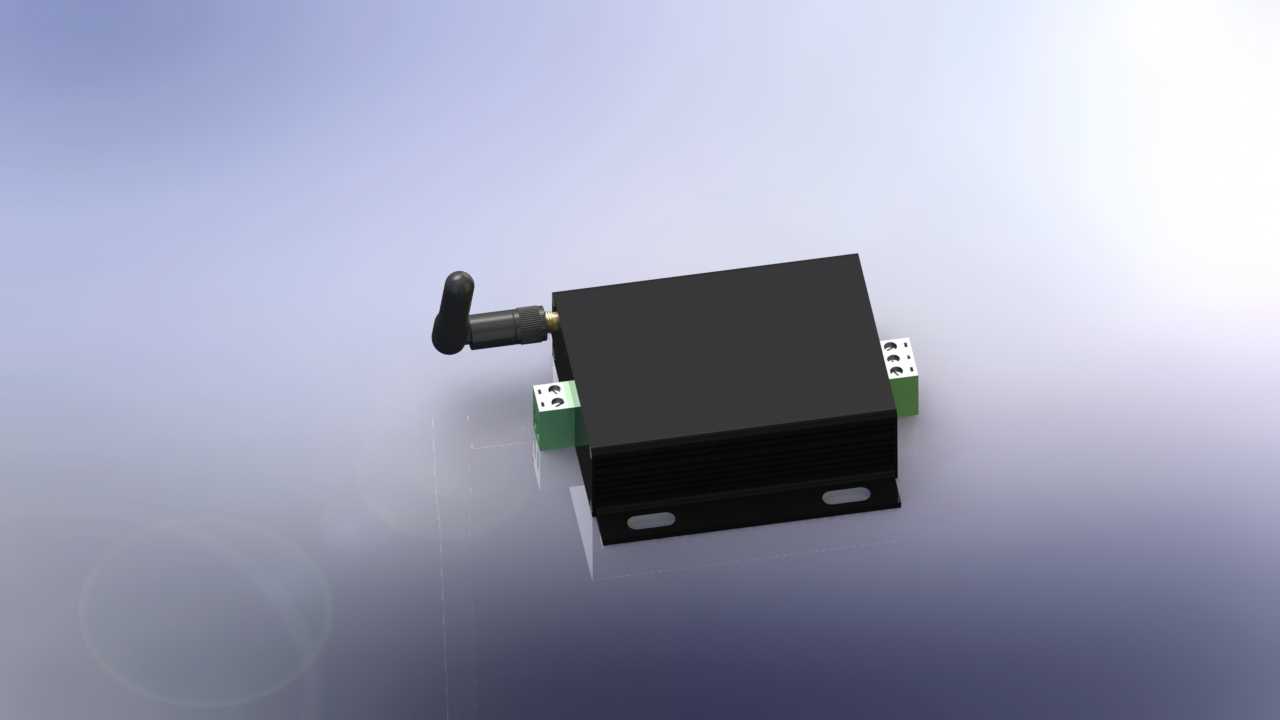

　　从结构设计的角度看，这个设备的外壳采用了挤压铝型材的主体搭配两侧塑料端盖的方案，铝型材壳体本身带散热筋结构，内部的无线射频模块、电源处理电路工作时产生的热量可以通过铝壳直接散到外部环境，不需要额外加散热片，同时金属壳体还能起到电磁屏蔽的作用，工业现场的变频器、伺服驱动器工作时会产生大量电磁干扰，金属壳能避免外部干扰影响无线信号的收发稳定性，也能防止设备自身的射频信号对外干扰其他精密仪表。设备一侧伸出的棒状天线是SMA接头可拆卸设计，现场安装的时候如果设备装在金属电控柜内部，可以把天线拧下来延长到柜外，避免金属柜体屏蔽无线信号，保证传输距离。

　　设备两侧的绿色端子是插拔式的接线端子，分别对应电源输入、RS485的A/B信号线，端子做了防呆设计，反插是插不进去的，现场接线的时候不需要焊线，直接把硬线或者压了冷压头的多股线插到端子里拧紧螺丝就行，后期维护拆设备的时候直接拔下端子座就能拆下来，不用一根根拆线，能省不少现场维护的时间。壳体底部的两个安装耳是和铝型材壳体一体成型的，上面开了长圆形的安装孔，安装孔做了沉台设计，用M4的自攻螺丝或者柜装螺丝就能把设备固定在电控柜的安装板、墙面的导轨支架上，长圆孔的设计能抵消安装时的孔位误差，不用在现场重新扩孔。

　　设计这类设备结构的时候，首先要考虑的是工业现场的安装兼容性，设备的整体宽度控制在标准DIN导轨安装的适配尺寸范围内，既可以用底部的安装耳螺丝固定，也能选配卡扣卡到35mm标准DIN导轨上，适配不同现场的安装习惯。内部的PCB板固定采用壳体内部的卡槽加端盖定位的方式，不需要额外打螺丝固定，装配的时候把PCB顺着铝壳的卡槽推到底，再把两端的端盖扣上拧上固定螺丝就行，装配效率很高，适合批量生产。端盖上预留了状态指示灯的透光孔，电源、信号收发、链路连接的状态灯可以直接从端盖透出来，现场调试的时候不用拆壳就能通过灯的状态判断设备工作情况。

　　在安装边界上，设备的整体高度不含天线的部分控制在100mm以内，深度在70mm左右，安装的时候两个设备之间预留10mm以上的散热间隙就可以，天线伸出的方向要注意避开金属遮挡物，天线周围30mm范围内不要布置强电的动力线，避免干扰信号。接线的时候RS485的信号线要注意屏蔽层单端接地，和电源进线分开走，避免强电串入烧坏设备的通讯口。这类设备的防护等级做到IP30，适合在室内电控柜、仪表箱内部安装，不适合直接露天淋雨或者高粉尘的户外环境使用，如果要在户外用需要额外加装防水防护箱。

　　从实际使用的角度，这类设备的结构设计不需要做太多花哨的造型，核心是要可靠，接线方便，安装适配性强，能在工业现场的宽温环境下长期稳定工作，铝壳的抗摔抗变形能力比塑料壳好很多，现场施工的时候不小心掉地上也不容易摔裂壳体，损坏内部电路。端子的选型要选阻燃等级V0以上的材质，避免现场接线短路的时候起火。天线接头的位置要做加强设计，避免现场拧天线的时候用力过大把接头座拧掉，造成内部PCB焊盘脱落。
