机械式医用呼吸辅助通气装置结构设计

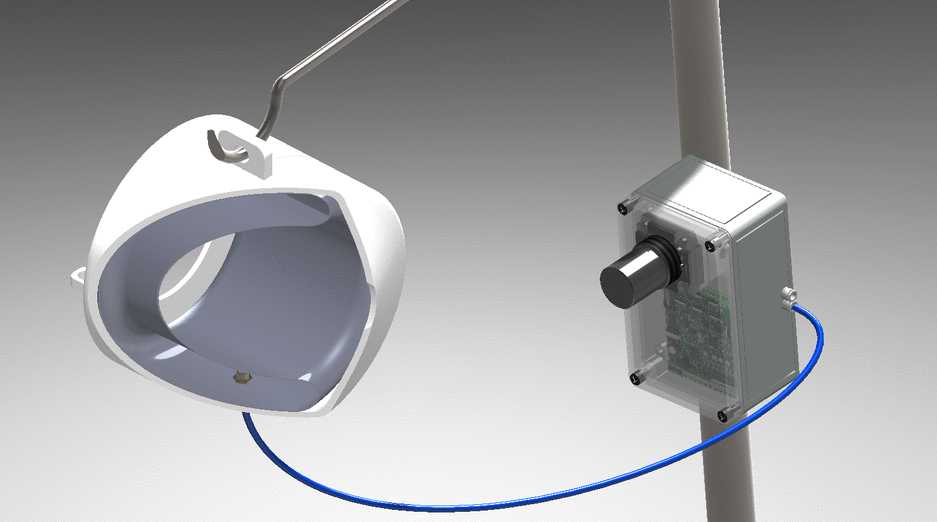

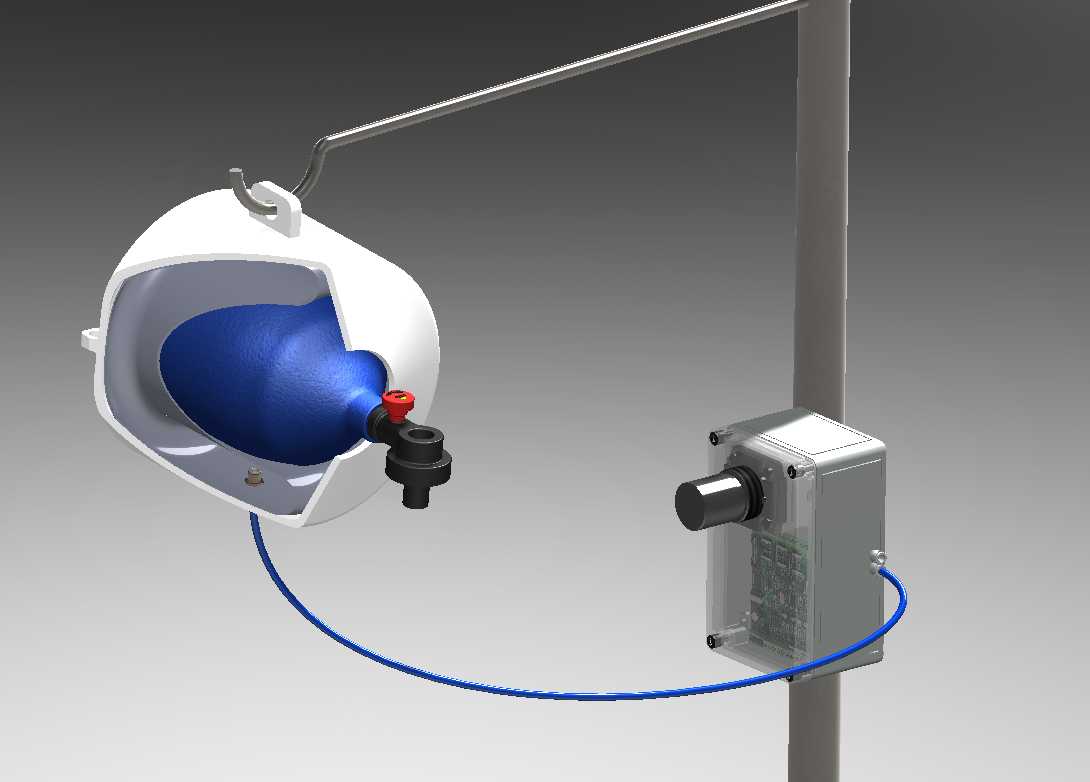

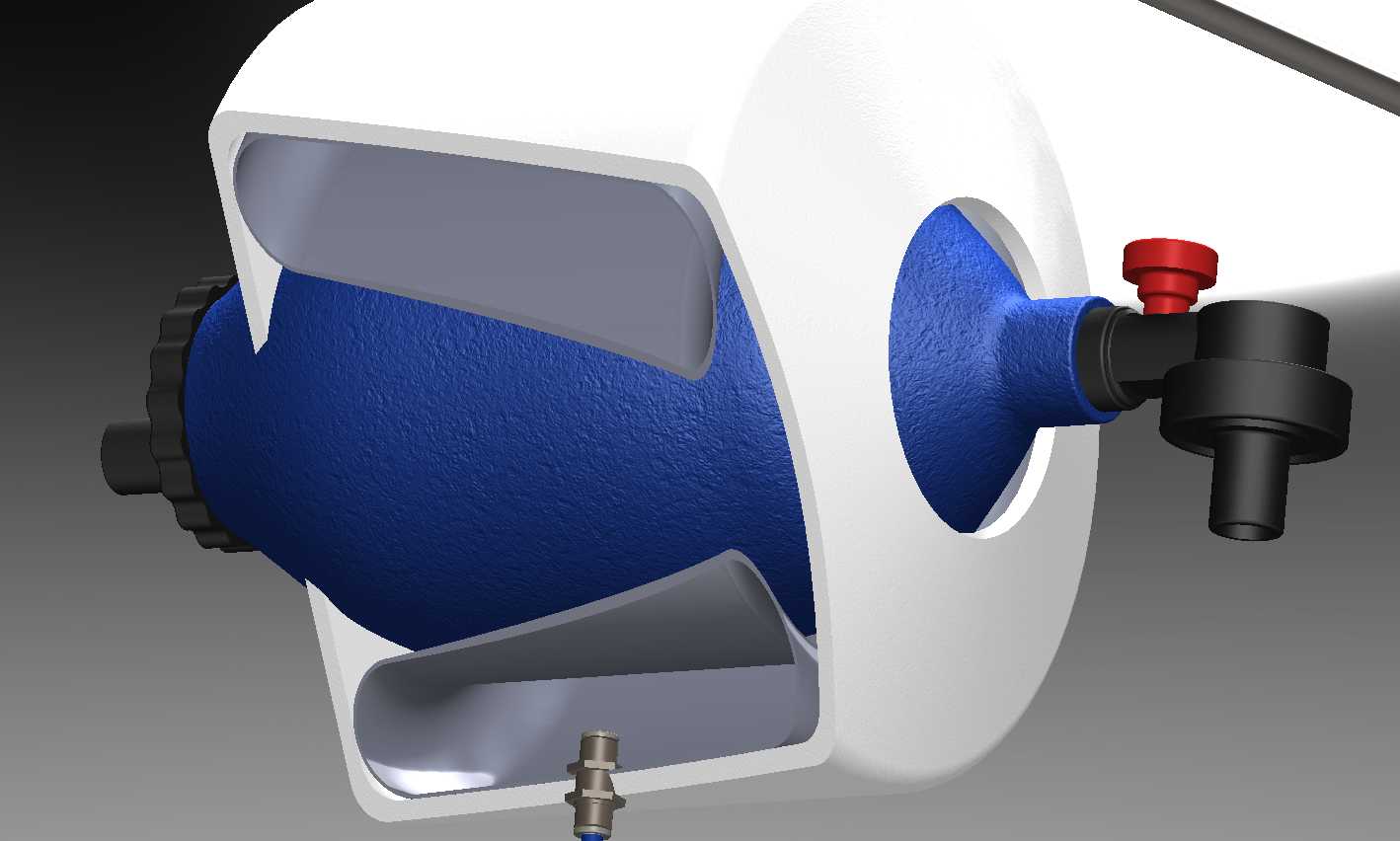

　　这套机械式呼吸辅助装置的结构设计，首先要匹配临床场景的实际使用边界，不管是普通病房的常规氧疗支持、急诊抢救室的临时通气干预，还是基层诊疗机构、临时医疗点的应急呼吸支持，都要考虑不同场景下的安装与操作限制。整套装置分为面罩接触端、气路传输段、动力控制盒三个核心部分，面罩部分采用贴合人体面部轮廓的弧面造型，边缘做了圆角过渡处理，接触面部的区域预留了柔性密封件的安装槽位，避免硬质结构直接压迫患者面部造成压伤，面罩上方集成了固定挂扣的安装位，可以适配不同规格的头带固定结构，不管是成人患者的常规佩戴，还是特殊体位下的固定需求，都能通过挂扣位置的微调实现稳定贴合，不会因为患者轻微挪动出现漏气问题。

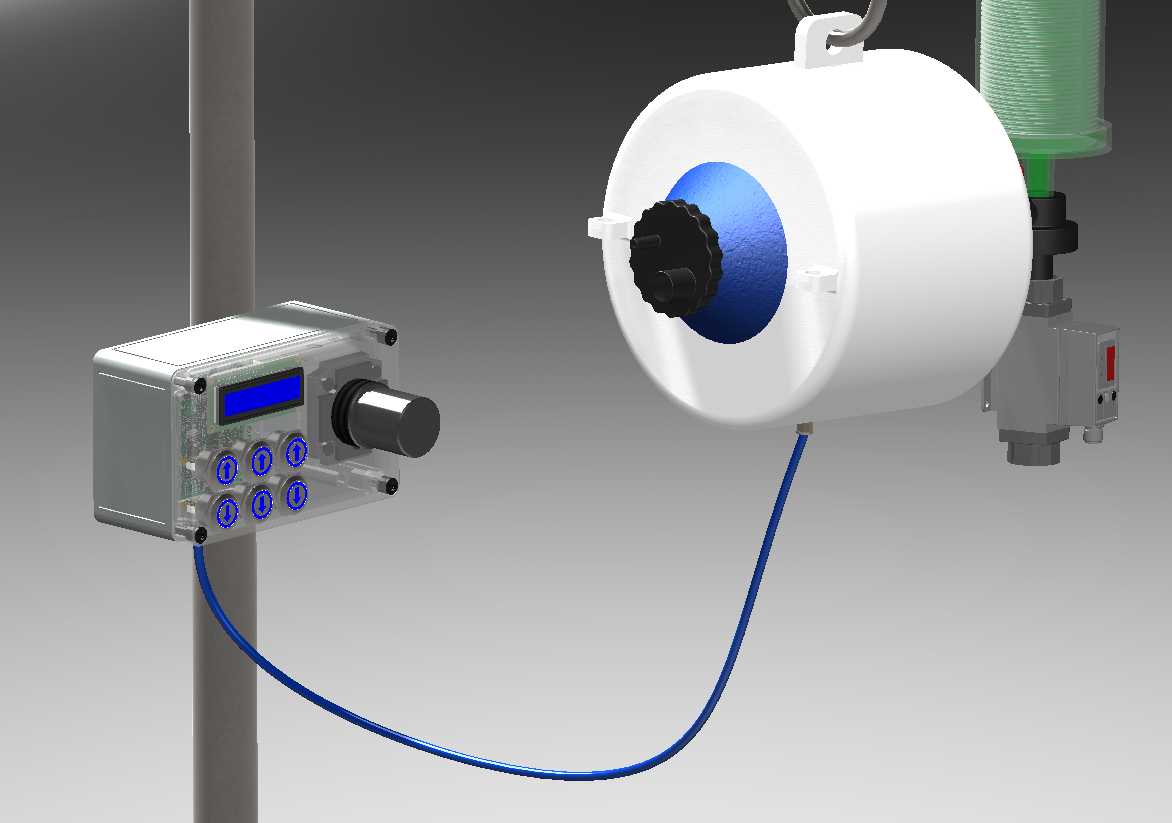

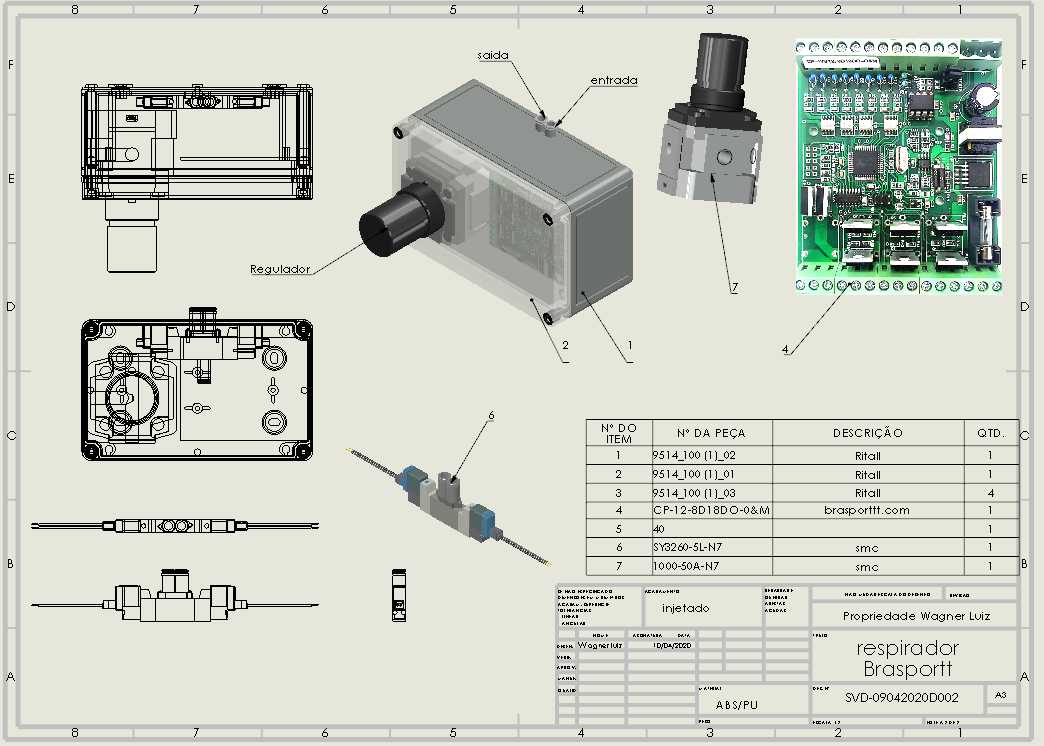

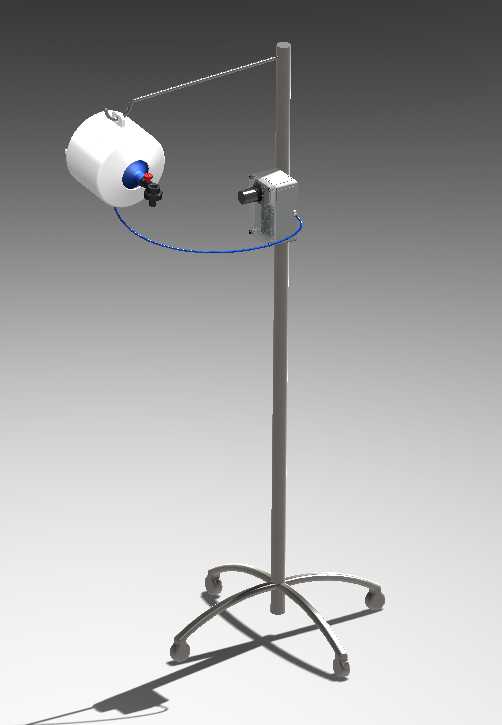

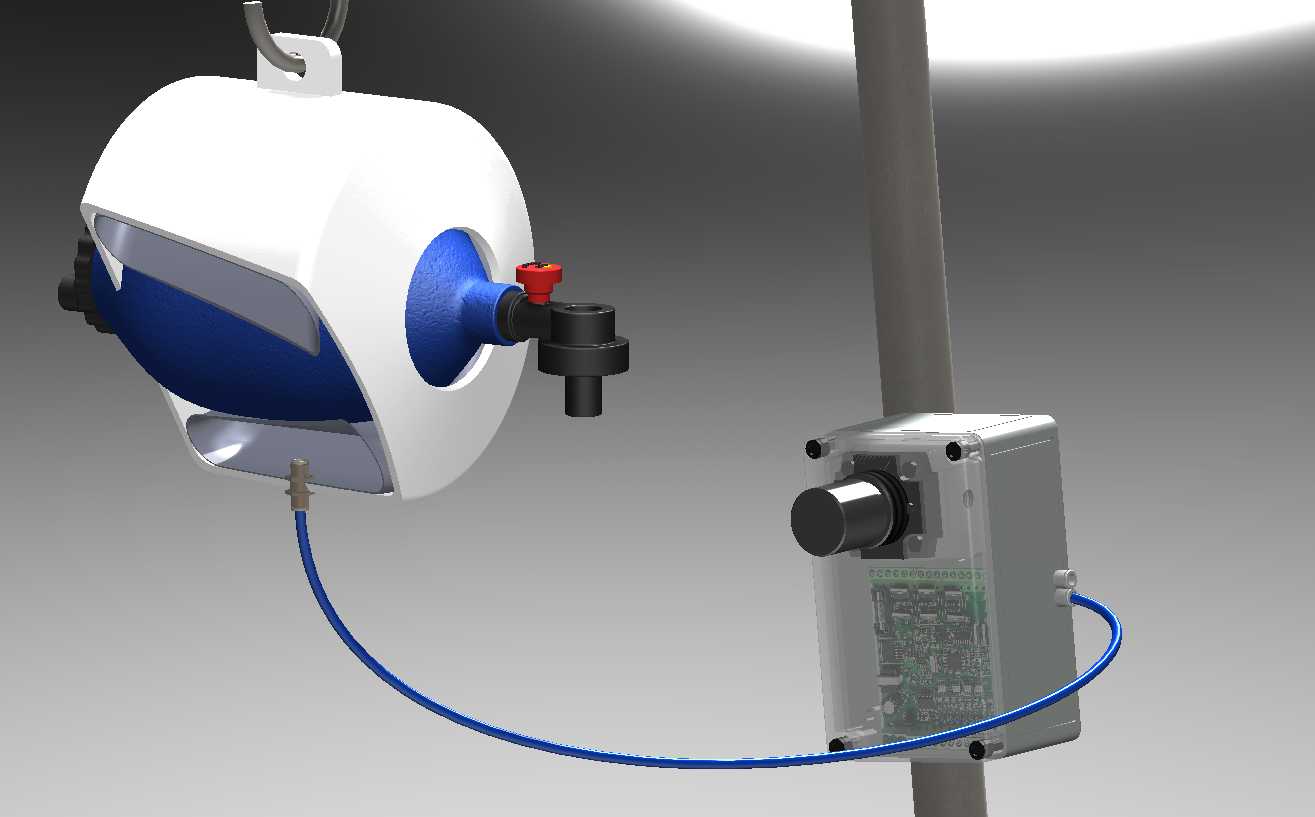

　　动力控制盒采用壁挂式安装结构，背部预留了标准挂装孔位，可以直接固定在病房设备带旁的立柱、墙面支架或者移动推车上，安装时不需要额外定制复杂的转接支架，控制盒外壳做了分层结构设计，外层是硬质防护壳体，内部预留了动力组件、阀组、控制电路的安装腔室，侧面的气路接头采用快插式结构，和蓝色传输气管连接时不需要额外工具，徒手就能完成插拔操作，日常维护更换气路时效率很高。气路传输部分采用柔性耐弯折的气管设计，走线时预留了足够的活动余量，不管患者是平躺、半坐还是轻微侧身，气管都不会出现过度弯折堵气的问题，气管和面罩、控制盒的连接位置都做了防脱卡扣设计，避免通气过程中管路意外脱落中断供气。

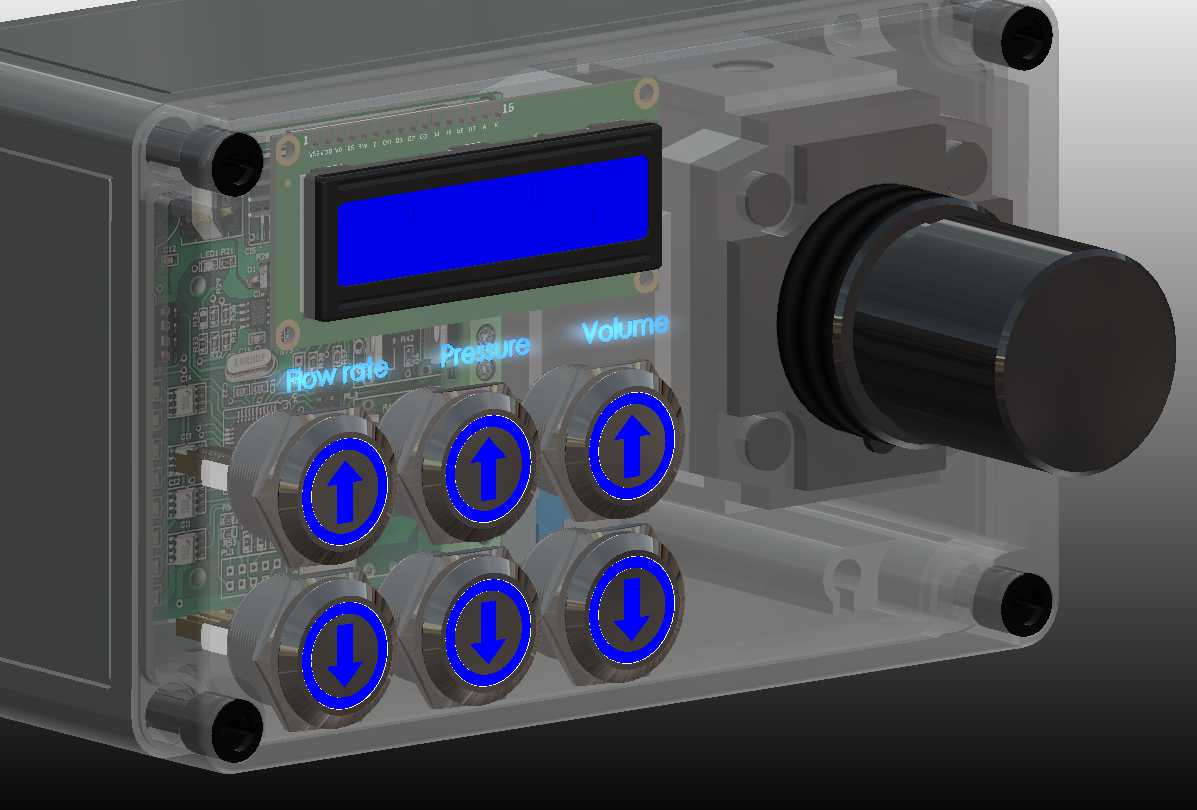

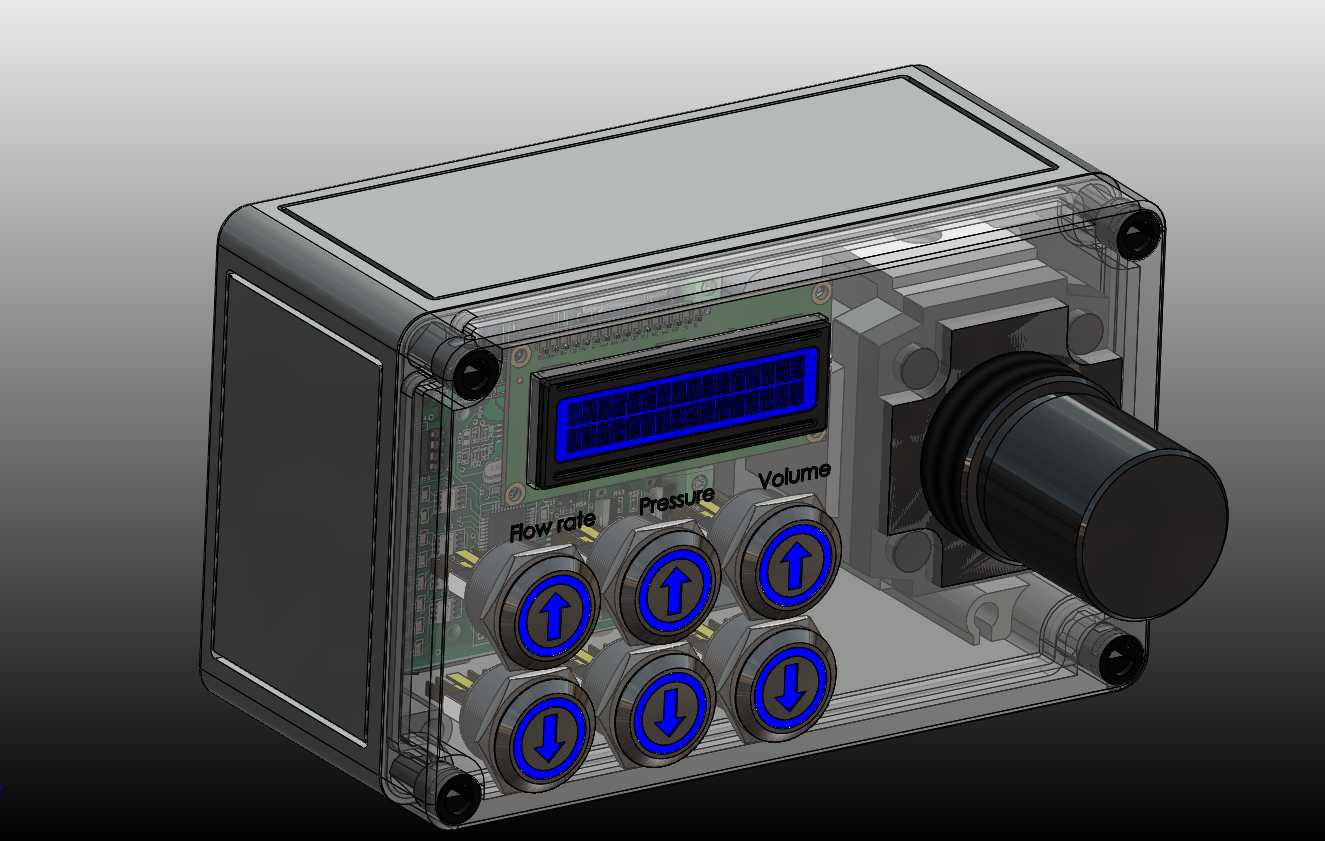

　　从设计思路上看，这套装置没有采用复杂的集成化触屏控制结构，核心的调节旋钮直接布置在控制盒外侧的醒目位置，医护人员佩戴防护手套时也能准确操作调节参数，不需要精细的点按操作，适配急诊、隔离病区等特殊场景下的操作需求。面罩的视野区域做了大开口设计，患者佩戴后不会遮挡过多视线，能减少长时间佩戴的憋闷感与焦虑情绪，面罩下方预留了冷凝水收集的导流结构，长时间通气时产生的冷凝水会顺着内壁流到导流槽内，不会直接积在面罩接触区域刺激患者皮肤。

　　安装边界上，整套装置的控制盒整体尺寸控制在常规壁挂医疗设备的通用范围内，宽度不超过150mm，高度不超过250mm，突出墙面的厚度不超过120mm，安装后不会占用过多的病房通道空间，也不会和旁边的吸氧终端、呼叫装置、监护仪支架产生位置干涉。气路的最大延伸长度可以达到1.2米，满足患者在床上调整体位、或者医护人员在旁实施抢救操作时的管路长度需求，不需要额外转接延长管路。结构设计上所有外露的零部件都做了圆角处理，没有尖锐的棱角，避免搬运、安装、使用过程中刮碰医护人员或者患者，外壳的拼接缝隙控制在0.5mm以内，日常做表面消毒擦拭时，消毒液体不会渗入壳体内部损坏内部组件，适配医用场景下高频次消毒的使用要求。

　　功能特性上，这套纯机械式结构不需要依赖复杂的电子传感器反馈也能实现稳定的通气压力输出，在供电不稳定、或者临时转运患者的场景下，也能维持基础的通气支持能力，相比高度电子化的呼吸机，结构故障率更低，日常维护只需要定期更换气路过滤组件、检查密封件的老化情况即可，不需要复杂的校准操作，对于基层医疗机构、应急医疗点的使用场景适配性更强。面罩的固定结构采用快拆设计，需要更换不同尺寸面罩、或者做面罩清洁消毒时，只需要按压卡扣就能快速分离面罩和管路，不需要旋转拧动多个连接件，能缩短临床操作的准备时间。
