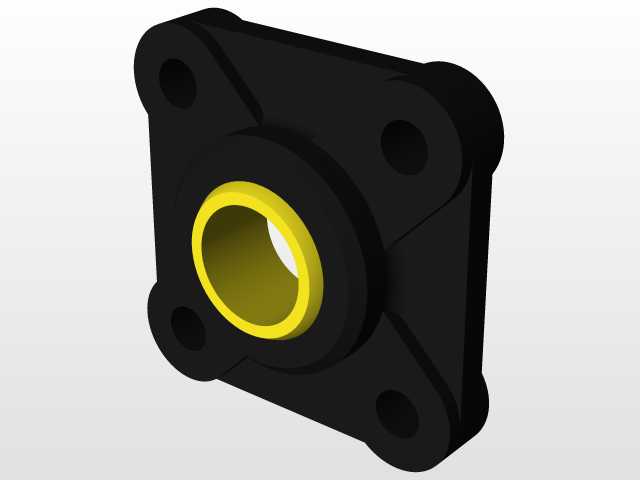

方法兰型工程塑料自润滑滑动轴承座

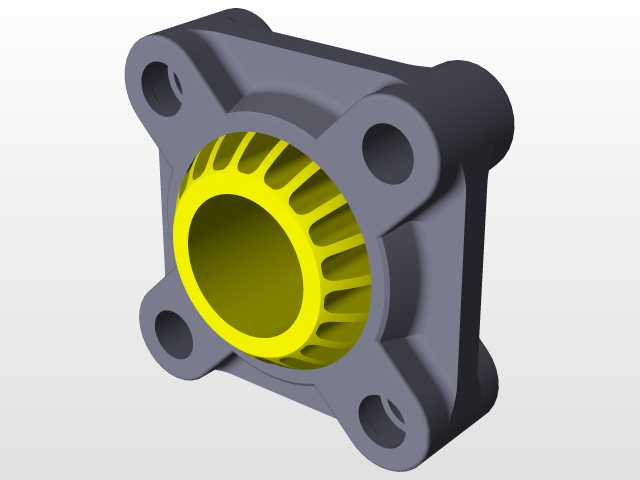

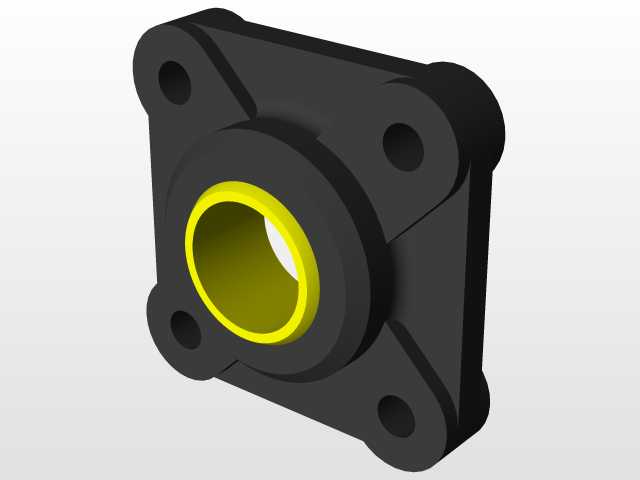

　　这款四方法兰结构的滑动轴承支承件，常被应用在食品输送线、光伏设备排布架、户外检测装备这类对防腐、免维护有明确要求的工位上，区别于传统铸铁剖分轴承座的厚重结构，整体采用一体化注塑成型的工程塑料基体，内嵌改性耐磨衬层，不需要额外加装注油嘴、密封端盖这类附属配件，安装完成后可在无额外润滑补给的工况下长期运行，能有效降低设备运维阶段的人工巡检成本。从结构设计逻辑来看，主体采用方形法兰安装面，四个安装孔对称分布在法兰四角，孔位做了沉台锪平处理，安装时螺栓头部可完全沉入沉台内，不会突出安装面造成干涉，相比圆形法兰的轴承座，方形结构在型材机架、平板安装面上的定位更便捷，不需要额外加工定位止口就能快速找正轴心，适配常见的3030、

　　4040系列铝型材安装孔距，也能直接固定在冷轧钢板折弯的设备墙板上。中间的轴承承托段做了加厚凸台设计，凸台外径大于法兰本体厚度，能在轴系受径向载荷时分散应力，避免法兰根部出现应力集中断裂的问题，内嵌的衬层采用黄色改性耐磨材质，内壁粗糙度控制在适合滑动摩擦的区间，与光轴配合时的摩擦系数稳定，即使在低速摆动、频繁启停的工况下，也不会出现爬行、卡滞的问题。安装边界方面，法兰四个安装孔的中心距遵循通用工业安装尺寸规范，适配常用的内六角圆柱头螺栓规格，安装时不需要额外定制特殊紧固件，轴承内孔的公差带按照滑动配合要求设计，与标准公差的镀铬光轴配合时，间隙控制在合理范围，既能保证轴转动时的灵活性，又不会因为间隙过大造成轴系跳动。在实际设备选型中，

　　这类轴承座常用来替代传统的铸铁带座外球面轴承，用在有轻度腐蚀、粉尘较多的工位，比如包装设备的导辊支承、自动化仓储的输送辊筒端座、户外环卫设备的转动轴支承，因为本身材质不导电、不会生锈，也适合用在有绝缘要求的检测设备上，避免轴系导通造成的信号干扰。设计阶段需要注意，法兰背面与安装面贴合的区域做了平面度处理，安装时不需要额外加装调整垫片就能保证轴承轴线与安装面的垂直度，轴承座的轴向长度经过优化，能给轴提供足够的支承跨距，减少轴端的挠度变形，即使承受一定的轴向窜动力，也不会因为支承长度不足造成轴偏磨。衬层与基体采用过盈嵌装的结构结合，衬层外壁做了防滑滚花处理，压入基体后不会随轴转动出现跟转、脱出的问题，整体没有多余的外露棱角，所有边角都做了圆弧过渡，安装过程中不会划伤操作人员，也不会积留粉尘、切削液这类杂物，日常清洁只需要用压缩空气吹扫即可，不需要拆解维护。
