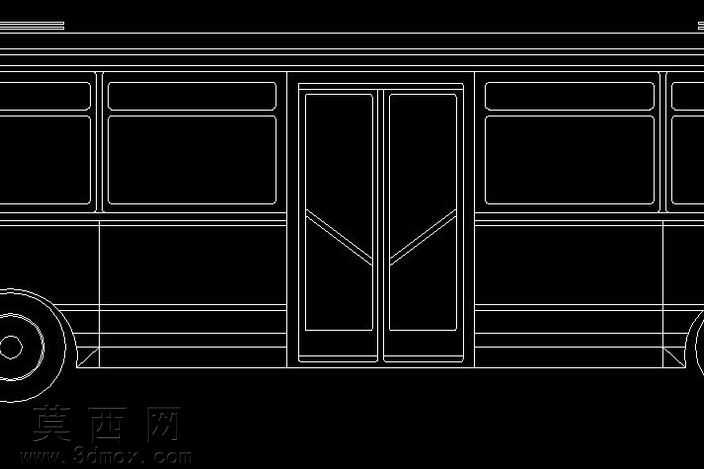

城市公交车辆侧视结构三维线框设计模型

本模型为城市公共汽车侧视方向的三维线框设计成果，建模过程以真实城市公交的常规尺寸比例为基准，在三维建模环境中首先搭建车身整体轮廓基准线，确定车辆总长、车高、车窗排布区间、车门安装位置的核心尺寸边界，保证整体比例符合日常运营公交的视觉特征。建模时优先梳理车身侧面的结构层级，首先勾勒车身外覆盖件的整体轮廓线，区分车顶圆弧过渡区域、车身侧围平直区域、轮拱弧形凸起区域的线条衔接关系，避免不同结构段的线条出现错位或衔接生硬的问题。针对乘客门区域，采用双开门的结构设计逻辑，精准绘制两门扇的分隔线、门扇上的斜向加强筋线条，还原公交乘客门的典型外观特征，同时明确门扇与车身门框的配合边界，保证结构逻辑符合真实车辆的门体装配关系。车窗区域的建模按照公交侧窗的常规排布规律，依次绘制上下窗框线条、窗间分隔立柱线条，区分固定窗与可开启窗的线条差异，还原侧窗整齐排布的视觉效果，同时保证车窗区域的高度比例符合乘客乘坐时的视野需求。轮拱与车轮部分的线框绘制，以圆形为基础轮廓勾勒轮胎外沿，再逐层绘制轮毂的同心圆结构线条，轮拱的弧形线条与轮胎外轮廓保持合理的间隙，还原车身与车轮的装配位置关系。车身下部的裙边区域，通过平行线条勾勒出裙边的分层结构，区分侧围主面板与下部加强结构的线条层次，还原公交车身侧面的立体感。整个线框模型严格遵循结构投影逻辑，每一根线条都对应真实车辆的结构棱线或装配边界，没有冗余的装饰性线条，既可以作为AutoCAD环境下的二维工程参考底图，也可导入其他三维建模软件作为曲面建模的基准线架，为后续的曲面生成、材质赋予、细节深化提供精准的尺寸参考与结构依据，能够帮助设计者快速把握城市公交侧面的核心结构特征，提升公交类交通工具设计的前期建模效率。
