现代汽车品牌标识三维结构设计方案

　　汽车品牌标识作为车辆外观视觉识别系统的核心部件，其三维结构设计需要兼顾造型辨识度、曲面流畅度与安装适配性，在整车外饰件体系中承担着品牌视觉传递的关键作用。这类标识通常安装于车辆前格栅中央、尾门中部、轮毂中心盖以及方向盘中央位置，不同安装位置的标识在尺寸比例、曲面弧度、固定结构上都需要做针对性适配，避免出现安装错位、曲面不服帖、视觉变形等问题。

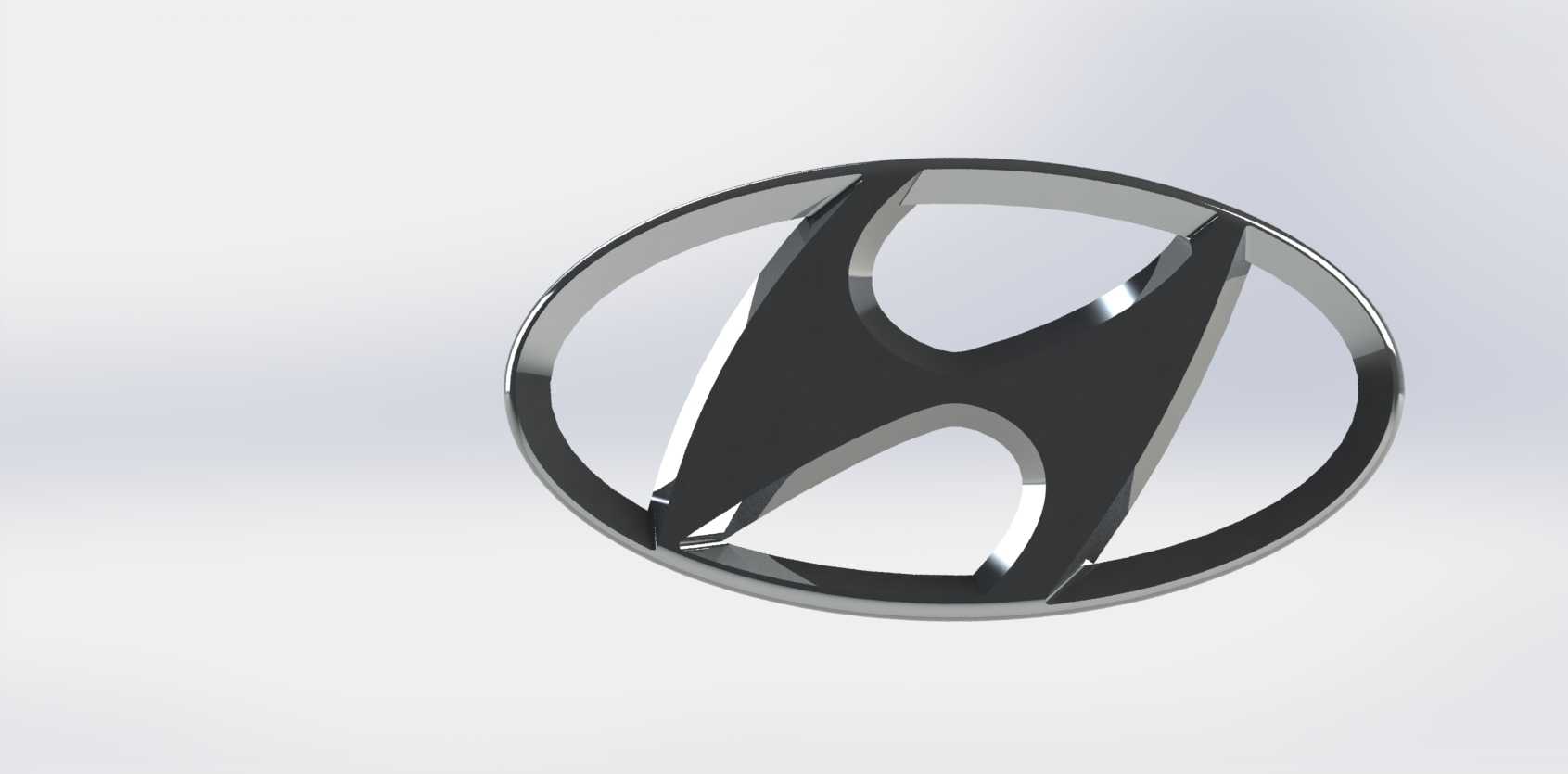

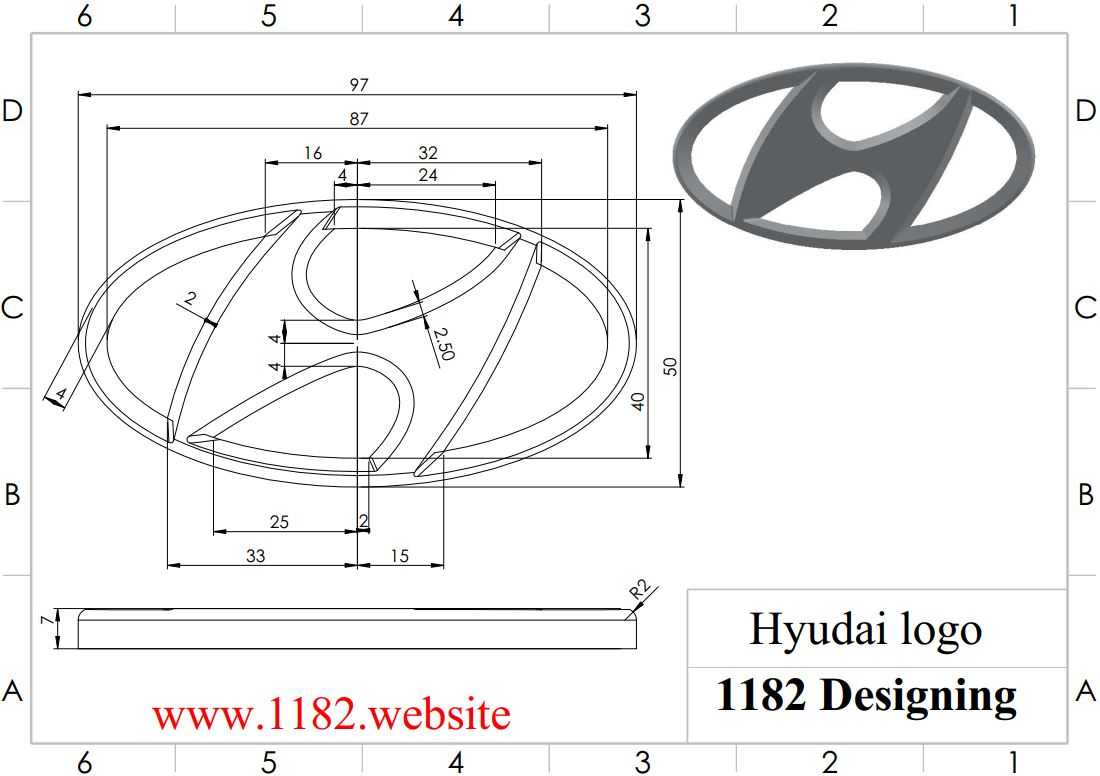

　　从结构设计逻辑来看，这款现代汽车标识采用外椭圆环包裹内部斜向H形造型的经典布局，整体外轮廓为标准椭圆形态，长轴方向总长度控制在97mm，短轴方向总高度控制在50mm，椭圆环自身的宽度均匀过渡，边缘做0.5mm的圆角处理，避免锐边造成的安装划伤与外观瑕疵。内部的斜向H造型并非平面结构，而是采用带2.5mm拔模斜度的曲面隆起设计，整体凸起高度从椭圆环基准面算起为7mm，曲面从中心向四周平滑过渡到椭圆环内边缘，保证光影下的立体感同时不会出现积灰死角。

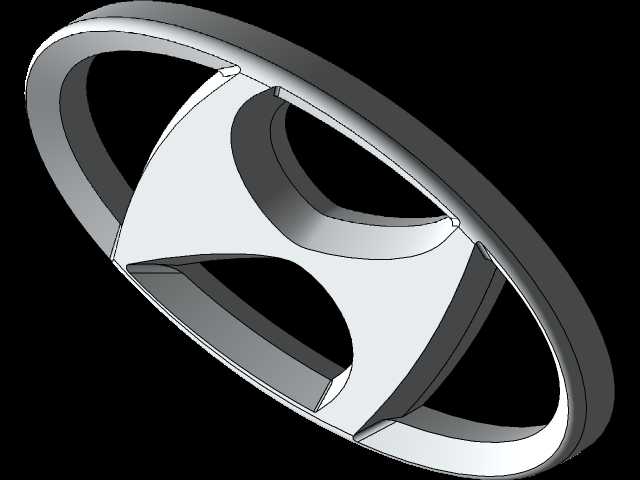

　　在建模过程中，首先需要确定椭圆的基准坐标系，将椭圆中心设定为坐标原点，长轴沿X轴方向布置，短轴沿Y轴方向布置，先绘制外椭圆与内椭圆的轮廓线，通过放样命令生成椭圆环的基础实体。内部H形结构的轮廓线需要严格按照尺寸标注定位，左右对称中心与椭圆长轴中心重合，上下轮廓的控制点分别对应尺寸标注的16mm、32mm、25mm、33mm、15mm等关键定位尺寸，通过样条曲线连接各个控制点后，检查曲线的曲率连续性，确保曲面过渡无突兀拐点。完成轮廓线绘制后，采用曲面拉伸加拔模的方式生成H形的基础凸起结构，再通过曲面剪裁、圆角过渡命令将H形结构与椭圆环内边缘做顺滑连接，所有连接位置的圆角半径统一为2mm，保证整体造型的视觉一致性。

　　考虑到实际装车场景，标识背部需要设计安装定位结构，通常采用背部带定位销与3M胶粘贴结合的固定方式，定位销的位置需要避开内部H形的曲面薄壁区域，布置在椭圆环的实体结构上，定位销直径设置为3mm，伸出长度为5mm，对应安装基座上的定位孔做间隙配合，装配时定位销先插入孔位做预定位，再通过背部的压敏胶与安装面完全贴合，保证安装后标识不会出现移位、脱落问题。针对不同安装位置的适配需求，比如前格栅位置的标识需要考虑迎风面的风阻影响，曲面的隆起角度需要做适当优化，避免高速行驶时产生风噪；尾门位置的标识需要考虑洗车时的高压水流冲击，边缘的贴合缝隙需要控制在0.1mm以内，防止水流进入标识背部造成胶层失效。

　　在曲面质量检查环节，需要通过曲率梳分析工具检查所有曲面的G2连续性，确保相邻曲面之间的曲率过渡平滑，不会在光影下出现明显的棱线；同时做壁厚分析，标识整体的均匀壁厚设置为2mm，椭圆环位置可适当加厚到2.5mm以提升结构强度，避免安装时出现断裂变形。针对标识表面的镀铬工艺需求，建模时需要预留电镀层的厚度余量，通常电镀层厚度在0.02-0.03mm之间，建模时将外表面整体偏移0.03mm作为电镀后的最终尺寸基准，保证电镀完成后整体尺寸符合设计要求。另外，标识的底部边缘需要做微小的倒角处理，避免电镀过程中出现电流集中造成的镀层堆积问题，影响外观质量。

　　从生产制造角度，这类标识通常采用ABS塑料注塑成型后再做表面镀铬处理，建模时需要充分考虑注塑工艺的可行性，所有结构的拔模角度统一设置为2度，避免出现注塑脱模困难；内部的加强筋布置需要遵循均匀分布原则，筋位厚度控制在壁厚的0.6倍左右，防止注塑时出现表面缩痕，影响外观质感。针对不同车型的配置差异，同一款标识还可以通过调整表面处理工艺实现不同的视觉效果，比如哑光镀铬、亮黑烤漆、碳纤维纹理包覆等，建模时可以将外观曲面作为独立的实体层，方便后续做不同工艺效果的快速切换，提升设计复用效率。
