办公常用回形针结构设计三维数模

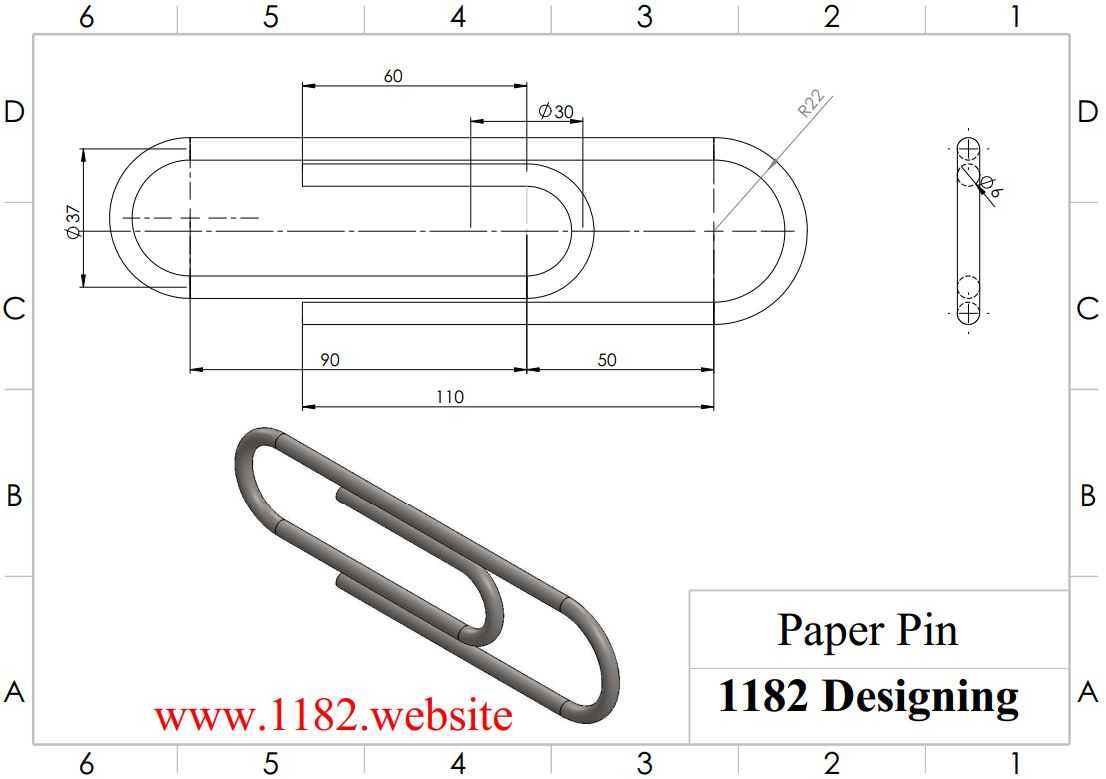

　　日常办公场景中，纸质文件的临时整理固定离不开小型夹持文具，回形针作为普及率极高的桌面文具，依靠自身金属线材的弹性形变实现纸张的夹持固定，不会对纸面造成订书钉类的不可逆穿刺损伤，可反复拆装使用，适配不同厚度的零散纸张、票据、便签的临时归集需求，除办公场景外，在生产车间的工艺文件流转、实验室记录单据整理、教学场景的作业归集等场景也有大量应用。这款回形针采用单根等直径金属线材弯折成型的结构设计，整体无额外拼接、焊接点位，依靠连续弯折形成的双层回环结构实现夹持功能，线材直径选用0.3mm规格，兼顾夹持力度与弯折韧性，既不会因刚度过大造成拆装费力、纸张压痕过深，也不会因刚性不足导致夹持后松脱、无法维持夹持形态。整体外轮廓长度控制在110mm，

　　最大宽度方向尺寸为37mm，端部弯折处采用R22的大圆弧过渡，避免尖锐边角刮伤纸面或者划伤操作人员手部，内层回环的长度设置为90mm，与外层回环形成50mm长度的重叠夹持段，该段为主要的纸张接触受力区域，60mm长度的平直段保证了与纸张的接触面积，分散夹持压力，避免局部压强过大在纸张上留下明显压痕。设计过程中优先考虑了成型工艺的可行性，单根线材连续弯折的工艺路线可适配高速自动化线材弯折设备生产，无复杂成型工序，弯折处的圆角半径统一适配弯折模具的轮槽尺寸，避免弯折过程中出现线材应力集中断裂的问题，内外层回环的间隙控制在略小于常规办公纸张堆叠厚度的范围，依靠线材自身的弹性撑开后产生的回弹力夹紧纸张，端部的小圆弧收头设计完全藏于回环内侧，

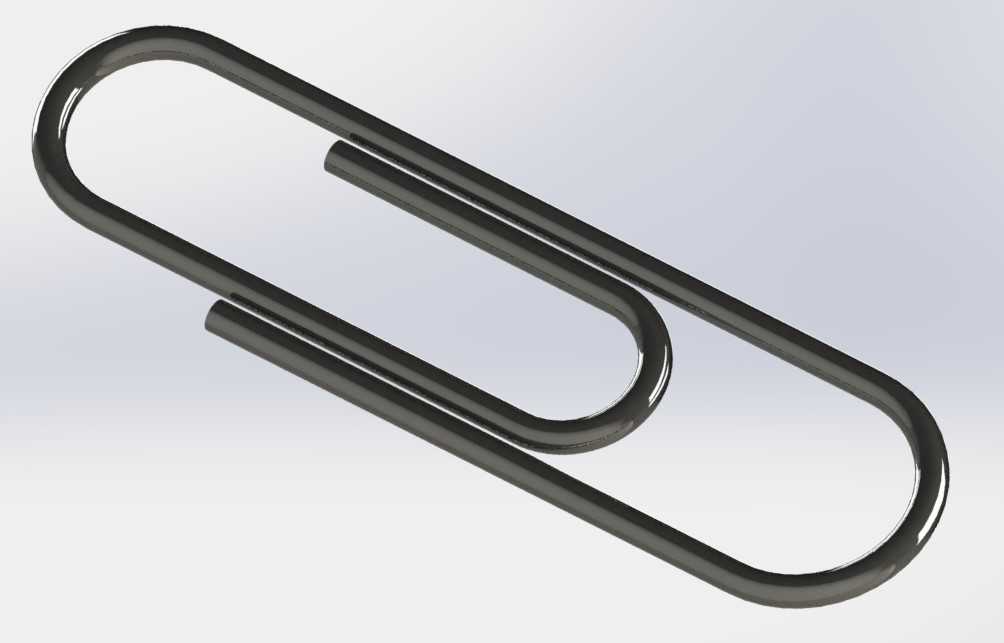

　　不会出现外凸的尖锐端头勾扯其他文件的问题。从使用体验角度出发，整体对称的结构设计没有正反方向的区分，使用者无需刻意调整方向即可直接使用，降低使用时的操作成本，表面无额外突出结构，堆叠存放时不会互相勾连，便于文具收纳盒内的批量存放取用，线材的弯折弧度经过反复调整，拆装时仅需要施加很小的力即可拨开夹持端，松开后可快速恢复原有形态，经过数百次反复弯折后仍能维持足够的夹持力，满足日常反复使用的需求。从结构建模的角度来看，该模型采用扫掠特征完成主体结构构建，先绘制整体的弯折路径中心线，所有转角处均做相切圆弧过渡，保证路径的曲率连续，再以圆形截面沿路径扫掠生成实体，建模过程中严格控制各段尺寸的公差，内外层回环的同轴度、平直段的平行度都按照实际生产的公差要求设置，可直接用于生产工艺的模拟、弯折模具的设计参考，也可作为办公场景装配模拟、文具类产品展示的素材使用。
